Dubbo 框架是一个非常流行的 RPC 框架，虽然这一框架目前已经得到了广泛的应用，源码是比较困难的，所以我们需要从易到难度框架进行拆解。

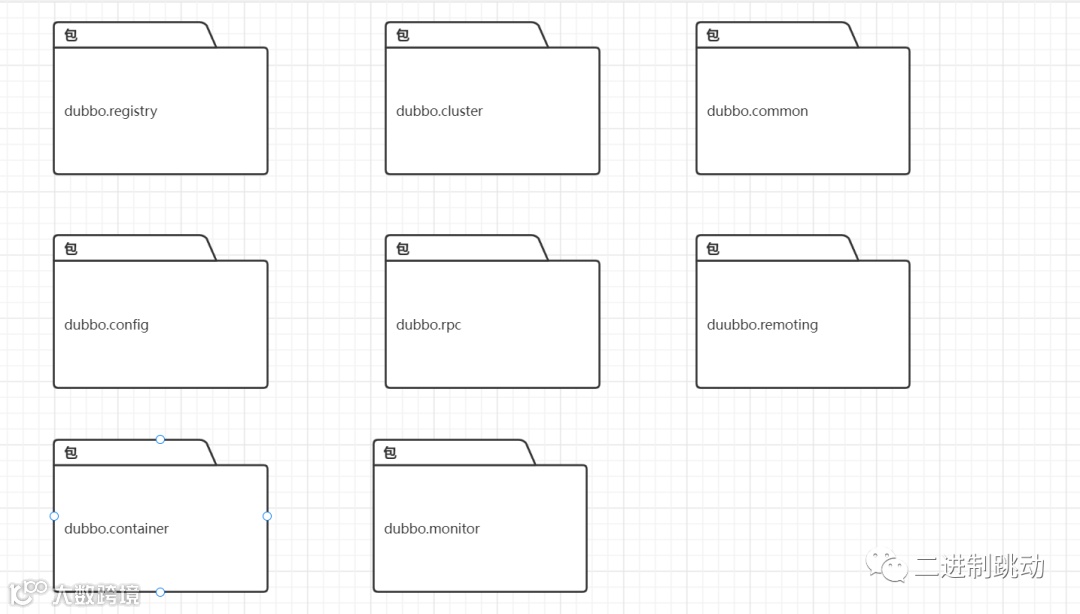

Dubbo在代码结构上一共有八个核心包，如下图所示：
RPC 架构的整体设计思路

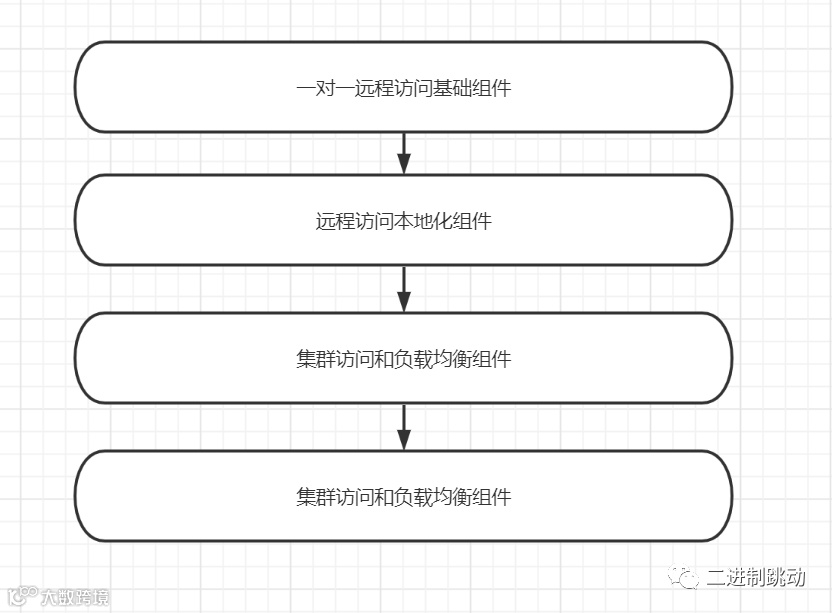

设计和实现一个RPC的基本思路和步骤如下：
服务提供者和消费者之间的远程访问(一对一)，是 RPC 架构最基础的组成部分。
通过代理使远程调用本地化，即实现透明化远程调用
对远程访问过程添加集群访问模式，集群能够为我们提供负载均衡、集群容错等机制。
添加服务治理机制，实现服务的自动发现和注册，以及一定的服务监控措施。
Dubbo架构的演进过程：
Protocol层组件是Dubbo的核心层，为开发人员提供了偏技术底层的RPC功能。
在Protocol层的基础上，Dubbo通过Proxy层提供了动态代理机制，使远程直接本地化使用了。
调用功能具备后，Dubbo通过Cluster层组件实现了分布式环境下的的负载均衡和集群容错机制
Dubbo协议是Remoting层的一个创新
最后就是一些闭环的功能例如监控、服务注册。
Protocol：rpc的基础组件
接口定义如下：
public interface Protocol {int getDefaultPort();<T> Exporter<T> export(Invoker<T> invoker) throws RpcException;<T> Invoker<T> refer(Class<T> type, URL url) throws RpcException;void destroy();}

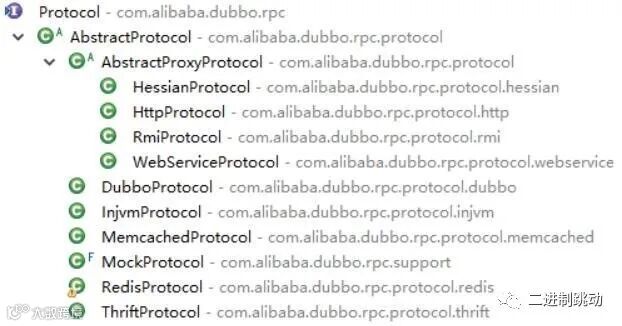

Protocol的核心接口是export()和refer()接口，前者用于暴露服务，后者用于对远程服务的引用。在Dubbo中存在一大批的实现类。
Proxy：透明化远程调用
Protocol接口，在export()中会传入一个Invoker，代表的是一个调用器，负责方法的执行。在远程调用中，为了做到调用的本地化，一般都是用代理对象，该代理对象充当了服务接口的真实实现，代理对象的处理过程就是位于ProxyFactory中，
ProxyFactory 接口的实现类只有两种，即基于动态字节码实现动态代理的 JavassistProxyFactory，以及基于 JDK 自带代理机制的 JdkProxyFactory
：
public interface ProxyFactory {({Constants.PROXY_KEY})<T> T getProxy(Invoker<T> invoker) throws RpcException;({Constants.PROXY_KEY})<T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url) throws RpcException;}
Cluster：负载均衡和集群容错机制
cluster在Dubbo中完成两个部分工作:一个是负载均衡，一个是集群容错。
在Dubbo中，负载均衡则是由LoadBalance接口定义:
public interface LoadBalance {<T> Invoker<T> select(List<Invoker<T>> invokers, URL url, Invocation invocation) throws RpcException;}

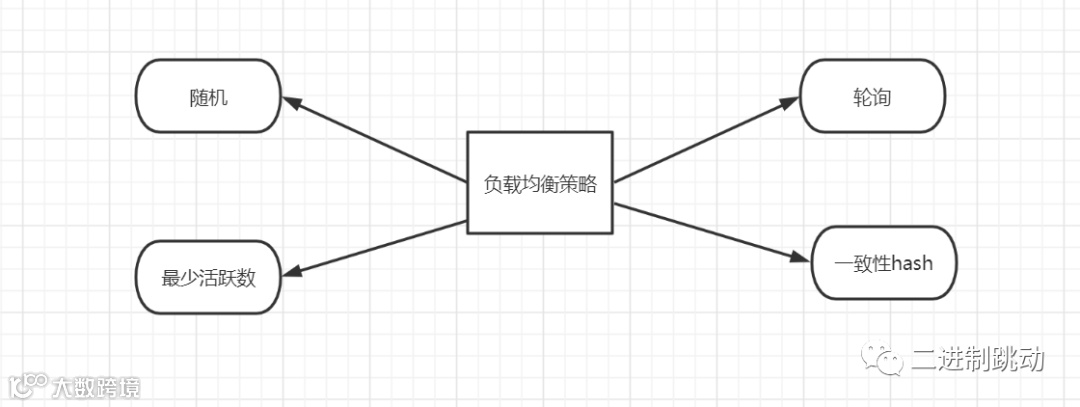

LoadBalance接口只有一个方法，即在一组Invoker列表选择其中一个Invoker进行返回。这里主要有四种策略：
上面是负载均衡，再说说集群容错，Dubbo中的Cluster类的定义如下：
public interface Cluster {<T> Invoker<T> join(Directory<T> directory) throws RpcException;}

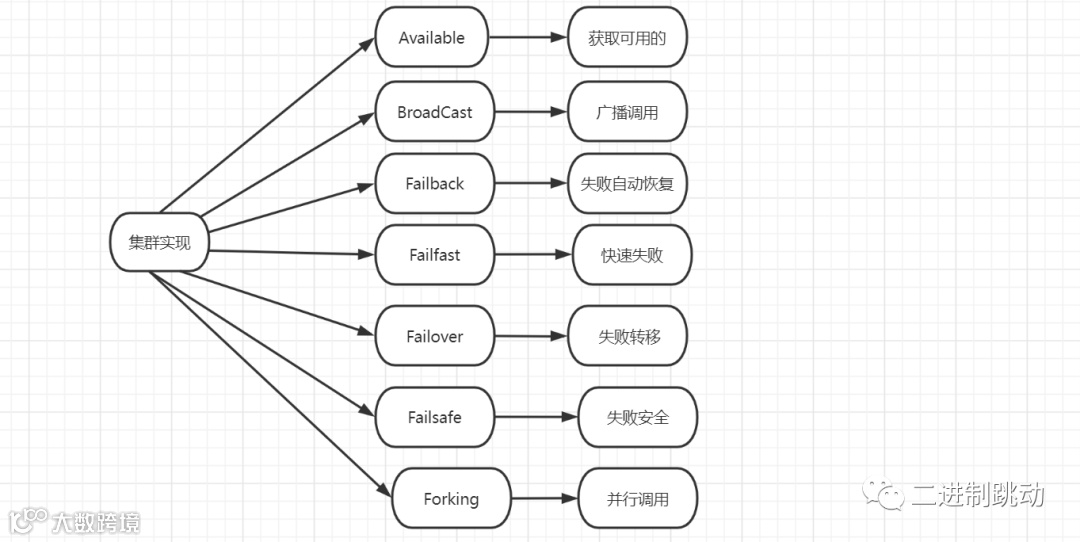

通过 Directory 获取多个远程调用中的 Invoker,基于多个中按照策略选中一个返回。而一旦 Invoker 获取失败，通过集群实现访问容错的问题。默认采用的是失败转移的 FailoverCluster。
Remoting：自定义网络通信协议
Dubbo 的 remoting 模块是远程通讯模块，实现了 Dubbo 这一自定义协议。从架构演进这一角度来看，这是一个具有较大扩展性的组件，是对现有TCP的封装，Dubbo 提供了一个 Codec 接口来完成这一目标。这里列出了新版的 Codec2 接口的代码定义。
public interface Codec2 {void encode(Channel channel, ChannelBuffer buffer, Object message) throws IOException;Object decode(Channel channel, ChannelBuffer buffer) throws IOException;enum DecodeResult {NEED_MORE_INPUT, SKIP_SOME_INPUT}}

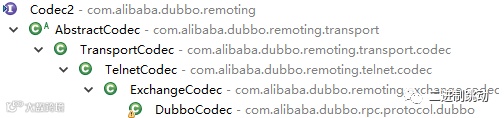

code2接口的实现类，是在不同层次上处理消息的编解码。
Transport 层负责网络传输，而 Exchange 层则处理具体的消息交换过程
Registry 和 Monitor：服务治理和监控辅助功能
在 Dubbo 中，注册中心是通过 RegistryService 接口来实现的，该接口包含了一组常用的服务注册和订阅方法。
public interface RegistryService {void register(URL url);void unregister(URL url);void subscribe(URL url, NotifyListener listener);void unsubscribe(URL url, NotifyListener listener);List<URL> lookup(URL url);}
Dubbo 中的注册中心实现方式有多种，分别借助于 Dubbo、Multicast、Redis 和 ZooKeeper 等协议和工具，其中 ZooKeeper 是 Dubbo 内置的默认注册中心实现工具。

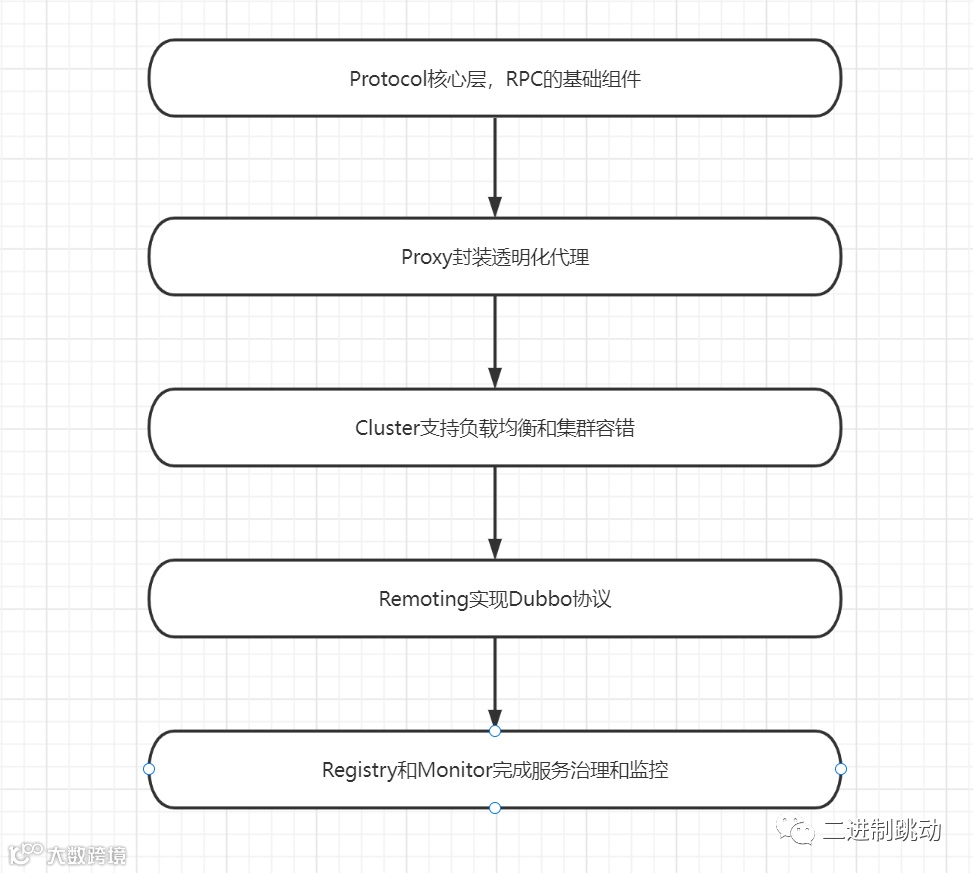

结合以上五点，Dubbo框架的演进过程大概如下图所示：

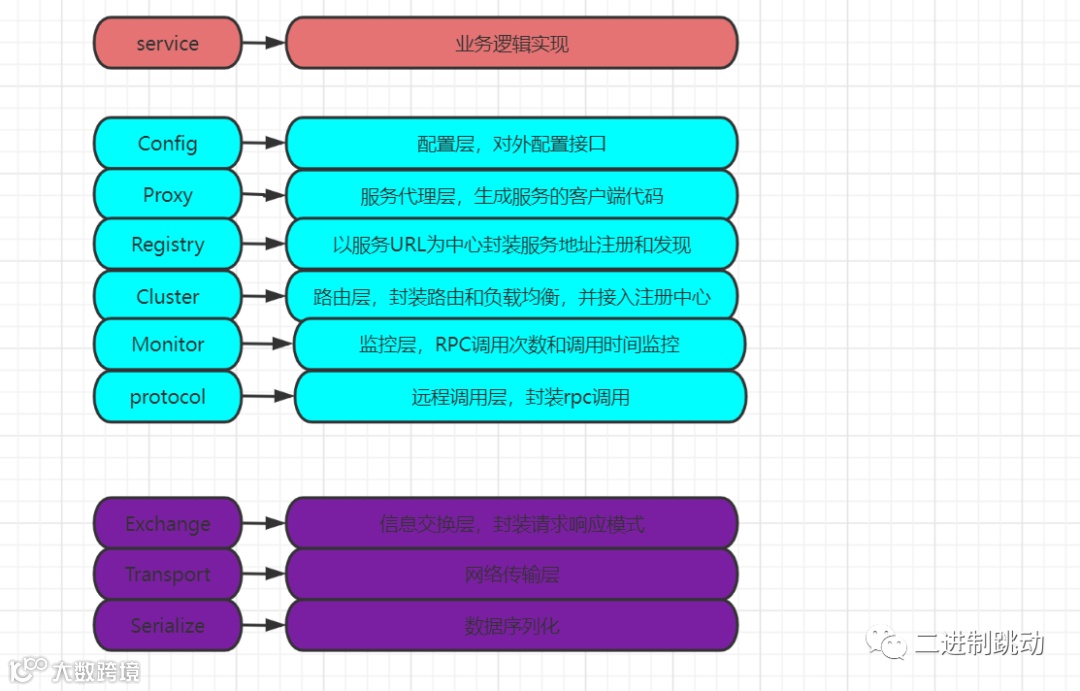

Dubbo中的各个核心组件分成三个部分。最底部的是remoting部分主要完成网络通信，包含Exchange、Transport和Serialize组件， 中间的部分是核心部分，
包含了 Protocal、Proxy、Cluster、Registry、Monitor 等组件。最上面的Business部分代表的是业务服务。
