引
言
火花烧蚀是制备或合成纳米结构材料的一种关键技术。它通过高能放电或火花蒸发材料，产生等离子体，然后迅速冷却以形成纳米颗粒或纳米结构。这些纳米材料由于尺寸小、比表面积高等特点，具有独特的性质，可作为多元纳米结构功能涂层应用于电子学、催化、传感、能源存储和生物医学。

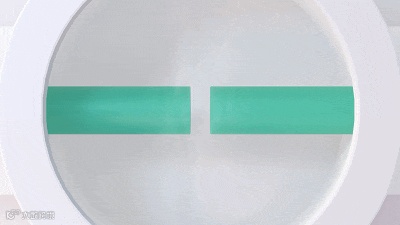

火花烧蚀放电将电极材料闪蒸示意图
01. 电子学：
通过火花烧蚀合成的纳米颗粒可以集成到电子器件中，以增强其性能。它们可以用于印刷电子的导电油墨，以及显示器和太阳能电池的透明导电涂层。
02. 传感器：
通过火花烧蚀合成的纳米结构材料可以功能化，以高灵敏度和选择性检测各种分析物。这些材料可用于气体传感器、生物传感器和环境监测设备。
03. 催化剂：
通过火花烧蚀合成的纳米催化剂表面积大、具有独特的表面性质，因此可用作各种化学反应的高效催化剂。它们可用于环境修复、燃料电池和工业化学过程中。
04. 能源存储：
通过火花烧蚀合成的纳米材料可用于能源存储设备，如电池、超级电容器和燃料电池。它们的高表面积和独特的电子性质可以提高这些设备的能源存储和转换效率。
05. 生物医学应用：
通过火花烧蚀合成的纳米结构材料可用于生物医学应用，如药物传递、成像和组织工程。其小尺寸可以实现细胞有效吸收和靶向输送治疗药物。
总结
火花烧蚀提供了一种灵活且可扩展的方法，用于合成具有定制性能的纳米结构材料，使其成为各个领域开发元多元纳米结构功能涂层应用的极具潜力的方式。
为了让大家更好地了解火花烧蚀技术及纳米颗粒印刷沉积技术，本期我们将邀请萨格勒布大学化学工程与技术学院 Vilko Mandić 教授和 VSParticle 应用专家 Leandro Nicolás Sacco 博士参加主题为“火花烧蚀技术及纳米颗粒印刷沉积在器件及模块制造中的应用”网络研讨会。
会议时间为【2024 年 3 月 7 日，周四，18：00】，本次会议将在小鹅通平台同步直播，欢迎大家通过下方二维码预约参会。
识别二维码可直接预约会议

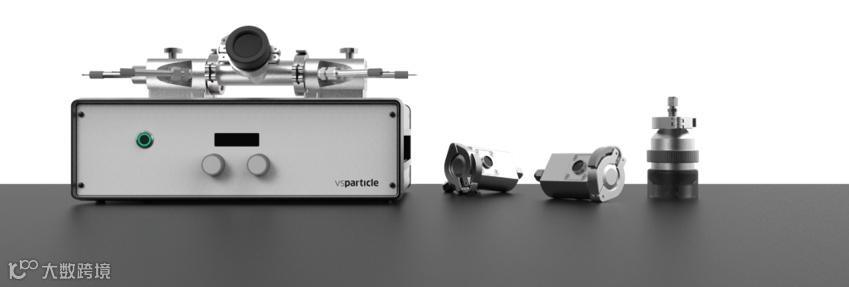

关于 G1 火花烧蚀制备纳米颗粒技术
Spark Ablation
介
绍
火花烧蚀技术是一种用于制备纳米颗粒的方法。它通常使用火花放电的原理，通过在电极间施加高电压，产生高温和高压的等离子体，使电极表面的材料发生烧蚀，产生微小颗粒。
这些颗粒通常具有纳米级尺寸，即其直径在 1 - 20 nm 之间。火花烧蚀制备纳米颗粒技术的优势包括制备过程简单、控制颗粒尺寸分布范围广、无污染、颗粒纯度高等特点，在材料科学、药物输送、生物医学等方面具有广泛的应用前景。

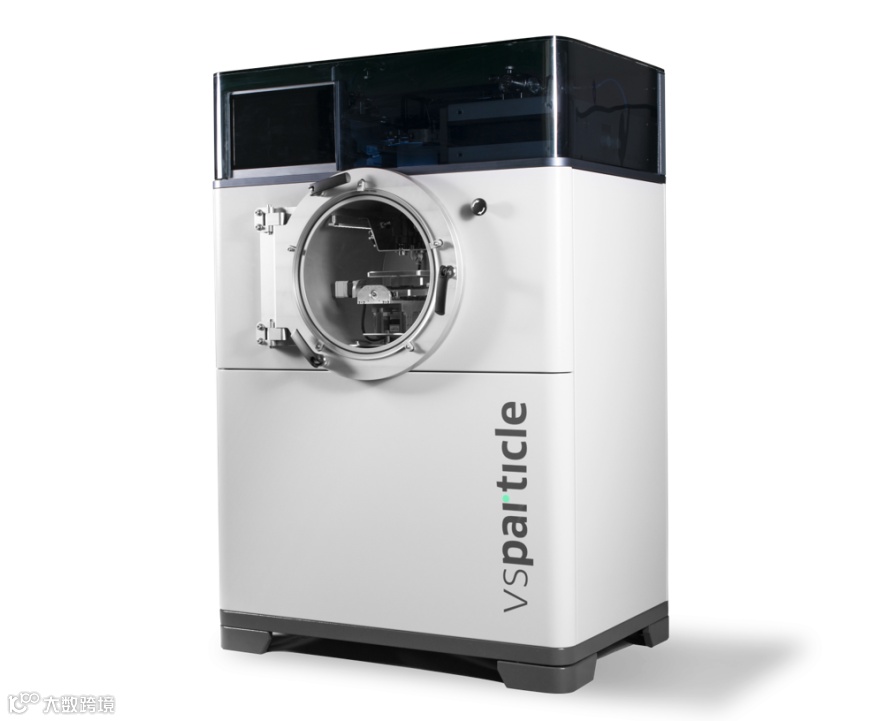

关于 VSP P1 纳米颗粒印刷沉积系统
Nanoparticle Printed
纳米颗粒印刷沉积技术是一种利用纳米颗粒进行干法印刷和沉积的方法。VSP P1 系统搭载了 G1 纳米颗粒发生器，可先制备纳米级的单质颗粒或合金颗粒，然后通过喷涂、喷墨等印刷技术，将气溶胶喷印在基材表面上，形成均匀的薄膜或图案，最终在基材表面上得到所需的纳米材料沉积层。
VSP P1 纳米颗粒印刷沉积系统可以在较大的区域上均匀地沉积纳米材料；可通过控制印刷参数来实现对沉积薄膜厚度和形貌的调控；适用于各种基材，包括平面或多孔的表面；可以实现高效、低成本的纳米材料制备，其在柔性电子、传感器、光电器件等领域具有广泛的应用前景。
如果您想获取更多关于 VSParticle 的更多产品详情、应用案例或者寄样 DEMO，欢迎您识别下方二维码填写需求，也可随时联系我们咨询 400 857 8882。
识别二维码咨询
