沛华LabVIEW基础课程|第35讲
『LabVIEW+Arduino』
HMI（2）

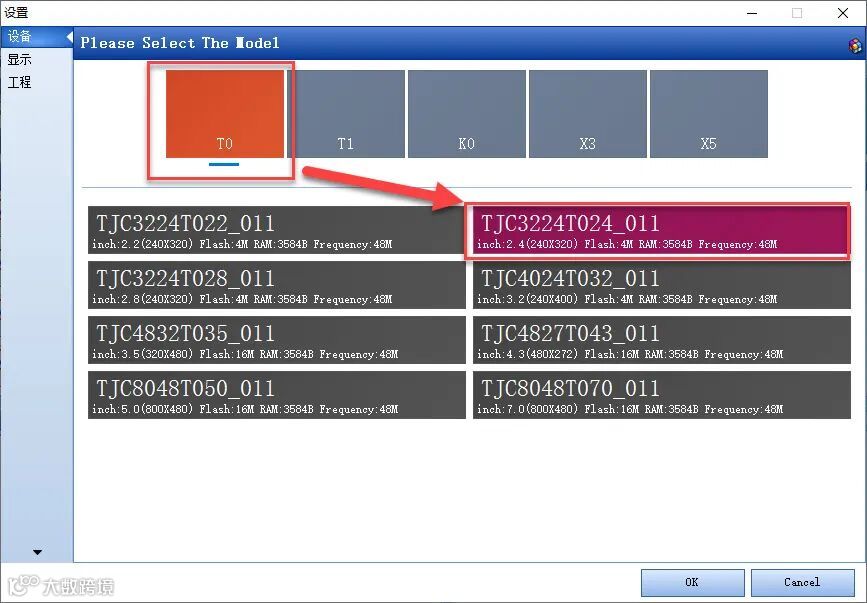

产品型号：TJC3224T024_011
这里Shania使用的HMI产品依旧为淘晶驰的T0系列2.4寸串口屏。

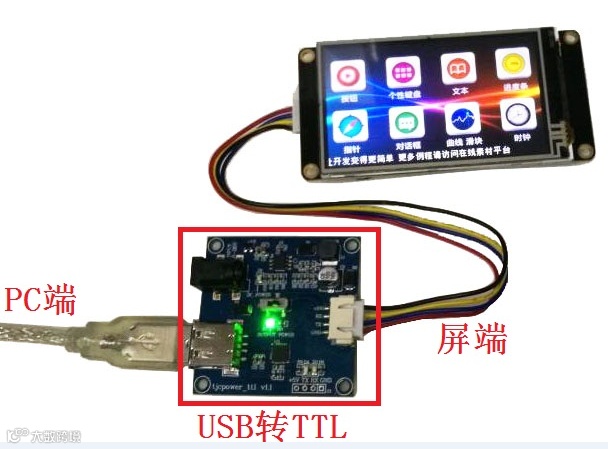

串口HMI借助USB转TTL模块与PC相连接，具体接线方式参见下图：
pic cr：USART HMI资料中心

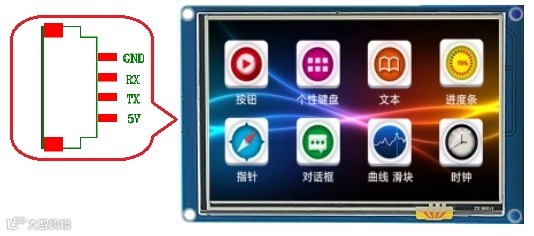

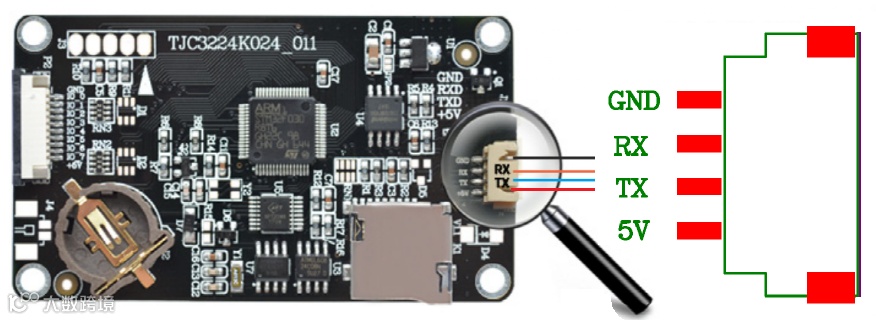

液晶屏接口和pin脚定义正面图 pic cr：USART HMI资料中心

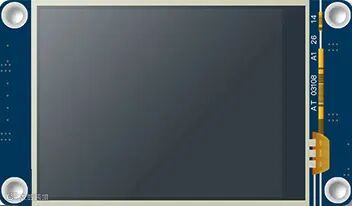

液晶屏接口和pin脚定义背面图 pic cr：USART HMI资料中心

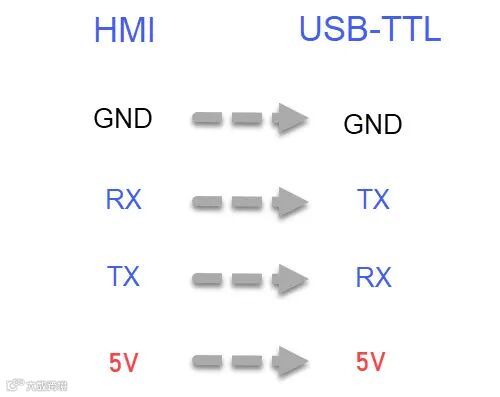

接线图
LabVIEW部分的程序十分简单，如上图所示：
第1部分 初始化串口，波特率设置为9600，与HMI保持一致；
第2部分 获取电脑系统时间后格式化字符串，并将相应的字符串通过串口发送给HMI；
第3部分 退出循环后关闭串口。

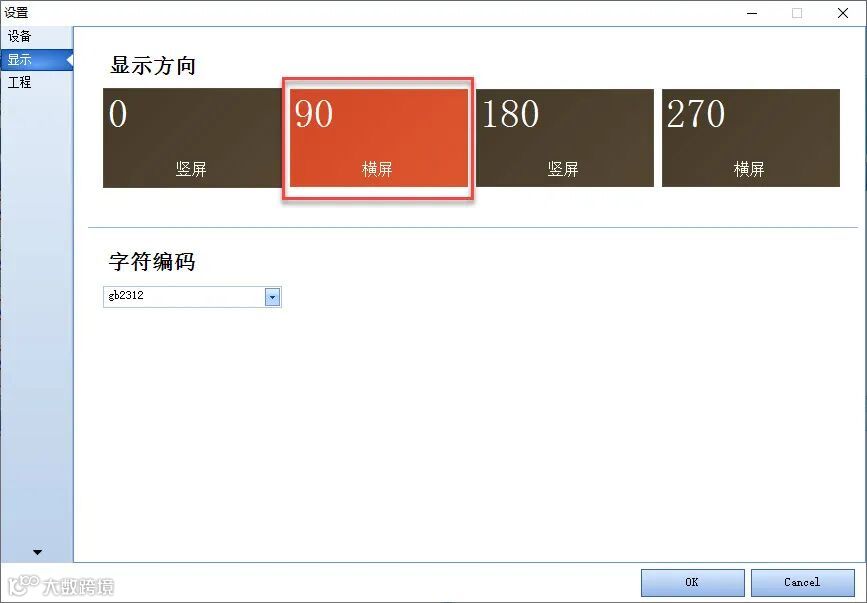

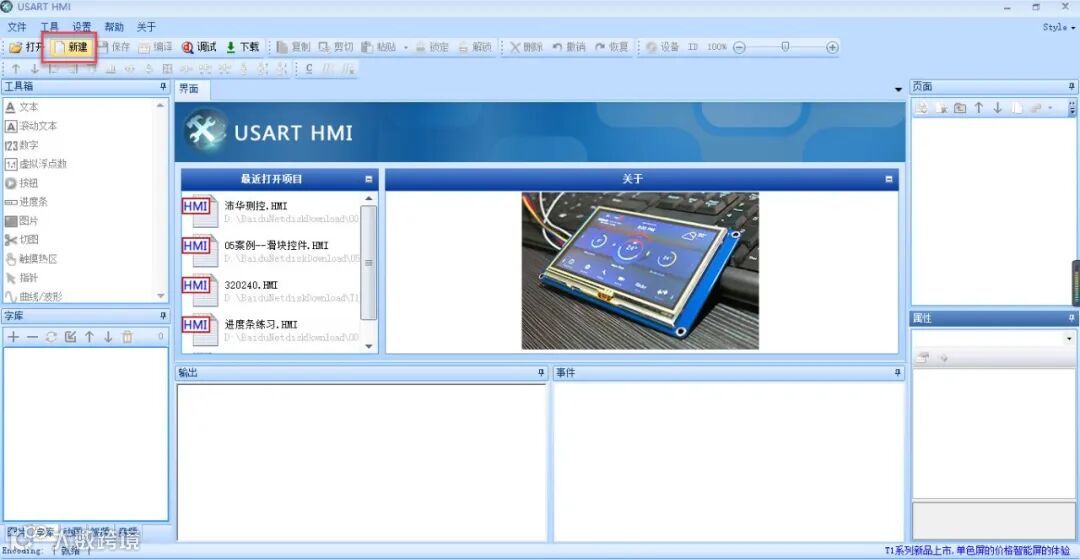

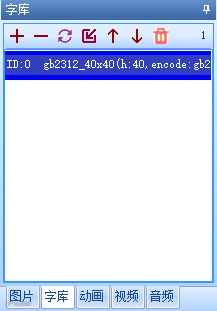

在字库图片窗口点击“+”，导入要显示的图片；

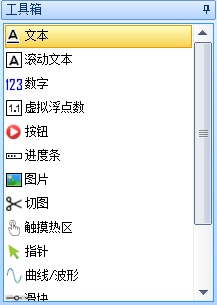

导入成功后，在工具箱选择“图片”生成图片控件；

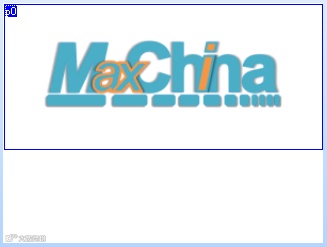

生成图片控件p0后，在属性窗更改“pic”属性，选择“browse”导入要选择的图片，如下图所示：
在“工具箱”选择文本，文本控件t0；

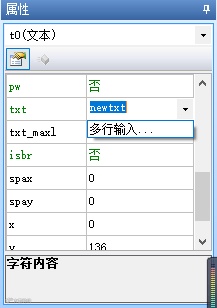

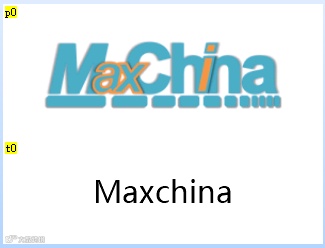

修改对应控件属性，实现下图效果：

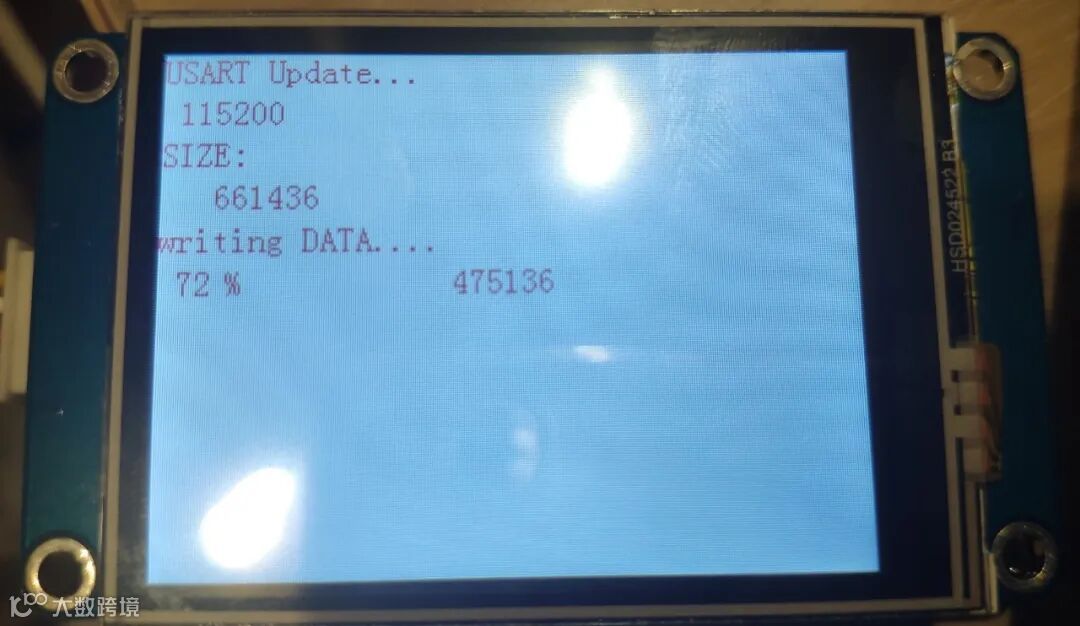

下载完成后，运行LabVIEW程序即可实现以下效果：
以上就是今天的内容，程序太简单了，这里就不分享出来了。如果有其他想了解的内容，可以后台私信我~
我是Shania，咱们下期再会！
