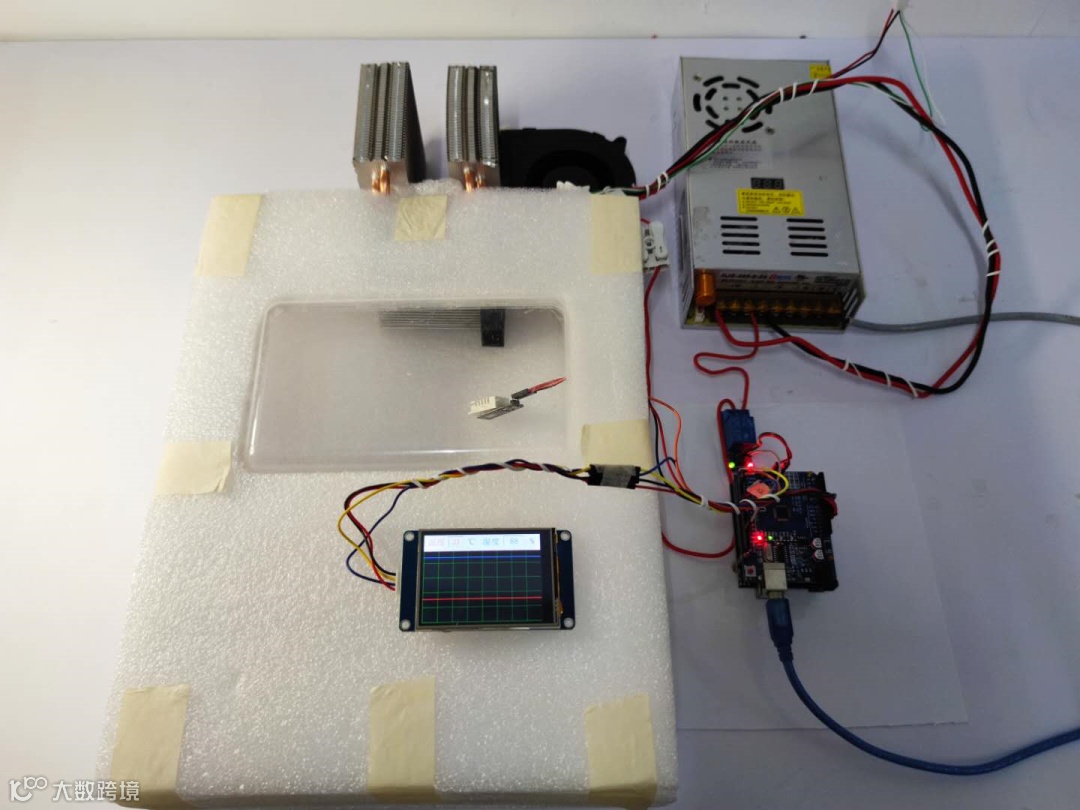

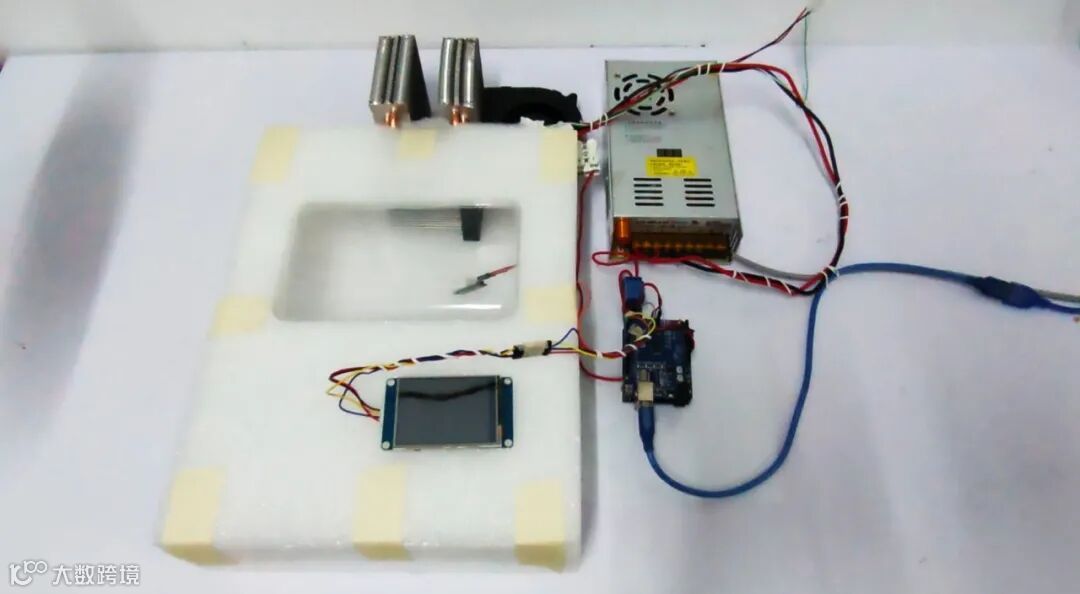

我们利用手头现有的东西开始折腾……先来看看实现的效果~

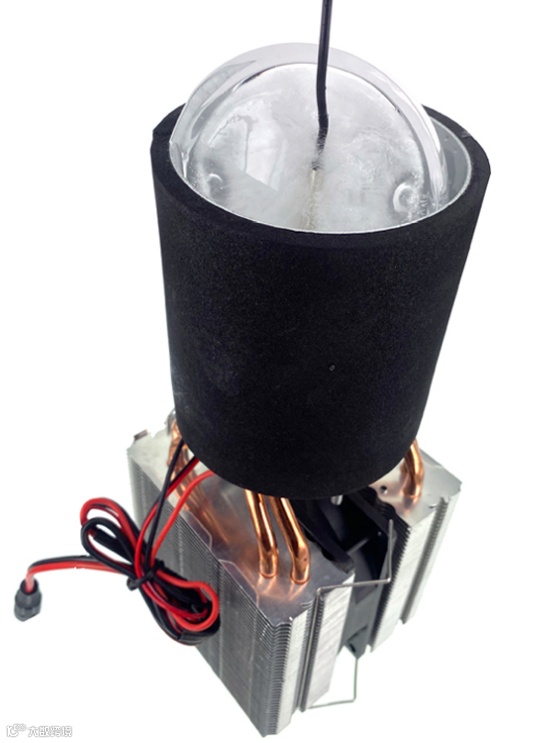

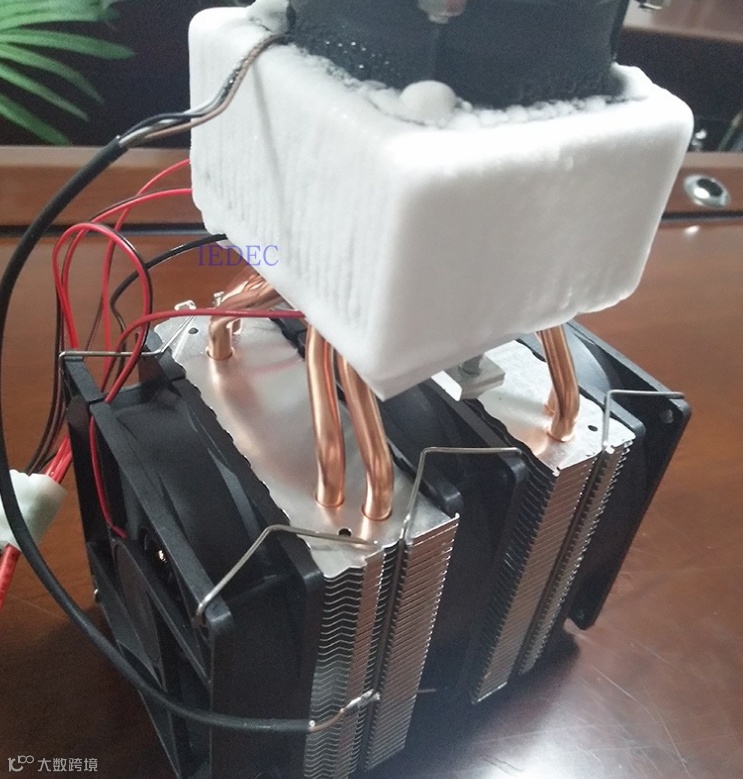

某宝淘来的制冷装置
制冷装置是我在万能某宝上淘来的，导热硅脂、散热风扇啥都都组装好了，收到的时候就两字：巴适！立马开始捣鼓~

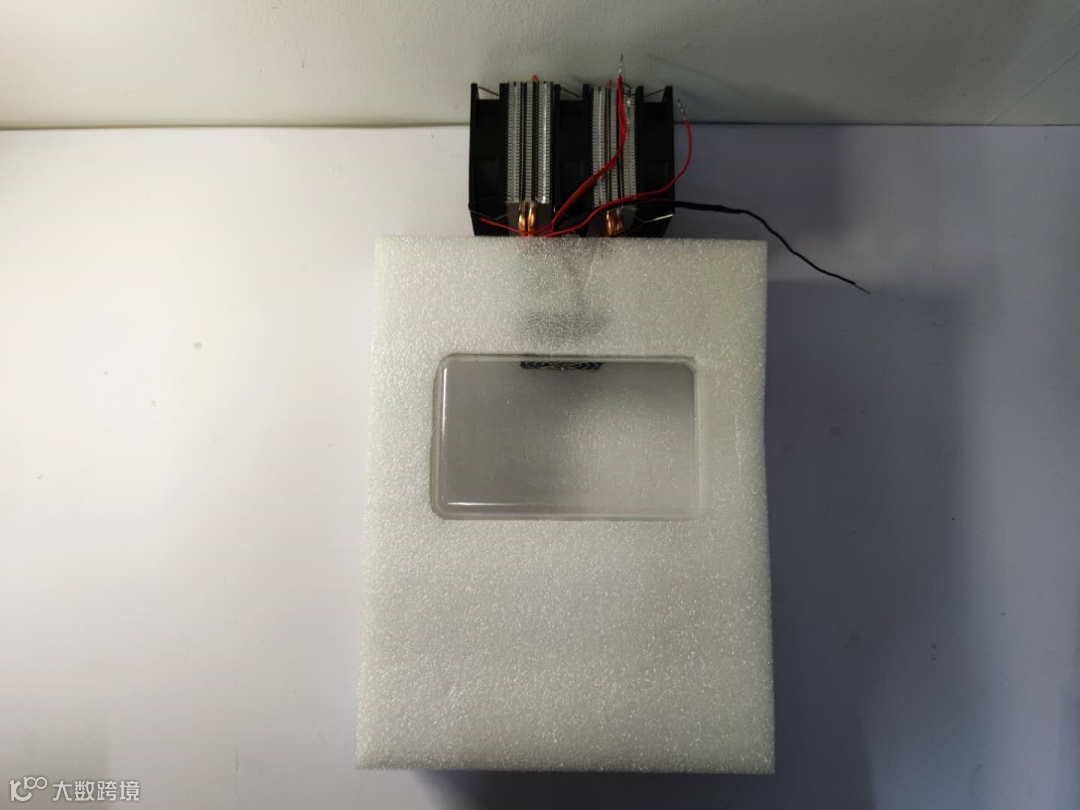

先将制冷装置的冷端安装在泡棉箱的内部，散热端放置在外部用风扇散热；为了方便后续观察，Shania还用亚克力透明材料做了一个透明的“可视窗”。

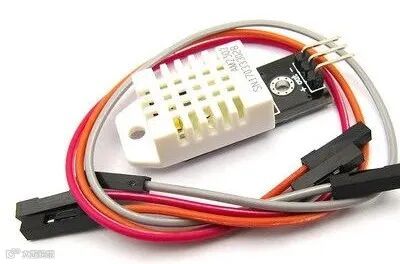

既然是温控装置，我们还需要一个测温的传感器，所以泡棉箱内部还放了一个AM2303传感器测温湿度，个头小，接线简单；
这个温湿度传感器之前已经出过教程，还没看的小伙伴可以点击蓝字回顾内容。
外部用一块HMI模块显示温湿度曲线。也可点击篮字回顾HMI(1)(2)(3)相关教程。

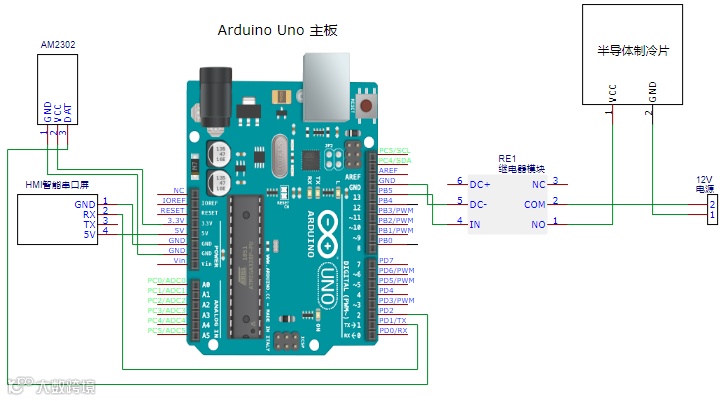

实物接线图

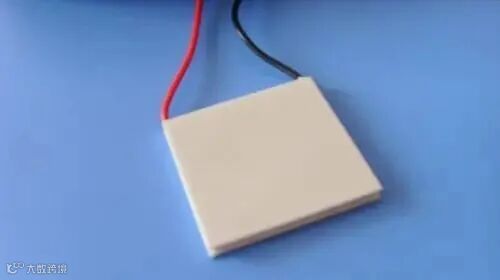

实物接线如图所示：制冷装置中的半导体制冷片工作电压为12V，通过继电器模块控制制冷片电路的通断；Arduino模块外接温湿度传感器、HMI模块。
如果想喝冰镇肥宅快乐水，刚好遇到家里冰箱冷藏室没有事先放好可乐的情况，这个就派上用场了，几分钟即可快速制冷降温！
以上就是今天的内容，老规矩：对本期内容感兴趣的小伙伴后台发送阿拉伯数字“42”获取Arduino源码研究~
我是Shania，咱们下期再会！祝大家双节快乐哟~
