工业RTU示例5：远程4-20mA电流采集

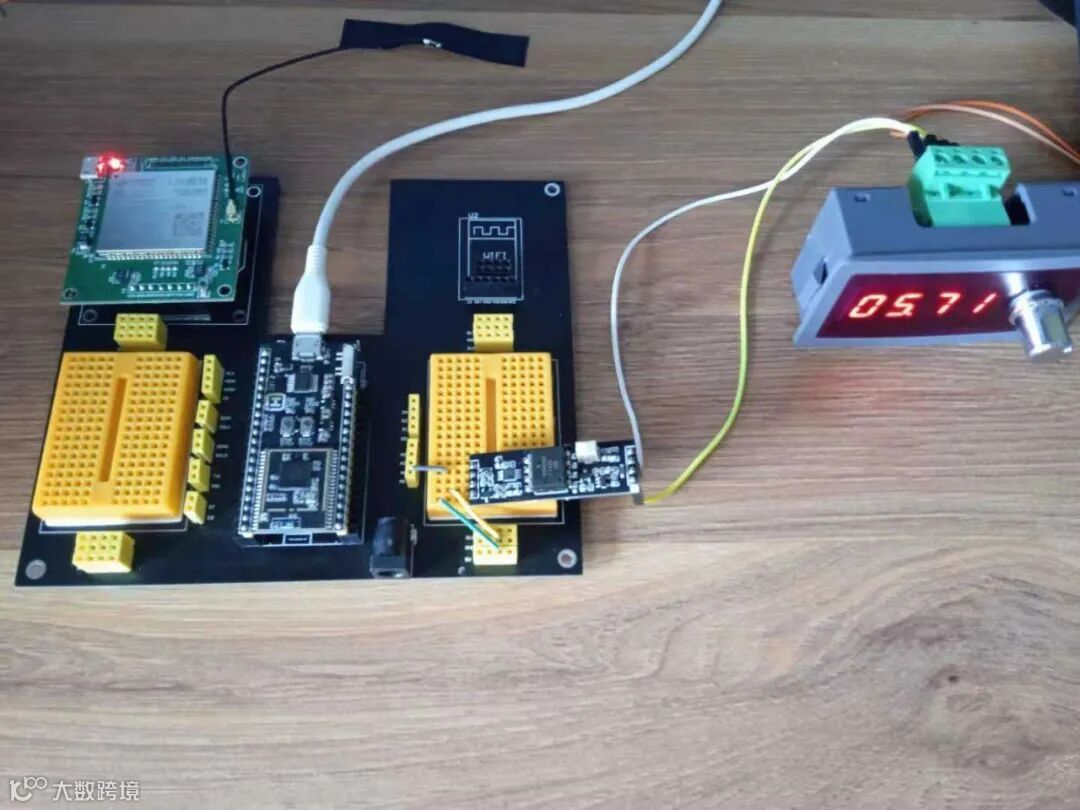

工业场景中，有大量的传感器设备是4-20mA输出接口，这里设计一个电路板能够采集4-20mA电流的并将采集到的电流通过4G通信模组发送至机智云，这样就可以远程查看和管理现场的各种4-20mA设备。ShineBlink核心板最多支持四路4-20mA采集，本章中只实现了一路，如果开发者需要更多路的话完全可以参考本章的教程实现更多的采集路数。

视频演示教程：








--使能USB print输出打印



LIB_UsbConfig("CDC")



--配置A0-A3这四个电压采集通道同时开始工作，当每个通道采集满50个点时缓存满，每个点的采集时间间隔为10ms



LIB_ADConfig(50,10000)



--机智云平台为每个产品类别分配的唯一PK和PS，一定要改成您自己的PK和PS



PK = "7b424390d2de4c2fbcf6c729a365918e"



PS = "2ce1bfcbdbd1490aaf4570f9dfd301af"



--初始化4G模块



LIB_Giz4GConfig(PK,PS,1000,120,"UART0","D5","HIGH","D6","HIGH")



--开始大循环



while(GC(1) == true)



do



    A0_full_flag, A0_tab = LIB_ADCheckBufFull("A0")



    --每当A0通道的缓存满以后，计算缓存内的50个元素的平均值，并换算成电压值



    --由LIB_ADConfig(50,10000)可以算出，此处大概是50X10000us=0.5秒执行一次



    if A0_full_flag == 1 then



        SUM = 0



        for i = 1, #A0_tab do --此处#A0_tab的值是50，表示A0_tab表内的元素个数



            SUM = SUM + A0_tab[i]



        end



        AVER = SUM / #A0_tab --计算平均采样值



        --将A0通道的AD值转换成实际电压打印出来



        out_voltage = AVER*3.6/4096.0



        actual_mA = out_voltage/0.125 --电压换算成实际电流，例如1V对应8mA的输入



        --打印出实际电流值，保留小数点后两位，单位mA



        print(string.format("Current=%.2fmA\r\n", actual_mA))

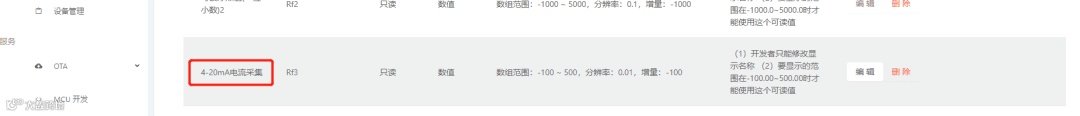

        --向机智云服务器发送(电流)浮点小数值(范围应是-100.00~500.00)



        --由于LIB_Giz4GConfig函数种设置的1000ms上传一次电流值



        --所以这里即使调用LIB_SendToGizCloud函数发送也不会即时更新



        LIB_SendToGizCloud("Rf3", actual_mA)



    end



end




► 选择三：定制化开发APP或微信小程序（难度较高）

如果开发者希望开发一个专属的App，机智云也会提供代码开源的安卓和IOS SDK框架，帮助开发者快速完成App开发，开发者仅需关注App的UI和UE设计即可，而相对复杂的协议与错误处理等事项可忽略。关于开源SDK的介绍和获取请进入docs.gizwits.com了解更多内容。

如果开发者希望开发一个专属的微信小程序应用， 可以进入docs.gizwits.com了解相关开发教程。
