水性漆概念：
水性漆是以水作为分散介质（溶剂、稀释剂），以水溶性树脂、水性乳液或水性分散体作为分散相（成膜物质）的一种漆。水性漆的主要优点是以水作为溶剂稀释剂，气味低，VOC含量低，不燃不爆，环保安全。能够满足当前环保形势压力下的使用要求。水性漆与油性漆主要区别就是水性树脂与油性树脂和水与溶剂的区别。其中，水与溶剂的不同影响了水性漆与油性漆施工性能上的不同。
水性漆按成膜物来分，分为三种:
第一种：水溶性树脂型：特点为助溶剂含量较高，靠助溶剂和水挥发及氧化交联成膜，干性相对较慢，漆膜干硬后致密性能优异，与油性漆漆膜性能接近，比较适用于低温烘烤条件，价格适中。
第二种：水性乳液型：特点为溶剂含量极低，接近没有，通过乳液中的水分挥发及粒子共聚成膜，干性较快，硬度上升较快。但漆膜致密性相对稍差，防锈性能较差，适用于自干条件下一般防锈性能的要求。基本都属于各种改性丙烯酸类，耐候性较好，价格适中。
第三种：水性分散体型：特点为助溶剂含量很低，通过溶剂和水挥发及后续化学交联成膜，干性较快，漆膜成膜后性能优异，适用于自干和低温烘烤条件施工，低温烘烤条件下更有利于初期硬度和耐水的提高，但受原材料价格高的限制，这类水性漆成本偏高，性能上是水性漆中最好的一款。

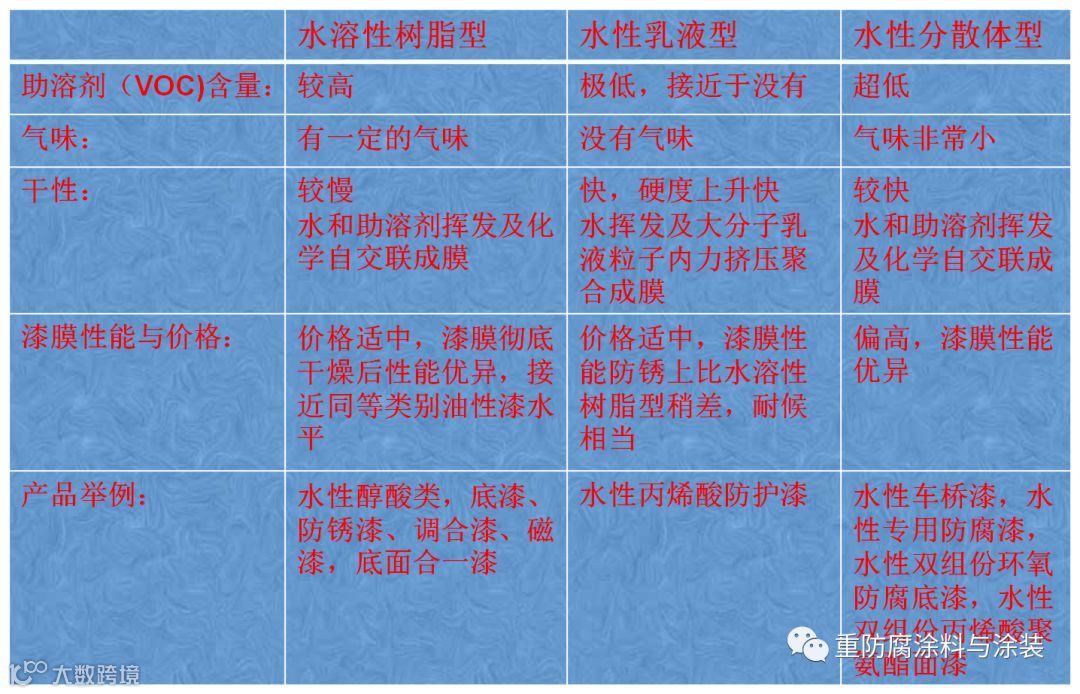

列表如下：

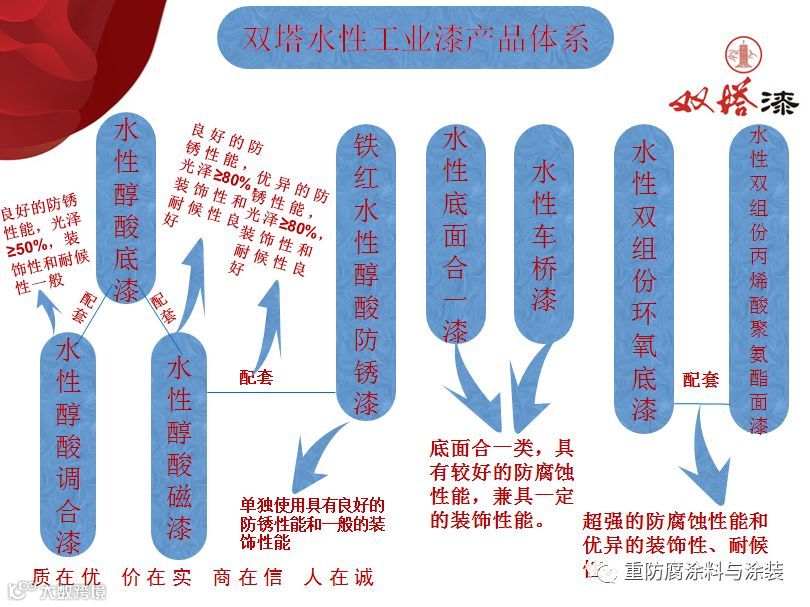

水性工业漆产品体系:
以上水性漆产品的体系分类，水性漆经过不断地改进优化和客户使用，反馈效果非常好。下面是一些产品的应用案例，作为参考与大家分享一下。
双塔水性工业漆成功应用案例1
客户产品：X X X 汽车零部件
使用产品：黑水性防腐漆（水性车桥漆）
底材：汽车前桥、后桥
材质：钢铁 处理方式：喷砂处理
施工方式：机器手和人工无气喷涂
干燥方式：80℃×30min

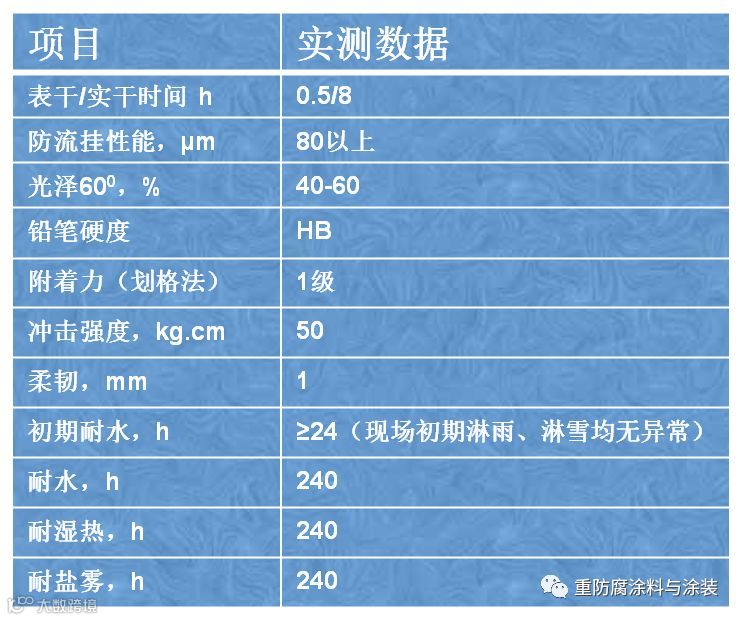

漆膜主要指标：

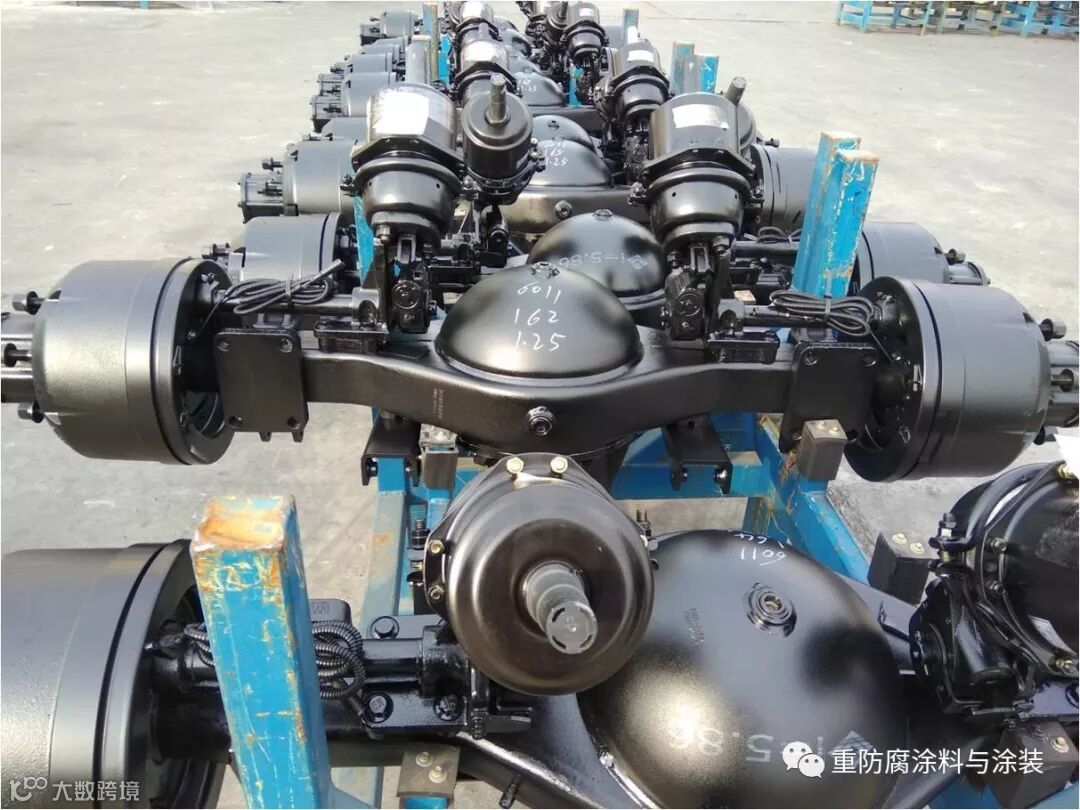

客户使用我公司 黑水性防腐漆
双塔水性工业漆成功应用案例2
客户：**煤机
使用产品：水性底面合一漆
底材：煤矿机械设备
材质：钢铁 处理方式：机械打磨除锈
施工方式：室内空气喷涂 干燥方式：常温自干
漆膜主要指标：
客户使用我公司 水性底面合一漆
双塔水性工业漆成功应用案例3
客户：新乡**机械
使用产品：长城浅蓝/湖蓝水性醇酸磁漆
底材：煤矿机械设备
施工方式：室外空气喷涂 干燥方式：室温自干

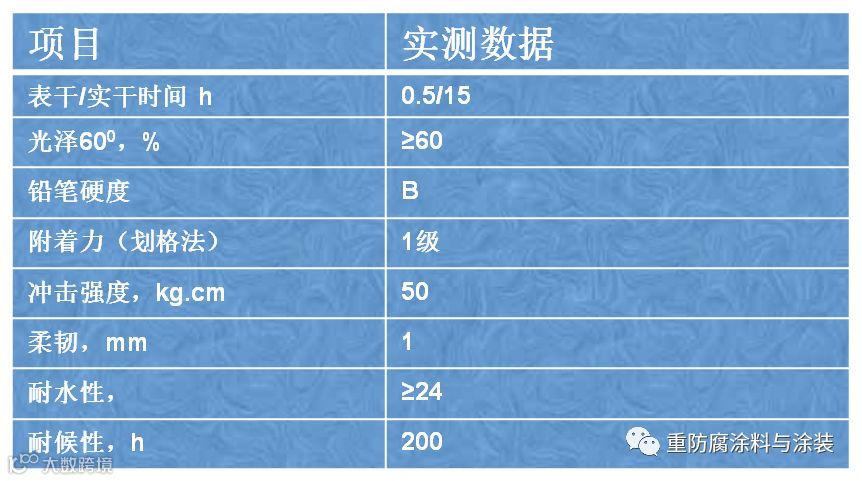

漆膜主要指标：

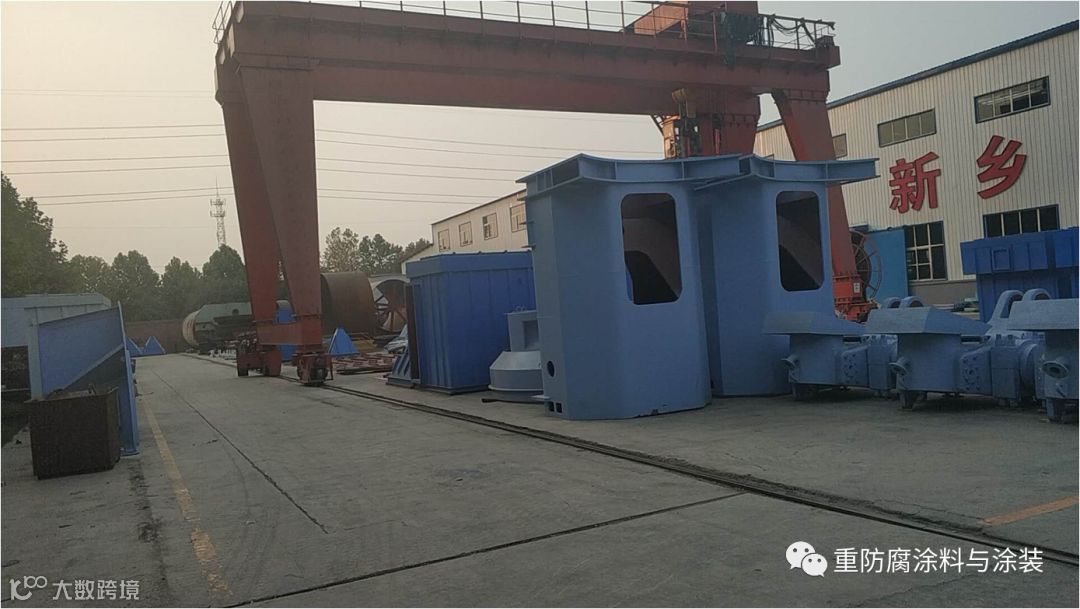

客户使用我公司长城浅蓝水性醇酸磁漆
双塔水性工业漆成功应用案例4
客户：**重工
使用产品：水性工业漆（醇酸调合漆）
底材：厂房钢结构
材质：钢铁 处理方式：旧涂层上擦拭、风吹
施工方式：空气喷涂和无气喷涂 干燥方式：常温自干
漆膜主要指标：

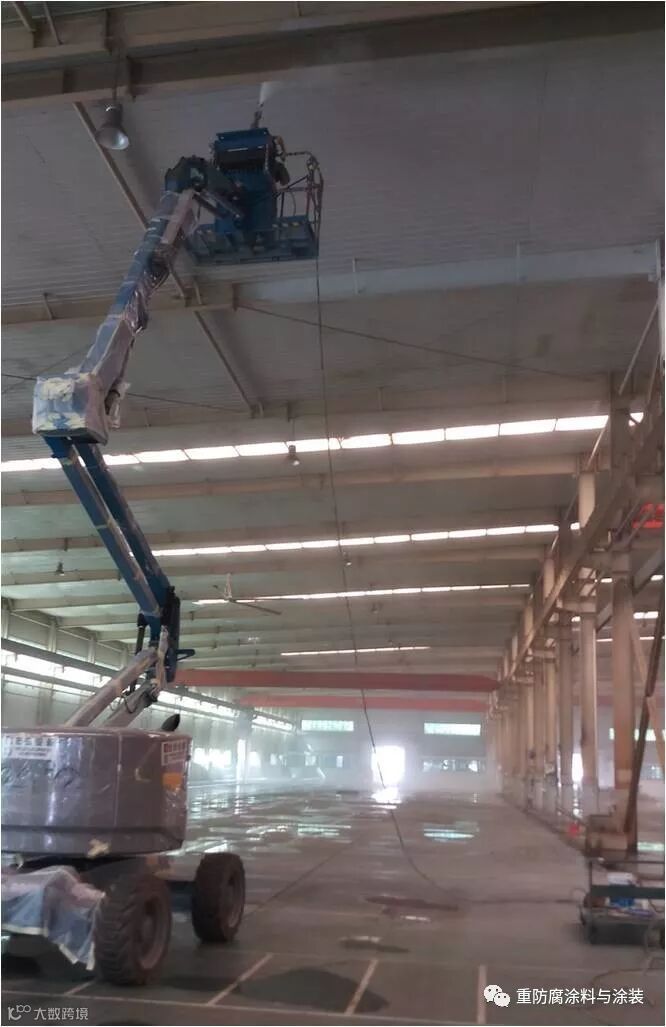

客户使用我公司水性漆产品：RAL7035水性工业漆

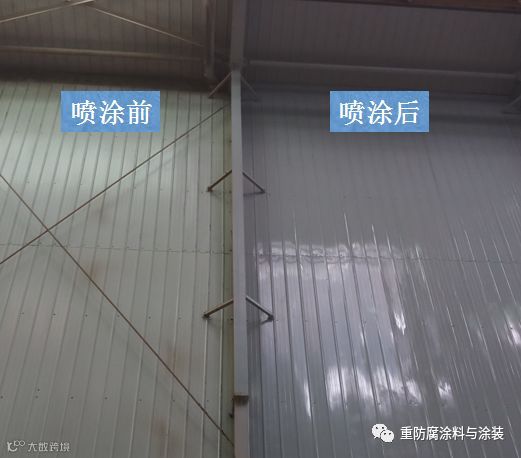

厂房翻新喷涂前后效果：
另外，还有**钢构使用我公司的工程黄半光水性底面合一漆，底材为车辆钢构件，施工方式为浸涂，干燥方式为80℃×30min。
***铸件使用我公司黑水性醇酸调合漆，底材为铸铁井盖，施工方式为浸涂，室温自干。
***铸件，使用我公司黑水性哑光/半光水性防锈漆，底材为小型铸铁件，施工方式为浸涂，室温自干。这三个客户所使用的水性漆产品均为浸涂施工，使用效果都反馈良好。
水性工业漆新产品推广:
产品型号：WE53-1
产品名称：铁红水性醇酸防锈漆
执行标准HG/T4847-2015

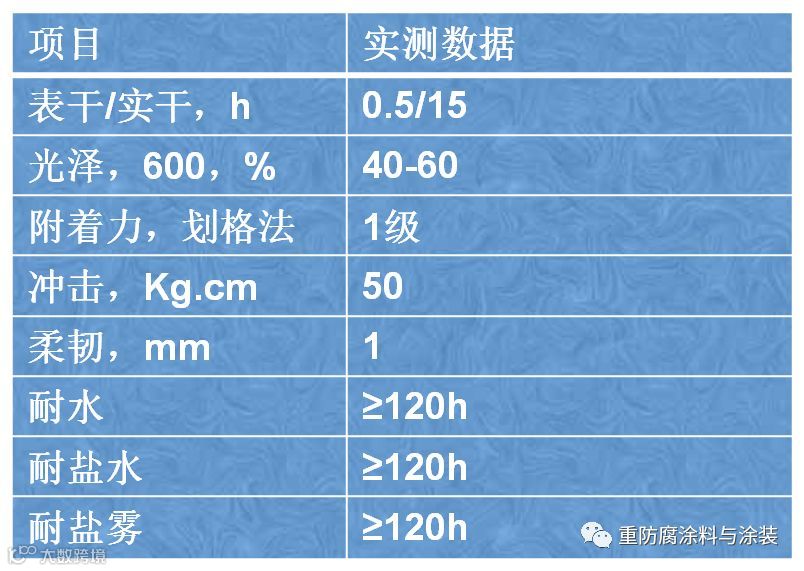

主要指标介绍：
产品特点：
具有良好的施工性，可喷涂、可刷涂、可滚涂。l具有优异的耐水、防锈性能。l具有良好的配套施工性能，可作为底漆与水性醇酸磁漆配套使用，也可作为要求不高的底面合一漆单独使用。l价格适中，性价比高，可替代游行醇酸防锈漆。
铁红水性醇酸防锈漆应用范围：
可用于钢结构、机械构件、五金交电、市政维护、等行业的金属防护和装饰。
铁红水性醇酸防锈漆应用案例：
新乡长城机械有限公司，煤矿机械，室外空气喷涂自干。

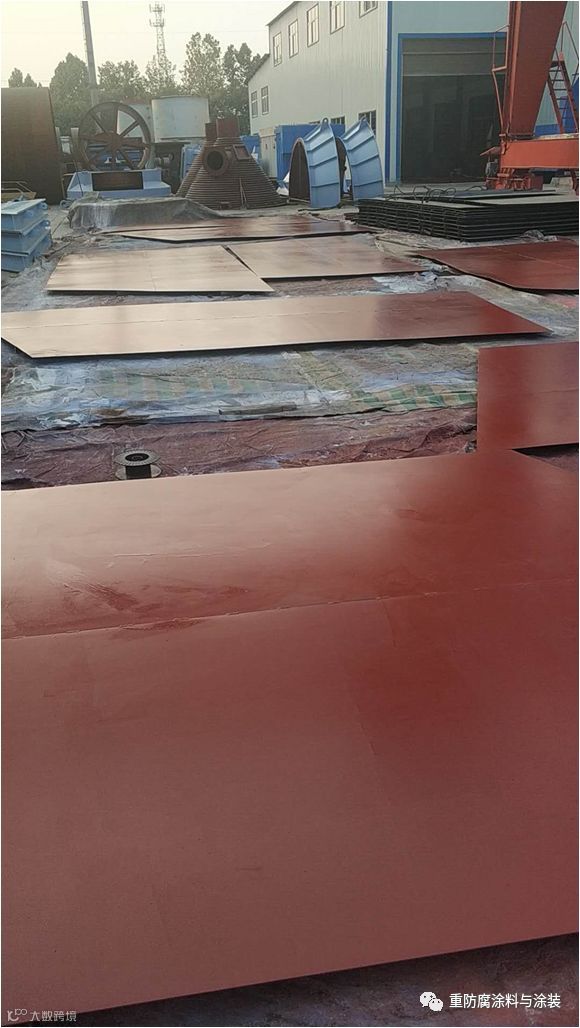

铁红水性醇酸防锈漆，在新乡**机械使用现场照片
底材：钢板，施工方式：空气喷涂，干燥方式：室温自干。
注意事项：
以上4点水性漆的施工难点，是水性漆施工过程中通常会遇到的难点。但这些难点不是绝对存在的。在实际施工过程中，针对现场工艺条件，通过调整配方，结合施工上的配合，是能够克服难点，解决问题的，能够达到很好的施工效果。水性漆经过这些年的发展，尤其是近两三年来原材料的进步和我们对水性漆的一些积累，在指标性能和施工适应性上已经突破了很多，正常使用是能够满足要求的。
比如，水性漆的流平与防流挂，去年之前一直不能有效解决，现在已经得到了很好的解决，能够达到流平与防流挂同时很好的效果，最好的例子就是精益达客户。
比如，水性漆的初期耐水，之前一直不理想，自干条件下遇到雨、雾、露水等天气很容易起泡甚至脱落，严重影响施工，现在也已经得到解决，自干漆和烘干漆都有较好的初期耐水性，耐水、耐盐雾等指标也都提高了很多，基本接近同类油性漆的水平。
再比如，水性双组份环氧防腐底漆和水性双组份丙烯酸聚氨酯面漆，在3年前活化期一直是个问题，35℃条件下最多1小时，通过17年原材料方面的突破和配方的优化，现在35℃条件下能够达到3h以上，25℃条件下能够达到5-6h，完全能够满足正常条件下的施工。
【公众号推荐】
关注【重防腐涂料】公众号
快来加入我们吧！
目前100000+人已关注加入我们
