1. 产品简介
SL2000三合一智能有线传感器是武汉中云康崇科技有限公司自主研发的一款集振动、声音、温度一体化的工业物联网传感器。SL2000三合一智能有线传感器集成有三轴振动感应加速度计、电容式驻极体话筒、PT100铂电阻测温元件。可高精度、快速、连续检测出设备的X、Y、Z三轴振动、声音及温度信号，经抗混叠滤波后输出相应信号的电压幅值，通过IP65防护等级的RJ45网口航插连接到采集终端。独特的电路和结构设计可满足各种复杂的现场环境，为您的安装带来极大的方便。可广泛应用于工业设备的状态监测、故障预测、状态诊断分析等工业AI领域。
2. 产品特性
l 同时检测振动、声音、温度信号，经硬件抗混叠滤波后输出对应信号的电压幅值
l 加速度计芯片选用进口汽车级芯片，具有高灵敏度以及低温漂特性
l 声音敏感元件采用特殊工艺，全频段降噪，防啸叫，抗干扰能力强等优点
l 测温元件采用进口A级铂电阻材料，具有抗振动性强，准确度高等优点
l 电源接口具有防反、过压、短路及防雷设计，可靠性极高
l 外壳采用铝合金+IP65防护等级的网口航插，卡扣式连接，布线方便，适合于各种复杂的工业现场环境
l 可采用螺纹或磁吸式两种安装方式，具有安装方便，灵活性高等特点
3. 技术参数
规格型号 |
SL2000 |
|
名 称 |
三合一智能有线传感器 |
|
声音参数 |
工作原理 |
电容式驻极体 |
灵敏度 |
-30dB~-66dB |
|
声音参数 |
方向性 |
全指向 |
频率范围 |
100Hz~10000Hz |
|
声压级 |
110dB |
|
信噪比 |
≥68dBA |
|
温度参数 |
敏感材质 |
PT100 A级 |
测量范围 |
-60°C ~ 125°C |
|
分辨率 |
0.1°C |
|
精度 |
±0.3°C ~±0.8°C |
|
响应时间 |
＜30s |
|
振动参数 |
轴向 |
3轴加速度 |
加速度量程 |
±2g，±3g，±4g，±8g，±16g，±40g |
|
加速度分辨率 |
450ug@±16g |
|
采样率 |
1Hz~100kHz |
|
频响带宽 |
10Hz~10kHz |
|
非线性度 |
±0.2% |
|
温漂 |
±1mg/°C |
|
外观设计 |
材质 |
铝合金+IP65防水等级网口航插 |
颜色 |
银白色+黑色 |
|
尺寸 |
直径46mm，长50mm。 |
|
重量 |
100g（包含磁吸底座） |
|
包装 |
双层包装，内包装为塑料泡膜，外包装为纸盒箱。 |
|
环境温度 |
温度范围 |
-40°C ~85°C |
安装方式 |
底部M6螺钉或磁吸式两种安装方式 |
|
4. 接口定义
网线颜色 |
接口定义 |
接口描述 |
白橙 |
+5V |
传感器供电正极 |
橙 |
GND |
传感器供电负极/信号负极 |
白绿 |
X |
X轴振动电压输出 |
蓝 |
Y |
Y轴振动电压输出 |
白蓝 |
Z |
Z轴振动电压输出 |
绿 |
TEP |
温度电压输出 |
白棕 |
VOL |
声音电压输出 |
棕 |
ST |
传感器自测 |

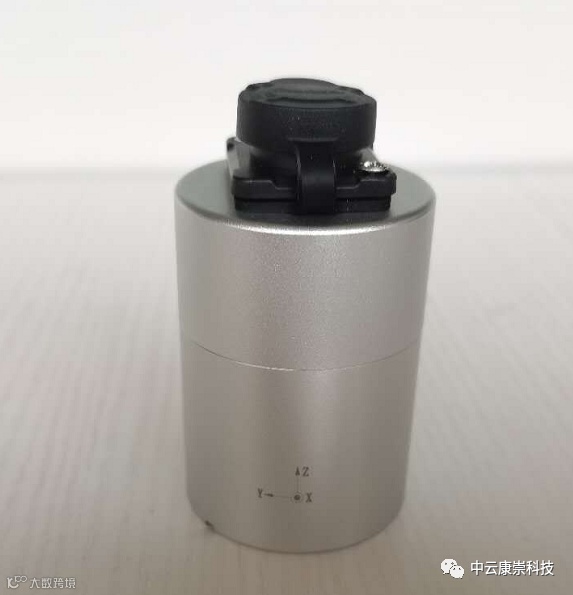

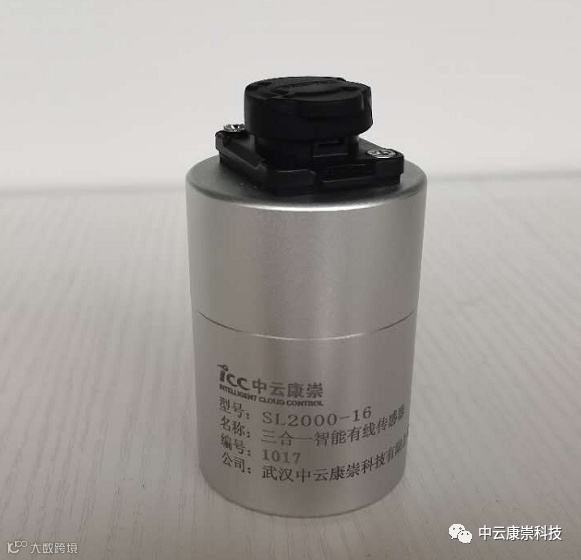

5. 外形照片
