01

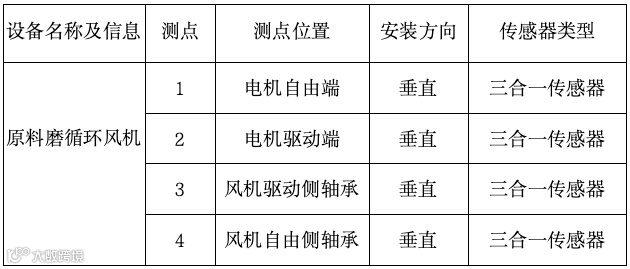

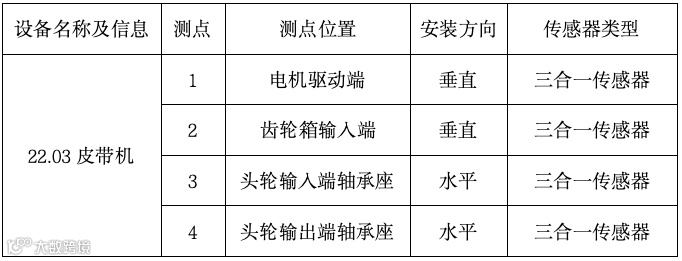

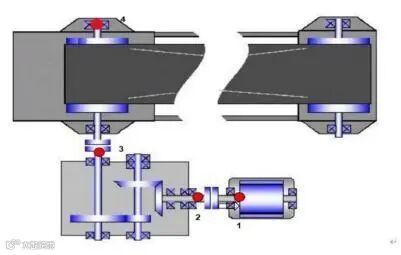

测点传感器布置图
平台故障分析
电机驱动端测点特征值趋势如下，可发现加速度特征值与速度特征值呈现明显增长趋势。针对电机驱动端进行详细波形分析。

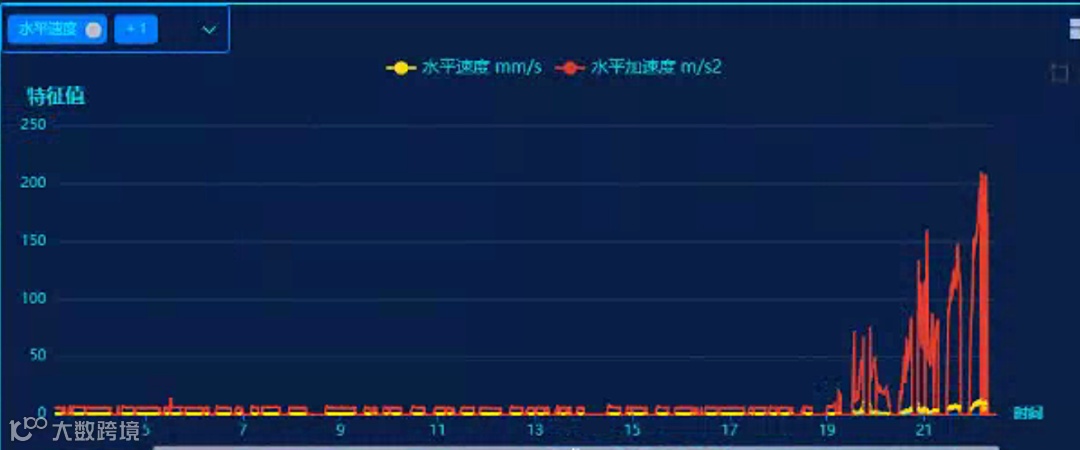

电机驱动端趋势图
对比特征值变化前后时刻的频谱图可发现，频谱上主要变化成分为高频成分，底部能量有较大抬升，且频谱上存在明显的边频，主要间隔为141.6Hz。对2300-6000Hz进行包络解调分析，包络谱中主要频率成分为141Hz、65.6Hz，与轴承特征频率不符。由于振动上升明显，且底噪变大，建议核实轴承信息。考虑存在松动故障，建议现场检查轴承，联轴器的状态。

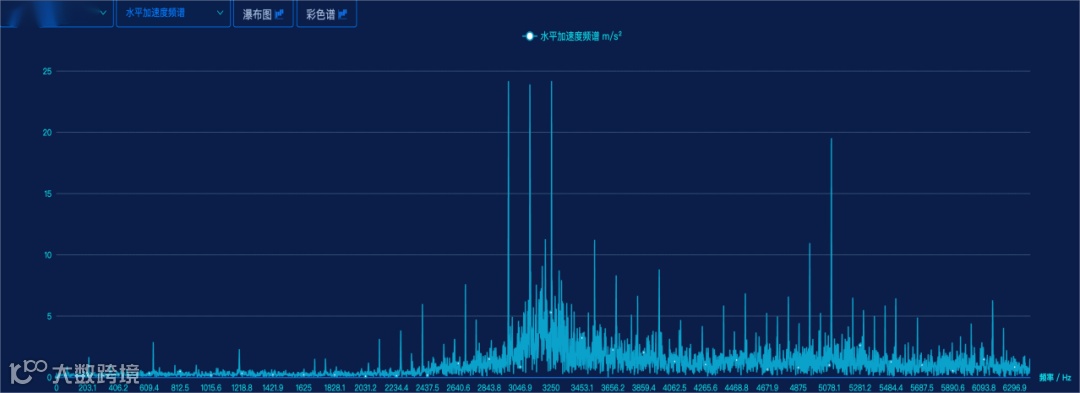

电机驱动端振动加速度频谱

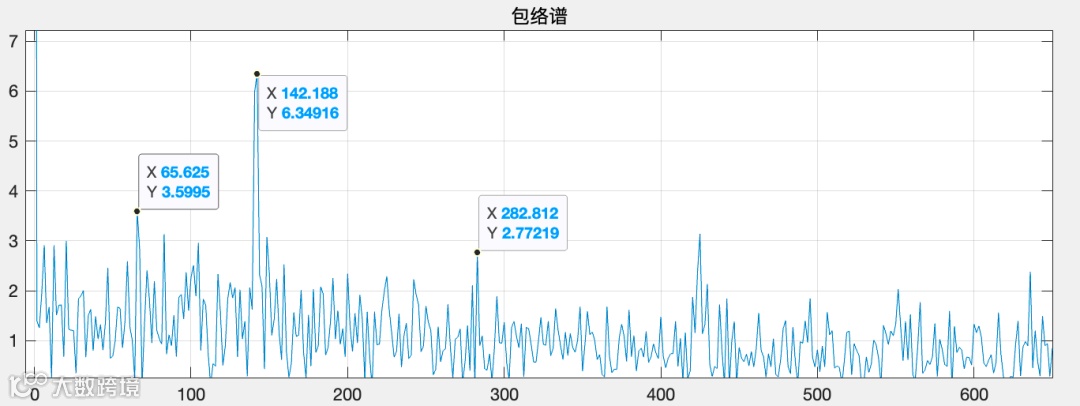

电机驱动端振动加速度包络谱
诊断结论及建议
经系统分析诊断：电机驱动端测点振动趋势增大明显，加速度从5m/s^2增大至200m/s^2。从频谱上看高频能量有明显的抬升，且存在明显的边频成分。可能存在轴承故障或联轴器故障，建议现场核实情况进行停机检查。
用户检修确认
客户接到通知后进行现场排查，反馈联轴器存在异常，振动增大原因为弹性梅花垫变形过度影响，随后安排更换新联轴器。更换后振动值明显下降，恢复正常，且频谱中高频2800Hz以上能量明显消失，频谱中主峰在2100Hz附近。

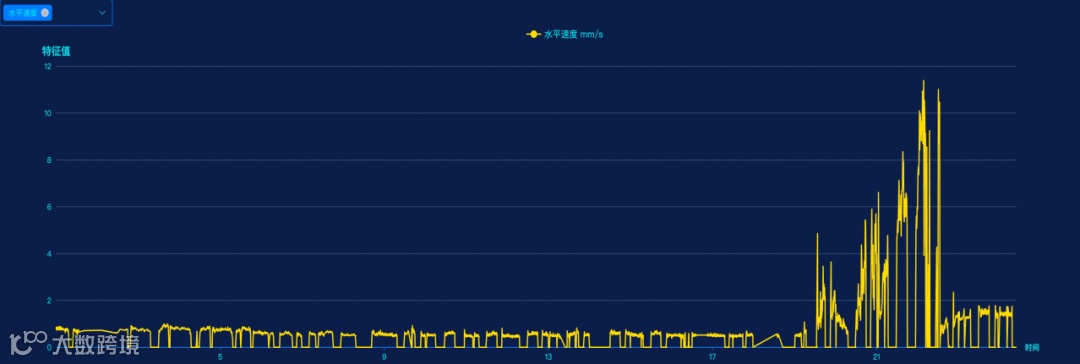

电机驱动端振动趋势

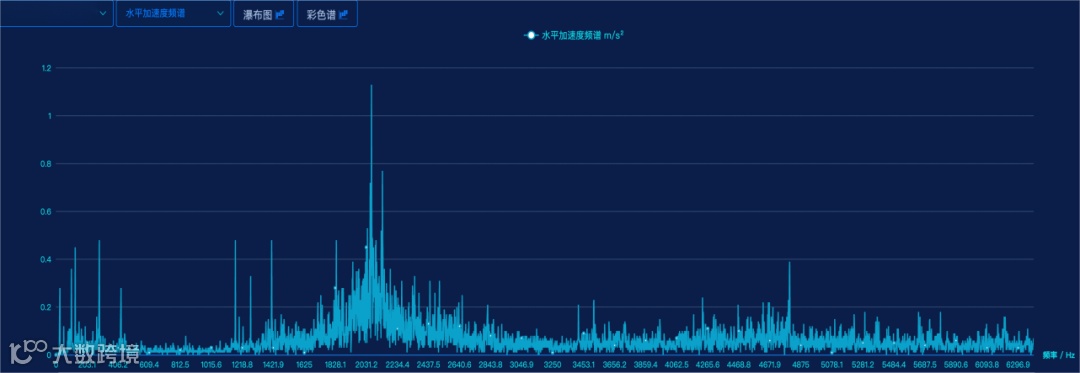

电机驱动端振动加速度频谱
02

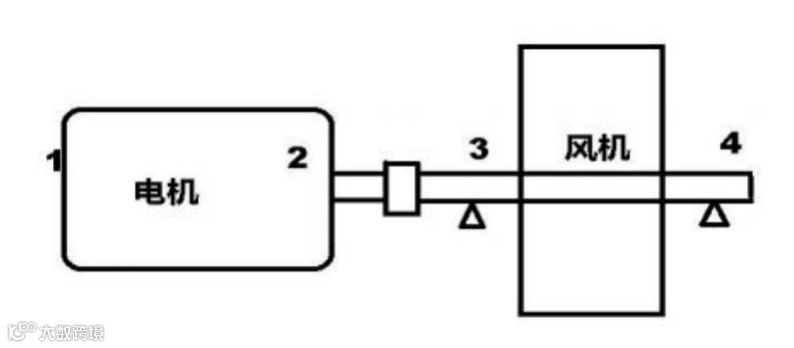

测点传感器布置
平台告警及故障分析
振动趋势增加较快，加速度频谱图以37.5Hz、50Hz为主。不符合正常趋势。

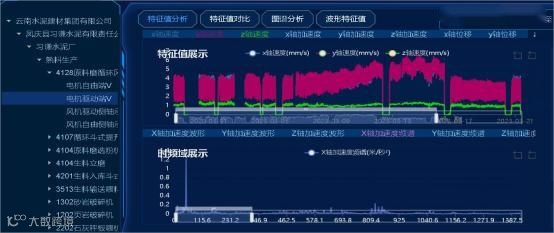

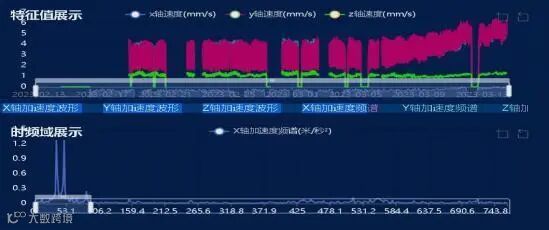

电机自由端振动趋势

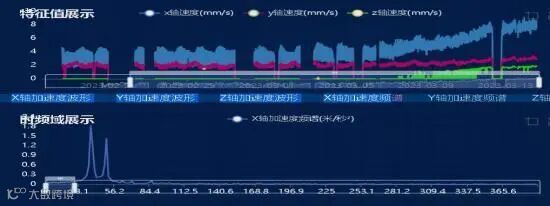

电机驱动端振动趋势
诊断结论及建议
经系统分析诊断：设备存在联轴器磨损或不对中现象。当前设备可监视运行，有机会检查联轴器磨损及设备不对中情况。
用户检修确认
用户于3月16日现场检查发现联轴器膜片断裂，检修更换后风机振动由原来的9.16mm/s降至4.03mm/s，振动频率37.5Hz消失，振动趋势稳定。

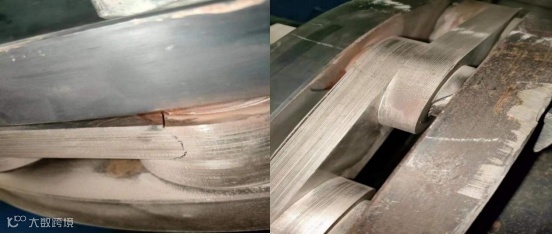

联轴器膜片断裂
检修后电机自由端振动趋势
检修后电机驱动端振动趋势

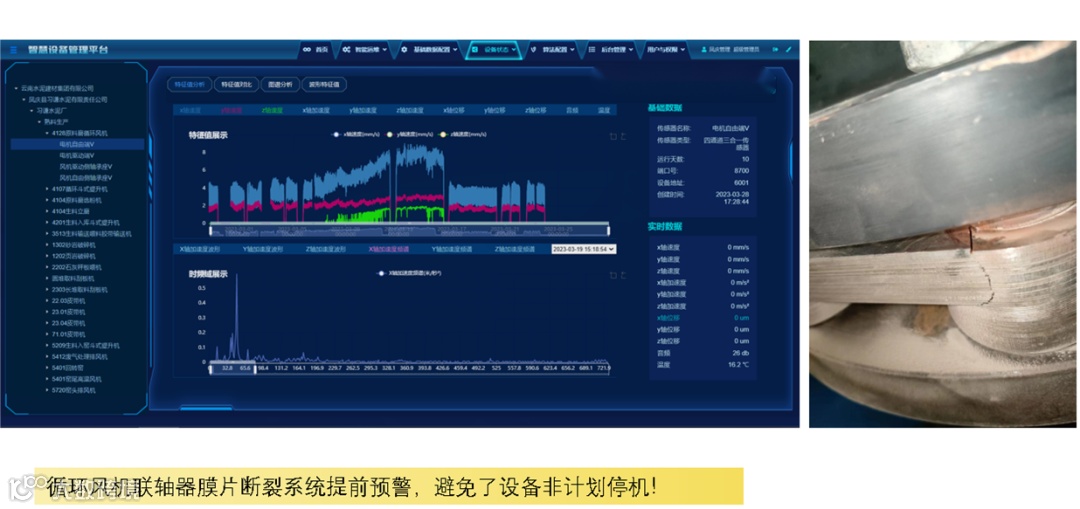

事后反馈表彰
