水泥工厂高温风机轴承故障诊断与现场验证案例

2024年8月，武汉中云康崇科技为国内某大型水泥集团某工厂上线了设备智能巡检系统，实时监测原料磨、高温风机、循环斗提、回转窑、煤立磨、斜拉链、辊压机等大型水泥设备运行状态，避免工厂发生非计划停产，提前发现预测早期故障，保证连续生产。

高温风机一般是指窑尾预热器后的抽风机，是整个窑系统的通风动力设备，窑系统内热交换，气固分离都靠高温风机的动力操作调节，是水泥制成工艺中核心设备。今天给大家分享的案例是该工厂高温风机-轴承保持架架故障诊断案例。

发生故障的高温风机基础信息：

图1 高温风机实物图片

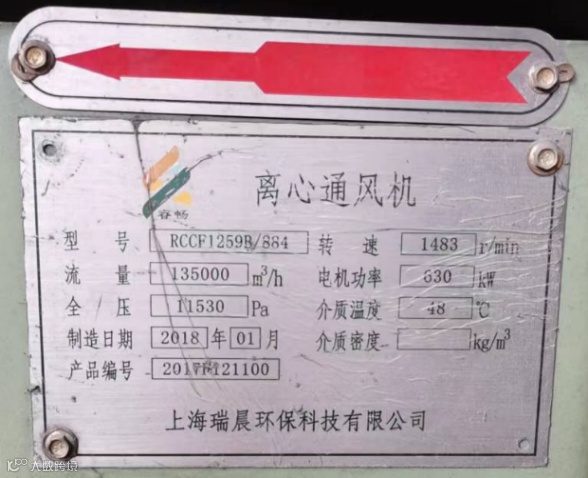

图2 高温风机电气参数

通过传感器终端对高温风机的状态信息进行采集并传输到平台，设备出现故障时，获得的风机驱动端速度趋势、振动加速度、振动频谱分别如图3、图4、图5所示。

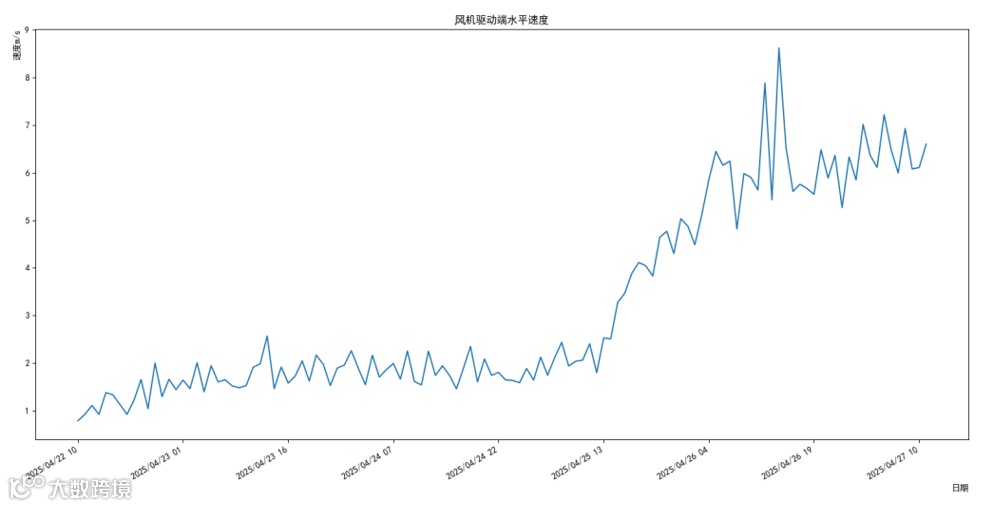

图3  故障时风机驱动端速度趋势图

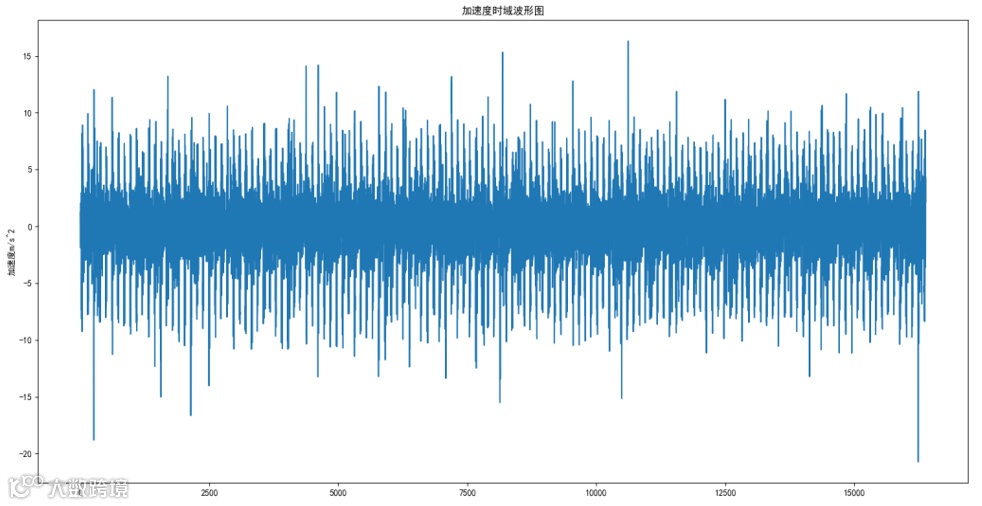

图4  故障时风机驱动端加速度波形图

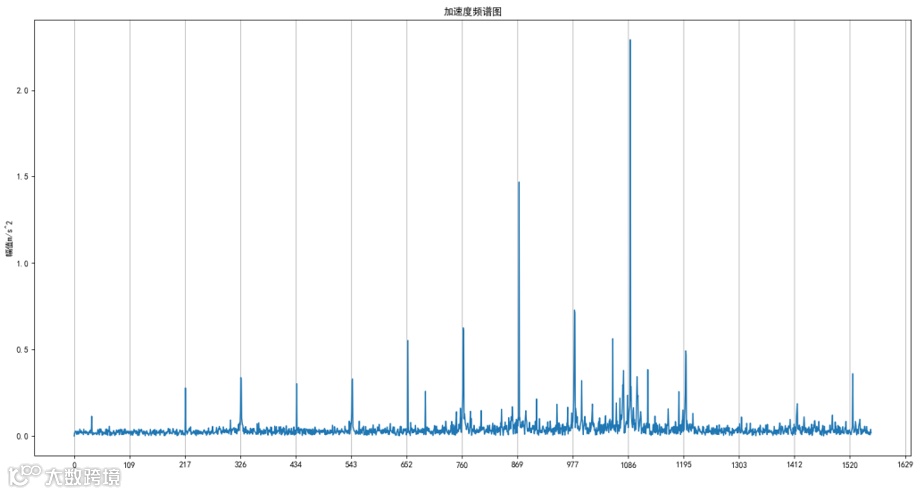

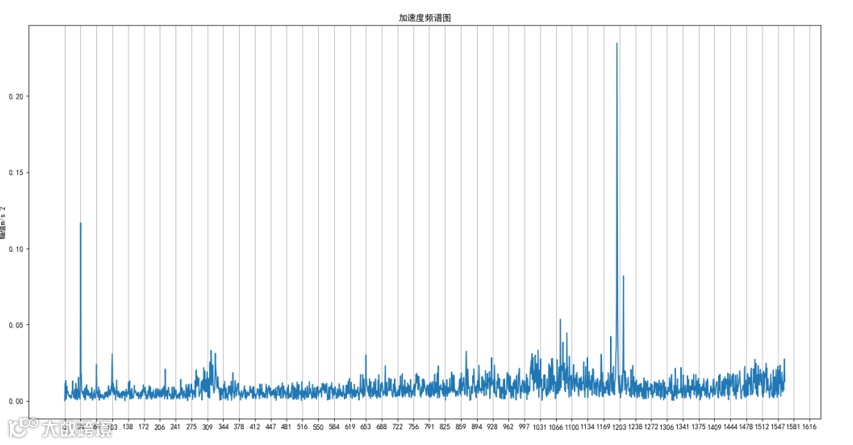

图5  故障时风机驱动端振动频谱图

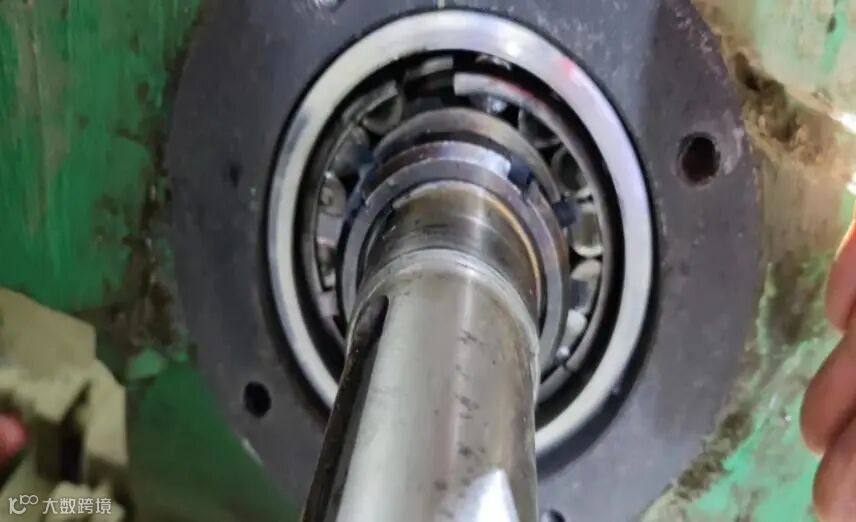

4月28日，该水泥厂现场停机检修，发现高温风机轴承保持架损坏（如图6），与云平台诊断结论一致，检修后更换轴承。

图6 现场检修图

现场更换轴承后重新开机运行，测点振动趋势明显下降，振动频谱信号中未见异常频率成分，如图7所示。

图7 检修后振动频谱图
