背景：电力电子器件的关键作用
电力电子设备是用于调节、控制和转换电能的固态电子装置。随着全球对高效能源传输和可持续发展的需求增长，电力电子技术在新能源发电、电动汽车、工业电源等领域的作用愈发重要。
功率半导体器件（如IGBT、MOSFET、SiC、GaN等）是电力电子系统的核心元件，其性能直接影响系统的效率、可靠性和成本。近年来，以碳化硅（SiC）和氮化镓（GaN）为代表的宽禁带半导体器件凭借高开关频率、低损耗、耐高温等优势，正在逐步取代传统硅基器件。
典型案例：特斯拉的碳化硅革命
2018年，特斯拉率先在Model 3的主驱逆变器中采用SiC MOSFET，全车共搭载24个SiC模块（含48颗SiC裸晶）。相比传统IGBT逆变器，SiC方案效率更高，可提升电动汽车续航里程，同时减少散热需求，降低系统成本。
然而，SiC/GaN器件的高性能也带来了新的设计挑战，尤其是在高开关速度（di/dt）和精确建模方面。如何应对这些挑战，成为工程师必须解决的问题。
挑战一：高di/dt带来的电压尖峰问题

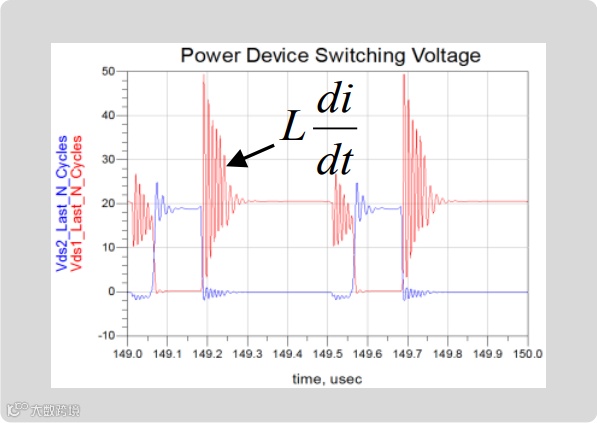

SiC，GaN器件也引入了新的设计挑战，从Vspike=Lparasitic di/dt这个公式可以看出，由于高的di/dt，以及布局引起的寄生电感会产生更大的电压尖峰，从而烧毁电路。如果没有对这些条件进行正确建模，结果可能会出现不准确的功率估计、未发现的EMC问题、未满足的可靠性问题，甚至可能出现非功能性原型。所以，PCB中寄生的电感电容成为一个更大的因素，需要在电路设计时被考虑。
关键影响：
•
EMC问题：高频开关噪声可能干扰系统稳定性。
•
可靠性风险：电压过冲可能击穿器件。
•
仿真误差：若未准确建模寄生参数，仿真结果可能与实际相差甚远。
挑战二：器件模型的精度与可用性问题挑战
SiC/GaN器件的建模面临两大难题：
厂商模型精度不足

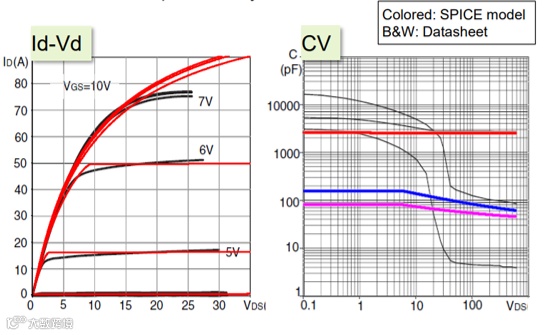

许多模型在静态特性（IV/CV曲线）上表现良好，但开关特性（如栅极电荷、动态损耗）误差较大。
模型获取困难
部分国产器件缺乏官方模型，工程师需自行建模，耗时且易引入误差。
建模关键点：
•
大电压/电流特性：需涵盖器件在高压、大电流下的非线性行为。
•
封装寄生参数：封装引线电感、寄生电容等对高频性能影响显著。
•
热效应：高温可能改变器件特性，需考虑电热耦合模型。
应对方案：模拟优先的设计方法
传统“设计-测试-修改”流程成本高、周期长，而模拟优先（Simulation-First）的方法可在原型制作前预测问题，显著提升效率。
•
零风险验证：仿真不会烧毁电路，可探索极端工况。
•
快速迭代：可以方便的改变一些设计（例如，快速的更换元件，可能缩短或扩大一条线，或增加一个地面平面，或在一条线周围打一些孔）并快速看到修改后的效果。
•
可视化分析：在模拟中，可以探测任何地方。可以方便的使用数据显示来绘制图形，也可以使用3D可视化动图来呈现表面电流，并看到热分布。
•
全透明分析：整个设计是一个透明的白盒。有助于了解问题所在，并提出解决方案。
•
成本最优化：减少原型次数，缩短开发周期。
这种模拟优先的设计方法，要求有精准的器件模型。所使用的工具需要集成原理图和布局环境，以便包含布局寄生效应，需要嵌入电磁仿真引擎来提取布局寄生效应，并自动将其包含在电路仿真中。这个过程被称为电路-电磁联合仿真。
Keysight开发了一套最先进的功率器件建模仿真工具，允许电力电子电路设计师轻松地完成从测试到建模再到仿真的完整解决方案。该测试套件由半导体参数分析仪、网络分析仪和双脉冲测试仪硬件组成，从实际的功率器件测量获得器件真实的特性数据。测试数据可方便地导入Keysight IC-CAP来提取功率器件模型（包含由Keysight 开发的适用于Si/SiC Power Mos的模型，IGBT的模型，CMC（模型紧凑型委员会）认证的ASM-HEMT GaN的模型以及用户自定义的模型）。
这些模型可用于Keysight ADS 电路设计软件，以模拟和分析器件对设计的性能，可靠性和电磁干扰的影响。可以在第一个原型之前进行设计更改，从而减少不必要的设计周期，从而节省时间和成本。
•
硬件测试：通过半导体参数分析仪、网络分析仪等获取器件真实特性。
•
建模工具（IC-CAP）：支持Si/SiC MOSFET、IGBT、GaN HEMT等模型提取。
•
仿真平台（ADS）：嵌入寄生参数，实现高精度系统级仿真。
结语：仿真驱动未来电力电子设计
随着SiC/GaN器件的普及，电力电子系统正朝着高频、高效、高集成度方向发展。通过精准建模和模拟优先策略，工程师可提前规避风险，加速产品落地。未来，人工智能辅助建模、多物理场协同仿真等技术将进一步推动电力电子设计的革新。
