本报告基于瑞士联邦理工学院（ETH Zurich）Power Electronic Systems Laboratory发布的教程，对固态变压器（Solid-State Transformer, SST）技术进行了全面梳理。报告阐述了SST的工作原理及其相较于传统工频变压器（LFT）的颠覆性优势，系统分析了其关键技术、拓扑结构、工业应用场景，并深入探讨了当前面临的主要挑战与未来研究方向。SST被视为未来智能电网、可再生能源集成、数据中心和交通电气化等领域的关键使能技术。
一、 引言：SST的基本概念与核心动机

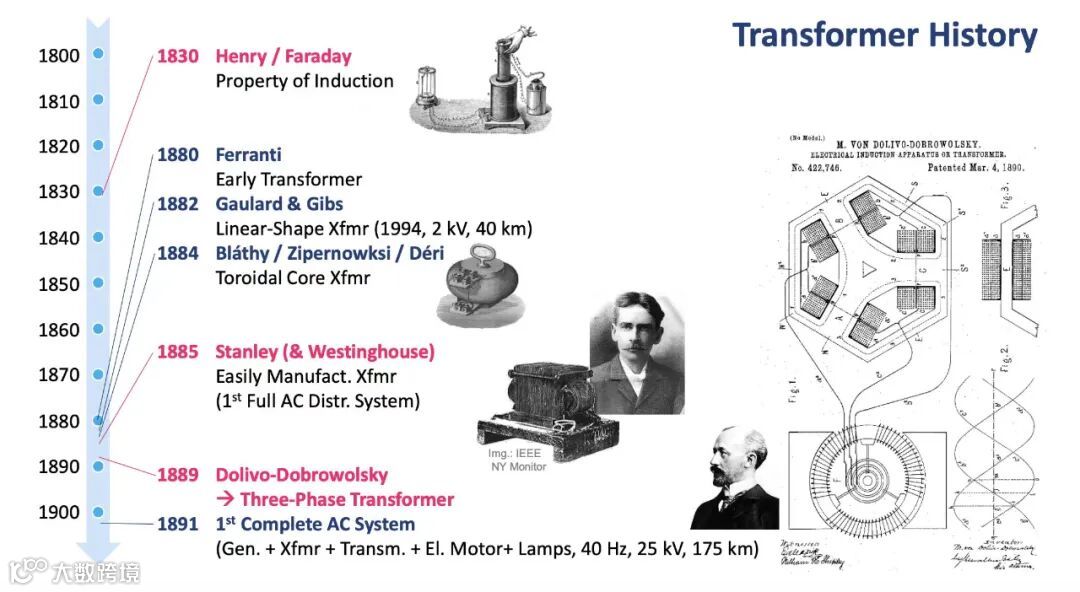

1.1 传统变压器的局限性
传统工频变压器（50/60 Hz）虽然效率高、可靠性好、成本低，但其存在固有缺陷：
体积与重量大：低频工作导致磁芯和绕组尺寸巨大。
功能单一：无主动控制能力，无法调节电压、补偿无功、抑制谐波。
适应性差：对直流偏置、负载不平衡和谐波敏感。
接口固定：通常仅支持交流-交流转换，难以直接接入直流系统。

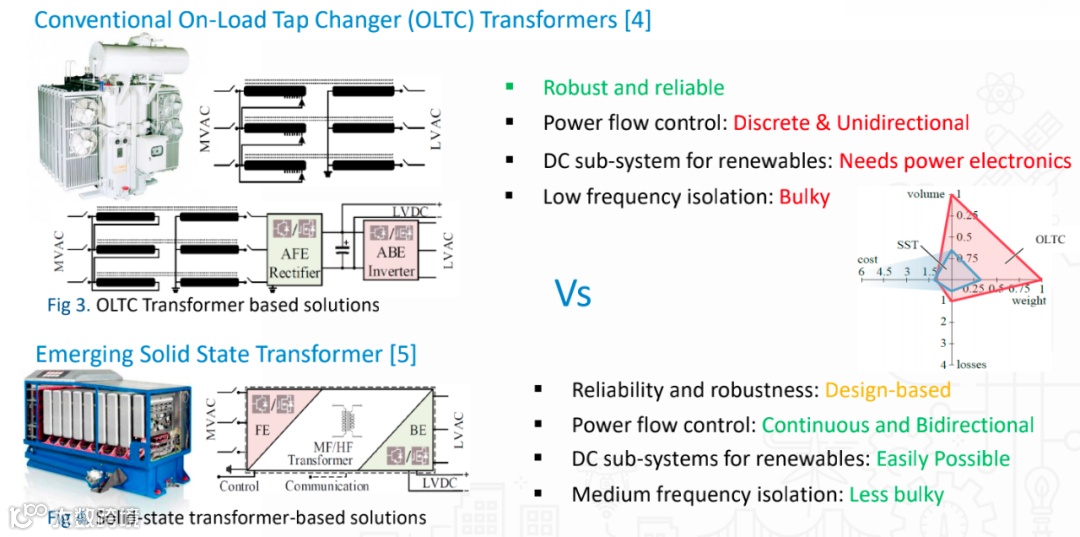

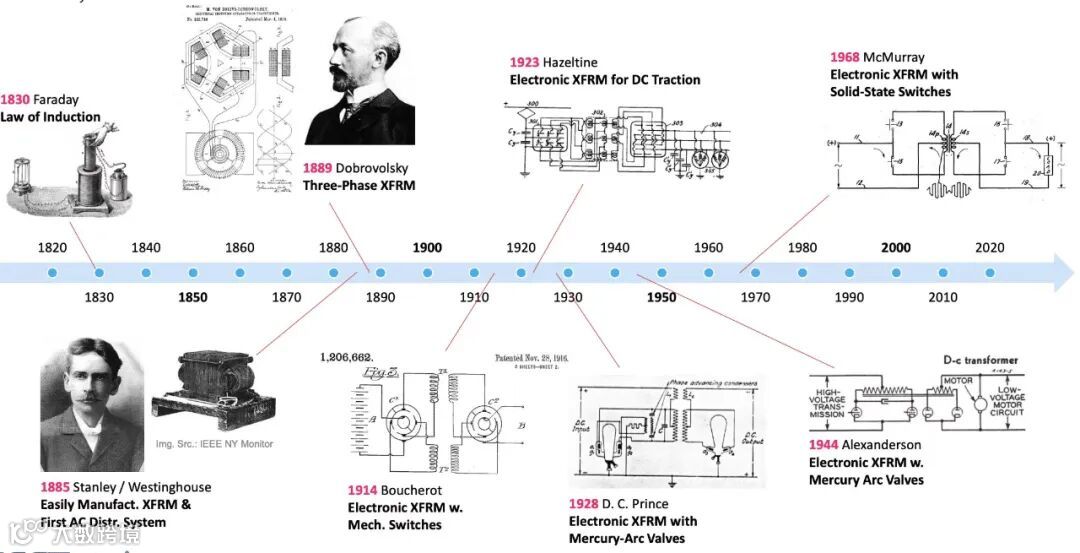

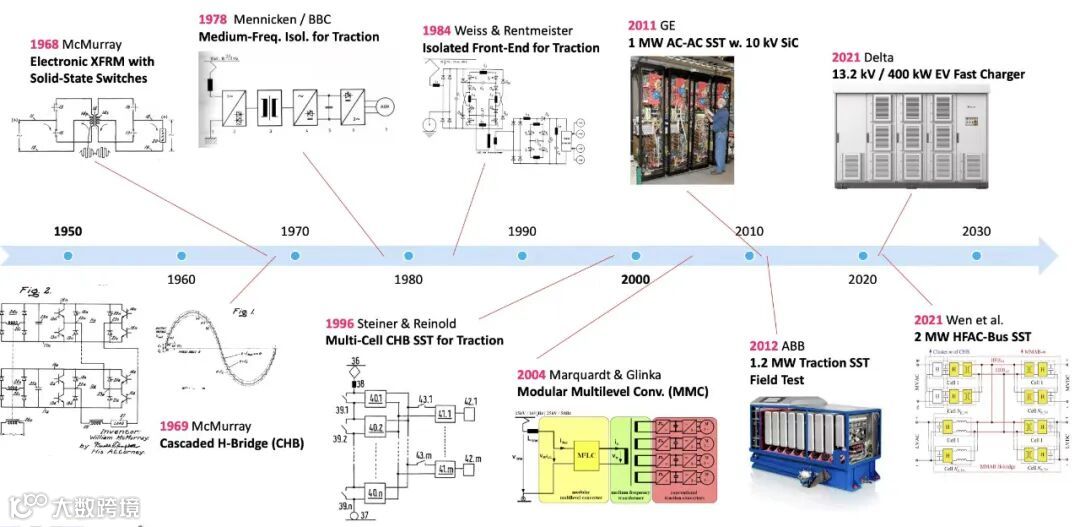

1.2 SST的核心优势
SST通过高频电力电子变换技术，彻底改变了能量变换形式：
高频隔离：采用中频变压器（MFT, 通常kHz级别），显著减小体积和重量（体积∝1/f）。
完全可控：实现有功/无功功率独立控制、电压平滑调节、故障电流限制等高级功能。
通用接口：可灵活实现AC/AC、AC/DC、DC/DC等多种变换，是未来交直流混合电网的理想枢纽。
高功率密度：特别适用于空间和重量受限的应用场合（如轨道交通、船舶、数据中心）。
二、 SST关键技术深度分析
2.1 核心功率变换拓扑
双有源桥（DAB）：最主流拓扑之一。通过控制桥间相位差来调节功率，可实现软开关（ZVS），降低损耗。适用于需要广泛功率控制的范围。
直流变压器（DCX）：工作在谐振频率，实现固定的电压变换比，像“传统变压器”一样无需控制即可传输功率。结构简单、可靠性高，特别适合多模块串联输入系统（如ISOP），可实现自然均压。
模块化多电平换流器（MMC）：适用于更高电压等级，模块化程度高，冗余性好，输出波形质量高，但控制和电容电压均衡算法复杂。
分类：可分为输入串联输出并联（ISOP）、隔离前端（IFE）、隔离后端（IBE） 等结构，以适应不同的应用需求。
2.2 功率半导体器件
SiC MOSFET：是SST发展的关键推动力。其击穿场强高、开关速度快、导通电阻小，非常适合中高压、高频应用。10kV及以上等级的SiC器件正在推动单管或少数器件串联实现中压接口，减少模块数量，缓解“模块化惩罚”。
IGBT：目前中压领域应用最广泛的器件，技术成熟，成本相对较低，但开关频率和性能通常不如SiC。
2.3 中频变压器（MFT）

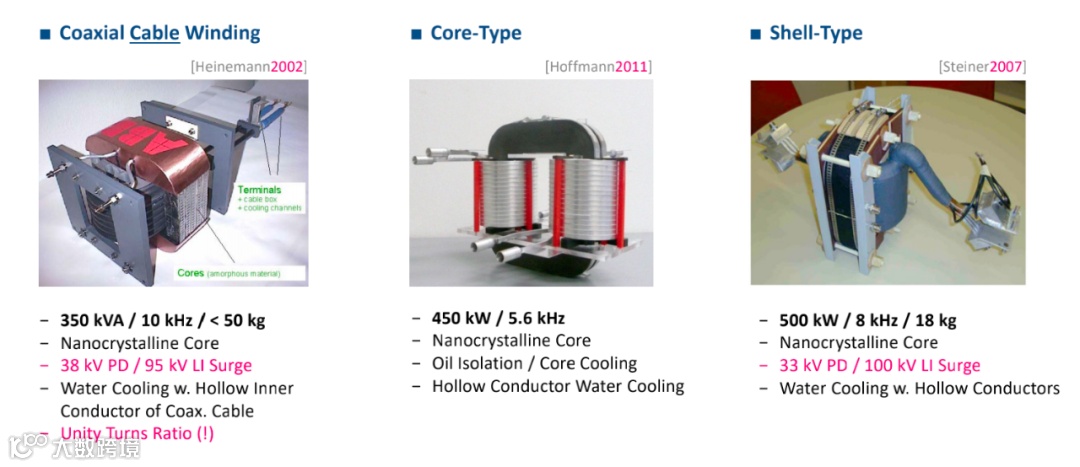

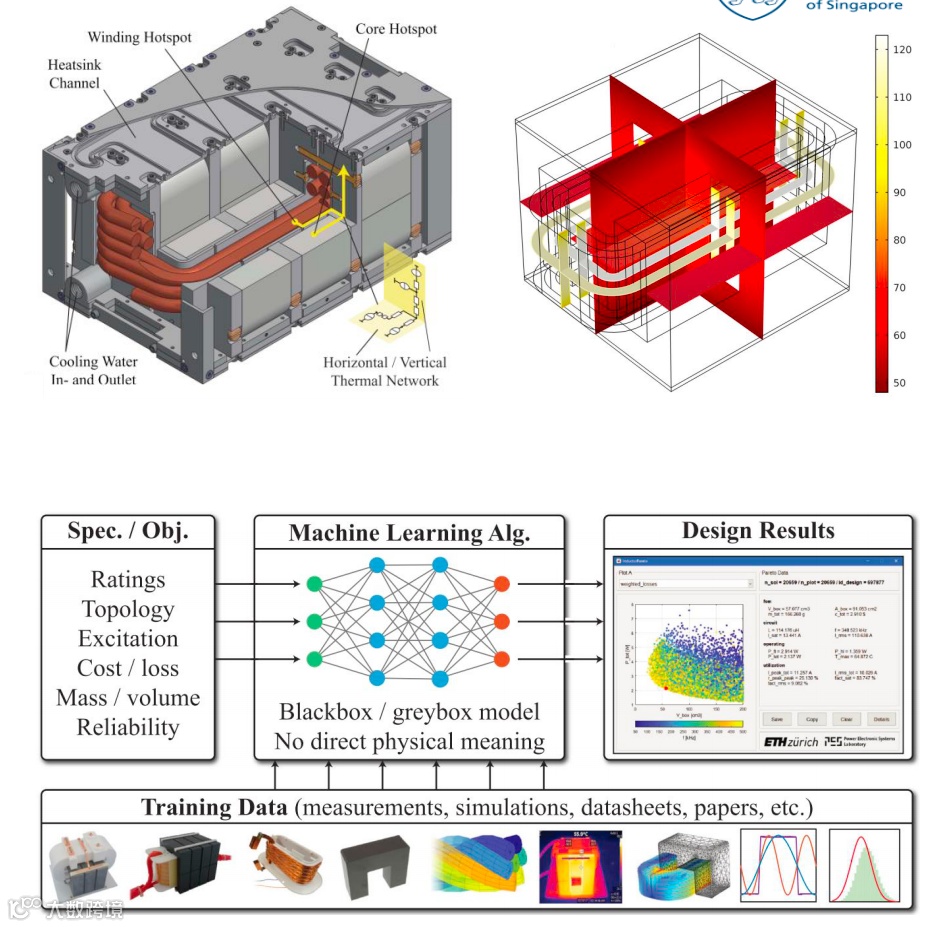

MFT是SST的核心与设计难点：
设计挑战：高频下涡流损耗、 proximity效应显著；绝缘要求（尤其耐雷电冲击水平BIL）不随频率降低，成为体积限制因素；散热与绝缘之间存在权衡。
材料：硅钢、非晶合金、纳米晶、铁氧体等，根据频率和功率等级选择。
结构：壳式（E型）结构更常见，利于控制漏感和寄生参数。
冷却：高效设计可采用空气冷却，追求极限功率密度则需液冷（水或油）。
2.4 系统级挑战
绝缘协调（Isolation Coordination）：必须满足严格的安全标准（如IEC 62477-2），爬电距离和电气间隙是决定设备体积的关键因素。
保护（Protection）：中压电网的雷击、短路等故障会对SST造成严重冲击。保护方案需考虑选择性、速动性、可靠性，且保护要求会显著影响SST的输入电感和半导体选型。
可靠性（Reliability）：多模块设计可通过冗余（如N+1） 提高系统可靠性。但控制、辅助电源等非冗余部分可能成为系统可靠性的瓶颈。
三、 工业应用场景
3.1 下一代轨道交通牵引系统
应用最早、最成熟的领域。替代机车上的工频牵引变压器，实现AC-DC转换。
显著优势：减重50%以上，提升效率2-4%，节省空间。
3.2 可再生能源与新型电网

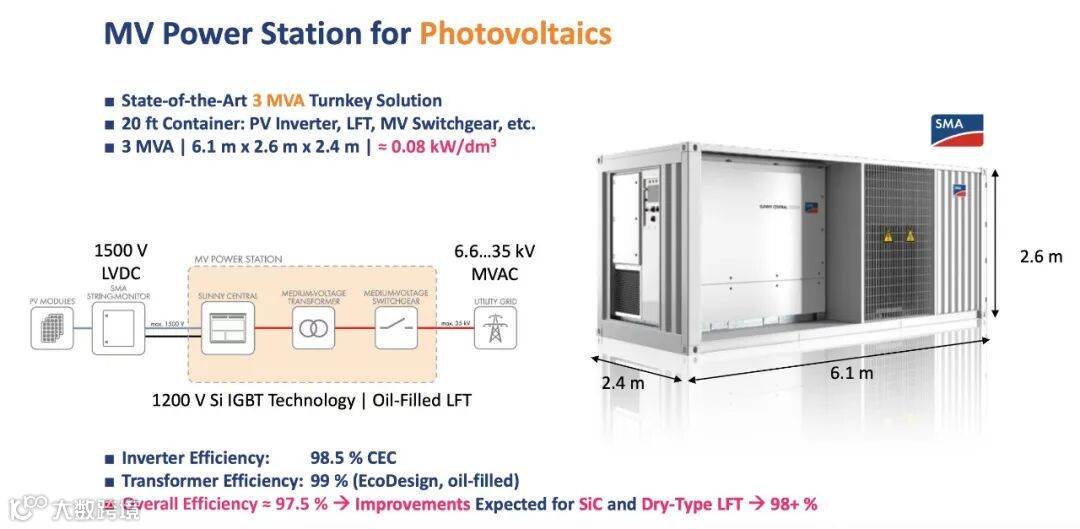

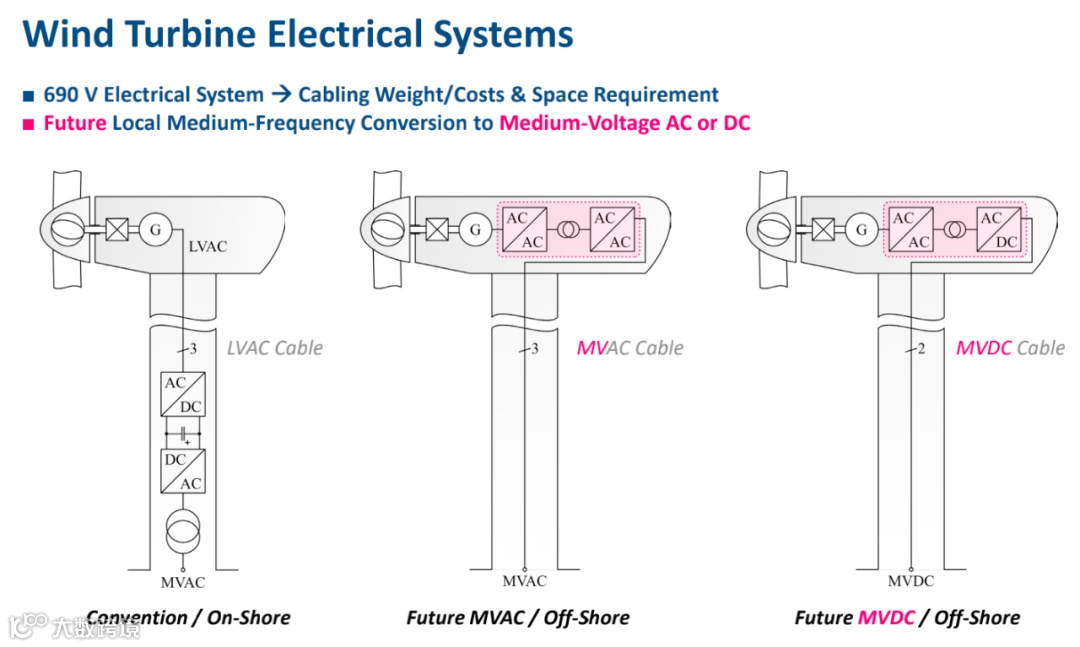

风电/光伏：实现风机/光伏阵列的中压直流汇集，减少电缆损耗和成本，便于接入HVDC输电。
直流微网：作为AC/DC和DC/DC接口，实现可再生能源、储能、负载的灵活接入和能量管理。
智能电网：作为“能源路由器”，提供电压支撑、电能质量调节、双向功率流控制。
3.3 数据中心供电
替代传统“LFT + 服务器电源”架构，实现MVAC直接到LVDC（如48V）甚至更低电压的转换，减少转换级数，提升整体效率。

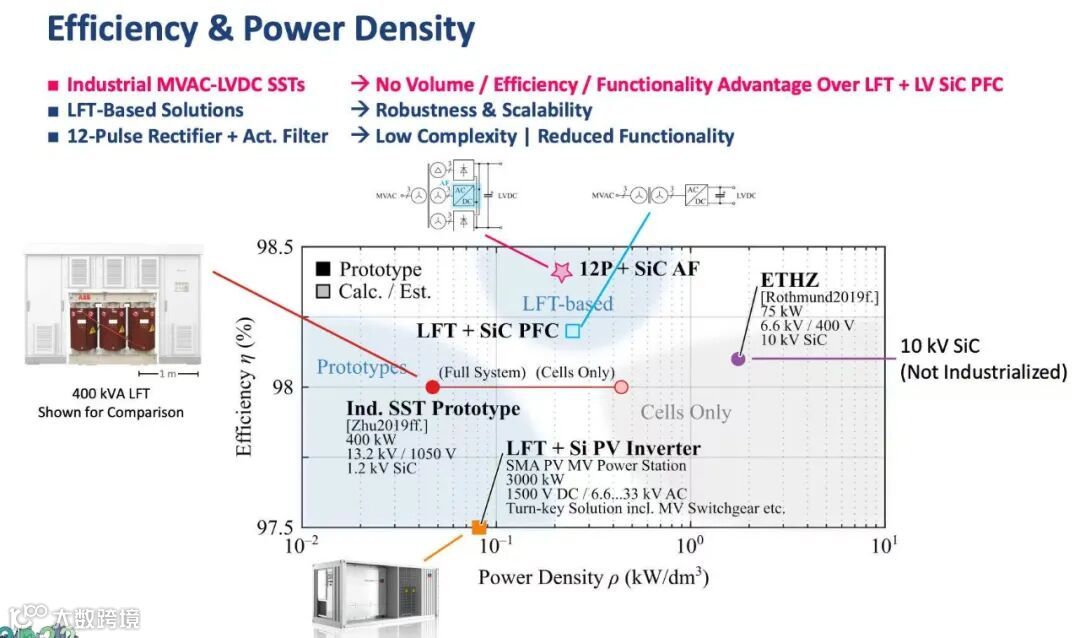

挑战：目前SST在效率和功率密度上相比高效LFT+SiC整流方案的优势尚不明确，且复杂性和成本更高。

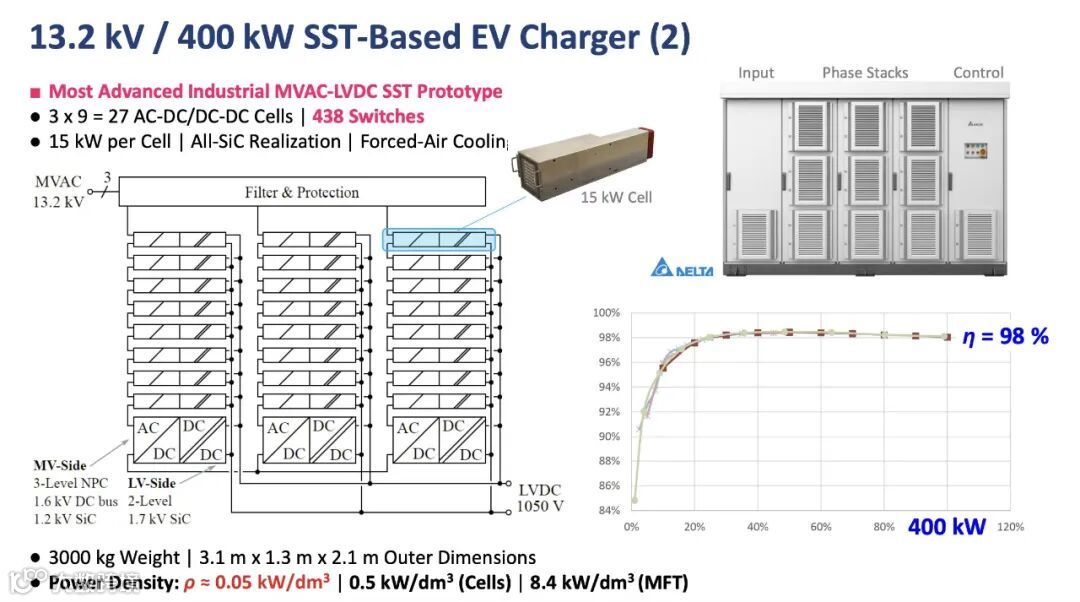

3.4 电动汽车超快充电（XFC）
直接接入中压电网（10kV或35kV），提供MW级充电功率，实现“加油式”体验。

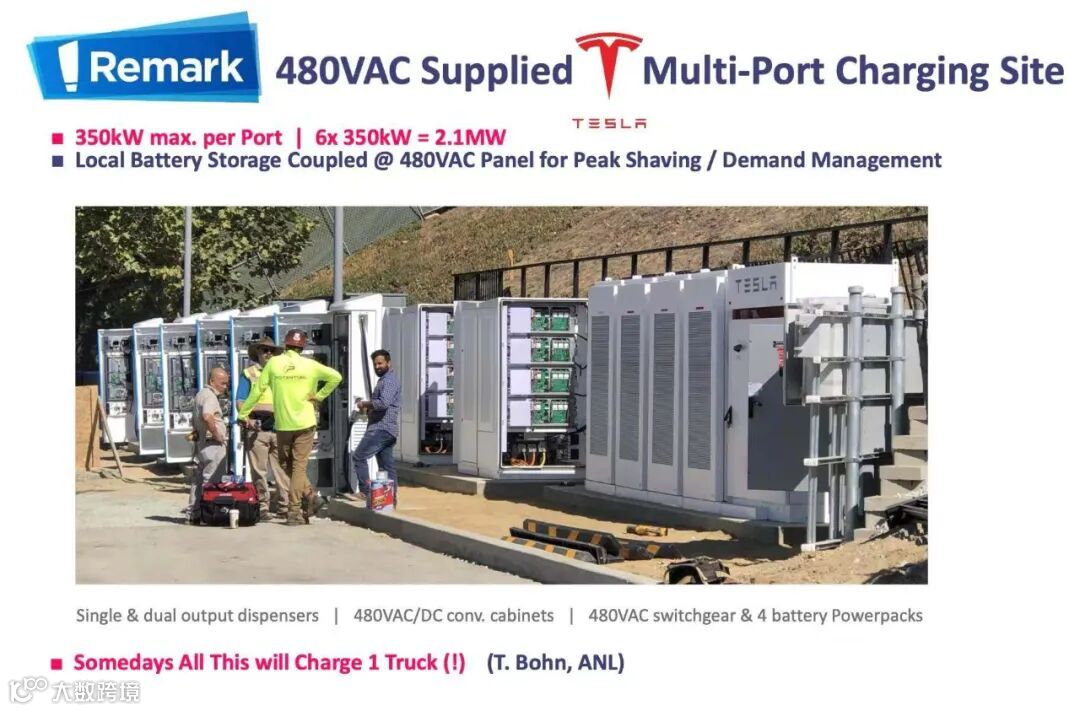

构建能源枢纽：集成本地储能和光伏，进行峰值功率削减，并为电网提供辅助服务（V2G）。
3.5 其他特殊应用
船舶电力推进：用于中压直流配电系统，优化发电机负载分配，集成储能。
航空电力系统：为多电/全电飞机提供轻量化、高功率密度的配电解决方案。
港口“冷铁”：为停靠船舶提供中压岸电，关闭辅机，减少排放和噪音。
四、 挑战与未来研究方向
4.1 当前主要挑战
成本过高：目前SST的资本性支出（CAPEX）远高于传统LFT方案。
模块化惩罚（Modularity Penalty）：模块数量增加导致系统体积、重量和复杂度非线性上升，抵消了MFT带来的高功率密度优势。
效率瓶颈：多级转换（AC-DC + DC-DC + DC-AC）导致效率难以超越高效LFT（>99%）+ 高效变流器（>99%）的组合。
标准化与可靠性：缺乏统一的标准和长期现场运行数据，可靠性验证和寿命预测是产业化关键。

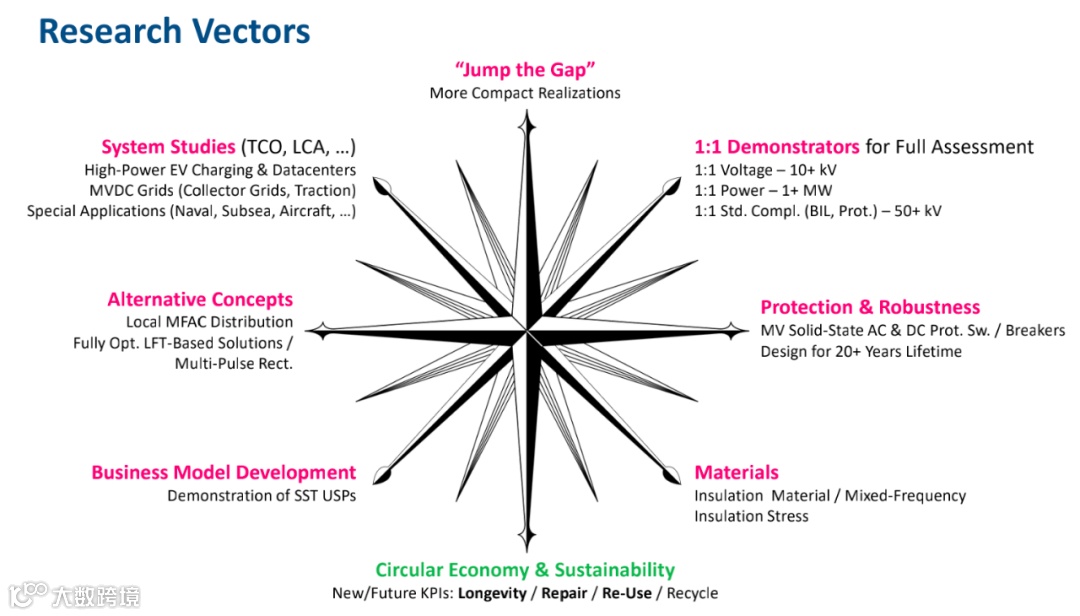

4.2 未来研究方向
器件与材料：发展更高压（>15kV）的SiC器件；开发低损耗、高导热、高绝缘强度的新型材料。
拓扑与集成：优化拓扑以减少开关器件数量；探索MMC等更紧凑的结构；发展系统级集成技术，减小辅助系统和保护的体积。
跳越 gap：建设全规格（全电压、全功率、全标准） 的示范工程，进行客观评估。
系统研究：开展全面的总拥有成本（TCO） 和全生命周期评估（LCA） 研究，明确SST的真正价值主张。
可持续发展：从设计之初就考虑可维修性、可回收性和循环经济，应对电子废物挑战。
五、 总结与展望
固态变压器（SST）远不止是变压器的替代品，它是一个多功能、可控的智能电网节点。虽然目前在成本和成熟度上无法与传统方案全面竞争，但其在功能多样性、可控性和对直流电网的天然支持方面的优势是革命性的。
未来的发展依赖于跨学科合作（电力电子、材料、高压绝缘、热管理、控制）和明确的应用驱动。在牵引、船舶、直流汇集等特定领域，SST已展现出不可替代的价值。随着SiC技术、拓扑创新和系统优化的不断进步，SST有望在未来十年内逐步走向更广泛的市场应用，成为构建高效、灵活、 resilient 的未来能源系统的基石技术。
资料来源：
Kolar, J. W., & Huber, J. (2022). Solid-State Transformers: Fundamentals, Industrial Applications, Challenges. Power Electronic Systems Laboratory, ETH Zurich. Retrieved
