汇川H5U是汇川技术推出的一款高性能EtherCAT总线小型PLC，专为多轴运动控制和复杂工业场景设计，具备高可靠性、强扩展性和智能化编程等优势。以下从核心性能、硬件架构、软件生态及典型应用等方面进行专业解析。
核心性能与技术亮点
EtherCAT总线支持
H5U为汇川首款支持EtherCAT总线的小型PLC，可实现最多32个EtherCAT轴的同步控制，满足高精度、高速度的多轴点位控制需求，适用于视觉定位、机器人协同等自动化场景。
高速输入输出能力
本体集成4路200kHz高速输入与4路200kHz高速输出，支持4轴脉冲输出及4路编码器计数（含4倍频、方向控制），适用于高速定位与反馈检测。通过扩展模块可支持模拟量、热电偶/热电阻温度检测等功能，满足多样化工业信号处理需求。
网络通信多样性
支持EtherCAT、以太网（MODBUS-TCP、TCP/IP、UDP）、CAN及RS485（MODBUS、自由协议）等多种通信接口，实现设备层、控制层与信息层的高效互联，适配工业物联网（IIoT）系统架构。
硬件架构与扩展性
模块化设计
采用插拔式端子与模块化结构，主控单元（如H5U-1608MT）可搭配GL20系列I/O模块、GR10系列EtherCAT从站模块等，最大支持扩展至8个模块，灵活应对不同规模项目需求。
工业级可靠性
工作温度范围宽达-20℃~60℃，通过CE/UL认证，适应严苛工业环境。分布式扩展模块（如GR系列）支持24V外部供电，提升系统稳定性与抗干扰能力。
软件生态与开发体验
AutoShop编程软件
支持梯形图、ST语言及图形化块指令编程，内置FB/FC功能块，支持工艺逻辑封装与复用，显著提升开发效率。提供智能输入提示、免编程伺服调试界面和图形化在线监控功能，降低调试门槛。
调试与维护工具
支持U盘程序备份与还原，内置事件日志功能便于故障追溯。可与汇川IT7000触摸屏实现自定义变量直接通信，简化人机交互系统设计。
典型应用场景
电子制造领域
在PCB自动检测线中，通过EtherCAT联动视觉系统与分拣机构，实现0.02mm级定位精度，检测速度可达每分钟30片。贴标机、修边机等设备借助多轴协同控制，满足高速生产节拍要求。
工业自动化集成
广泛应用于锂电、硅晶等行业非标设备，实现与机器人、扫码枪、MES系统的高效协同。在包装、物流分拣场景中，通过Modbus TCP协议实现跨设备数据互通，提升产线智能化水平。
技术优势总结
- 高性价比：相较西门子S7-200等外资品牌，在同等性能下更具价格优势，并提供本土化技术支持。
- 易用性强：支持状态机编程、中断处理机制与模块化设计，简化复杂逻辑开发流程。
- 扩展灵活：支持本地与远程I/O扩展，便于产线后续升级与功能拓展。

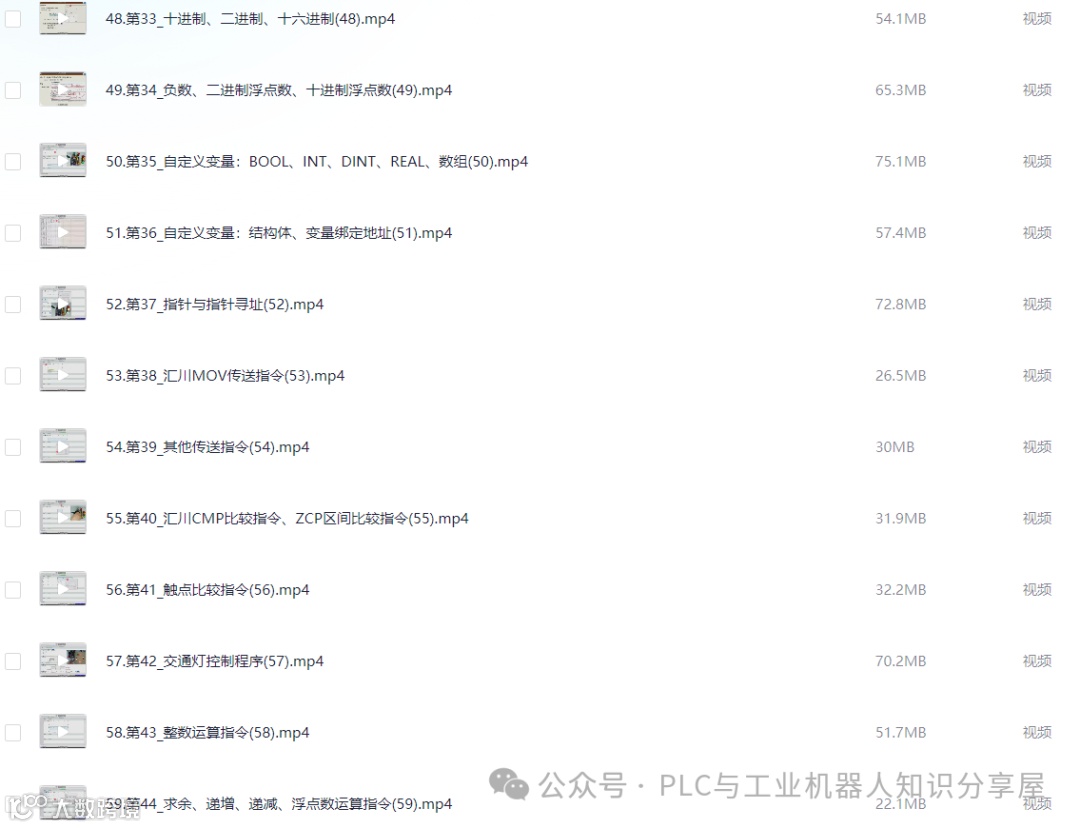

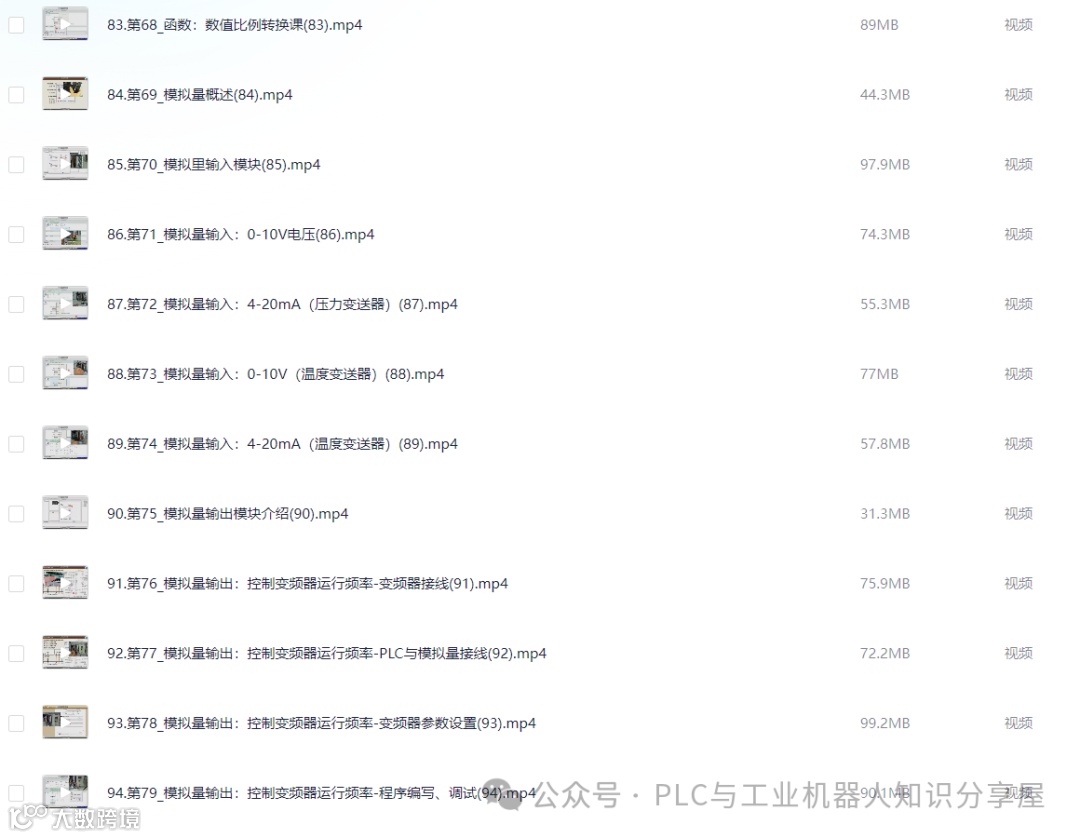

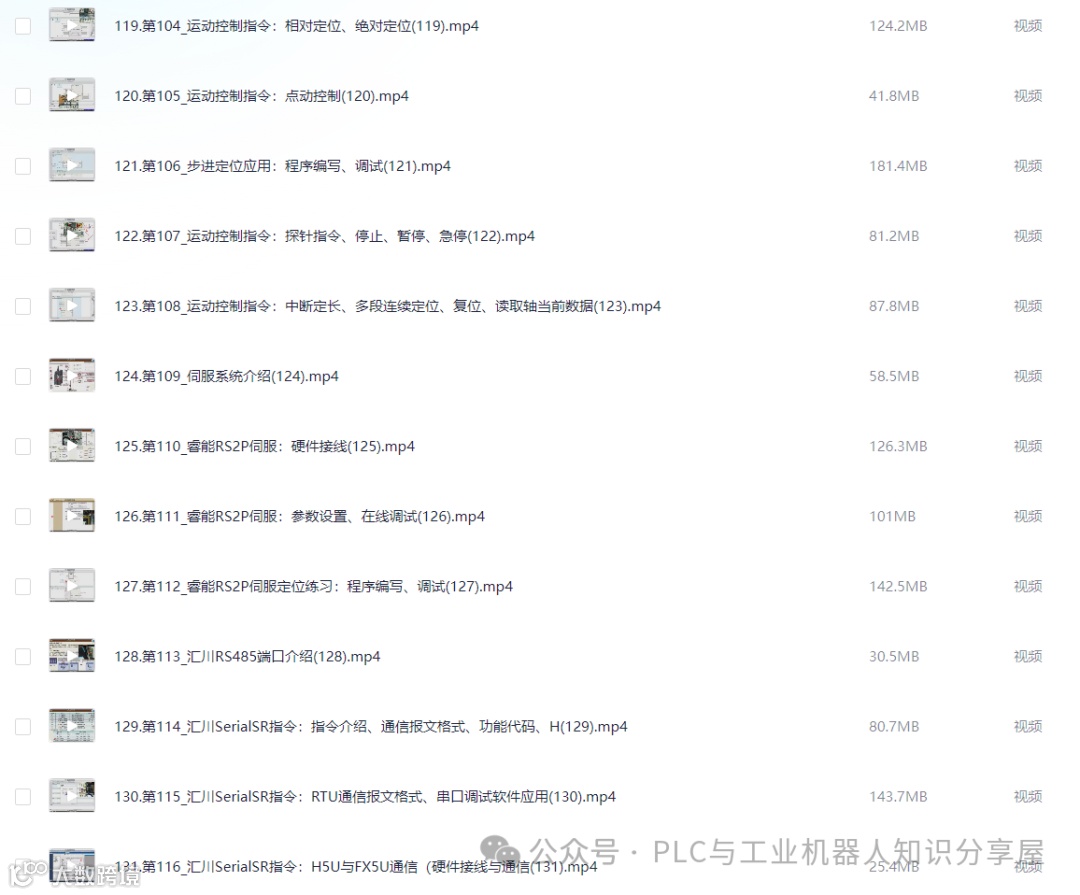

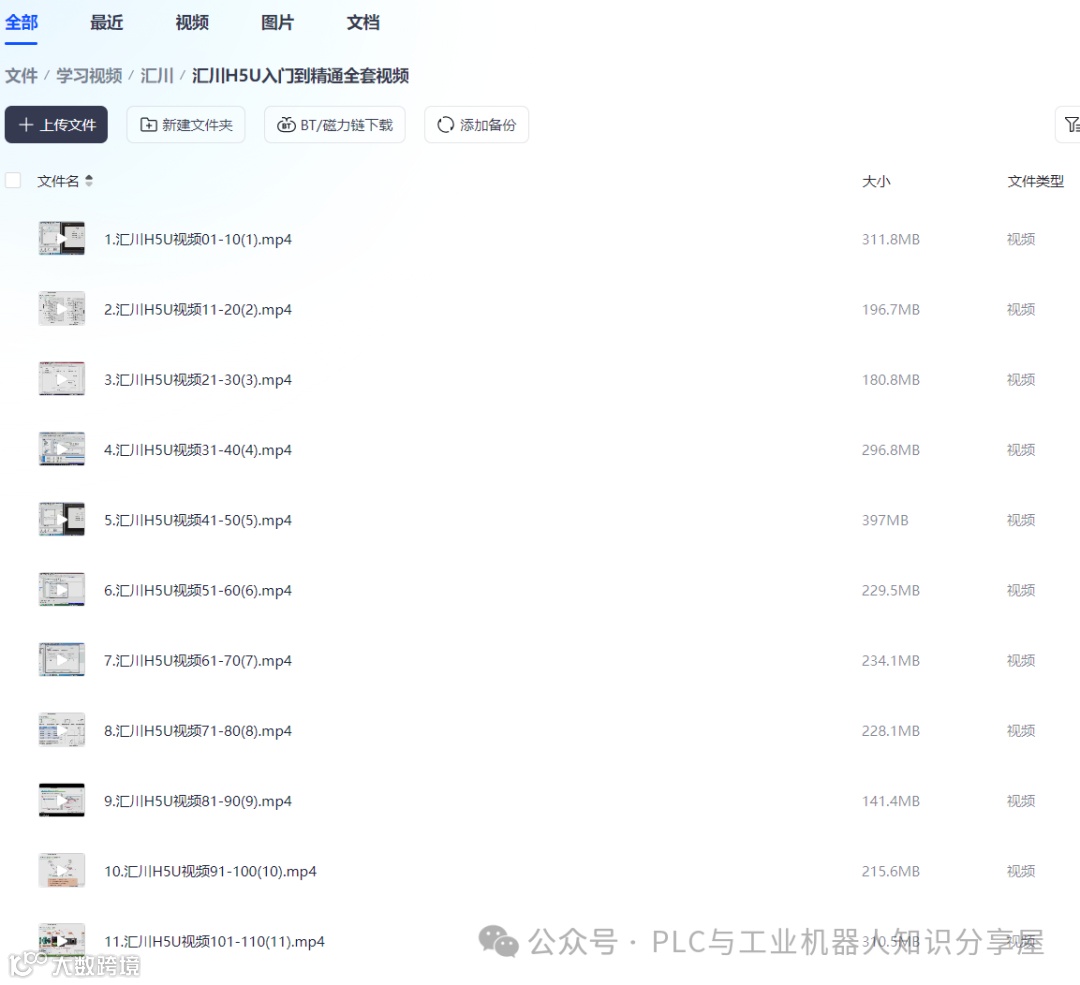

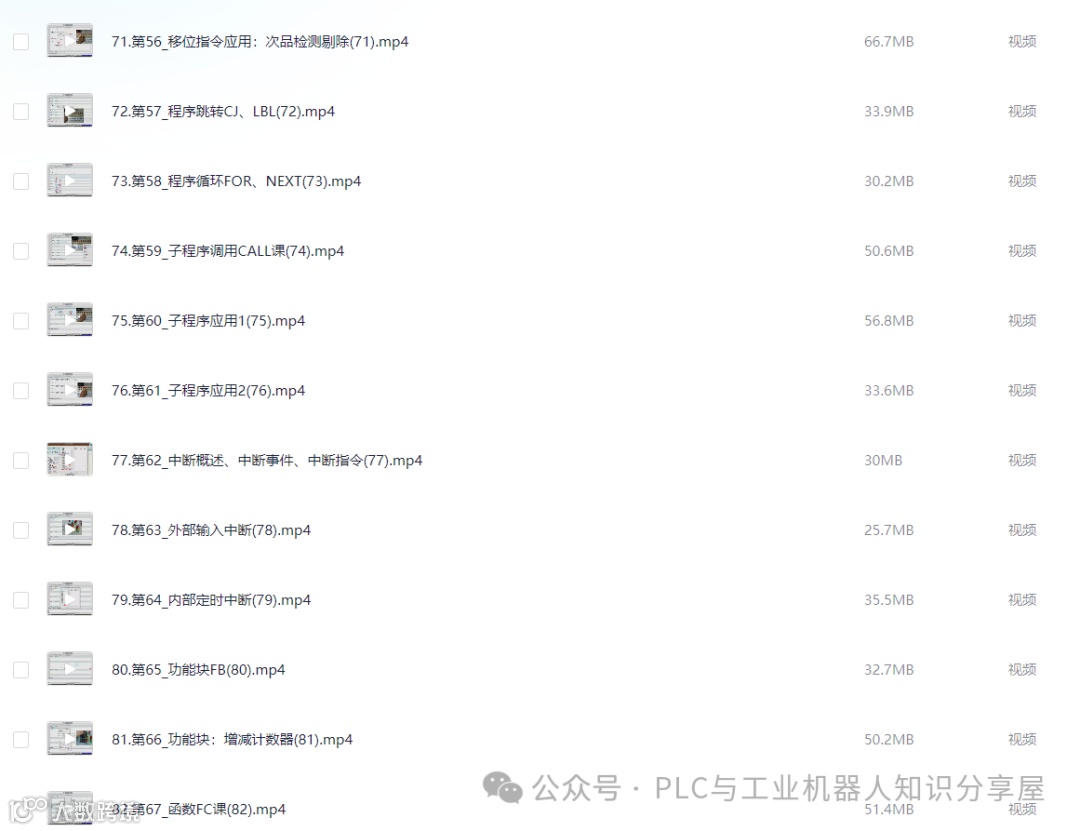

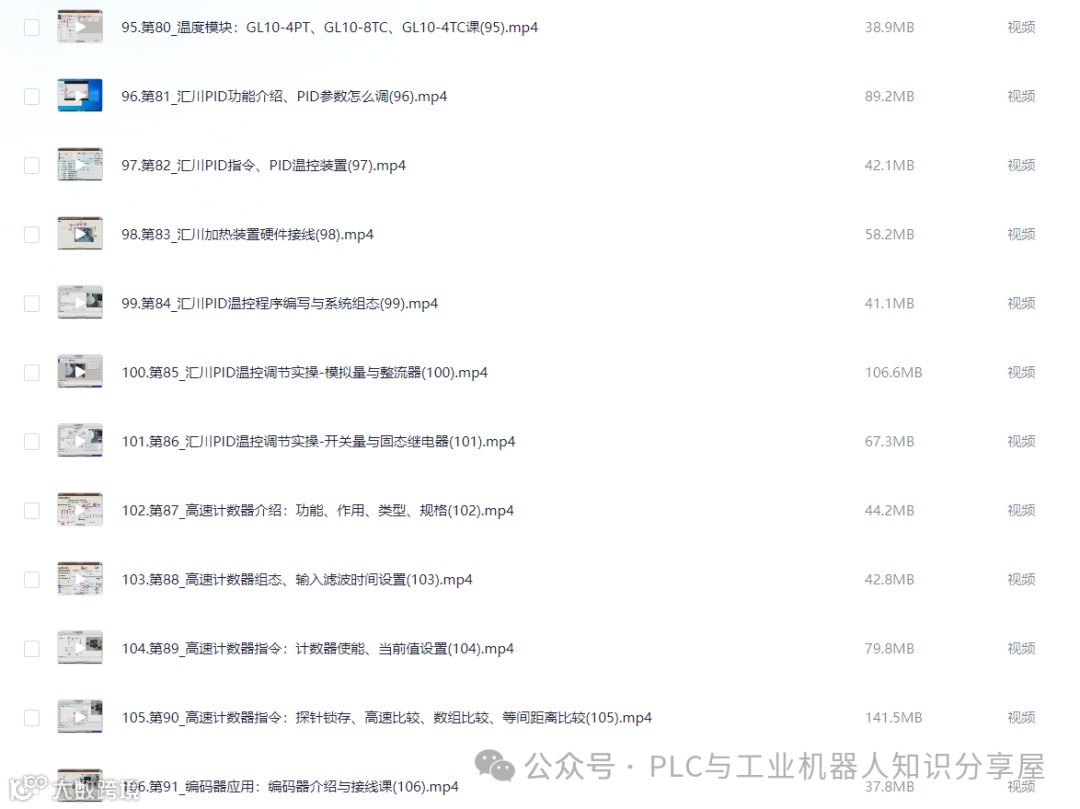

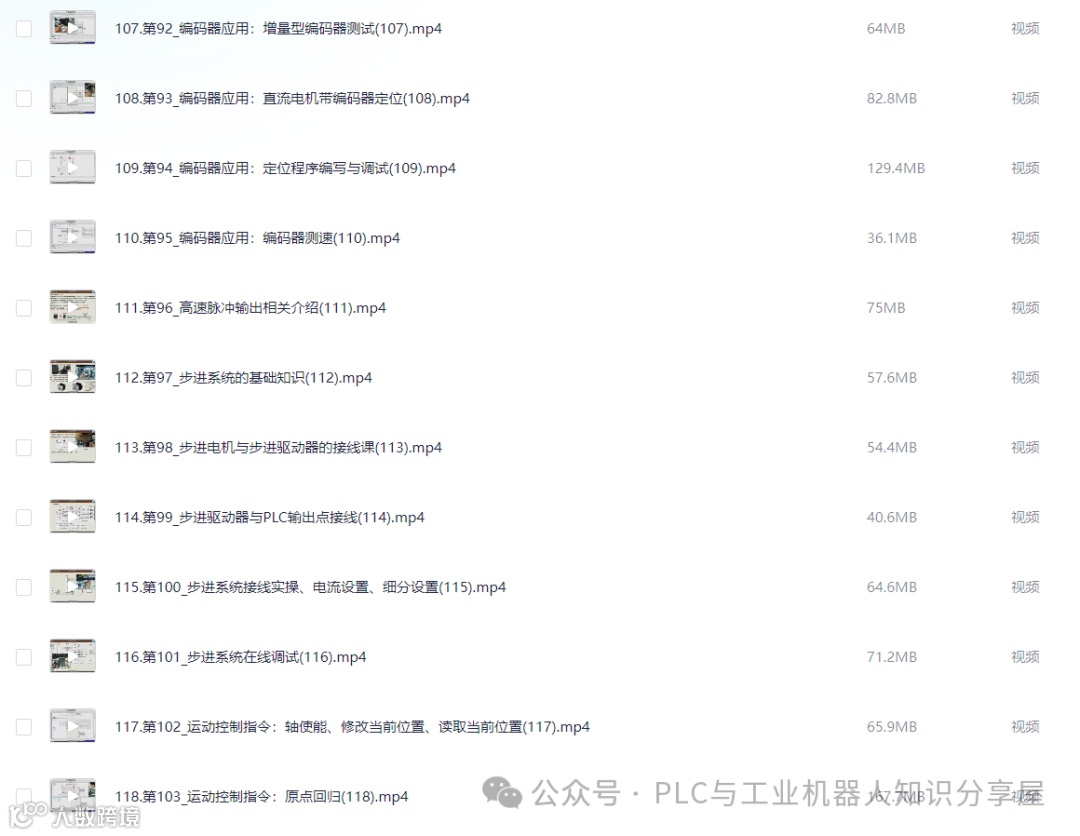

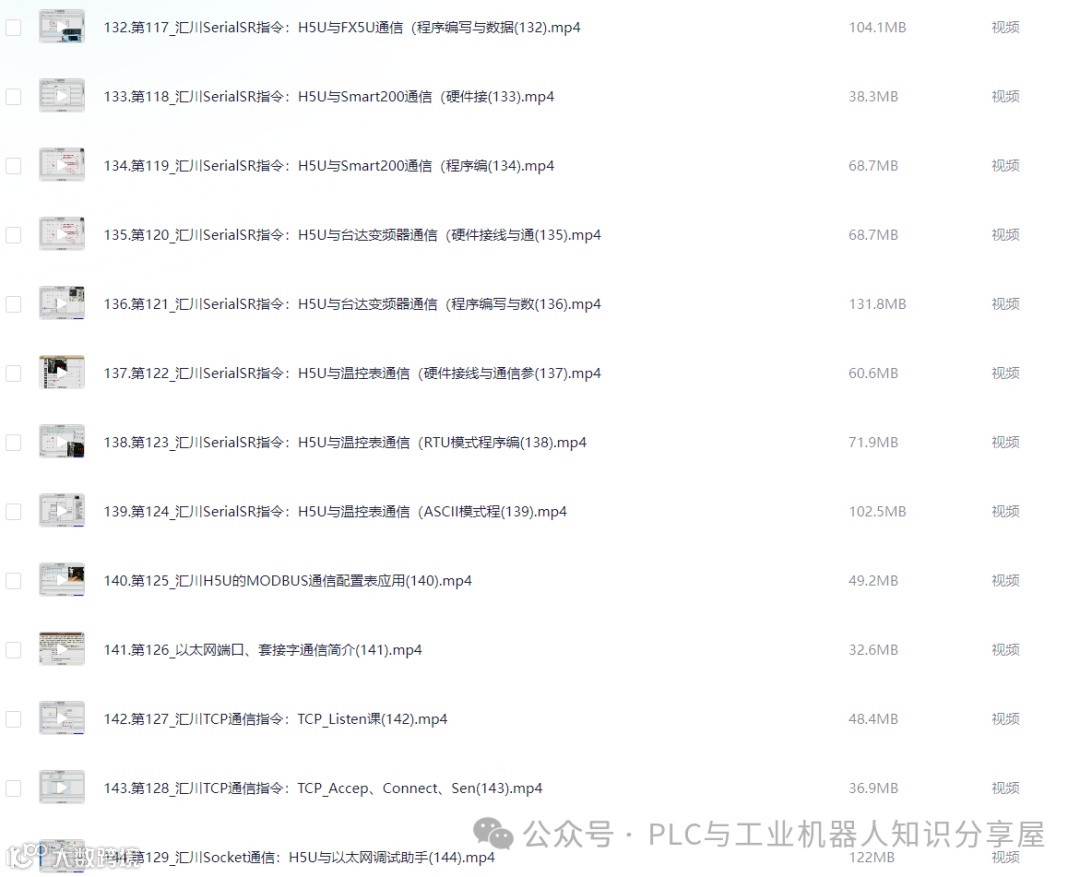

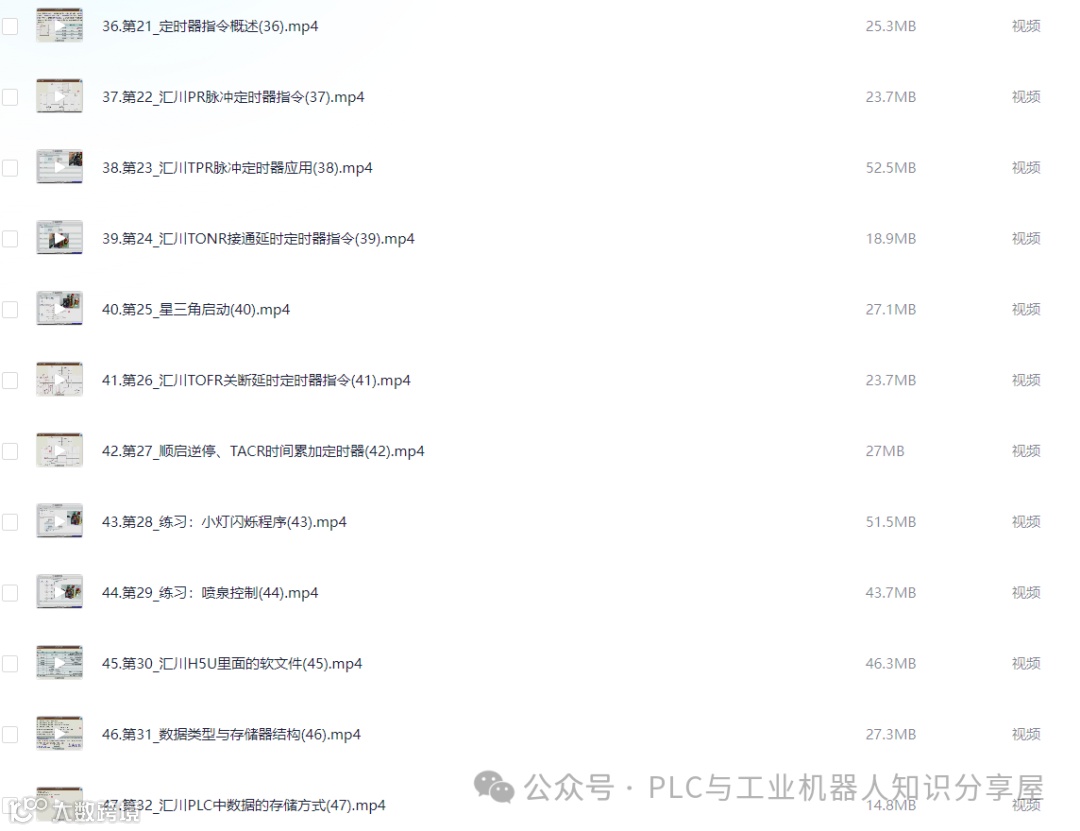

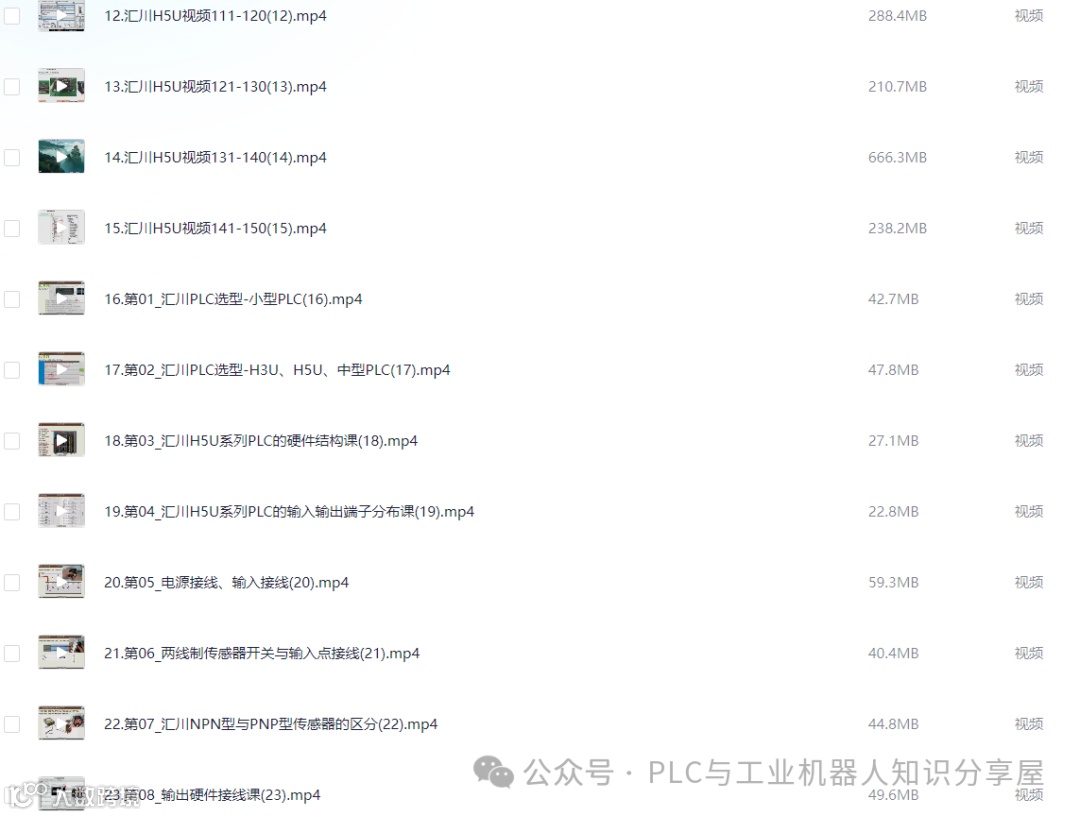

视频目录
