分享一些客户对承包商或OEM提出的机械设备安全要求

序号

审核内容/审核方式

具体要求

备注

承包商或OEM是否对机械设备进行了全面的风险评估并记录结果?

所有设备须完成基于ISO 12100原则及ISO 13849风险图谱的风险评估，并在设备投运前提交完整记录供EHS部门验收。评估流程应包括：

• 确定机器使用限制及可预见误用
• 识别潜在危害与危险工况
• 评估伤害严重性与发生概率
• 判断是否需实施风险降低措施
• 通过设计或防护手段消除或降低风险

危险识别

承包商或OEM是否在风险评估后已采取风险减少措施将风险减小至可接受水平？

应在风险评估基础上实施有效保护措施，确保所有机械相关风险降至可接受程度，并进行二次评估验证效果。

危险控制

承包商或OEM是否提供了完整的设备相关文档？

应根据用户需求规范和风险评估结果提供以下文件：

• 安全要求规范
• 安装、操作与维护说明
• 电气原理图、气路/液压系统图
• 元器件清单及备件清单

技术文件

所有设备的安全控制系统是否符合风险评估所需的安全性能等级并经过验证？

安全控制系统应包含以下安全部件：

• 输入端：急停按钮、双手控制装置、使能开关、安全开关、拉绳开关、编码器、门系统、光幕、扫描仪、地毯、权限系统
• 控制器：安全继电器、安全PLC
• 输出端：强制断开继电器、镜像触点接触器、带安全转矩停止的伺服/变频器、电磁阀等认证部件

系统设计须满足ISO 13849-1和ISO 13849-2要求，具备足够诊断覆盖率，并通过桌面审查验证架构、组件选型与功能安全性。

控制可靠性

机械式防护的安全距离是否符合ISO 13857标准？

防护装置应防止人员接触运动部件，其高度与开口尺寸须符合ISO 13857规定：

• 高风险区域上伸触及高度≥2700mm，低风险≥2500mm
• 开口＞120mm时采用“越过防护”安全距离
• 槽型开口窄边＞180mm，方形/圆形开口边长/直径＞240mm时允许全身进入

安全防护

固定式防护装置是否符合ISO 14120标准？

设计安装不得引入新危险，需满足：

• 抗冲击、耐变形，生命周期内功能稳定
• 不影响污染物排放，易于清洗、防腐蚀
• 避免尖角、锐边、突出物
• 连接件牢固且需工具拆卸
• 材料选择适配加工工艺
• 月度以上频率访问区域应采用联锁防护

机械机构

联锁防护装置是否符合ISO 14119标准？

联锁装置应实现以下功能：

• 防护未关闭时，危险功能无法启动
• 运行中打开防护，立即发出停机指令
• 关闭后可恢复运行，但不会自动重启

附加要求：

• 无锁定型：开启即停机
• 带锁定型：危险解除后方可解锁，无条件解锁时间大于停机时间
• 考虑紧急逃生与防误操作设计
• 符合ISO 13849-1规定的安全等级

安全联锁

避免人体各部位挤压的最小间距是否符合ISO 13854？

为防止挤压伤害，最小间距应满足：

• 身体：500mm
• 头部：300mm
• 腿部：250mm
• 脚：120mm，脚趾：50mm
• 臂：120mm，手腕拳：100mm
• 手指：25mm

防止挤压

急停按钮及功能设计是否符合ISO 13850？

关键要求：

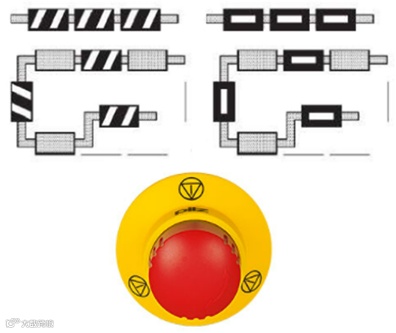

• 每个操作位急停范围应直观可视（图示或位置），无需查阅文档识别
• 致动机构为红色，背景黄色，禁止覆盖文字或符号
• 宜用手掌触发，嵌入式按钮不得加装妨碍触发的防护罩
• 安装高度0.6m～1.7m之间
• 所有模式下有效，优先于其他功能；复位不自动重启
• 安全回路性能等级不低于PLc（ISO 13849-1）
• 停止类型仅允许0类（切断动力源）或1类（可控停机后断电），禁用2类

急停装置

10

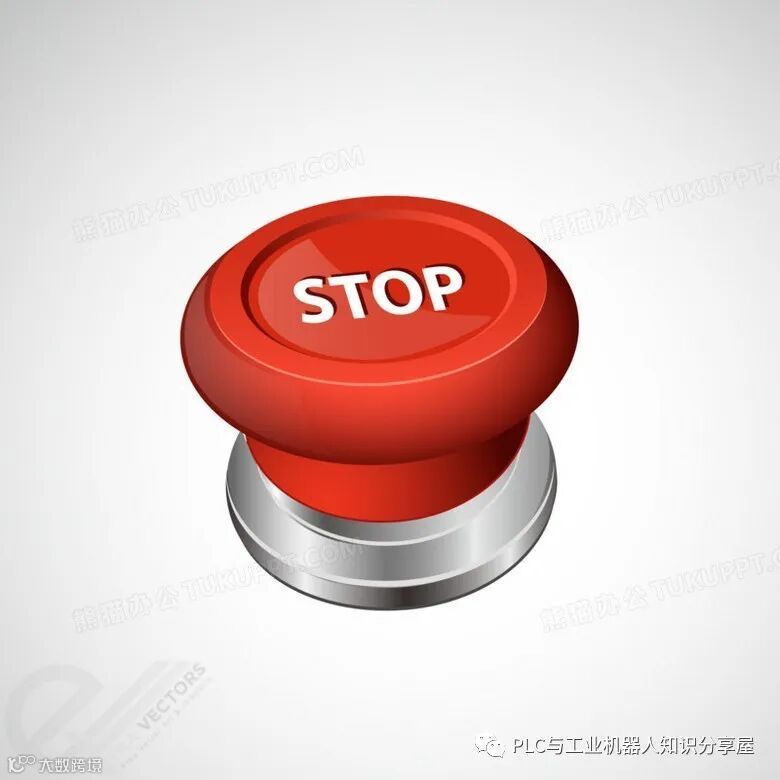

按钮颜色与符号标记是否符合IEC 60204-1？

颜色规范如下：

• 可用色：红、黄、绿、蓝、黑、白、灰
• 急停/紧急断开：红色
• 停止/断开：黑、灰、白（优先黑），不可用绿色；邻近急停处避免红色
• 启停交替按钮：白、灰、黑，禁用红、黄、绿
• 保持运转按钮：白、灰、黑，禁用红、黄、绿
• 复位按钮：蓝（优先）、白、灰、黑；若兼作停止按钮，优选黑
• 同色多用途按钮须辅以形状、位置或符号区分

电气系统_按钮

指示灯颜色是否符合IEC 60204-1？

颜色定义：

• 可用色：红、黄、绿、蓝、白
• 塔灯自上而下顺序：红→黄→蓝→绿→白
• 红色：危险状态
• 黄色：异常或临界状态
• 绿色：正常运行
• 蓝色：需人工干预
• 白色：其他情况或颜色存疑时使用

电气系统_指示灯

电源切断装置是否符合IEC 60204-1？

要求：

• 安装高度0.6m～1.9m（推荐≤1.7m）
• 可采用插头插座、负荷开关（IEC60947-3）、断路器（IEC60947-2）
• 主电源切断装置为红色，控制电源切断为灰色

电气系统_切断

接地系统是否符合IEC 60204-1？

接地要求：

• 保护导线截面积 ≥ 相线截面积
• 通电导线全断开后才可断开保护接地，恢复供电前先接通接地
• 所有PE接点标“PE”，必须端子连接，仅使用黄绿双色线
• 一个端子只接一根PE线

电气系统_接地

带电部件的绝缘防护是否符合IEC 60204-1？

要求：

• 外壳防护等级至少IP2X（防手指接触），开口＜12.5mm²
• 顶部表面需达IP4X，开口＜1mm²
• 绝缘层应完全覆盖带电体，仅可通过破坏方式移除

电气系统_绝缘防护

控制电路供电是否符合IEC 60204-1？

交流控制电路应经变压器供电，配备熔断器过流保护；电压限值：50Hz交流≤230V，60Hz交流≤277V，直流≤220V。

电气系统_供电

电柜柜体是否符合IEC 60204-1？

要求：

• 柜门宽度 ≤ 0.9米
• 铰链垂直安装，开启角度 ≥ 95°
• 电缆入口不得降低IP防护等级

电气系统_电柜

布线是否符合IEC 60204-1？

布线规范：

• 一般使用铜导线，铝线截面 ≥ 16mm²
• 防止端子松脱，仅专用端子允许多根导线连接
• 端子标记清晰，与电路图一致

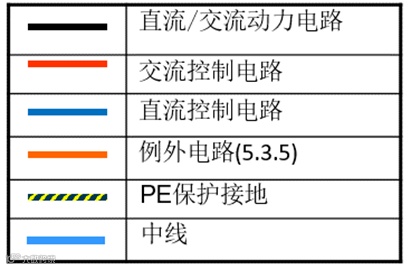

• 导线颜色规定：

电气系统_布线

照明电路是否符合IEC 60204-1？

要求：

• 开关不得安装在灯座或软线上
• 照明电路须有过电流保护
• 灯头应用绝缘材料包裹以防触电

照明

是否依据ISO 7010-2020使用准确、清晰的安全标志？

安全标志应采用标准图形符号、安全色与形状组合，确保信息传达清晰准确，符号形式遵循ISO 7010-2020。

安全警示信息及安全标识

双手按钮是否符合ISO 13851？

要求：

• 需双手同时操作两个触发器
• 危险持续期间须持续按压
• 任一释放即停机
• 重启前须先释放两按钮
• 两触发器启动时限 ≤ 0.5s，超时需重新释放再启动
• 间距 ≥ 550mm；带护罩时 ≥ 260mm

双手操作

工作平台和通道是否符合ISO 14122-2？

要求：

• 结构稳固，设置踢脚板
• 防滑、防坠落
• 满足ISO 13857安全距离
• 通道宽度 ≥ 600mm
• 距地高度 ≥ 500mm时，按ISO 14122-3配置护栏

工作平台和通道

楼梯、阶梯和护栏是否符合ISO 14122-3？

楼梯：

• 倾角20°~45°，踏板宽 ≥ 80mm
• 净宽600mm~1000mm
• 单段高度＜3000mm，超长设休息平台（≥800mm）
• 最上阶与平台平齐

阶梯：

• 倾角45°~75°，踏板间距 ≤ 250mm
• 净宽450mm~800mm
• 单段高度 ≤ 3000mm

水平护栏：

• 高度＞500mm处须安装
• 平台与设备间隙＞200mm时须设护栏
• 间距＞30mm时，步行面上方10mm内设踢脚板（高≥100mm）
• 护栏高度 ≥ 1100mm
• 扶手、横杆、踢脚板间净空 ≤ 500mm
• 中断处最大间距 ≤ 120mm，大开口配自关门，开门朝向平台

楼梯/阶梯护栏：

• 楼梯 ≥ 一个扶手，宽度≥1200mm时设双侧
• 阶梯须双侧扶手
• 楼梯上升＞500mm或斜梁外侧间隙＞200mm时设护栏
• 楼梯扶手高度900mm~1000mm，直径25mm~50mm
• 阶梯扶手从底部起1000mm开始，横杆与踢脚板净空≤500mm，外廓100mm无障碍

楼梯、阶梯和护栏的安全要求

固定式直梯是否符合ISO 14122-4？

要求：

• 倾角75°~90°，踏棍宽度＜80mm且≥20mm
• 须配置安全护笼或防坠器，优先选用护笼

详细要求参见ISO 14122-4。

固定式直梯安全要求

与人体接近速度相关的安全防护装置定位是否符合ISO 13855？

适用于电敏、压敏、双手操纵及无锁定联锁装置：

• 电敏设备：最低光束≤300mm，最高≥900mm；最小安全距离S=(K×T)+C，K取1600或2000mm/s，T为系统停机时间，S≥100mm（计算值＞500mm时取K=1600，S≥500mm）
• 安全地毯：S=(1600×T)+1200
• 双手装置：S=(1600×T)+250，S≥100mm
• 无锁定联锁：S=(1600×T)+C，若手指无法穿过则C=0；距离过大可改用带锁定联锁

安全防护装置的最小安全距离

所有设备是否已考虑其他相关风险并采取改善措施？

应最大限度降低以下非机械性风险：

• 噪音
• 人体工程学设计
• 高空作业
• 行走与工作面（含平台）
• 温度
• 振动
• 卫生条件

其他

所有设备是否已采取措施防止意外启动并符合ISO 14118？

要求：

• 配备能源隔离与释放装置，如电气负荷开关、气动/液压关断阀
• 手动隔离装置须支持挂锁，防止误恢复
• 每套隔离装置应明确标识对应设备或区域
• 插头/插座方式可免锁定
• 机械元件应能释放能量至最低状态，无法本质安全时须机械固定
• 能量限制装置应可锁定
• 频繁短时进入危险区时，应结合安全联锁等措施，并满足ISO 13849-1性能等级要求，确保失效概率足够低

能源隔离装置
