钠离子电池因资源丰富、成本可控，正在迈入大规模储能与重卡电动化的关键产业化阶段。但这类应用对体积能量密度提出更高要求，传统硬碳负极在体积指标上逐渐成为瓶颈。合金型负极（如 锡Sn）兼具高理论容量与高压实密度，具备提升体积能量密度的潜力，却长期受制于充放电引发的结构失稳：体积变化会诱发电极内形成电隔离“死颗粒”，最终导致容量快速衰减与难以规模化制备。
中国科学院物理研究所陈立泉研究员（中国工程院院士）、胡勇胜研究员（国家杰青&中科海钠创始人）、Fei Xie、Zhao Chen和李钰琦等联合发布的最新研究成果，近日发表在国际顶级期刊Nature Energy（IF=60.1）。该研究面向安时Ah级实用钠离子电池，提出一种可规模化的微米级锡 Sn负极设计：通过单壁碳纳米管（SWCNT）交联网络在电极内部构建“柔韧而连续”的导电骨架，既抑制浆料制备中的团聚，又在循环中持续维持电接触，从而实现高活性利用与长寿命。
更重要的是，团队把“结构演化—性能衰减”这一传统上难以定量的问题，升级为一个可计算的“拓扑化学”指标体系：借助机器学习图像分割对 SEM 图像中的“暴露 Sn”进行自动识别，并进一步用骨架化/孔洞识别计算 Betti 数 β1等拓扑参数，从而建立结构—稳定性—性能的定量关联，实现对合金负极失效路径的“AI 破译”。
值得注意的是，这是斯坦福大学李钰琦博士一作发表的第五篇 Nature 大子刊论文，此前他已在 Nature Energy 以及Nature Machine Intelligence连续发表四篇文章。
面向实用的体积能量密度：实现 453 Wh L⁻¹ 的高体积能量密度，并在快充条件下实现约 15 min 充电、600 圈稳定循环。
首个 Ah 级软包体系验证：软包容量 2.7 Ah，能量密度达到 >200 Wh kg⁻¹ / 453 Wh L⁻¹（0.1 A），并在 8 A（~15 min，4C） 下 600 圈后仍保持接近 75% 容量；同时低温性能显著优于商业磷酸铁锂/石墨电池体系。
AI 定量“拓扑化学”：用机器学习把 SEM 形貌自动分割→骨架化→孔洞统计，得到 β₁ 等拓扑指标，并与容量/循环数/暴露面积建立统计相关，首次将合金负极的“形貌演化”变成可预测、可对比的数字。
从材料设计到 AI 拓扑解析，再到软包验证

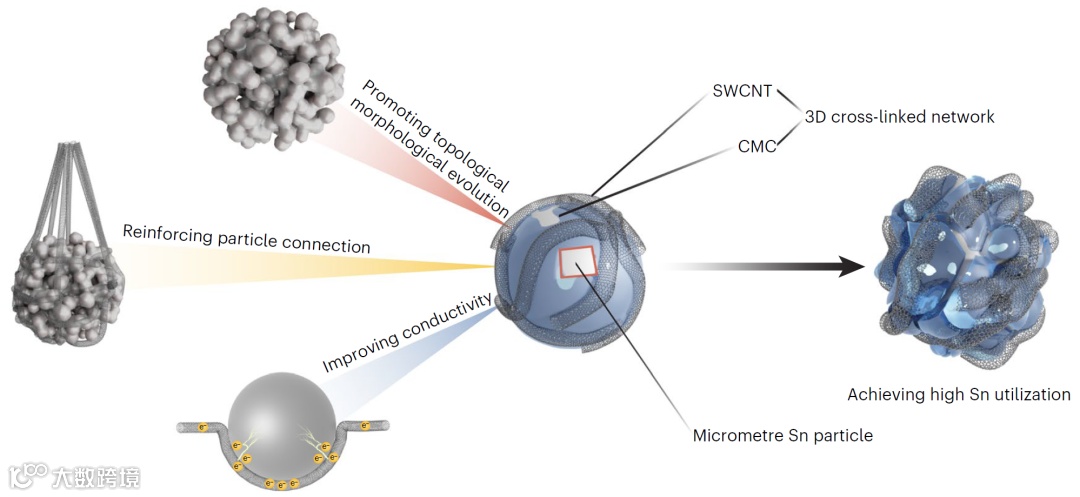

图1：SWCNT 交联网络包覆微米 Sn 颗粒：一边“牵引”其发生充分的拓扑形貌演化，一边维持连续的力学与电连接，从而实现高 Sn 利用率与更高电子导通。
-
给出整体设计理念：用 SWCNT 构建三维交联导电网络“包裹/连通”微米 Sn。 -
强调三重作用：促进形貌（拓扑）演化、保持颗粒间连续电/力连接、提升电子导电性。 -
用概念示意图直观对比“有网络 vs 无网络”的循环后结构与利用率差异。

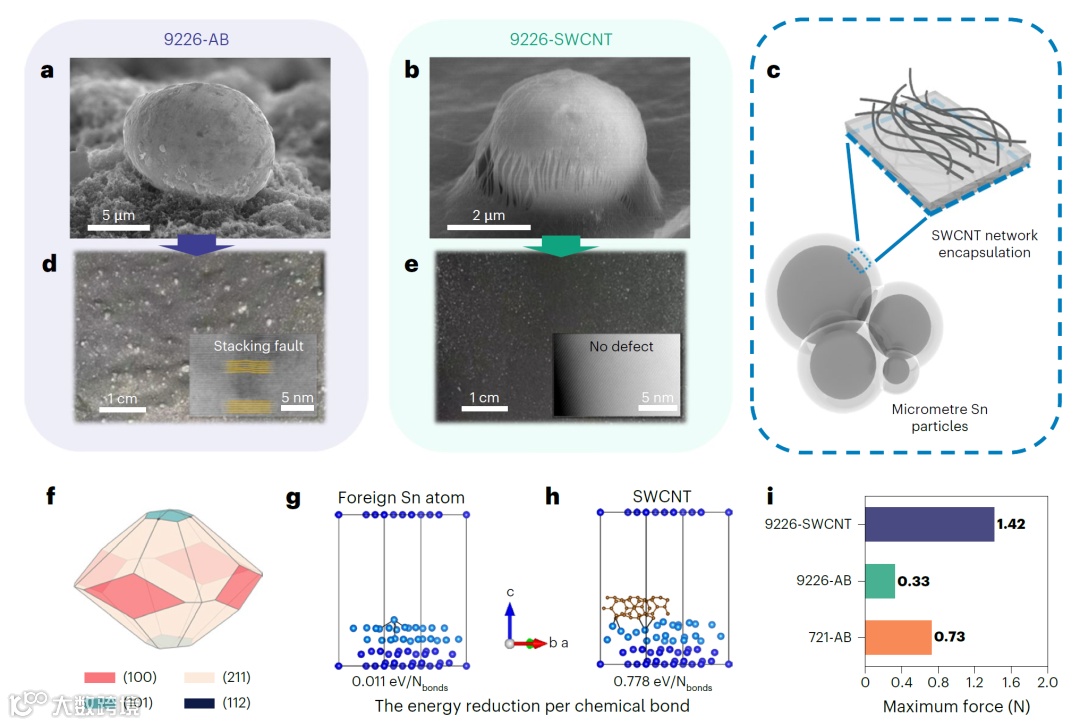

图2：SWCNT 网络的“成网 + 抗团聚 + 强粘结”证据链：从形貌表征到理论计算，再到剥离强度测试，证明其能抑制 Sn 团聚并增强电极结构稳定性。
-
SEM/光学照片：对比传统导电碳 AB 体系的反光团聚点，SWCNT 体系更均匀、更“干净”。 -
STEM/HRTEM：展示颗粒内部晶体信息与缺陷/层状特征（作为结构佐证）。 -
表面能/吸附情景（Wulff 形貌 + 吸附示意）：解释 SWCNT 更容易“占住”Sn 表面、抑制冷焊团聚。 -
180° peel test：量化电极粘结/附着力提升，支撑工程可制造性。

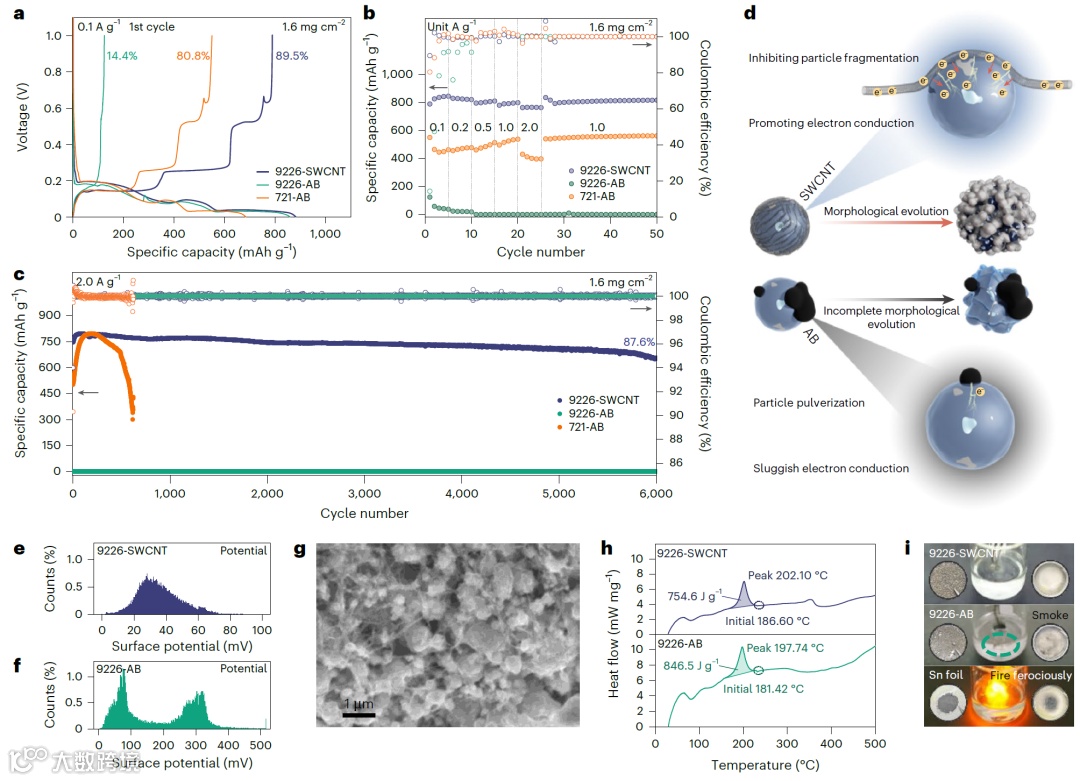

图3：电池电化学性能 + 安全性：SWCNT 网络带来更优的初始曲线、倍率与长循环表现，同时改善表面电势均匀性，并在热分析/浸水测试中展现更温和的安全行为。
-
初始充放电曲线：对比不同体系的起始可逆性与平台特征。 -
倍率与长循环：展示从低到高电流的倍率响应、以及高电流下的循环稳定性。 -
“机制示意图”：解释 SWCNT vs AB 在导电网络、颗粒连接与失联（死颗粒）形成上的差异。 -
表面电势/均匀性（如 KPFM）：用定量指标对比电极表面电势波动，体现导电网络均匀化作用。 -
DSC 与浸水安全：对比钠化电极的热行为与浸水反应表现，强化安全优势。

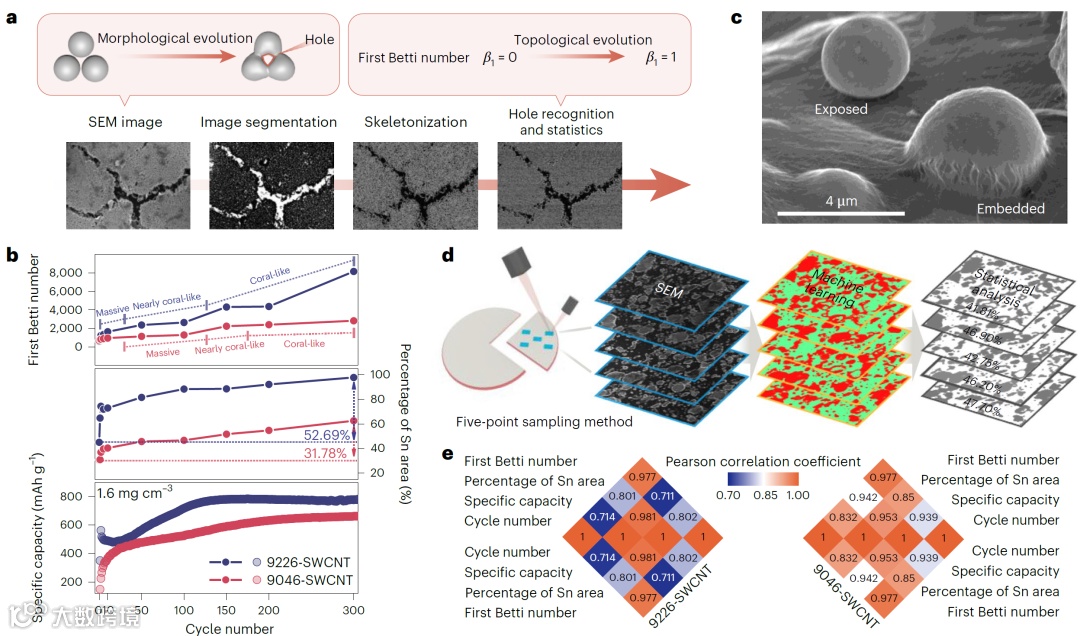

图4：AI 量化“拓扑化学”：用机器学习分割 SEM 图像得到“暴露 Sn 面积”，再结合骨架化/孔洞统计计算 β₁（ Betti 数），建立拓扑演化—暴露效应—容量之间的定量关联。
- AI 步骤图
：SEM → 图像分割（机器学习）→ 骨架化 → 孔洞识别与统计。 -
两个关键量： -
“暴露效应”：暴露 Sn 面积比例（代表与电解液接触/可反应界面）。 -
“拓扑演化”：β₁ 表征孔洞闭合环的数量（代表形貌演化程度）。 -
关系图：把 β₁、暴露面积与比容量/循环数放在同一坐标系，展示随循环的协同变化。 -
相关性矩阵（Pearson）：用统计方式强调哪些变量关联最强，支撑“可预测/可量化”的结论。 -
截面 SEM：直观看到网络包覆下的结构与暴露界面形态。
图5：从实验室走向 Ah 级软包：展示电极制备流程与软包组装实拍，并给出软包在不同电流、快充循环与低温条件下的关键性能曲线。
-

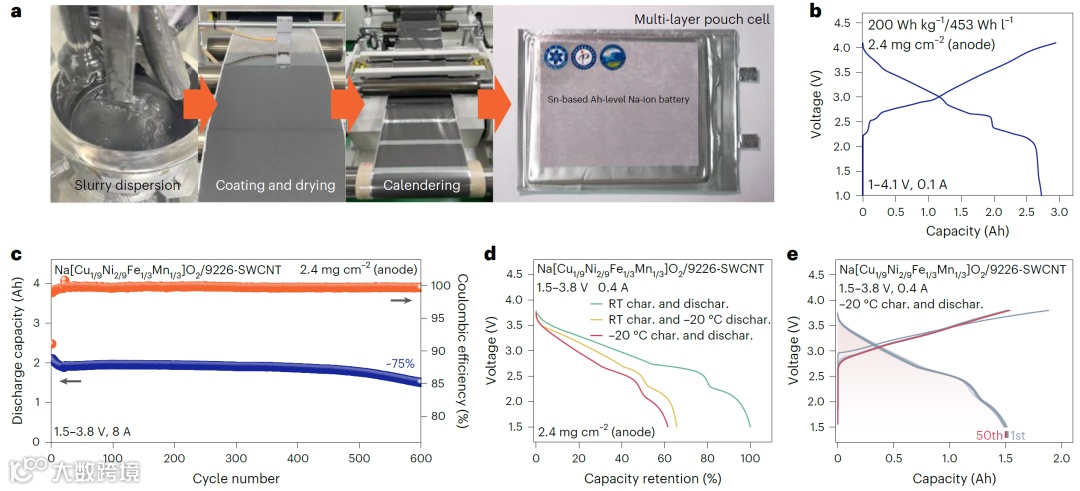

软包工艺全流程实拍：分散→涂布→干燥→辊压→叠片/封装（强调可制造性）。 -
Ah 级软包的充放电曲线与循环：给出“能量密度/容量—电压”与循环稳定性。 -
高电流快充循环：用固定高电流条件展示长循环保持率（突出“快充可用”）。 -
低温性能：不同温度下的放电曲线对比，以及 −20 °C 下前若干圈循环曲线，强调低温可用性。
Chen, Z., Li, Y., Wang, L. et al. Durable alloy anode for Na-ion batteries with
high volumetric energy density. Nature Energy (2026). https://doi.org/10.1038/s41560-026-01974-2
