软件设计常见的四种架构概述

云时代鲲鹏公司

2021-05-07

导读：前言 -如果一个软件开发人员，不了解软件架构的演进，会制约技术的选型和开发人员的生存、晋升空间。这里

前言 -

如果一个软件开发人员，不了解软件架构的演进，会制约技术的选型和开发人员的生存、晋升空间。这里列举了目前主要的四种软件架构以及他们的优缺点，希望能够帮助软件开发人员拓展知识面。

- 单体架构 -

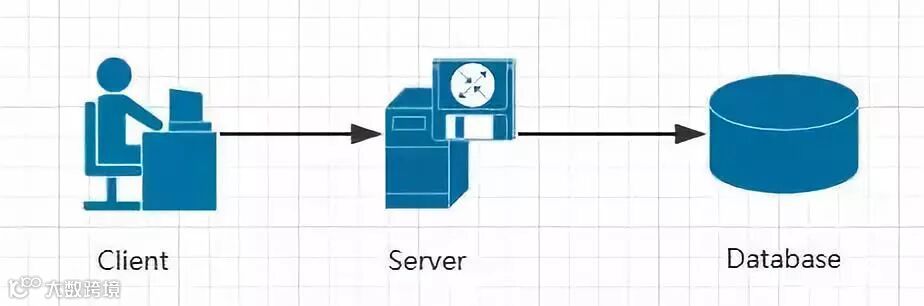

单体架构比较初级，典型的三级架构，前端(Web/手机端)+中间业务逻辑层+数据库层。这是一种典型的Java Spring mvc或者Python Django框架的应用。其架构图如下所示：

单体架构模型

单体架构的应用比较容易部署、测试，在项目的初期，单体应用可以很好地运行。然而，随着需求的不断增加，越来越多的人加入开发团队，代码库也在飞速地膨胀。慢慢地，单体应用变得越来越臃肿，可维护性、灵活性逐渐降低，维护成本越来越高。下面是单体架构应用的一些缺点：

复杂性高：以一个百万行级别的单体应用为例，整个项目包含的模块非常多、模块的边界模糊、依赖关系不清晰、代码质量参差不齐、混乱地堆砌在一起。可想而知整个项目非常复杂。每次修改代码都心惊胆战，甚至添加一个简单的功能，或者修改一个Bug都会带来隐含的缺陷。

技术债务：随着时间推移、需求变更和人员更迭，会逐渐形成应用程序的技术债务，并且越积越多。“ 不坏不修”，这在软件开发中非常常见，在单体应用中这种思想更甚。已使用的系统设计或代码难以被修改，因为应用程序中的其他模块可能会以意料之外的方式使用它。

部署频率低：随着代码的增多，构建和部署的时间也会增加。而在单体应用中，每次功能的变更或缺陷的修复都会导致需要重新部署整个应用。全量部署的方式耗时长、影响范围大、风险高，这使得单体应用项目上线部署的频率较低。而部署频率低又导致两次发布之间会有大量的功能变更和缺陷修复，出错率比较高。

可靠性差：某个应用Bug，例如死循环、内存溢出等，可能会导致整个应用的崩溃。

扩展能力受限：单体应用只能作为一个整体进行扩展，无法根据业务模块的需要进行伸缩。例如，应用中有的模块是计算密集型的，它需要强劲的CPU；有的模块则是IO密集型的，需要更大的内存。由于这些模块部署在一起，不得不在硬件的选择上做出妥协。

阻碍技术创新：单体应用往往使用统一的技术平台或方案解决所有的问题，团队中的每个成员都必须使用相同的开发语言和框架，要想引入新框架或新技术平台会非常困难。

- 分布式应用 -

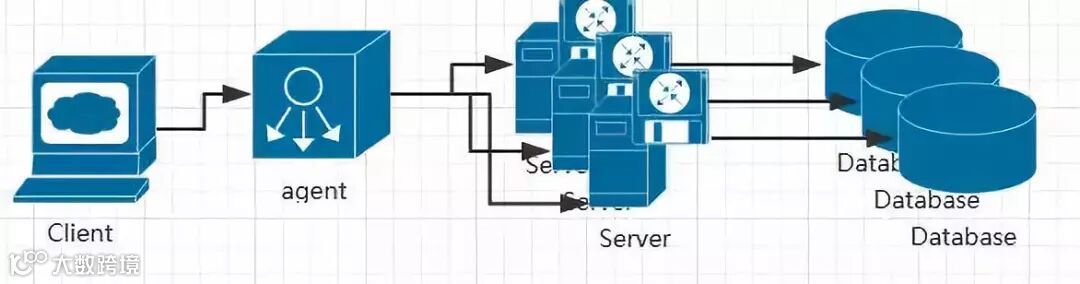

中级架构，分布式应用，中间层分布式+数据库分布式，是单体架构的并发扩展，将一个大的系统划分为多个业务模块，业务模块分别部署在不同的服务器上，各个业务模块之间通过接口进行数据交互。数据库也大量采用分布式数据库，如redis、ES、solor等。通过LVS/Nginx代理应用，将用户请求均衡的负载到不同的服务器上。其架构图如下所示：

分布式架构

该架构相对于单体架构来说，这种架构提供了负载均衡的能力，大大提高了系统负载能力，解决了网站高并发的需求。另外还有以下特点：

降低了耦合度：把模块拆分,使用接口通信,降低模块之间的耦合度。

责任清晰：把项目拆分成若干个子项目,不同的团队负责不同的子项目。

扩展方便：增加功能时只需要再增加一个子项目,调用其他系统的接口就可以。

部署方便:可以灵活的进行分布式部署。

提高代码的复用性：比如service层,如果不采用分布式rest服务方式架构就会在手机wap商城,微信商城,pc,android，ios每个端都要写一个service层逻辑,开发量大,难以维护一起升级,这时候就可以采用分布式rest服务方式,公用一个service层。

缺点 : 系统之间的交互要使用远程通信,接口开发增大工作量,但是利大于弊。

- 微服务架构 -

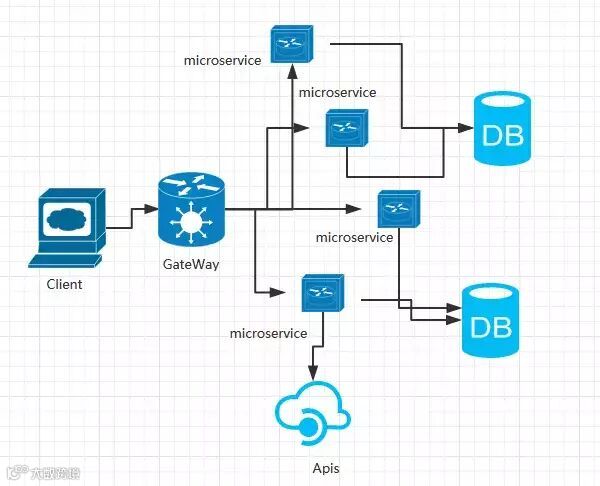

微服务架构，主要是中间层分解，将系统拆分成很多小应用（微服务），微服务可以部署在不同的服务器上，也可以部署在相同的服务器不同的容器上。当应用的故障不会影响到其他应用，单应用的负载也不会影响到其他应用，其代表框架有Spring cloud、Dubbo等。其架构图如下所示：

微服务架构

易于开发和维护：一个微服务只会关注一个特定的业务功能，所以它业务清晰、代码量较少。开发和维护单个微服务相对简单。而整个应用是由若干个微服务构建而成的，所以整个应用也会被维持在一个可控状态。

单个微服务启动较快：单个微服务代码量较少，所以启动会比较快。

局部修改容易部署：单体应用只要有修改，就得重新部署整个应用，微服务解决了这样的问题。一般来说，对某个微服务进行修改，只需要重新部署这个服务即可。

技术栈不受限：在微服务架构中，可以结合项目业务及团队的特点，合理地选择技术栈。例如某些服务可使用关系型数据库MySQL；某些微服务有图形计算的需求，可以使用Neo4j；甚至可根据需要，部分微服务使用Java开发，部分微服务使用Node.js开发。

微服务虽然有很多吸引人的地方，但它并不是免费的午餐，使用它是有代价的。使用微服务架构面临的挑战。

运维要求较高：更多的服务意味着更多的运维投入。在单体架构中，只需要保证一个应用的正常运行。而在微服务中，需要保证几十甚至几百个服务服务的正常运行与协作，这给运维带来了很大的挑战。

分布式固有的复杂性：使用微服务构建的是分布式系统。对于一个分布式系统，系统容错、网络延迟、分布式事务等都会带来巨大的挑战。

接口调整成本高：微服务之间通过接口进行通信。如果修改某一个微服务的API，可能所有使用了该接口的微服务都需要做调整。

重复劳动：很多服务可能都会使用到相同的功能，而这个功能并没有达到分解为一个微服务的程度，这个时候，可能各个服务都会开发这一功能，从而导致代码重复。尽管可以使用共享库来解决这个问题（例如可以将这个功能封装成公共组件，需要该功能的微服务引用该组件），但共享库在多语言环境下就不一定行得通了。

- Serverless 架构 -

当我们还在容器的浪潮中前行时，已经有一些革命先驱悄然布局另外一个云计算战场：Serverless架构。

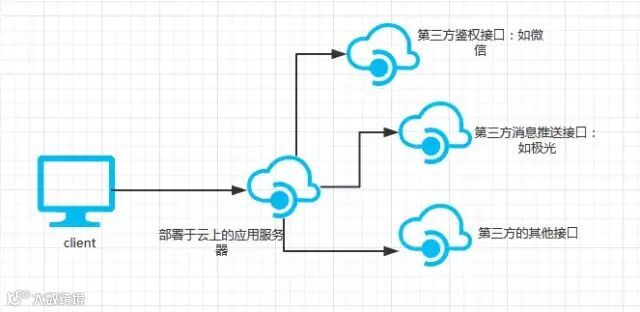

Serverless架构

Serverless架构能够让开发者在构建应用的过程中无需关注计算资源的获取和运维，由平台来按需分配计算资源并保证应用执行的SLA（服务等级协议），按照调用次数进行计费，有效的节省应用成本。ServerLess的架构如上图所示。其优点如下所示：

低运营成本：在业务突发性极高的场景下，系统为了应对业务高峰，必须构建能够应对峰值需求的系统，这个系统在大部分时间是空闲的，这就导致了严重的资源浪费和成本上升。在微服务架构中，服务需要一直运行，实际上在高负载情况下每个服务都不止一个实例，这样才能完成高可用性；在Serverless架构下，服务将根据用户的调用次数进行计费，按照云计算pay-as-you-go原则，如果没有东西运行，你就不必付款，节省了使用成本。同时，用户能够通过共享网络、硬盘、CPU等计算资源，在业务高峰期通过弹性扩容方式有效的应对业务峰值，在业务波谷期将资源分享给其他用户，有效的节约了成本。

简化设备运维：在原有的IT体系中，开发团队即需要维护应用程序，同时还要维护硬件基础设施；Serverless架构中，开发人员面对的将是第三方开发或自定义的API 和URL，底层硬件对于开发人员透明化了，技术团队无需再关注运维工作，能够更加专注于应用系统开发。

提升可维护性：Serverless架构中，应用程序将调用多种第三方功能服务，组成最终的应用逻辑。目前，例如登陆鉴权服务，云数据库服务等第三方服务在安全性、可用性、性能方面都进行了大量优化，开发团队直接集成第三方的服务，能够有效的降低开发成本，同时使得应用的运维过程变得更加清晰，有效的提升了应用的可维护性。

更快的开发速度：这一点在现在互联网创业公司得到很好的体现，创业公司往往开始由于人员和资金等问题，不可能每个产品线都同时进行，这时候就可以考虑第三方的Baas平台，比如使用微信的用户认证、阿里云提供的RDS，极光的消息推送，第三方支付及地理位置等等，能够很快进行产品开发的速度，把工作重点放在业务实现上，把产品更快的推向市场。

但ServerLess架构也有其缺点：

成功案例比较少，没有行业标准：目前的情况也只适合简单的应用开发，缺乏大型成功案例的推动。对于Serverless缺乏统一的认知以及相应的标准，无法适应所有的云平台。

目前微服务架构在四种架构中处于主流地位，很多应用第一、第二种架构的企业也开始慢慢转向微服务架构。到目前为止微服务的技术相对于二三年前已经比较成熟，第四种架构将是未来发展的一种趋势。
