凯源产品 |HXGN2系列环保气体开关柜

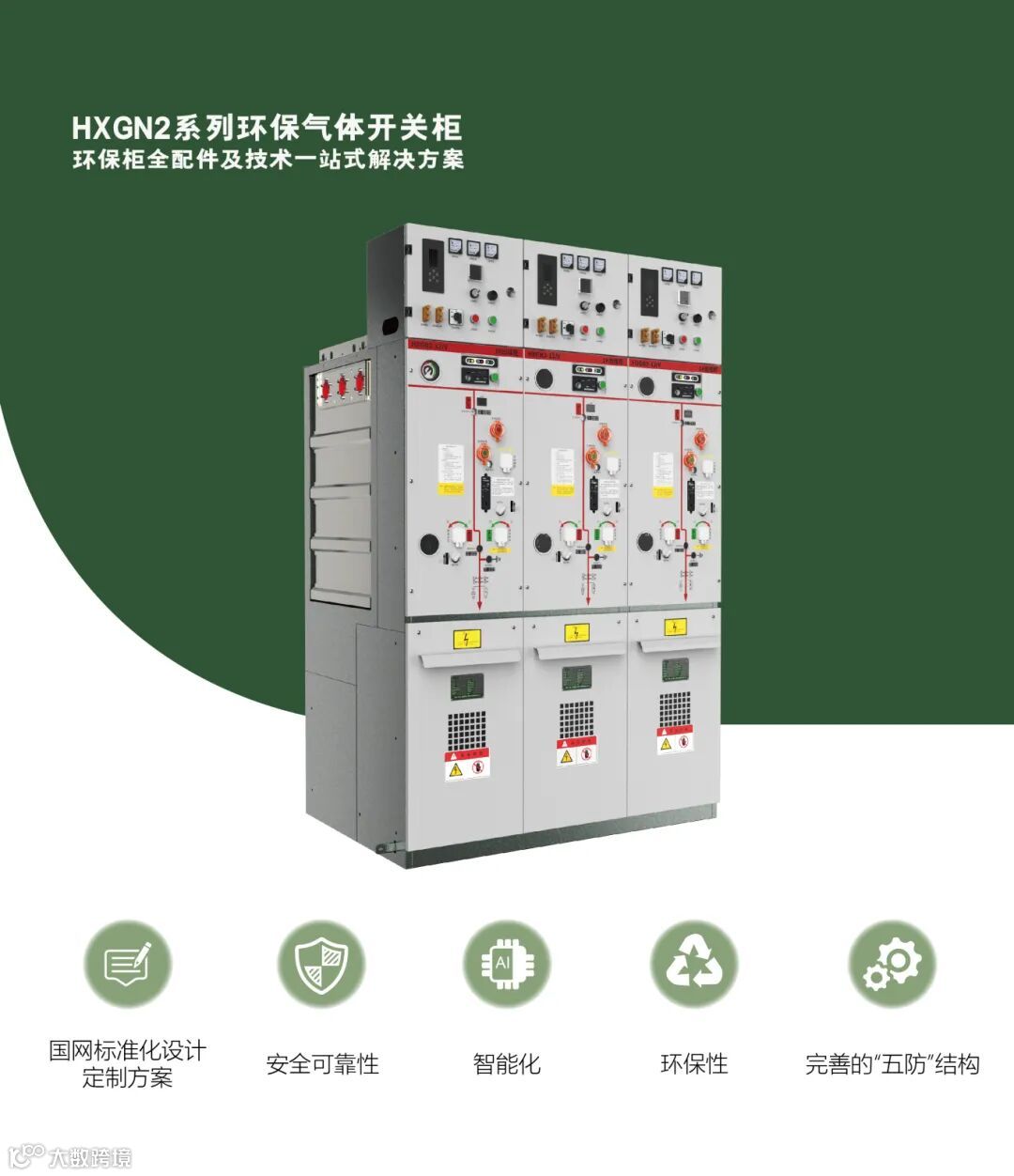

HXGN2系列环保气体开关柜

凯源新能为市场对环保的需求而研制，使用干燥空气或氮气替代SF6作为绝缘介质，具有绿色环保，环境适应性强，安全可靠，维护量少，体积小，模块化和标准化程度高的特点。

结构特点

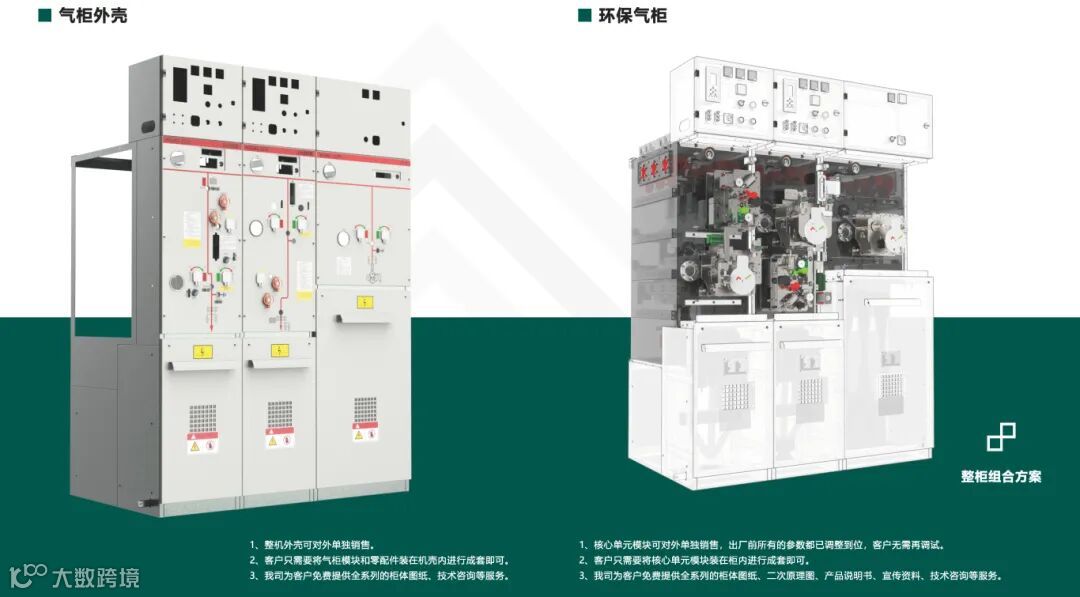

HXGN2-12环保气体绝缘环网柜柜体由结构室、控制室、电缆室、泄压通道组成，采用（母线模块）上、（三工位隔离接地开关单元）中、（断路器/负荷开关单元）下的结构布局。

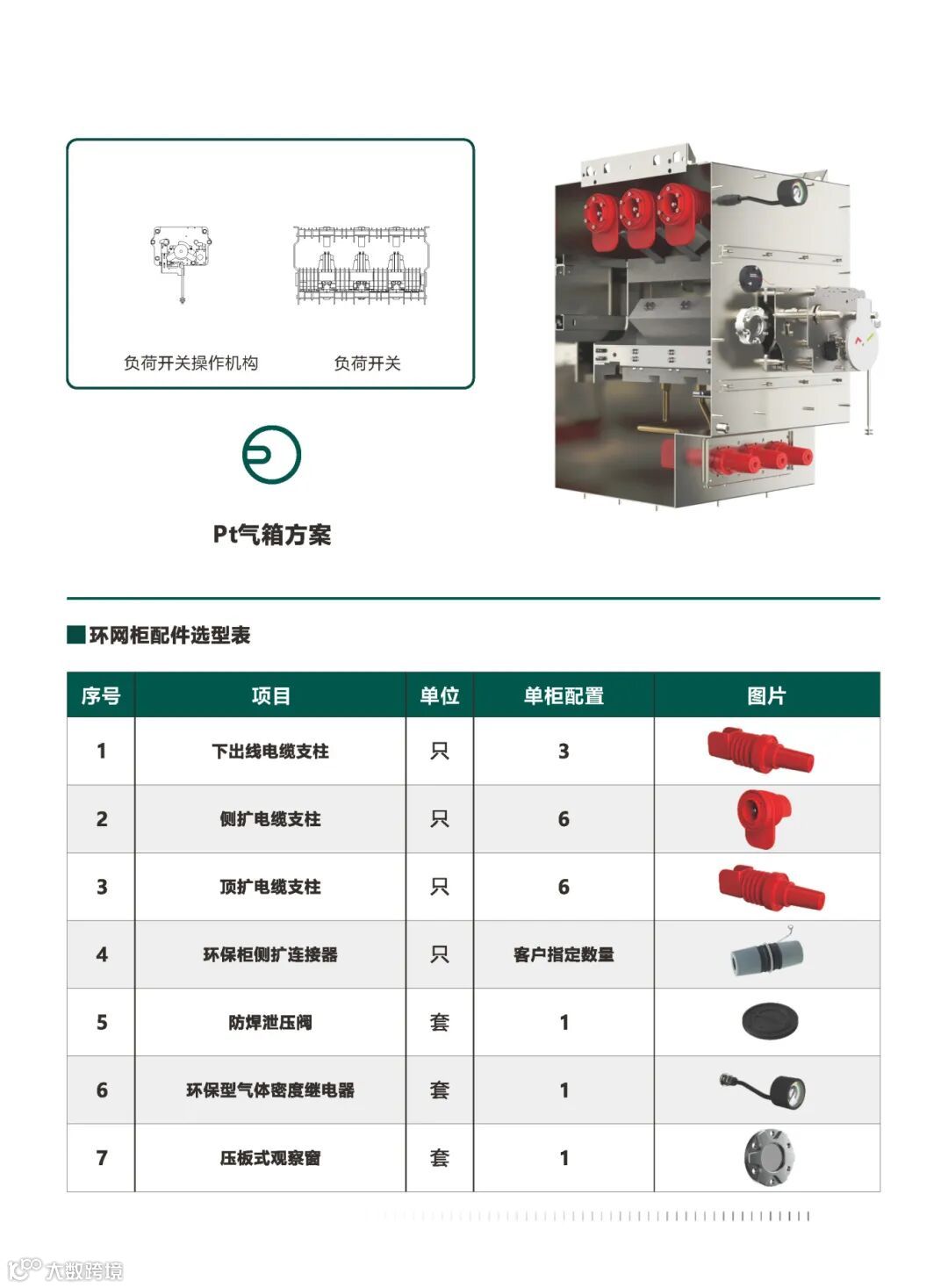

独立气箱结构

所有中压电元器件安装于完全封闭的不锈钢气箱内，绝对安全，不受小动物影响；不受腐蚀性气体影响；不受潮湿影响；不受尘土影响；不受日晒影响；不生锈（壳体为不锈钢）等。

干燥空气绝缘

由于采用了干燥空气（或氮气）绝缘使产品更环保，避免SF6的使用和污染，用可回收的尼龙结构，但整柜尺寸上依然和SF6充气柜相媲美，小巧实用。

开关本体结构

开关本体是上三工位隔离接地开关下断路器方案，小触头压力的真空灭弧室的应用，机械传动轻盈，保证了开关机械操作的高寿命。接地回路用真空灭弧室可以进行5次接地关合。

完整五防连锁以及压力释放装置

操作简单、安全、完全连锁系统，完好的人机操作界面，开关装置（负荷开关/断路器和三工位隔离接地开关）分离。压力释放装置装在气箱底部，当气室内压力异常升高超过预定值时，压力释放装置将启动可释放压力，避免事故的扩大，保护人员、设备的安全。

宽敞的电缆连接室

电缆连接室连接空间大，适用于并联电缆连接和额外的避雷器。电缆连接插头在同一高度，电缆可以平行安装。

采用真空灭弧室

真空断路器具有开断短路电流能力，用于电路和电气设备的过载和短路保护，因其触头开距小，燃弧时间短，触头一开断故障电流时烧伤轻微，所需的操作能量小，动作快等特点，它同时还具有体积小，重量轻，维护工作量小，能防火、防爆，操作噪声小等优点，是替代油断路器和SF6断路器的理想断路器，广泛用于电力、冶金、通讯等行业的高频加热等配电系统。断路器用真空灭弧室是真空断路器的关键部件，是真空断路器的心脏，它基本上决定了断路器的主要性能。
