导读：大家好，我是来自小米数据中台的石龙飞，今天分享的题目是《小米Hadoop YARN弹性调度的探索和落地》，主要分五部分内容来讲，重点分享小米弹性调度的架构设计，以及我们如何应对落地过程中种种挑战，希望能对降本增效、资源调度、弹性计算感兴趣的同学有所帮助。
背景

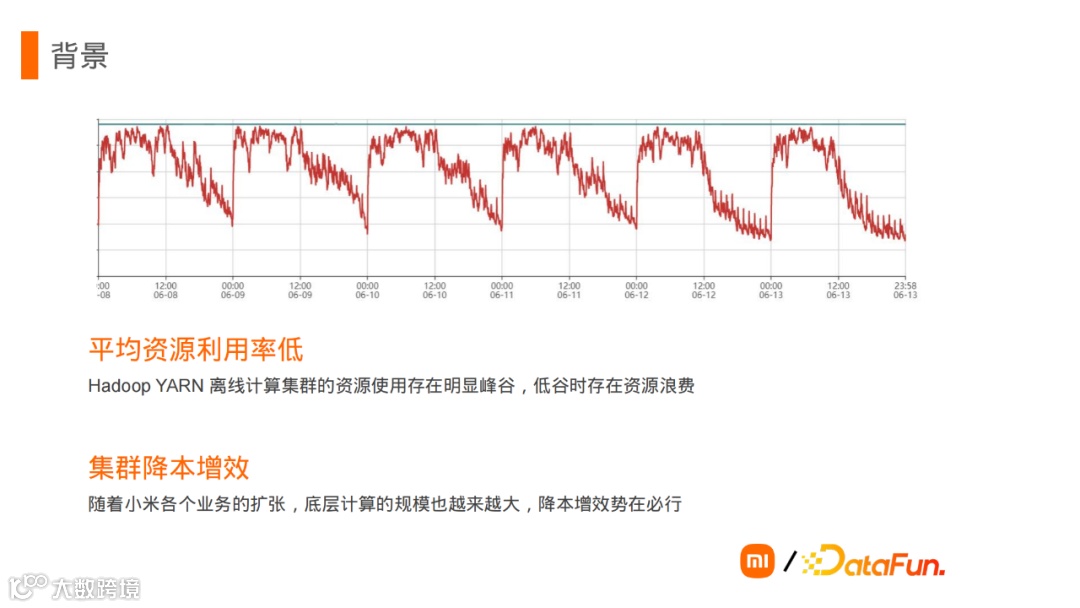

上图是一个时间周期为六天的离线集群资源使用的监控，可以比较明显地看到，在0到12点有一个高峰，在12点到晚上这段时间有一个下降甚至有一个低谷。那么第一个背景就是我们的离线集群全天平均资源利用率不高，另一个背景就是随着小米业务的扩张，底层计算的需求规模越来越大，一些小的优化能带来的绝对值是非常大的，所以进行小米离线计算的降本增效势在必行。
弹性调度

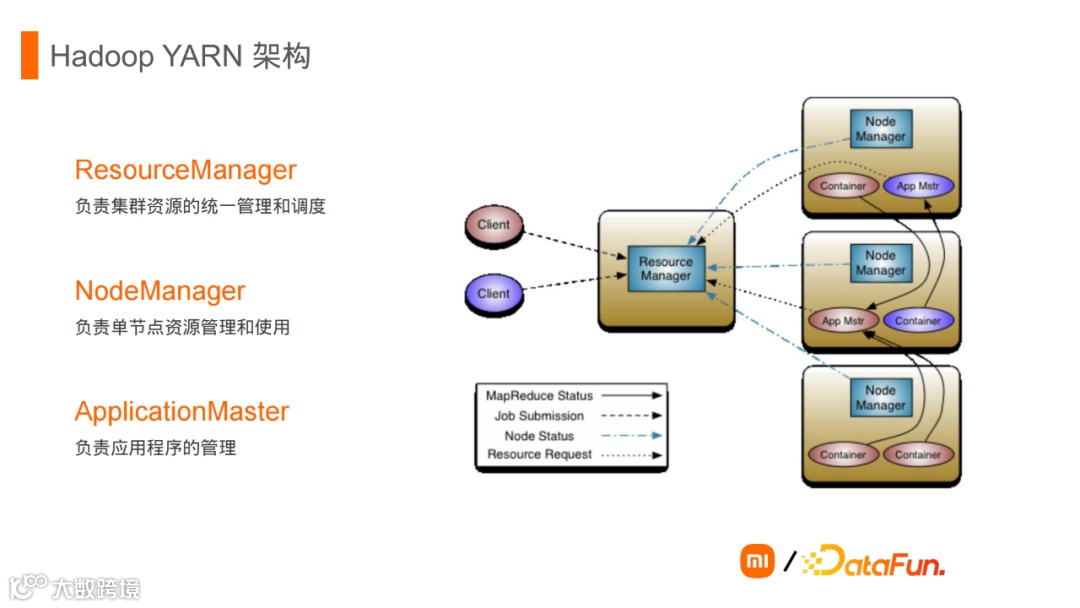

因为弹性调度是基于Hadoop YARN来做的，所以我们先简单了解一下YARN的架构，YARN是一个典型的master和worker的结构。master是ResourceManager，它负责集群的资源管理和作业调度，NodeManager是worker节点，它负责管理单个节点上的计算任务，可以把 NodeManager 所在节点看作是计算实例，或者计算资源。
再来介绍一下弹性资源池的概念。资源池其实是一个比较抽象的叫法，它实际上可能对应的是一批计算实例，或者是一批物理机器，甚至K8s的pod。在调研之后，我们最终选择了三种机器来作为我们的资源池：
公有云按需实例（OD）
公有云抢占实例（Spot）
内部在线业务机器

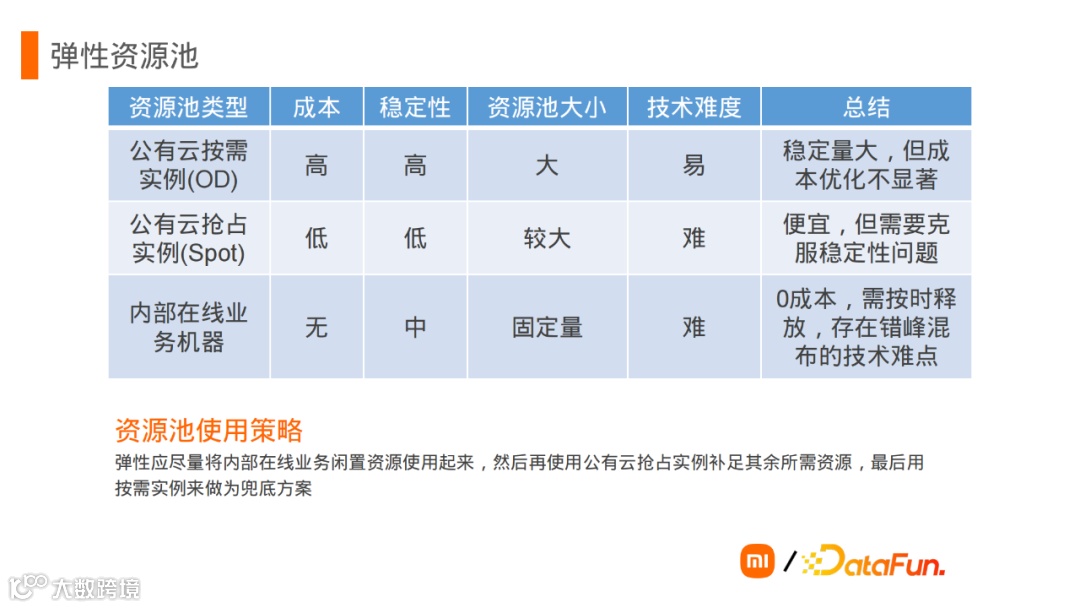

主要从成本、稳定性、资源池大小以及使用的技术难度这四个维度对它们做了一些分析，结论如上图中所示。
公有云的按需实例(On Demand, OD)，它的特点是非常稳定，并且数量很大，但成本优势不显著，比集群正常机器成本略低或者持平，使用不合理的话成本可能会更高。公有云的抢占实例（Spot），特点是便宜，我们调研过阿里云和AWS，完全一样的机器抢占实例大概是OD机器价格的20~30%，但是抢占实例需要去克服稳定性的问题；因为Spot节点的机制是，公有云将自己空闲的资源拿出来给用户使用，当公有云遇到资源紧张的情况时，随时会把这部分资源给回收回去，造成Spot的不稳定。第三个就是内部在线业务的机器，它的特点是零成本，用或者不用，资源就在那里，不多不少。还有一个特点是按时释放，一般在线业务高峰来的时候，需要把这些资源主动归还甚至被抢占，不然可能会影响在线业务。同时在线离线混布方案较为复杂，有较多技术难点。
基于以上这三种资源，理想的资源使用策略是：将内部在线业务所有闲置的机器资源都能够用起来，剩余的缺口使用公有云的抢占实例来补足，最后还需要用按需实例来作为兜底，兜底的原因是抢占实例不一定任何时候都可以申请到。
有了YARN的基本介绍和资源池的概念之后，就可以简单描述一下我们对弹性调度的定义：
弹性调度就是基于一个或多个资源池，根据一定的弹性策略，将YARN集群进行动态扩缩容。
有三个重点，第一是资源池，第二是弹性策略，第三是如何动态扩缩容。接下来就围绕这些点展开讲解。
这是弹性调度的整体架构。右上角是一个普通的YARN集群的架构，有中心节点ResourceManager，还有一些Node节点，左边是我们使用弹性调度之后新增的内容。
首先可以看到AutoScaling这个模块，它通过一些既定的规则或者感知集群的状态，去对节点进行申请或释放。比如感知到集群资源比较紧张时，会告诉资源池的控制器拉起一些节点，然后这些节点会注册到ResourceManager上，这时集群就得到扩展。相反，当集群资源比较空闲，压力较小时，AutoScaling感知后告诉资源池，将这些节点慢慢的释放掉，这样就实现了缩容，集群又回到了原来的样子。
图的下方展示的是上述整个过程对应的集群真实的资源使用情况，红线是我们集群一天中的实际资源负载，黄线圈出来的部分我们称它为常驻资源或者default资源，就是不管资源如何波动，这部分资源是一定要有的，它是由右边YARN集群里标黄的这部分节点来提供的。用蓝色虚线圈出来的部分，我们叫它弹性资源，是由弹性资源池中的节点来提供的。绿色的这部分是我们省出来的一些资源，相对应是我们可以节省下来的成本。同时弹性资源这部分，我们会用到更加廉价的机器，所以这部分资源相比原来的成本会更加便宜。
整个过程有两个关键动作：第一个是在高峰扩展，使用资源池中更加廉价的计算资源，第二个是在低谷释放，优化掉闲置的资源。这里引入了个关键概念：弹性节点/资源，它的特点就是周期性的拉起和释放，同时它运行中还可能伴随着被下线的可能，这是它暗含的一些稳定性问题。

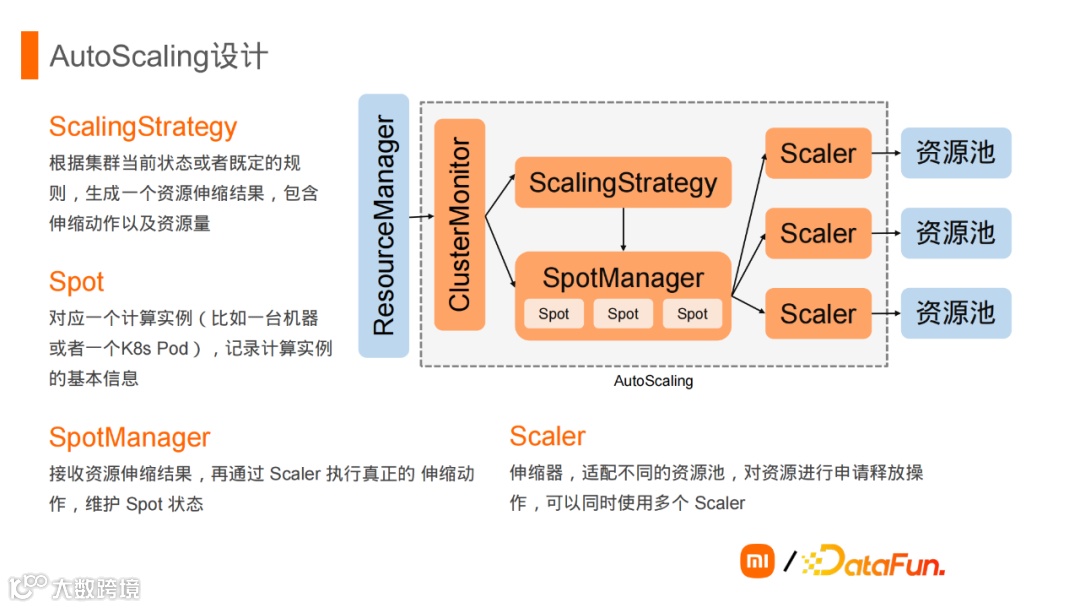

接下来看一下核心模块AutoScaling的工作原理。
ClusterMonitor组件，这个组件就是去监控ResourceManager的状态信息，提供给后边其他组件使用。
ScalingStrategy是弹性策略，它的职责是生成资源弹性伸缩的结果，这个结果包含伸缩的动作，以及伸缩容的资源量。
SpotManager负责去接收资源伸缩的结果，然后通过Scaler去执行真实的伸缩动作，它其中还维护着一些Spot的结构。Spot可以理解成计算实例，它物理上就对应着一台机器或者一个K8s的Pod，它里面会记录一些计算实例的基本信息。
Scaler是伸缩器，它需要有多种实现去适配不同的资源池，比如说可能需要适配AWS、阿里云、金山云，甚至还有K8s。一个AutoScaling可以有多个Scaler，去调度多个资源池。
策略是弹性非常关键的一个点，我们目前的策略有两个。
第一个是根据静态的历史负载情况来做决策。我们通过之前集群的负载，已经知道它的负载曲线是怎样变化的，我们直接将这个作为弹性策略的输入，这样就可以通过历史情况判断出今天某一个时间点需要多少资源，然后根据这个判断去做弹性。这个策略非常简单，好处是非常稳定，但是它无法适应突发的资源需求。比如前一个星期或者前一个月的下午都没有任何资源突增，但是到年底大家突然开始回溯历史数据，那下午就会有一个临时突增，像这种情况第一个策略就没有办法满足，需要额外的手段去干预。
第二个策略是根据集群的动态资源需求来做一些决策。根据集群pending的资源、集群逻辑负载、节点物理资源使用情况，评估出集群接下来要有什么样的动作，要扩容还是缩容，并且这个扩缩容还需要在一定范围内，否则资源波动可能会比较大。这个策略的特点是非常灵活，可以适应比较复杂的集群对资源需求的变化，但由于考量的因素以及决策结果都非常复杂，其稳定性还有待考验。
目前我们线上集群使用的还是第一个策略，效果较为理想，第二个策略我们现在正在测试和验证中。
难点挑战
前面的介绍偏向于理论，距离真正上线使用还有很多困难。接下来看一下我们在弹性调度落地过程中遇到的一些挑战，其中主要有两个挑战：保证作业稳定性和如何对用户透明。

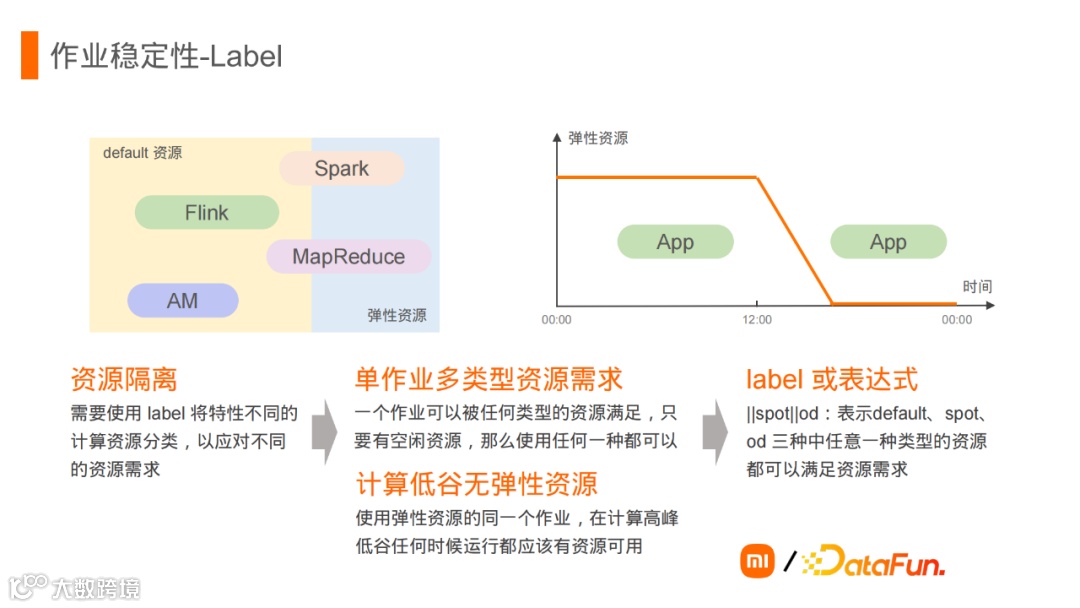

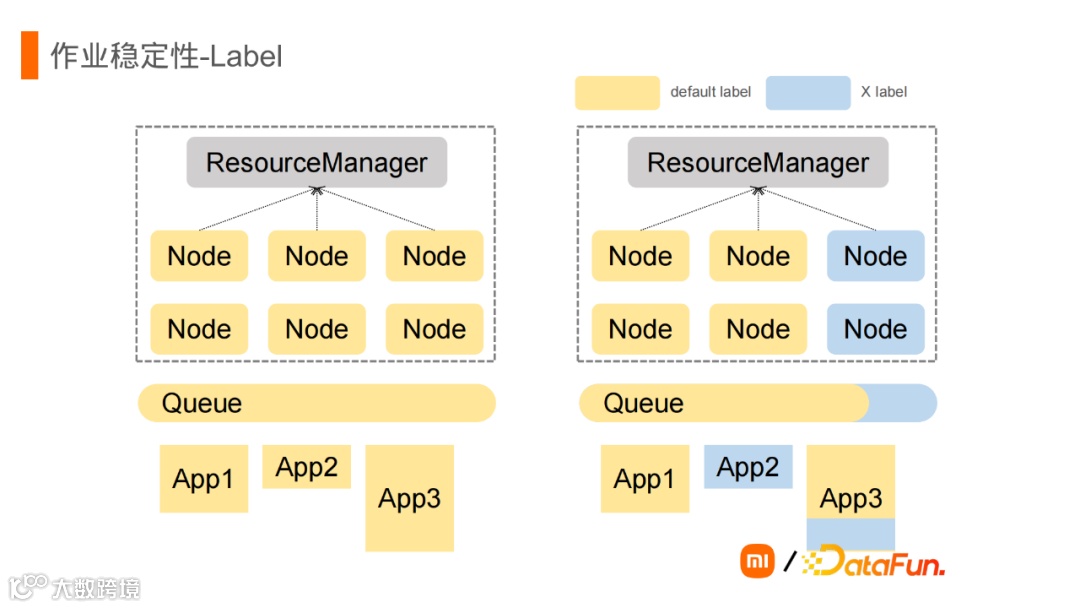

首先需要引入YARN的Label概念，左边这个图是不引入Label下的集群状态，所有的节点都是默认节点，队列配置的资源都是默认的资源，App使用的也是默认资源。当引入一个Label X之后，可以给一些节点打上X标签，同时队列也可以去配置X资源，作业也可以使用到X资源。
我们将Label特性与弹性调度相结合来提升作业的稳定性。可以看左边这个图，我们在引入弹性资源之后，集群的整体资源分成了两部分，一部分是default资源，另一部分是弹性资源。
在不打Label的情况下，所有资源是一模一样的，对作业来说没有任何区别。但是，集群中有Flink作业，跑一周甚至一年都是有可能的，因为弹性资源会周期性地释放掉，所有对Flink作业影响特别大，天生不适合Flink（当然Flink目前也在在做动态调度，资源有波动后，也可以使用弹性资源），因此Flink不建议/禁止使用弹性资源。另外就是作业的AM组件，它的稳定性非常重要，所以也不建议使用弹性资源。
想要把这两部分资源隔离，就需要使用到Label，分别给默认节点和弹性节点打上各自的Label，这样作业提交的时候指定使用默认资源，而不是弹性资源，就可以避免Flink作业去用弹性资源，做到资源隔离。
之后我们又发现了另外两个问题，第一个问题是单个作业存在多种资源类型的需求，比如Spark、MR(MapReduce)，既可以用default资源，也可以用弹性资源，但是原生的YARN只可以配置一个标签，到底配哪个标签就是一个问题。第二个问题，可以看一下右边这个图，假设橙色曲线是弹性资源一整天的变化情况，在零到十二点高峰时，给App配一个弹性的Label，当然可以正常运行，但是当下午弹性资源慢慢释放掉并归零之后，如果配置的只是弹性资源，作业就没法跑了，这是不能接受的。
由此，我们开发了Label表达式的功能，表达式类似于 ||spot||od，它表示这份资源申请可以接受default、spot、od中任意一种。因为default的标签实际上就是一个空串，所以这个地方解析出来，其实是有一个空串存在，所以表示三种资源都可以用。
这样的话，我们就解决了弹性资源和default资源的隔离问题。
第二个解决作业稳定性的办法是节点平滑下线。Decommission节点时会标记节点将要下线，但是先不下线，等节点上所有的作业以及task跑完之后才真正下线。我们将YARN的Decommission机制与弹性调度相结合，得到了作业稳定性的大幅提升。

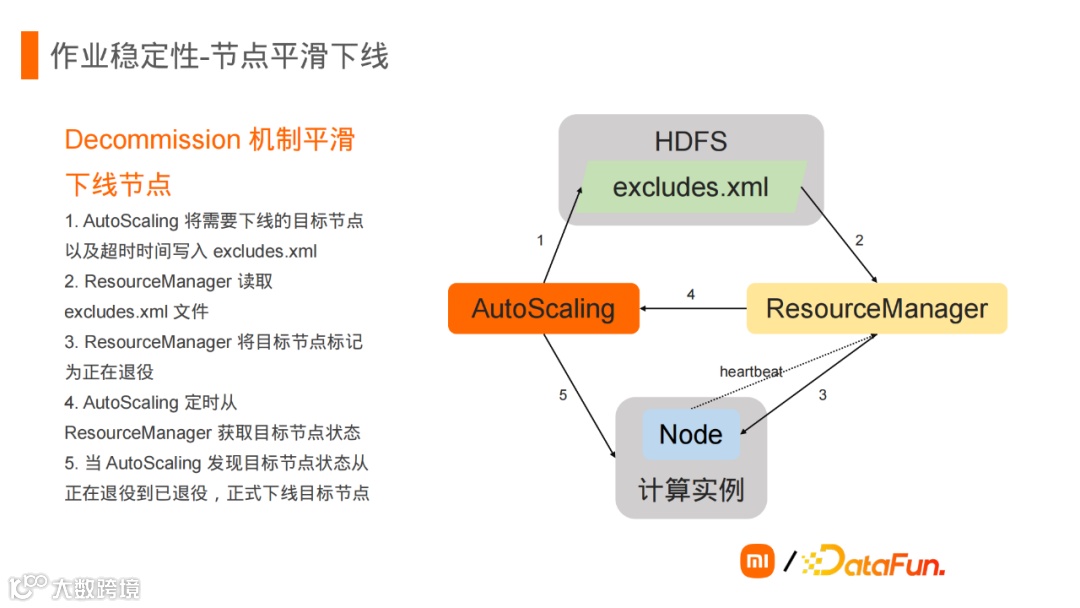

弹性调度工作的流程如上图所示，AutoScaling会将要下线的节点写到exclude文件里，然后ResourceManager去加载，标记节点为Decommissioning状态。AutoScaling会定期从ResourceManager查询节点的状态，如果发现节点从Decommissioning变成了Decommissioned状态，AutoScaling就去真正释放这个弹性节点，这样可以保证这个节点上的很多计算任务不会失败。
作业稳定性的第三个优化是专门针对Spark作业的，因为我们集群目前batch离线作业80%的资源都是Spark使用，所以只要解决好Spark问题其他问题就都不大。

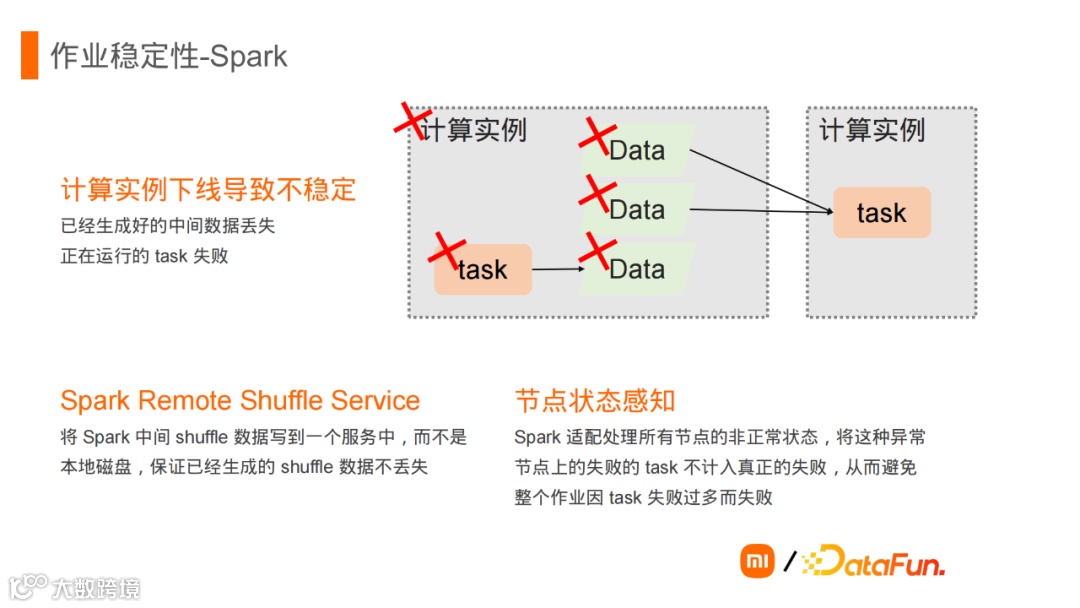

上图可以看到节点下线它会带来哪些问题。第一个是计算节点上的一些临时数据会丢失，这些数据一般都是Shuffle数据，数据丢失后，如果下游的task需要这些数据，就需要再拉起这个数据前面依赖的计算任务，再把这个数据重新算出来一遍，这样会浪费很多计算资源。第二个问题是，正在跑的task会失败，如果task失败太多，会导致作业整体失败。
我们的解决办法主要有两点。第一个是Spark Remote Shuffle Service服务，它将Spark的中间Shuffle数据写到一个服务中，而不是本地磁盘，这样即使节点下线数据也不会丢失。第二个是Spark作业去感知节点的状态，这个状态指的是NodeManager的状态，需要将节点异常情况下失败的task不计入真正失败的task，这样会避免作业因为有太多失败的task而导致失败。
我们刚开始上线弹性时，有推动用户手动去加一些配置，很快我们发现这样做对用户太不友好了，所以我们马上调整策略，将对用户透明提到很高的优先级。

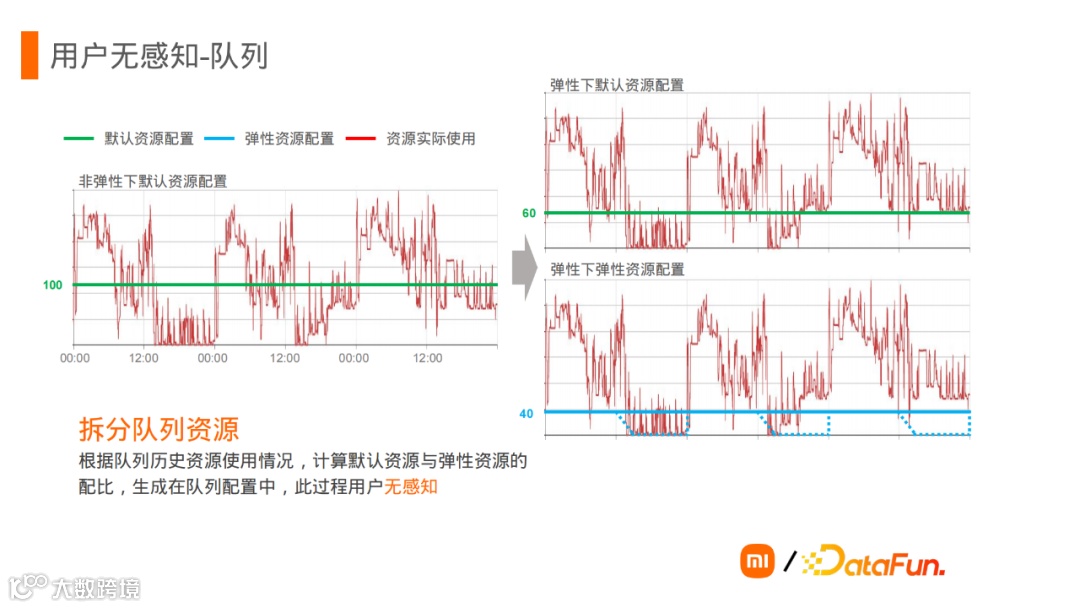

上面左边这个图，这是用户队列的资源使用监控曲线，周期是三天，可以看到比较明显的周期性，在0-12点又一个高峰，随后是低谷，队列配置了100个单位的资源。
队列接入弹性后，我们将这个队列资源拆分成了两部分，第一部分是默认资源，调整到了60，以保证低谷时队列也有资源可以使用；第二部分是新增弹性资源40份，这样队列在高峰的时候总共有100份资源可以使用。上述过程都是通过自动化来计算调整的，调整完之后，用户的队列就可以正常使用默认资源和弹性资源，队列的整个接入过程对用户都是无感知的。
作业接入也需要做到对用户无感知，前面提到Flink、AM等不能用弹性资源，batch作业也并不都适合接入，所以我们要进行定向接入。

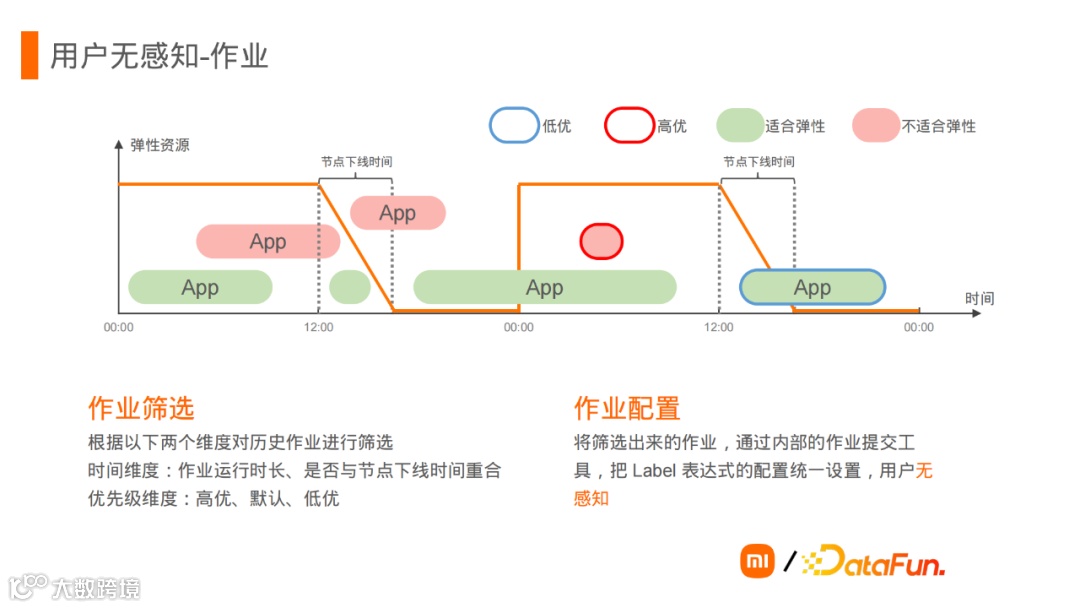

我们对分析了作业画像，主要通过两个维度来筛选，第一个是时间维度，找到作业的运行周期与节点下线的时间不重合的。第二个维度是作业的优先级，低优作业更适合接入。通过这两个维度能确定作业是不是可以接入弹性，能够接入的话，我们的灰度系统会自动为作业添加必要的配置，比如label表达式。整个过程也都是自动化的，不要用户感知。
比如第一个App，虽然运行时间长，但是它和节点下线时间不重合，所以可以弹，第二个有重合，就不能弹，第三个运行时间非常短，即使它的生命周期全处在节点下线时间也可以让它使用接入弹性。另外就是像红圈圈出来的高优作业，即使运行周期符合要求，也不可以接入弹性；相反，一个低优作业，即使它运行时间很长，也可以让他尝试接入弹性。

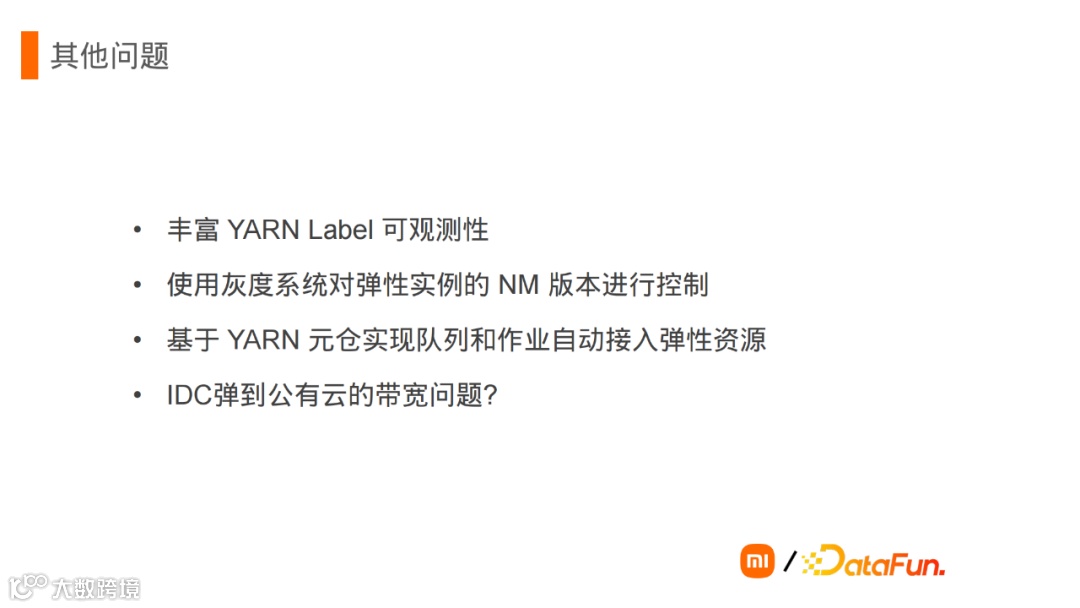

我们还遇到了很多其他问题，像YARN原生对Label的支持非常不足，尤其是监控方面，我们对Label做了一些单独的开发，提高了它的可观测性，还做了很多关于Label的bug fix。
另外，弹性的节点需要运行NM，我们使用了内部的灰度系统来对弹性节点上的NM的版本进行控制、升级等操作。
第三是我们基于内部的YARN元仓的项目，通过离线分析队列和作业数据，实现队列和作业自动接入弹性的资源。
最后一个问题，也是非常头疼的一个问题，就是原有集群是在自建IDC，准备向公有云弹的话，会遇到带宽问题，这个带宽还是相当大的。如果不跨IDC到云，或者不跨公有云的region，那么带宽问题就基本不存在，这个问题我们现在也没有得到一个很好的解决办法，我们目前线上跑的是在公有云的同一个region下，所以暂时没有这个问题，后续会研究解决跨 region 的带宽问题。
弹性成果

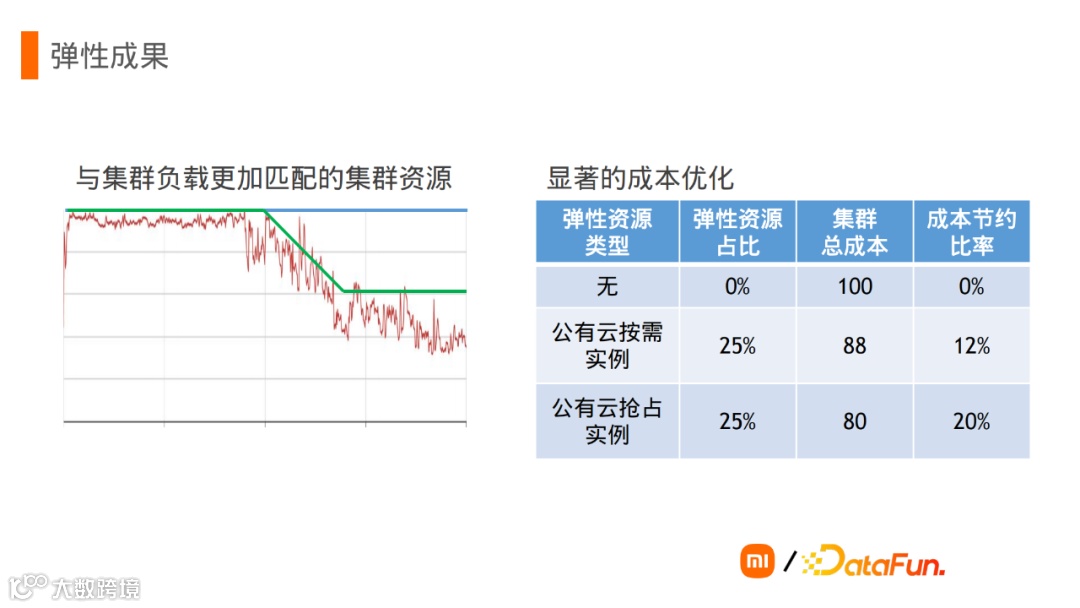

接下来简单展示一下弹性的成果。左侧图的红色线依然是我们集群的资源使用的曲线，蓝色的线是不做弹性时集群可用的资源，它是一条静态的直线。在我们做完弹性之后，集群可用的资源就是这条绿色的线，绿线和蓝线之间的部分，是我们省出来的资源，也就是优化掉的空闲的资源，和我们的目标是相符的。
右边的图列举了使用公有云的按需实例和抢占实例，分别能带来的成本优化的效果，如果在不使用弹性的情况下，假设集群成本是100，那么在使用了按需实例之后，并且按需实例是整个集群资源25%的情况下，可以节省集群12%的成本，如果全部使用抢占实例，可以节省20%。
我们现在的状态是以按需实例为主、抢占实例为辅。现在正在推动由按需到抢占的切换，当全部切到抢占实例之后，我们就可以达到20%成本优化的效果。
未来规划

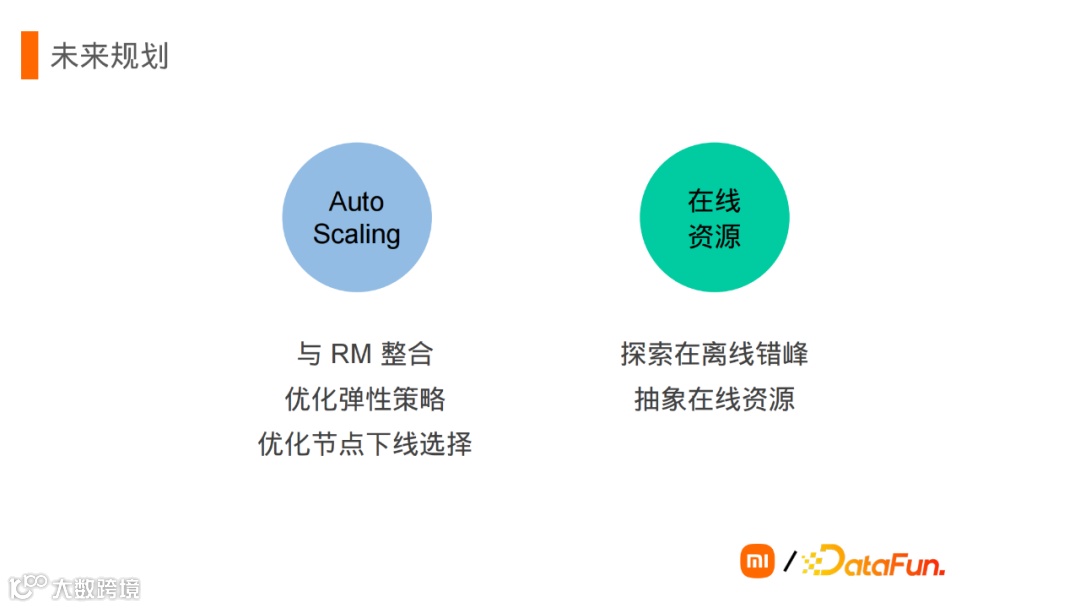

第一部分是AutoScaling这个模块本身的优化，我们准备与RM做一些整合，这样一些指标的感知、还有节点上下线的操作，都会更加简单方便。优化弹性策略，使弹性更加精准可控。在节点下线的时候，也会做一些优化选择策略。
第二个内容是，把在线资源用起来，主要就是尝试在线离线的错峰或在离线混布。另外，希望把在线资源做的更加抽象，和公有云的资源效果类似，这样在实现层面上会更加统一。
以上就是小米Hadoop YARN弹性调度落地的全部内容，感谢大家阅读观看。
