导读：中国设计 中国技术中国制造 中国方案

由国资公司投资运营的北京2022年冬奥会标志性建筑国家速滑馆——“冰丝带”于12月25日完工，并计划于明年1月开展首次制冰工作。



国家速滑馆

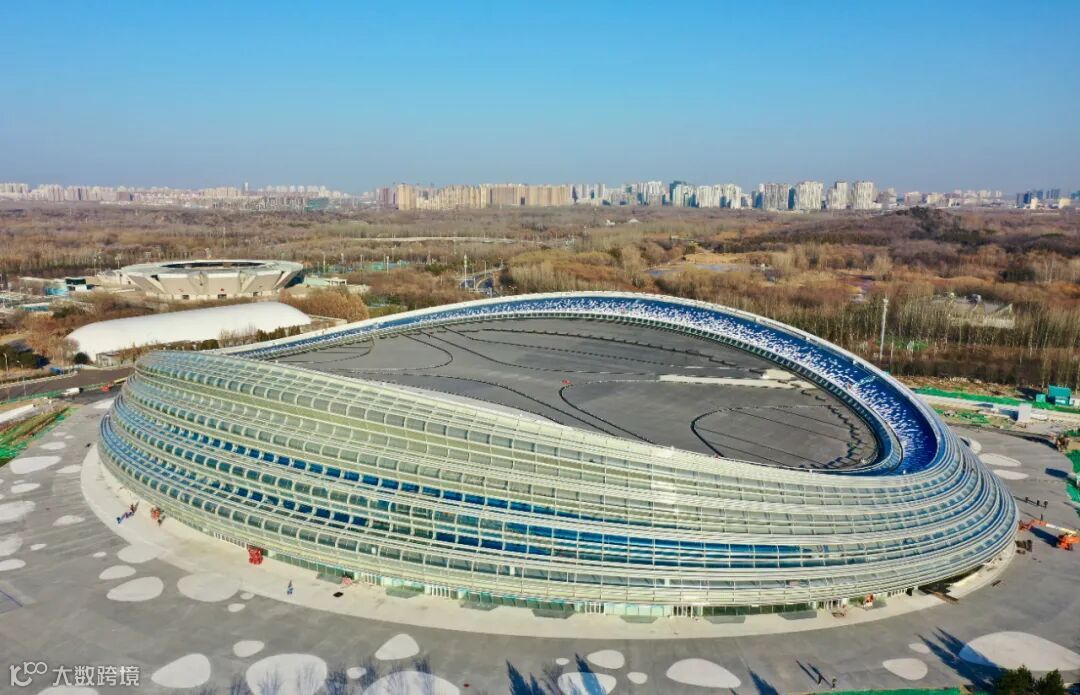

国家速滑馆位于奥林匹克森林公园南园西北侧，北邻国家网球中心，东临奥林西路、西临林萃路。主场馆建筑面积约8万平方米，高33米，能容纳约12000名观众，将于北京2022年冬奥会期间承担速度滑冰比赛，在此将诞生14块金牌。


国家速滑馆于2018年初开始基础施工建设以来，无论是建造技术、还是建设速度，均体现了我国当前建筑行业的最高水平。



外形上，国家速滑馆由22条晶莹美丽的“丝带”状曲面玻璃幕墙环绕，因此，又被称为“冰丝带”。完工后的“冰丝带”与雄浑的钢结构“鸟巢”、灵动的膜结构“水立方”相得益彰, 共同组成北京这座世界首个“双奥之城”的标志性建筑群。



编织天幕

创下世界体育场馆之最


国家速滑馆采用了双曲面马鞍形单层索网结构屋面设计。这种结构设计能够极大地节约材料，用钢量仅为传统屋面的四分之一。速滑馆建设团队将这张索网称为“天幕”。“编织天幕”的过程犹如一个巨大的羽毛球拍“绷”在了场馆的上方，只不过这个球拍是由粗大的钢索编织而成，且不是平面而是马鞍形。

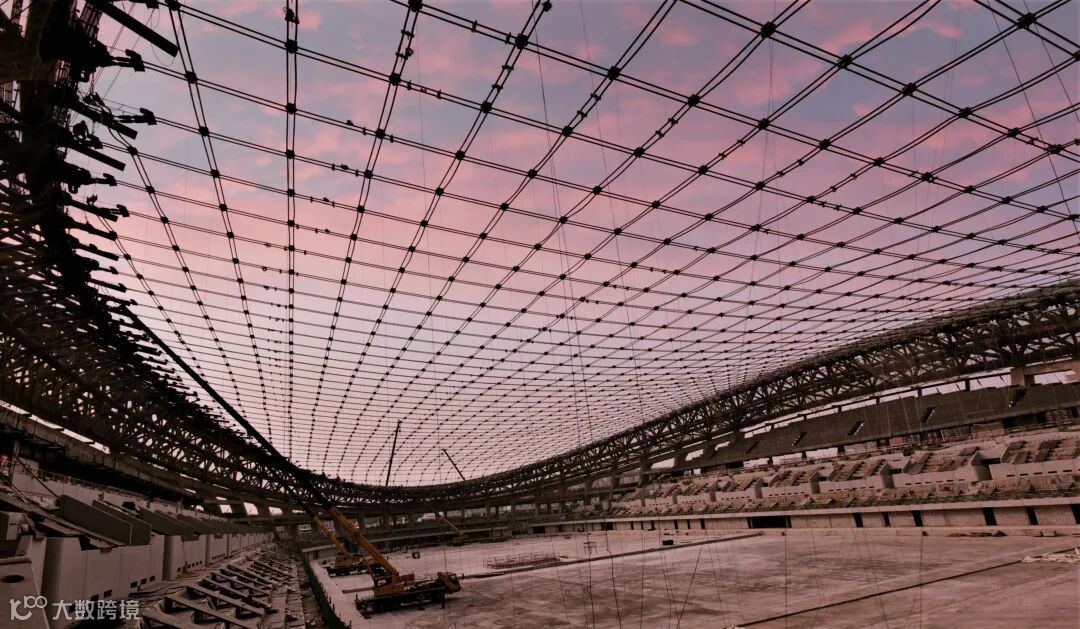

2019年4月 “冰丝带”“天幕”编织完成


建设者通过49对承重索和30对稳定索编织成长跨198米、短跨124米的索网状屋面，再铺设1080块4×4米单元屋面板组装而成。由于索网屋面的空间形态非常复杂，张拉以后每一个“方格”空间形态都不一样，需要通过实测得到数据后再进行加工定制。

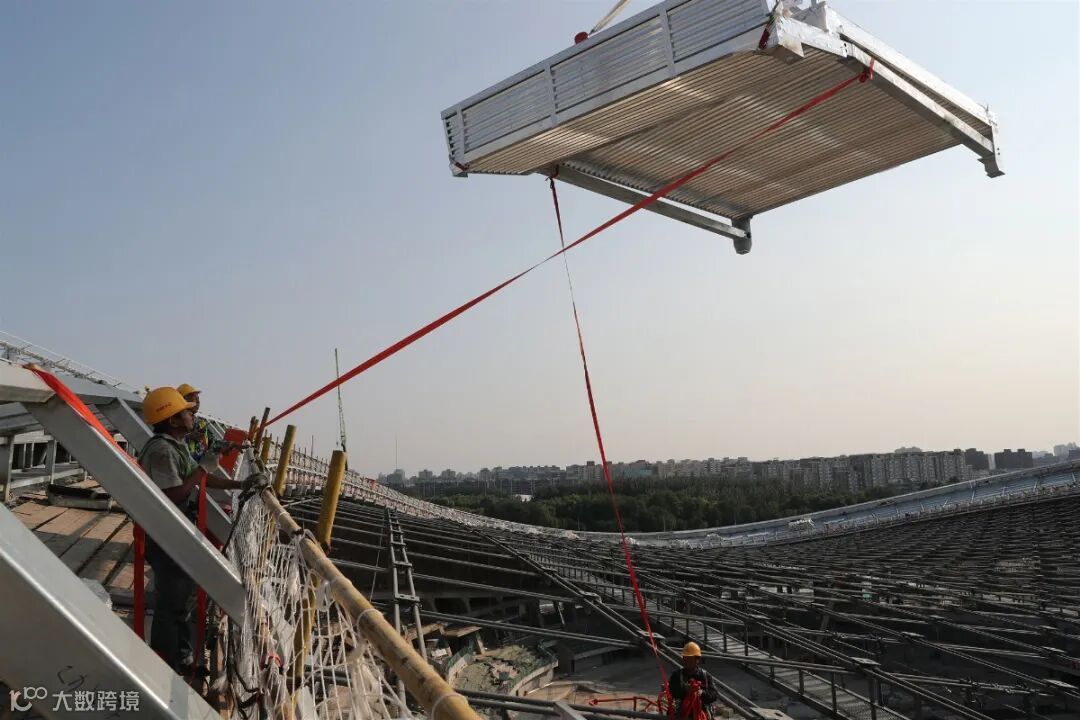

2019年9月 国家速滑馆开始安装屋面面板


工程完工后，国家速滑馆成为目前世界上规模最大的单层双向正交马鞍形索网屋面体育馆。2020年5月，国家速滑馆斩获2019年度中国钢结构行业的最高工程大奖——“中国钢结构金奖年度杰出工程大奖”，“天幕”的成功“编织”是其主要加分项。



丝带飞舞

拼成完美“冰丝带”

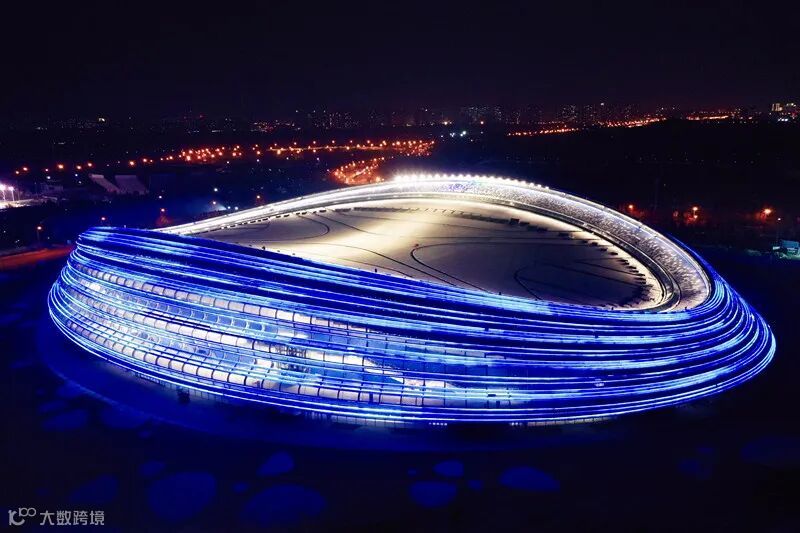

夜幕降临，完工后的速滑馆外立面灯光亮起，“冰丝带”在北京奥林匹克森林公园“翩然起舞”。

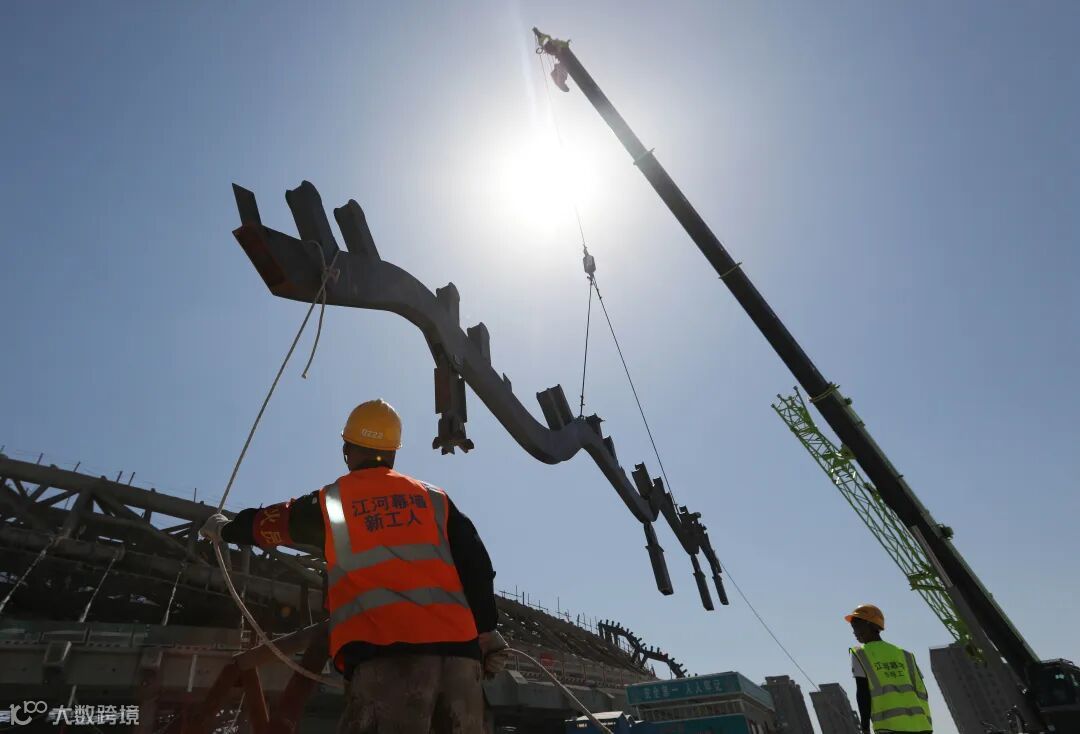

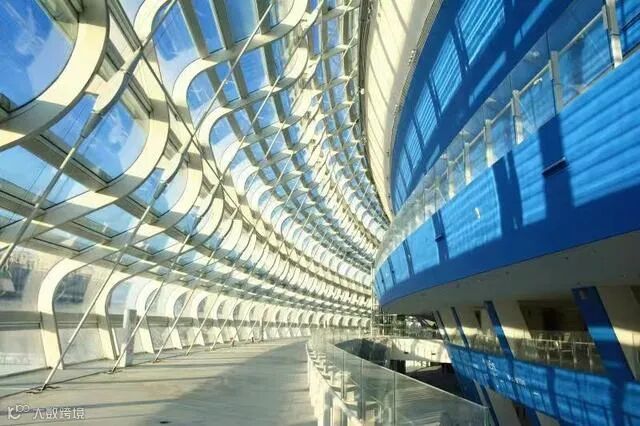

为营造出轻盈飘逸的丝带效果，国家速滑馆外立面由3360块曲面玻璃单元拼装而成，通过机械配合工人操作，严丝合缝地嵌入160根S形钢龙骨打造的框架中。曲面幕墙所使用的玻璃，每块尺寸都不相同，全部通过BIM技术在工厂定制、现场安装。


2019年5月 国家速滑馆工程启动玻璃幕墙曲面幕墙施工



最快的冰

着眼于赛后可持续利用

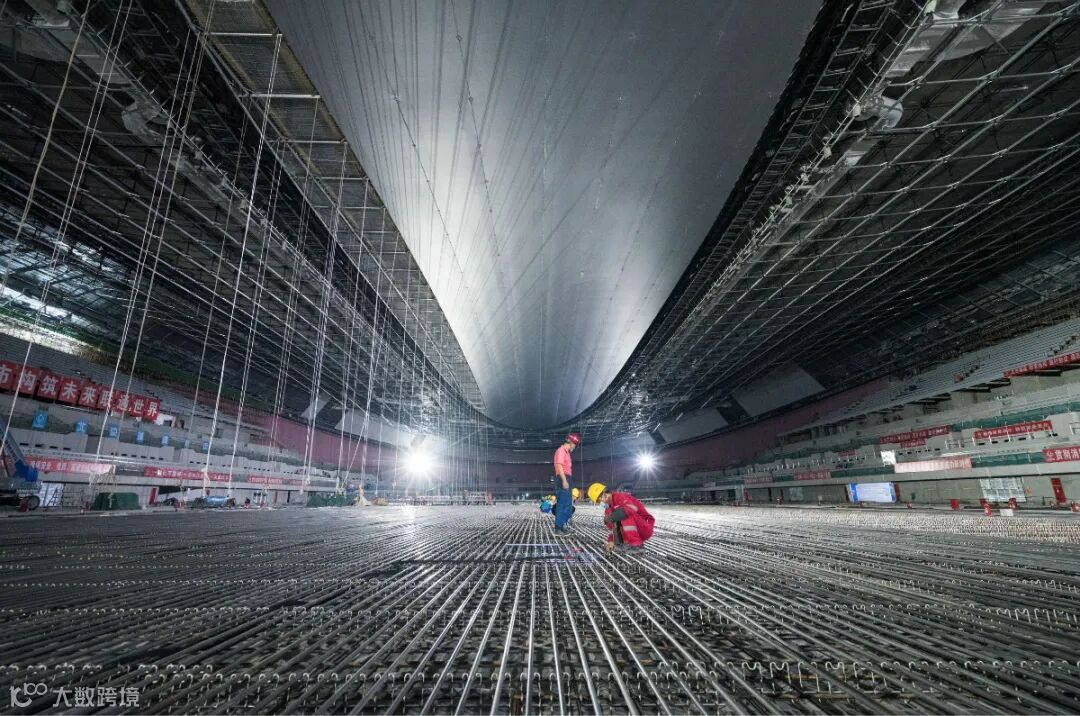

国家速滑馆采用了全冰面设计，冰面面积1.2万平方米，是目前亚洲最大冰面，也是全世界最大的采用二氧化碳跨临界直冷制冷系统的冰面、全球首个采用二氧化碳跨临界制冷的冬奥场馆。这项技术是目前世界上最环保的制冰技术，碳排放趋近于零，同时也是最先进的制冰技术，冰面温差可控制在0.5度以内。这样制冷不仅比传统方式效能提升20%以上，且制冷均匀，不会出现各部位温度不同的情况，特别是在以0.001秒计时的高水平竞技中，这些都是关键性的因素。同时，国家速滑馆将制冷产生的余热用于运动员生活热水、融冰池融冰、冰面维护浇冰等，一年可节省约200万度电。



国家速滑馆的全冰面设计充分考虑到场馆的赛后利用问题，为适应多种需求的群众性健身提供硬件支撑。国家速滑馆冰面采用分模块控制单元，可以将冰面划分为若干区域，根据不同项目分区域、分标准进行制冰。平时可接待超过2000市民同时开展冰球、速度滑冰、花样滑冰、冰壶等所有冰上运动，着眼于服务赛后的可持续利用。




智慧场馆

树立新时代场馆典范


国家速滑馆在建造过程中，除了大量使用先进建造、绿色节能技术外，无论是从幕墙系统还是到屋面系统，无论从预制看台还是索结构的平行施工，全生命周期应用了工程建筑信息模型BIM技术，实现了施工全过程的仿真分析，真正实现了“智慧建造”。



国家速滑馆引入了“室内外一体化定位导航系统”“数字孪生系统”等技术，就像给场馆配备了一颗“大脑”。



拥有了“智慧大脑”的国家速滑馆，未来将为观众、赛事组织和参与者提供优质的观赛体验和完备的服务保障，树立新时代体育场馆建设运营的典范。




从一张平面效果图到如今完成建设的2022年冬奥会标志性建筑，三年来，国家速滑馆团队在国资公司的指导与支持下，集各方之智，汇各方之力，以“冬奥速度”“冬奥质量”为标准，广泛开展科技攻关与自主技术创新，填补了多项国内和国际上的技术空白，形成了由中国设计、中国技术、中国制造组成的奥运场馆建设“中国方案”。

同时，国家速滑馆团队从设计之初就着手考量场馆的赛后利用问题。2022年北京冬奥会后，“冰丝带”将成为一个以冰雪运动为突出特色，集体育赛事、群众健身、文化休闲、展览展示、社会公益等于一体的新体育综合体，成为人民群众体验冬季美好生活的新地标，向世界贡献奥运场馆“反复利用、综合利用、持久利用”的“中国经验”。
