图纸主要包含：基站站址示意图、基站天馈安装及走线示意图、机房设备平面布置图、机房设备布线路由图、机房综合开关电源端子分配图等。
1.基站站址示意图：应标明站址名称、经纬度、海拔、详细地址、覆盖目标、指北、天馈角度。站址应详细，基站站址附近需标明参照物。对基站周边道路、地形（如田地、河流、村庄、山地、住宅区等）有标识。本图需配有对应图例。

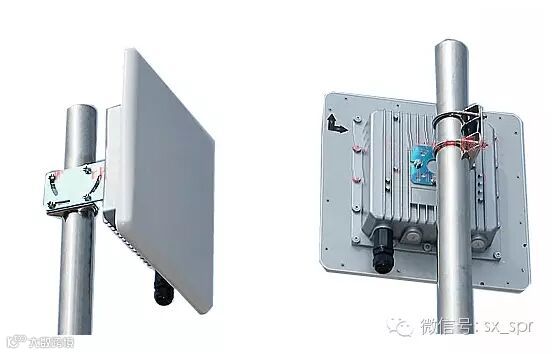

2.基站天馈安装及走线示意图：应有基站天馈的平视图、俯视图、塔身天线安装示意图、馈线孔洞分配图，并附工程量及材料表。该图中应标明天线的位置、尺寸、型号、安装位置，馈线长度、布放位置，铁塔（铁架）的高度、尺寸、与机房的相对位置。本图需配有对应图例。
3.基站机房设备平面布置图：应详细标明基站机房内部尺寸、机房内各种设备及机柜尺寸，对于原有设备和新建设备，采用不同的颜色和粗细线进行区分，并用文字加以标注；应配有设备表，表中应写明设备规格型号、数量，对原有设备和新增设备应在备注中加以标识；应配以工程说明，在工程说明中需对工程情况、安装设备数量、安装方式、注意事宜进行说明。本图需配有对应图例。
4.基站设备布线路由图：各种缆线的路由必须明确清晰并易于区分，不同类型的缆线需用不同的线型加以区分，并做文字标注。本图需附线缆统计表。本图需配有对应图例。
5.基站接地要求图:标明基站内的设备、线缆、电源等需要接地的单元与接地体的连接关系。本图需配有对应图例。
6.机房综合开关电源端子分配图
对直流配电单元：需标明一次下电和二次下电；需标明直流配电单元熔丝数量，规格及占用情况；需标明空开数量、规格及占用情况。
对交流配电单元：需标明交流输出空开的规格及占用情况；需标明交流输入空开的规格及占用情况；
对直流模块单元：需标明整流模块的厂家、型号规格及占用情况和空槽位情况。
本图应附模块使用统计表。本图需配有对应图例。
7.综合柜平面布置图:应标明机柜尺寸，各种设备的型号、尺寸、安装位置，空余插槽的位置。本图需配有对应图例。
