Pix4D作为一款专业的无人机测绘和摄影测量软件，有着丰富的输出成果。本文列出了Pix4Dmapper所有2.5D以及3D输出的格式，兼容软件，使用方法以及路径。另外，一些用户关心的热门话题如怎样输出osgb格式的三维纹理模型也被说明。
输出成果
⊙三维点云
⊙三维纹理模型
⊙DSM
⊙DTM
⊙等高线
⊙用户自定义矢量对象
输出方法
⊙如何生成LoD网格（含osgb格式）
输出成果

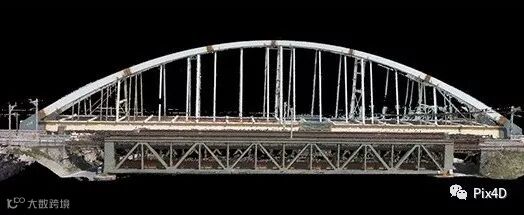

1. 三维点云
格式 |
软件 |
用途 |
.las |
Quick Terrain Reader Global Mapper ArcGIS |
浏览 |
VRmesh |
浏览 点云分类 |
|
LAStools |
生成DTM |
|
.laz |
Quick Terrain Reader Global Mapper |
浏览 |
LAStools |
生成DTM |
|
.xyz |
Auto CAD Auto CAD Civel 3D Global Mapper |
浏览 |
.ply |
Meshlab |
浏览 |
VRmesh |
浏览 点云分类 |
|
Sketchfab |
网络浏览以及共享 |
路径：...\项目名称\2_densification\point cloud\项目名称_densified_point_cloud
2. 三维纹理模型
格式 |
软件 |
用途 |
.obj |
Meshlab, Global Mapper Rhino, 3ds Max 3D Builder Maya |
浏览 |
.fbx |
Rhino, 3ds Max Blender, Maya Cinema 4D |
浏览 |
.dfx |
Global Mapper ArcGIS Quantum GIS |
只能浏览三角网格 |
.ply |
Meshlab |
浏览 |
Sketchfab |
网络浏览以及共享 |
|
Blender Meshmixer |
3D打印 |
|
Adobe Acrobat Reader |
浏览 |
|
.osgb |
Skyline Terrabuilder SuperMap Acute3D |
浏览 |
.slpk |
ArcGIS Online ArcGIS Earth |
网络浏览 |
路径：...\项目名称\2_densification\3d_mesh\项目名称_simplified_3d_mesh

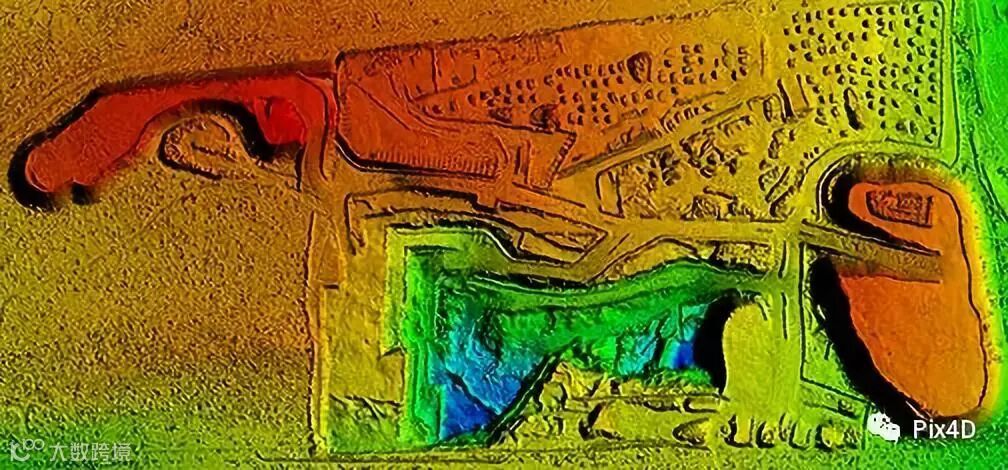

3. DSM
方格DSM
格式 |
软件 |
用途 |
.las |
Quick Terrain Reader Global Mapper ArcGIS |
浏览 |
VRmesh |
浏览 点云分类 |
|
LAStools |
生成DTM |
|
.laz |
Quick Terrain Reader Global Mapper |
浏览 |
LAStools |
生成DTM |
路径：...\项目名称\3_dsm_ortho_\1_dsm\项目名称_dsm
栅格DSM
格式 |
软件 |
用途 |
.tif |
Global Mapper ArcGIS Quantum GIS |
生成等高线 距离、面积及体积的测量 体积比较（Global Mapper, ArcGIS) 3D数字化（Global Mapper, ArcGIS) |
路径：瓦片：...\项目名称\3_dsm_ortho\1_dsm\tiles
路径：合并瓦片：...\项目名称\3_dsm_ortho\1_dsm

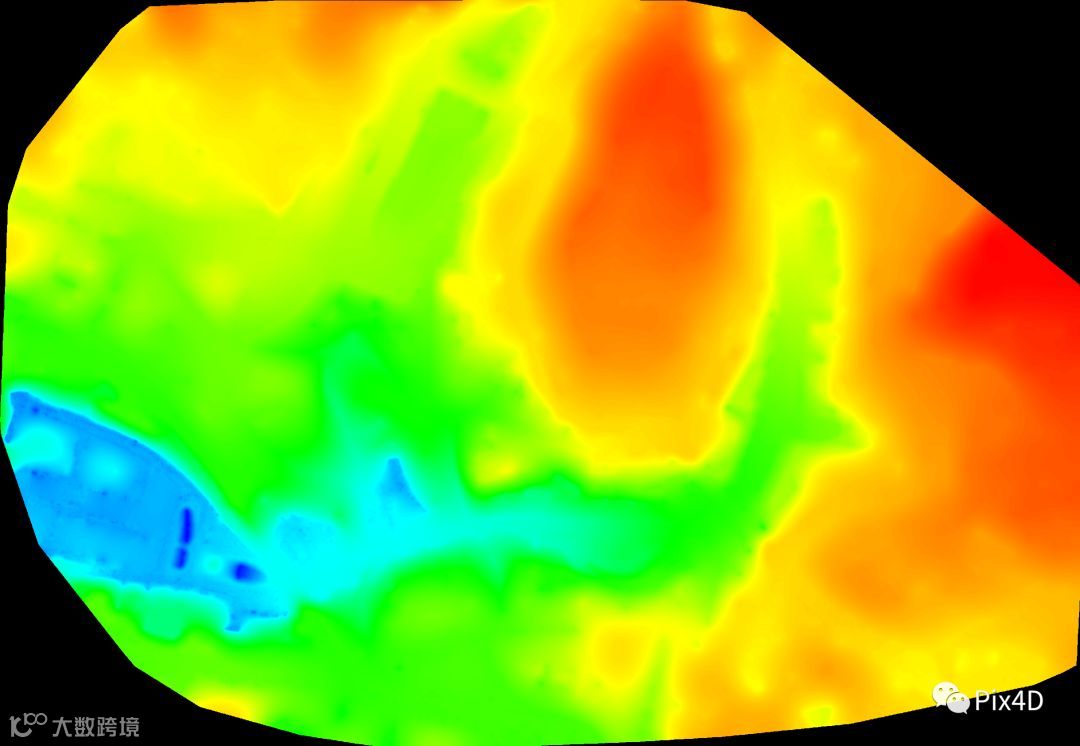

4. DTM
格式 |
软件 |
用途 |
.tif |
Global Mapper ArcGIS Quantum GIS |
生成等高线 距离和面积的测量 |
路径：瓦片：...\项目名称\3_dsm_ortho\extras\dtm\tiles
路径：合并瓦片：...\项目名称\3_dsm_ortho\extras\dtm

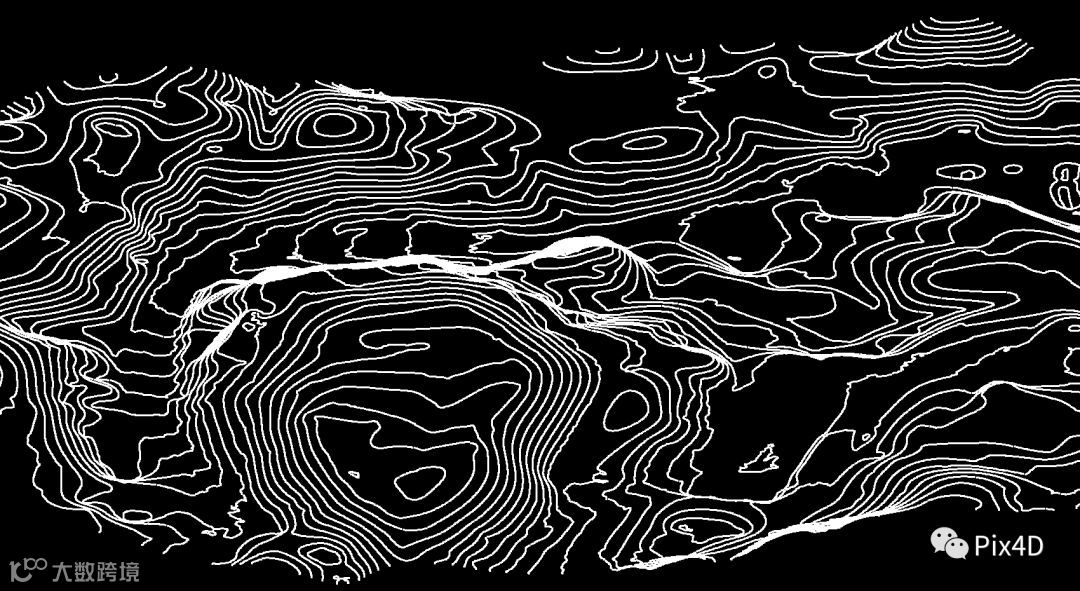

5. 等高线
格式 |
软件 |
用途 |
.shp |
Global Mapper ArcGIS Quantum GIS |
浏览 编辑 |
Adobe Acrobat Reader |
浏览 |
|
.dxf |
AutoCAD Global Mapper ArcGIS Quantum GIS Global Mapper |
浏览 编辑 |
路径：...\项目名称\3_dsm_ortho_\extra\contours
6. 用户自定义的矢量对象
折线，平面，体积（基准面）
格式 |
软件 |
用途 |
.shp |
Global Mapper ArcGIS Quantum GIS AutoCAD |
浏览 编辑 |
.dxf |
Global Mapper ArcGIS Quantum GIS AutoCAD |
浏览 编辑 |
.kml |
Google Earth |
浏览 |
.dgn |
MicroStation |
浏览 编辑 |
路径：用户自定义
输出方法
Pix4Dmapper如何生成LoD网格（含osgb格式）

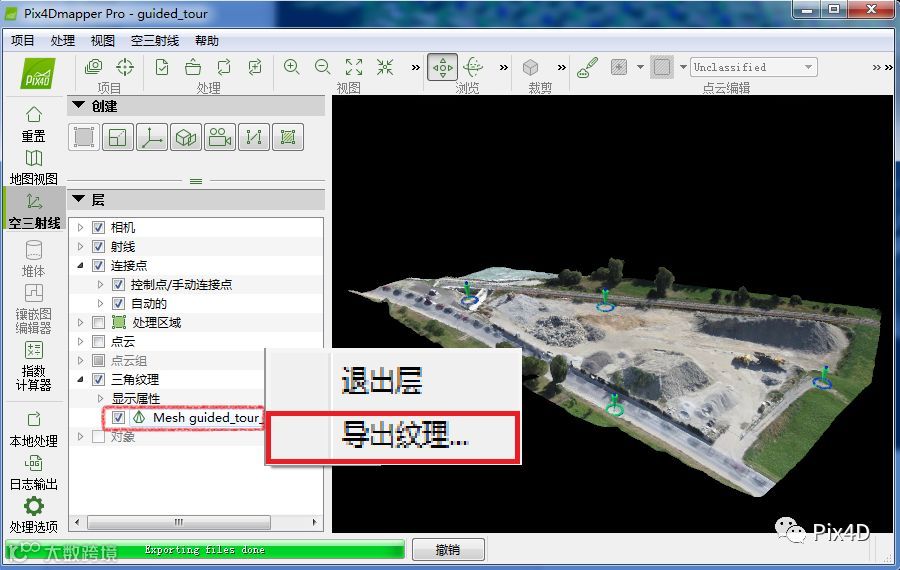

a. 在视图工具栏中单击“空三射线”。在左侧边栏的“层”部分，展开“三角纹理”，右键单击要导出的三维纹理模型。

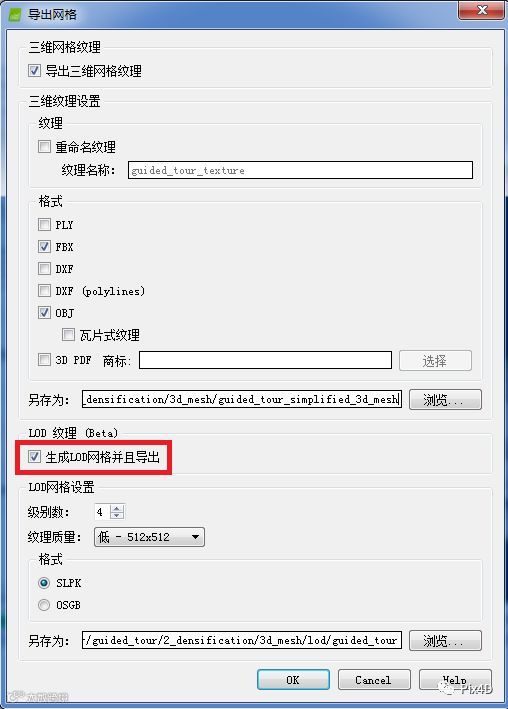

b. 点击“导出纹理...”，跳出“导出网格”窗口。
c. 勾选“生成LOD网格并且导出”，选择LOD网格设置：
级别数
纹理质量
格式（SLPK/OSGB）
储存位置
注：本文仅标注Pix4D团队已测试过的应用程序。
