这次我们来讲讲如何用CASS绘制地形图。
地形图绘制，是CASS最基础的功能模块，已经有二十多年的历史，持续的更新下，这部分的功能相对完善。亲眼目睹过很多民间高手，玩出众多花式用法。作为菜鸟，掌握以下几个简单的步骤，就可以做出一幅合格的地形图来。
下面以CASS10.0为例，来说说如何绘制简单地形图。
1/ 录入数据
用各种仪器采集的坐标数据，可以通过数据菜单下的功能，转换成CASS的坐标文件。目前提供全站仪、RTK和测距仪采集的数据转换接口（菜单功能集中在“数据”菜单中）。如果使用南方系列仪器采集，可以直接输出CASS的坐标文件，此步可以跳过。

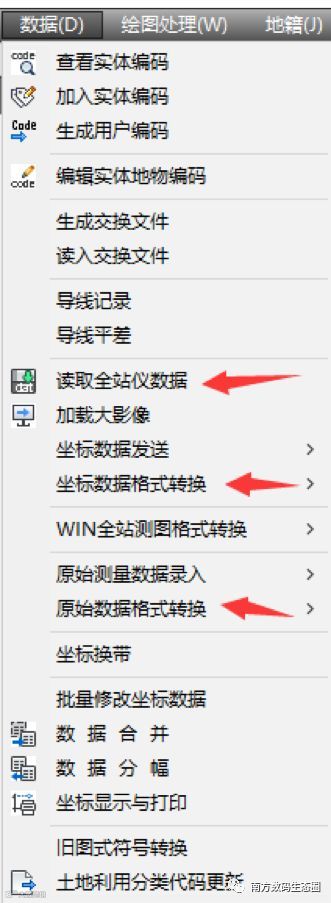

▲数据菜单截图
2/ 绘制平面图形
指根据外业采集的测点点号，绘制相应的地物符号。
01
展野外测点点号
操作：点击菜单‘绘图处理-展野外测点点号’
▲菜单截图
02
绘制地物符号
在右侧地物绘制面板，找到相应地物符号，结合草图，绘制地物符号。

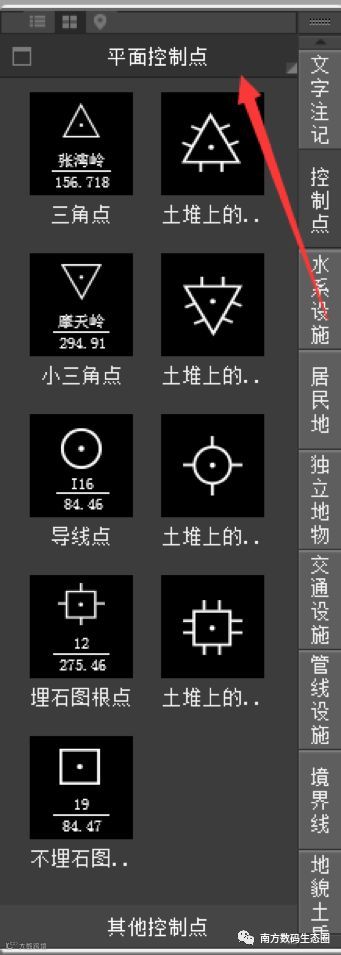

▲地物绘制面板截图

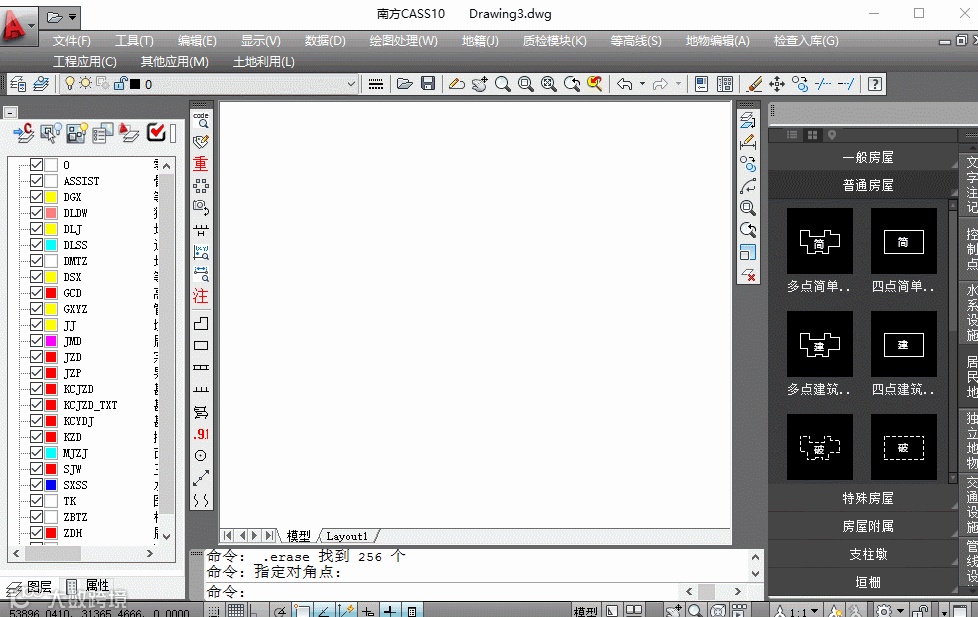

平面图绘制流程如下：
3/ 绘制等高线
等高线的相关功能，都集中在等高线菜单下。绘制等高线，遵循以下流程：
①建立DTM-②编辑三角网-③绘制等高线-④修剪注记等高线
▲菜单截图

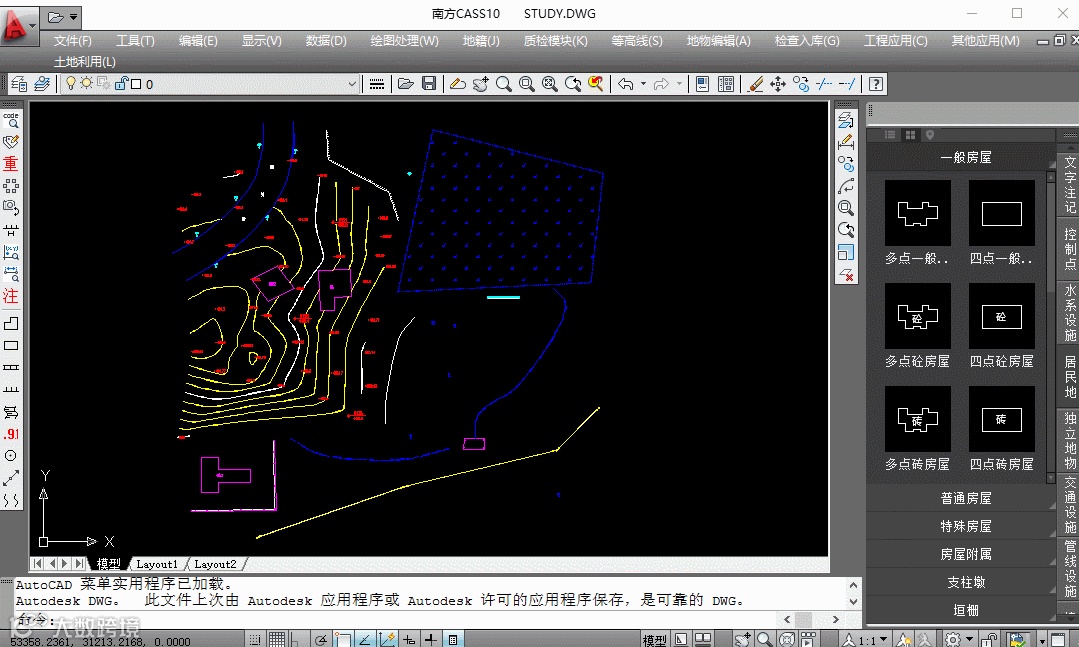

等高线绘制操作流程如下：
4/ 标注文字注记
文字注记是地形图不可或缺的要素，注记功能集中在右侧符号库绘制面板中。
▲菜单截图
5/ 编辑图形
完成平面图和等高线的绘制，文字注记标注后。接下来将根据制图规范，对图形进行编辑整理。所有编辑功能，集中在“地物编辑”菜单中。可根据需要选择菜单，对图形进行编辑。

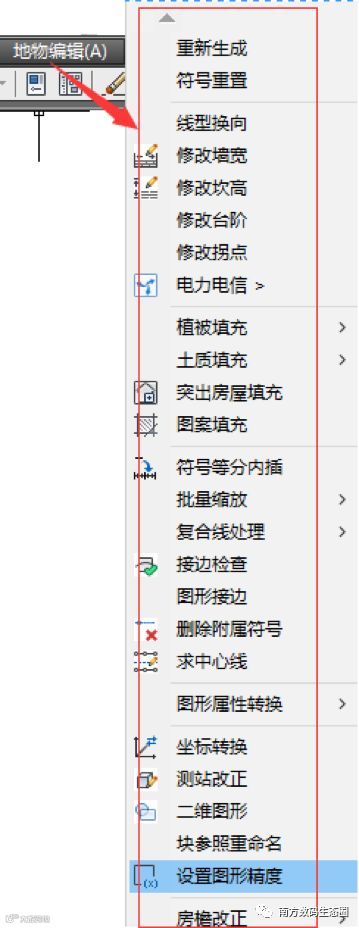

▲地物编辑菜单截图
6/ 图廓整饰
编辑完成的图形，最后参照国标图式加绘图名、接合表、比例尺、文字说明等。
操作：
1、点击菜单“绘图处理-批量分幅-建立格网”，建立分幅格网。
▲建立的分幅格网示例
2、点击菜单“绘图处理-批量分幅-批量输出到文件”，将格网内的图形自动生成符合国标图式的分幅图。

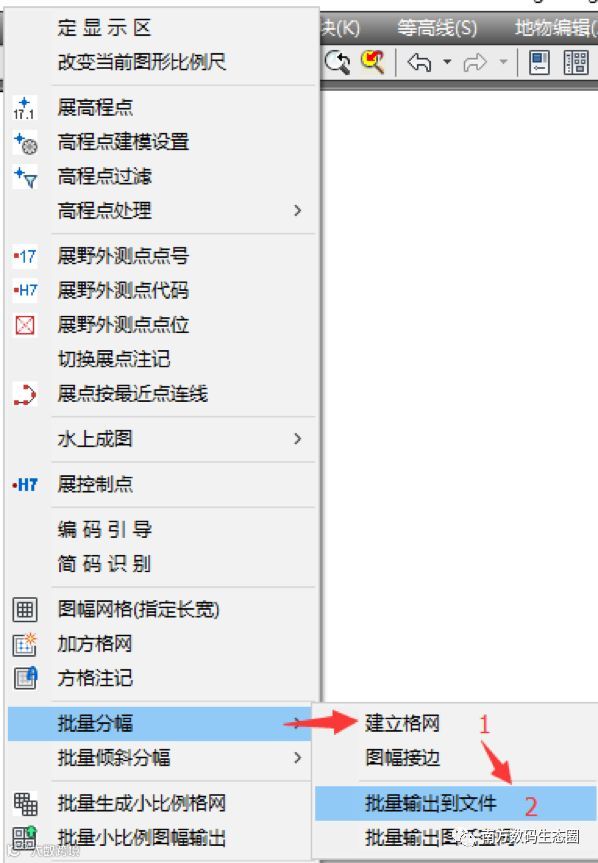

▲菜单截图
图廓整饰操作流程如下：
