1、Smart3D要生成Orthophoto和DSM前，必须要有已经生成的三维模型（格式任意）；
2、Smart3D基于该模型生成Orthophoto和DSM；
3、不论该已生成的模型是否分块，Orthophoto和DSM都是分块的。
4、分块的影像可以使用ArcGIS进行拼接（10.3及以上版本）
/步骤/
一、Smart3D输出Orthophoto（正射影像）和DSM（数字地表模型）
1、建模：Smart3D软件基本操作步骤可参考→CC（Smart3D）基础流程+水面补洞修复+模型修复一整套干货教程分享

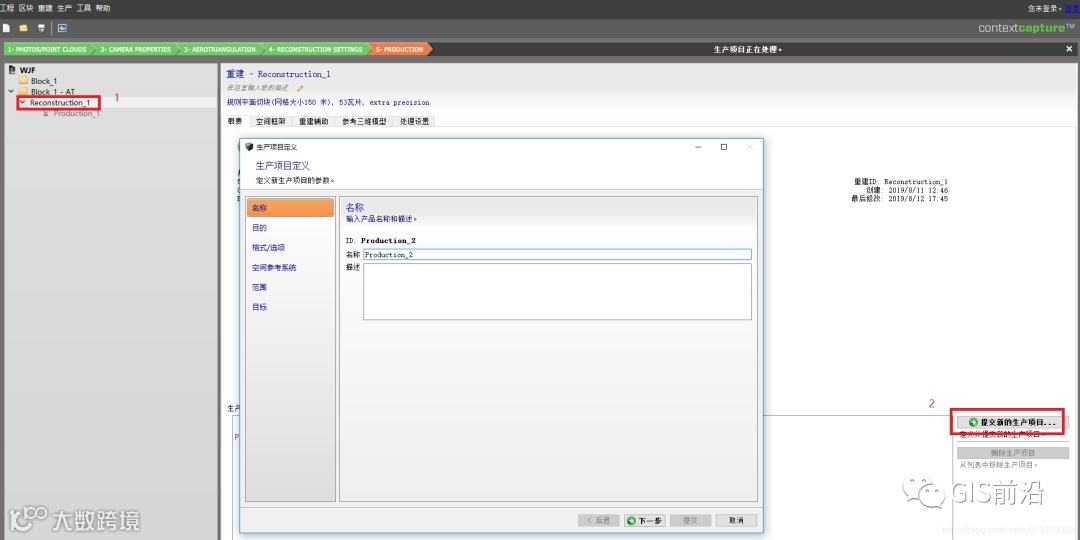

2、在重建页面再次提交建模：

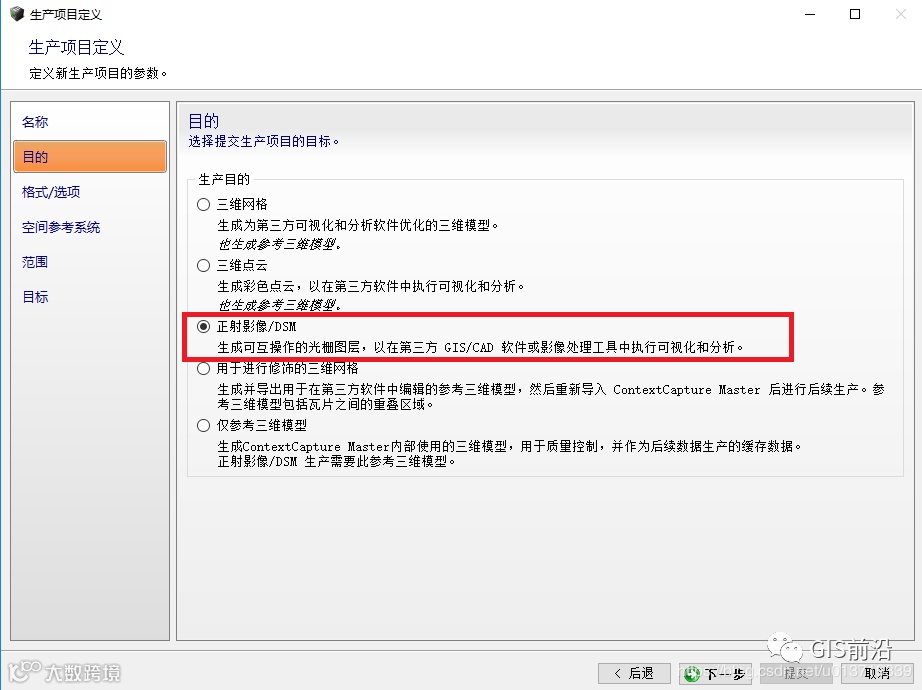

3、选择生成格式
4、设置参数
采样距离越小，内容越详细，文件越大，一般默认就够了；最大影像组尺寸一般默认就行；由于一般是空中测量，因此选择最高点投影。
根据需要勾选是否生成正射影像或DSM，它们的格式都为TIFF/GeoTIFF，并且正射影像的颜色纹理使用3D模型进行投影。

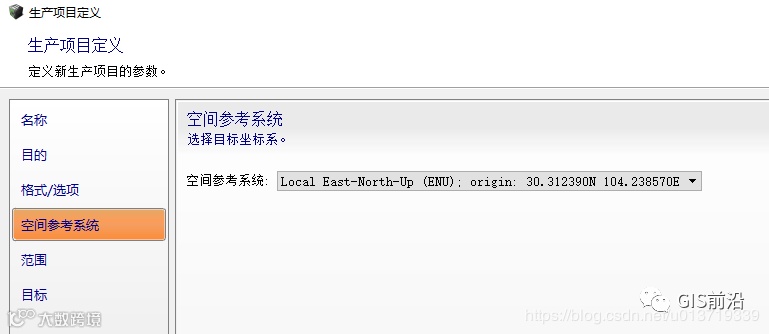

5、选择坐标系：根据需求选择坐标系
6、选择生成影像的范围

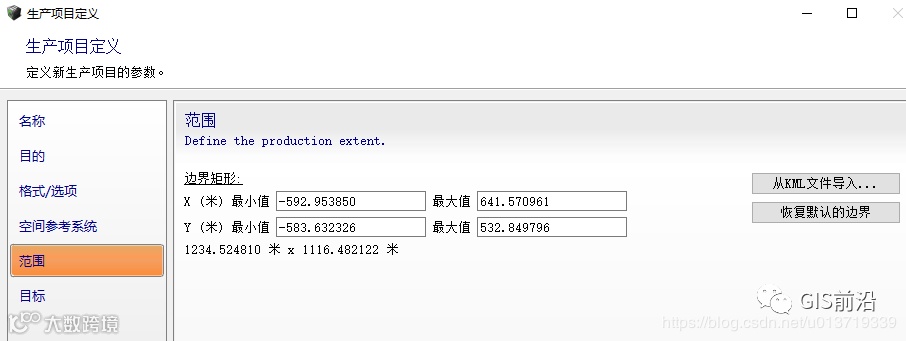

影像范围默认为最大范围，可以根据需求进行更改（在空三后的块中可以看到地点对应的坐标），也可以直接导入KML文件。

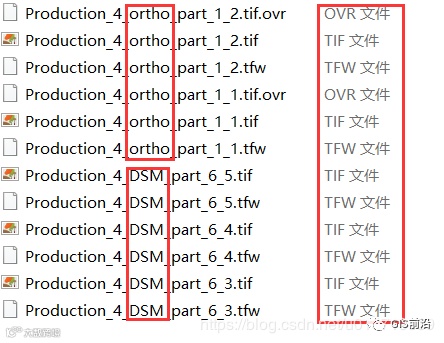

7、最后选择保存的位置，一般默认，则在项目文件中。最后生成的文件是由多个部分组成的，部分目录如下：
二、ArcGIS拼接TIFF/GeoTIFF文件
8、上面的每一个part都是图像的一部分，但并不与建立模型时的tile对应。在ArcGIS中导入所有带有_ortho_part_的文件，则可以看到完整的正射影像，导入所有带有_DSM_part_的文件，则可以看到完整的数字地表模型。
但是如果要直接在图片等模式下查看完整影像，需要将影像进行合并。此处使用ArcGIS 10.3 及以上的版本进行操作。
9、打开ArcGIS，使用“镶嵌至栅格”功能进行拼接，此功能从10.3版本开始支持。
可以使用搜索功能（ctrl+F）找到该功能，或者打开工具箱——数据管理工具——栅格——栅格数据集找到该功能。

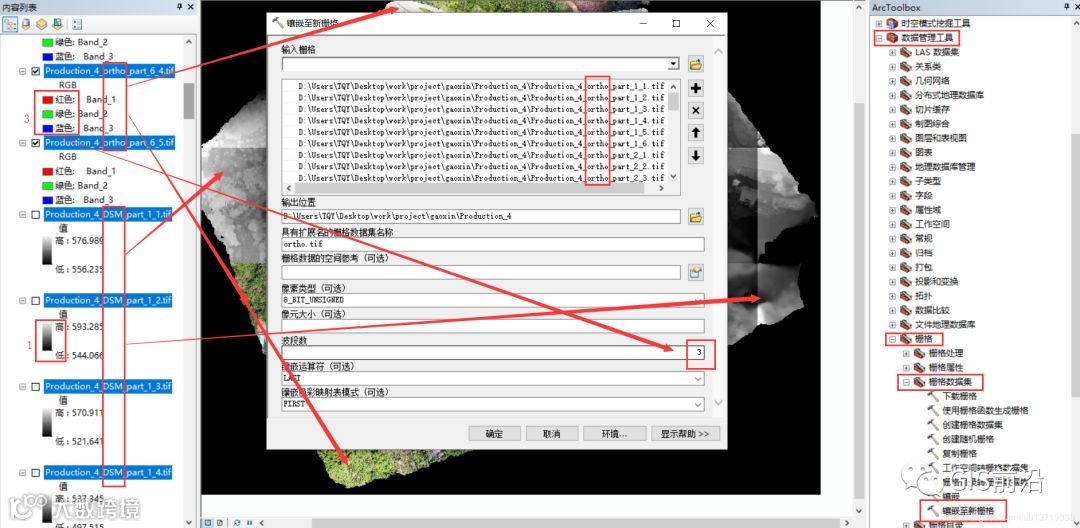

（1）若拼接正射影像：则在“输入栅格”框中导入的是含有ortho名称的TIFF文件，，在填写输出文件名时必须要写后缀名（.tif），输出文件的波段数与输入文件的波段数必须一致，且一定 >=1 ，ortho文件的波段数为3，则此处填3；
将正射影像对应的TIFF文件导入ArcGIS，可以看到它有3个波段，在下图中的中央部分为影像，影像的上方和下方显示了部分正射影像；
（2）若拼接DSM：则在“输入栅格”框中导入的是含有DSM名称的TIFF文件，在填写输出文件名时必须要写后缀名（.tif），输出文件的波段数与输入文件的波段数必须一致，且一定 >=1 ，DSM文件的波段数为1，则此处填1；
将DSM对应的TIFF文件导入ArcGIS，可以看到它有1个波段，在下图中的中央部分为影像，影像的左侧和右侧显示了部分DSM影像；
最后得到一个整体TIFF文件。
