简单粗暴 |土地利用遥感影像处理(从数据下载到ENVI与ArcGIS结合)

简单粗暴 |土地利用遥感影像处理(从数据下载到ENVI与ArcGIS结合) GIS前沿
2020-09-17
2
导读:土地利用遥感影像处理技术流程
1

数据获取

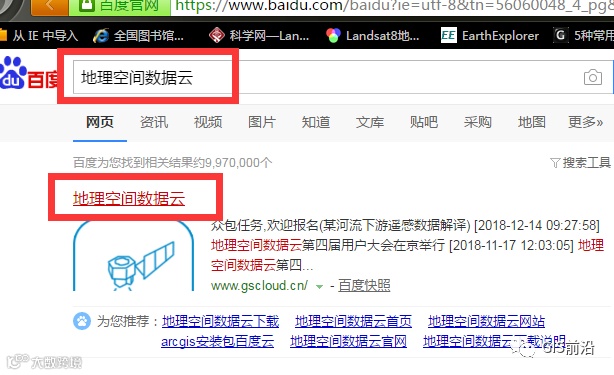

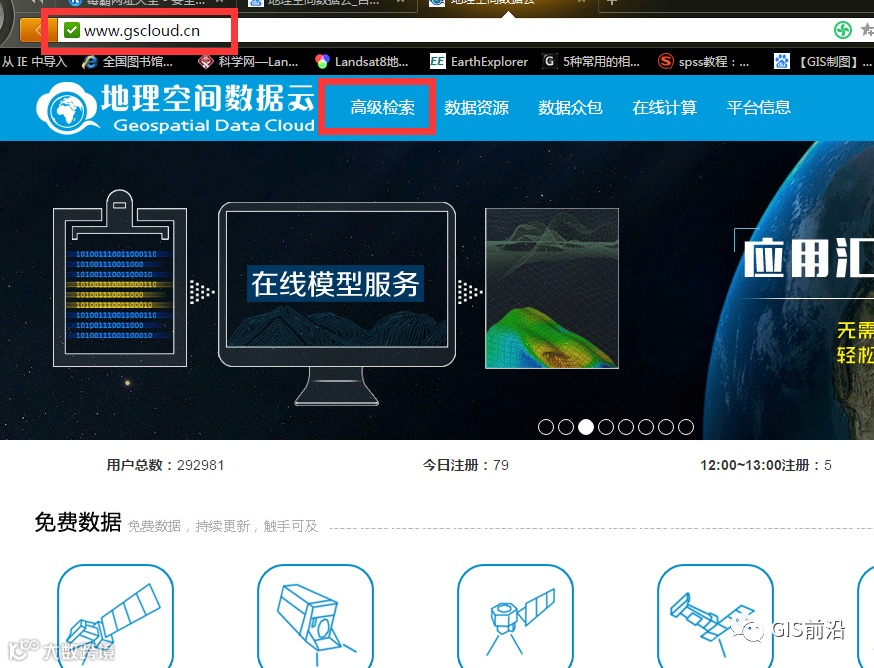

打开任何一个浏览器搜“地理空间数据云”或者在网页地址处输入网址:http://www.gscloud.cn,注册账号登录进去,点击高级搜索,设定下载区域范围以及传感器类型即可下载所需遥感数据,如下图所示。


2

波段组合

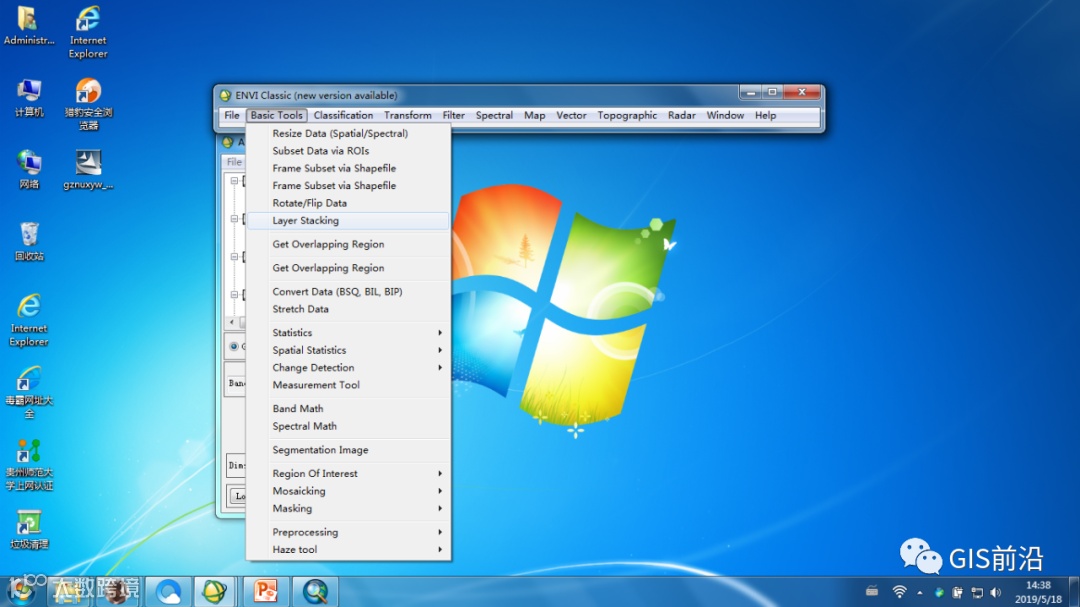

将下载的遥感影像解压,然后打开ENVI5.3.1的Tool与ENVI5.3.1桌面数据处理界面窗口,在Tool界面打开遥感影像,鼠标点击Basic Tool工具下的Layer Stacking进行波段组合如下图所示。

合成的7个波段如下图所示


3

影像裁剪

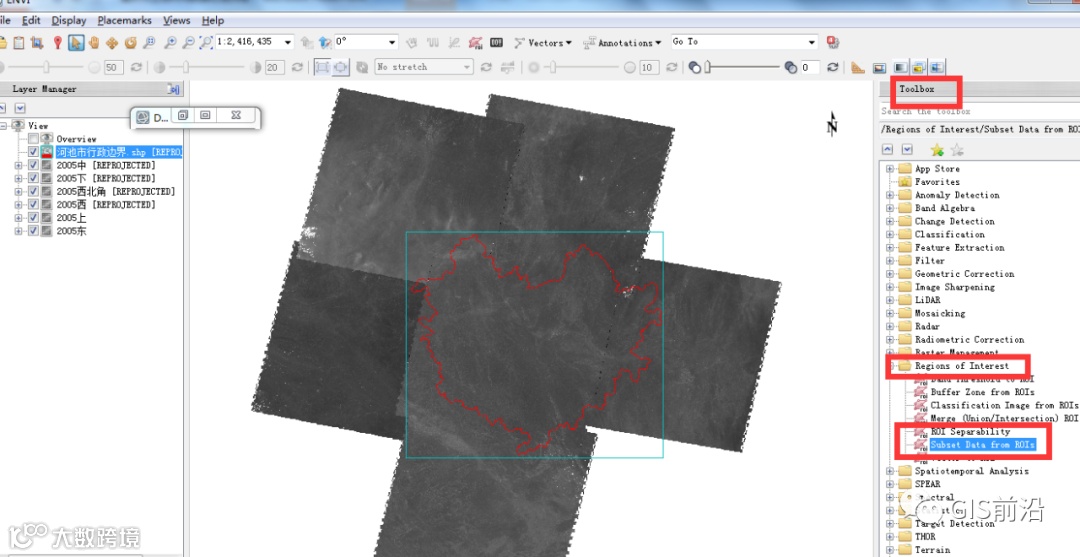

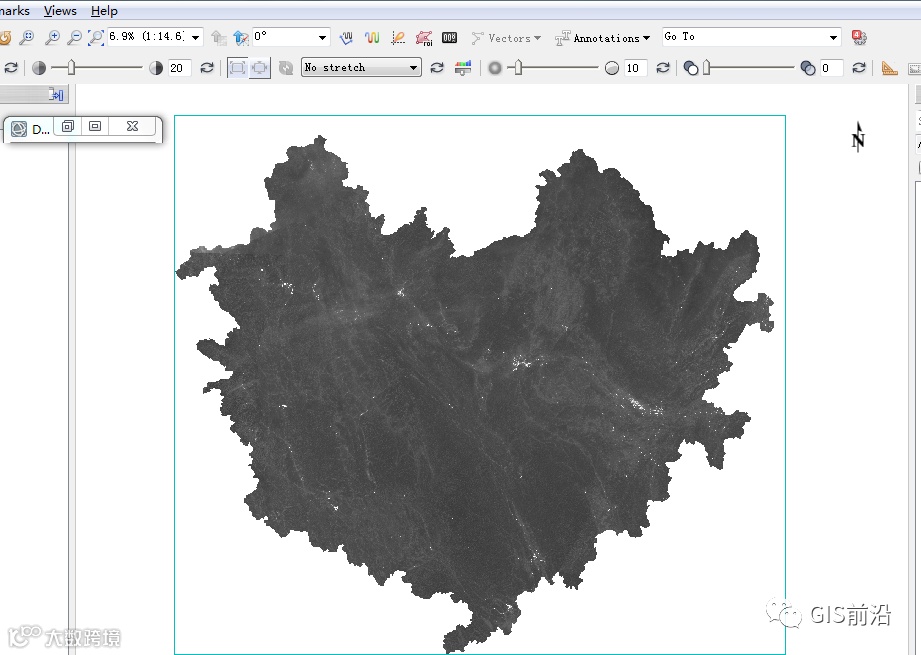

在ENVI5.3.1中将合成的影像分别打开,在ENVI桌面界面的Toolbox工具箱里利用Regions of Interest下的Subset Date from ROIs裁剪工具对根据研究区矢量边界进行裁剪,如下图所示。




4

影像拼接

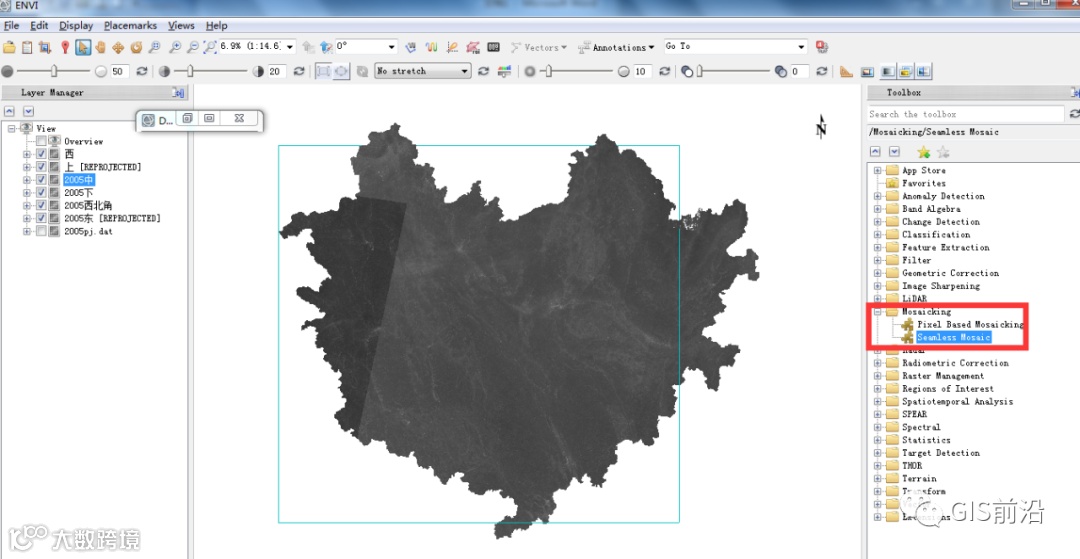

在ENVI5.3.1桌面中将裁剪的影像打开,在Toolbox工具箱里利用Mosaicking下的无缝拼接工具Seamless对裁剪影像进行拼接。



5

图像分类

1.鼠标左键选择432波段组合的遥感影像文件名,右键选择新建Regions of Interest ROI分别建立耕地、林地等Regions of Interest ROI训练样本,每个类型的样本30个左右,尽量均匀分布于遥感分类影像中。

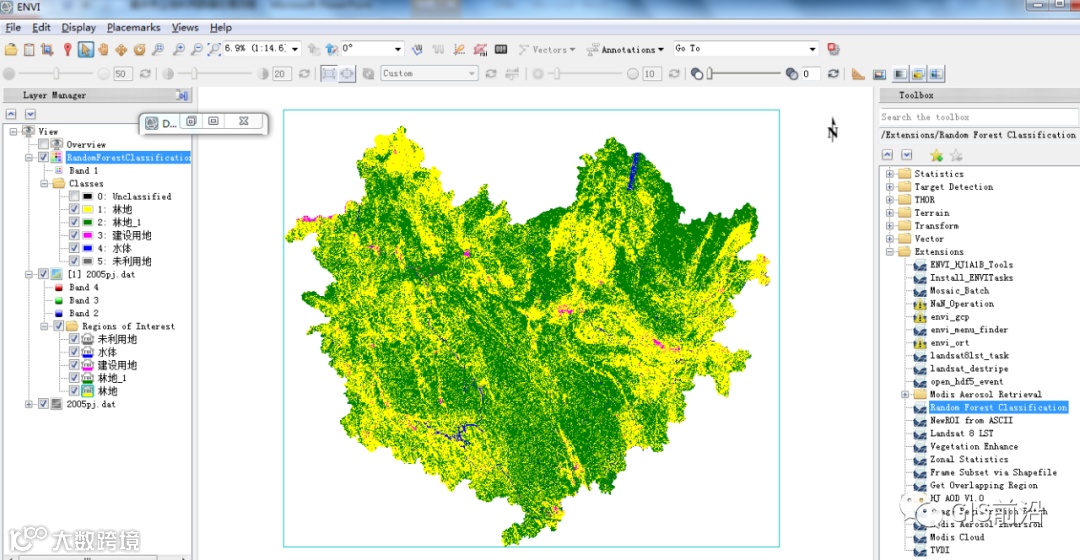

2.在ENVI桌面界面的Toolbox工具箱里利用Clasification里Supervised Clasification其中一种分类法如神经网络进行分类(分类方法使用最新ENVI分类法随机森林分类法)。

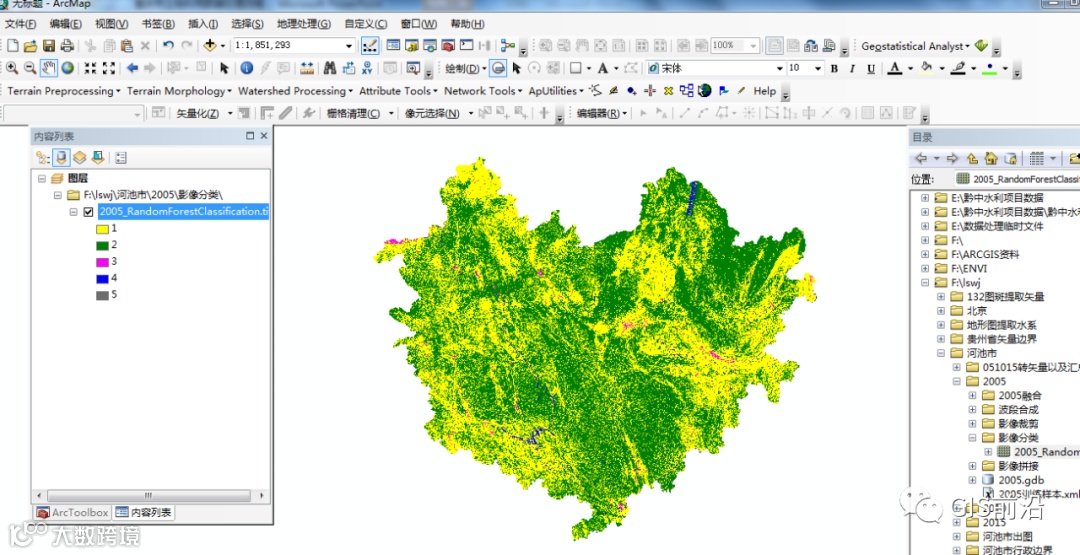

3.点击神经网络设定参数以及保存路径即可,如下图所示。

6

图像分类结果细碎图斑处理及ArcGIS转矢量后处理

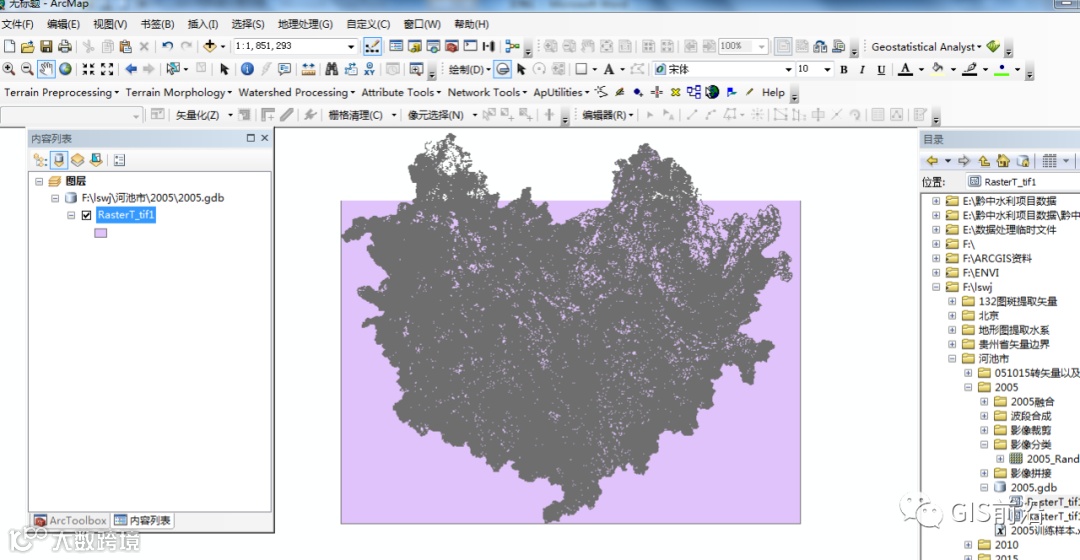

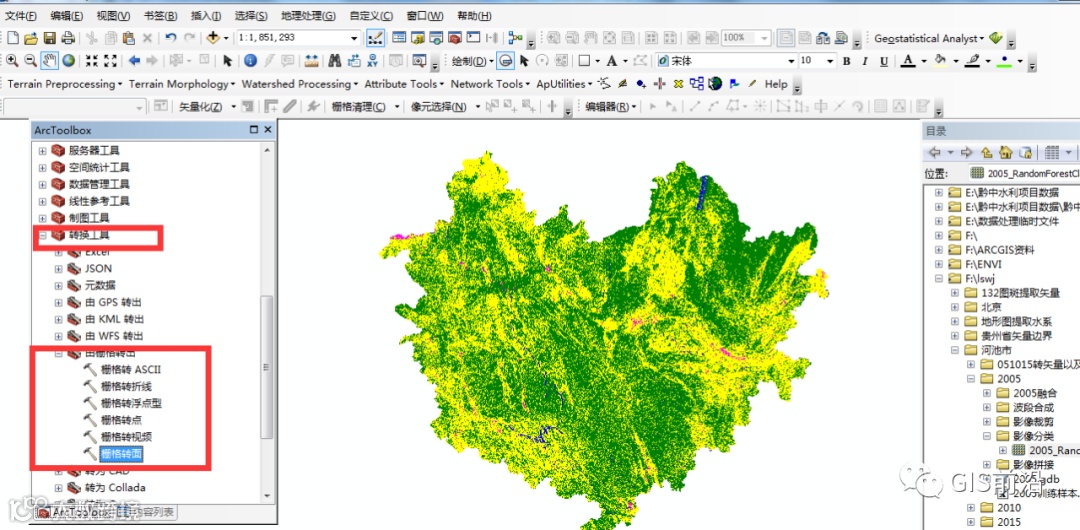

ArcToobox→转换工具→栅格转面



7

转移矩阵

分别2005、2010、2015年的矢量数据先用gis 融合字段 类型(也就是那个地类名称)两两相交,然后在excel表里做个数据透视表就可以了(具体步骤可以网上搜gis做土地利用转移矩阵都有详细步骤)

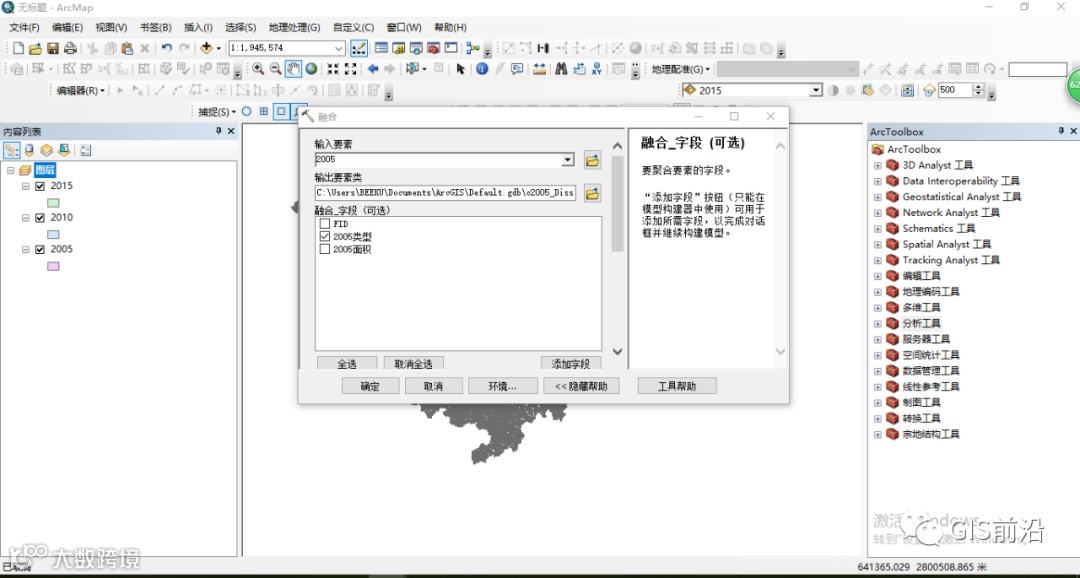

1.融合矢量数据

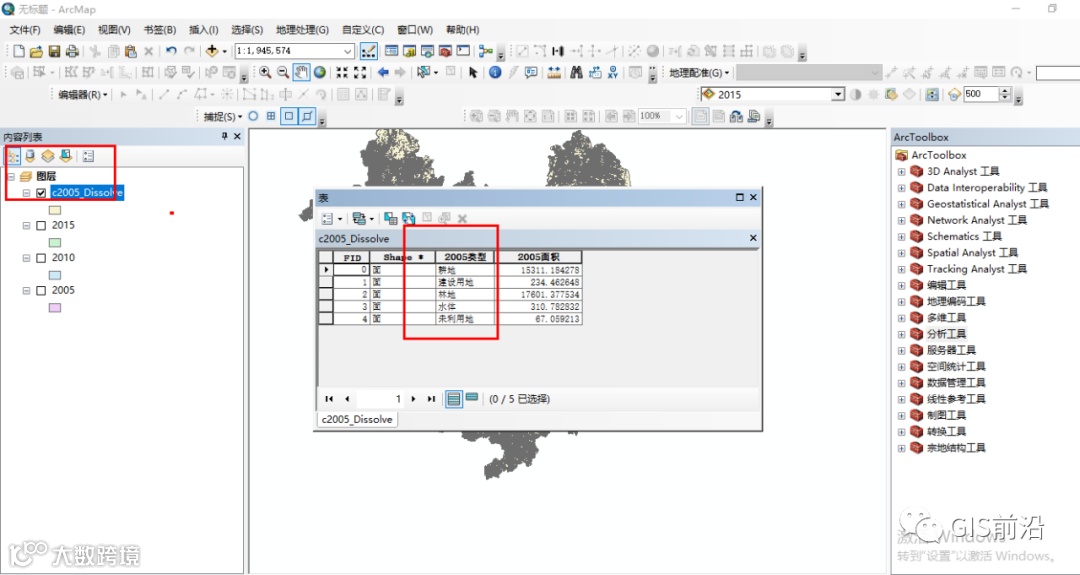

2.融合结果

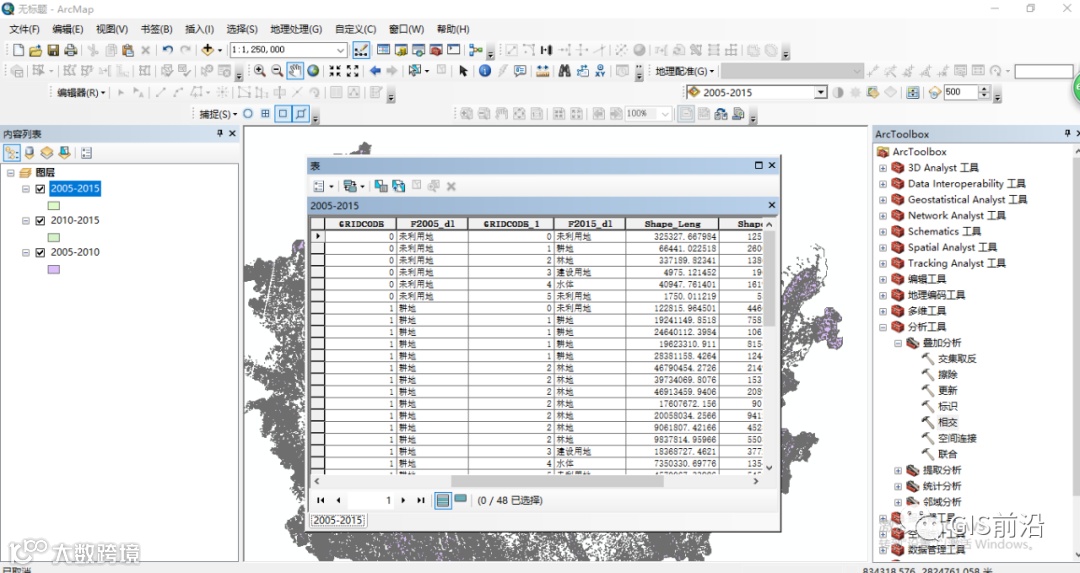

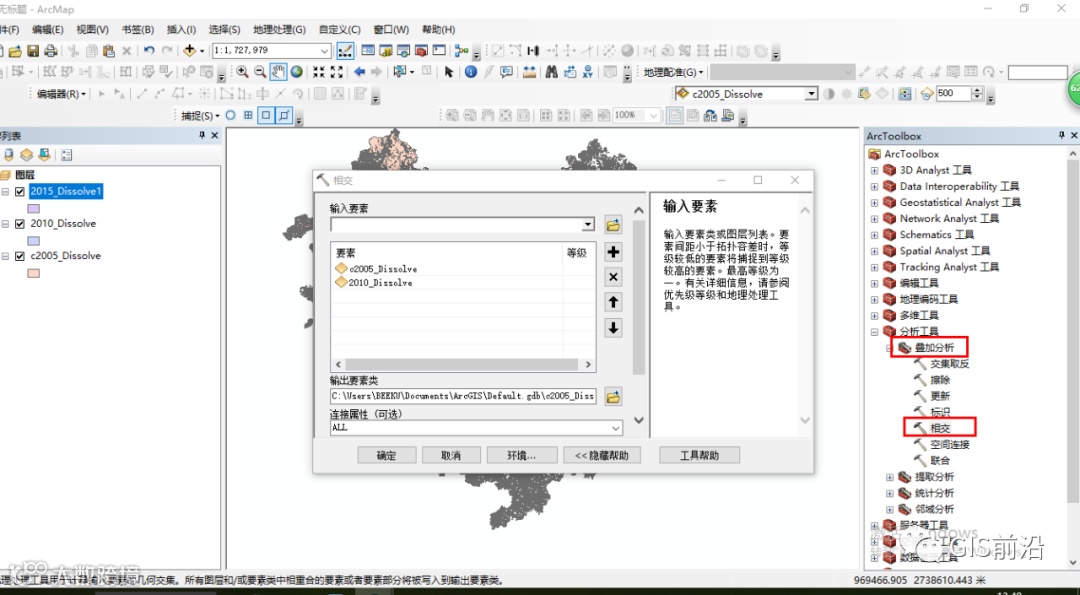

3.相交

4.相交结果

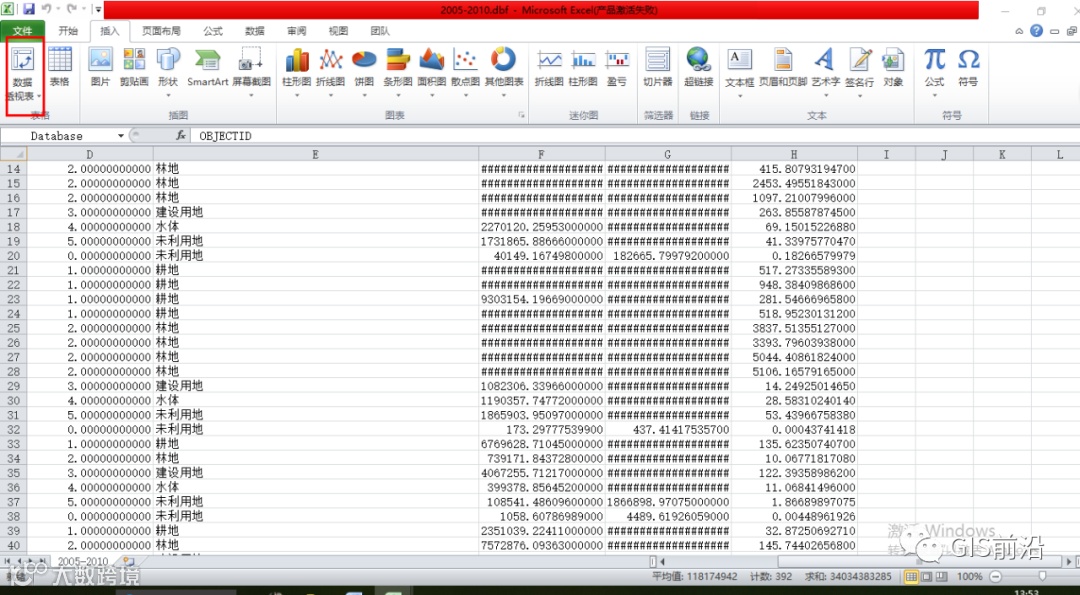

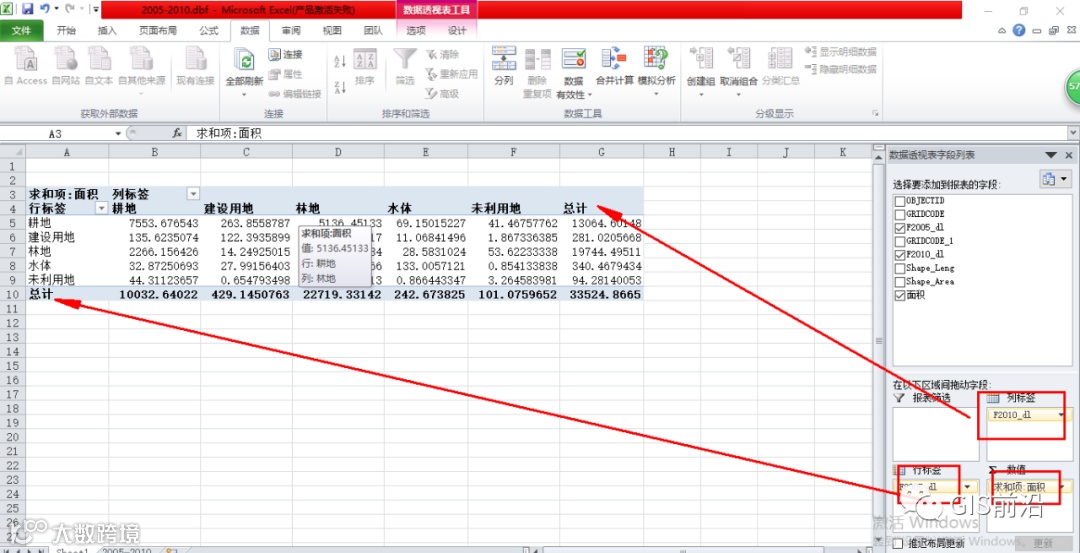

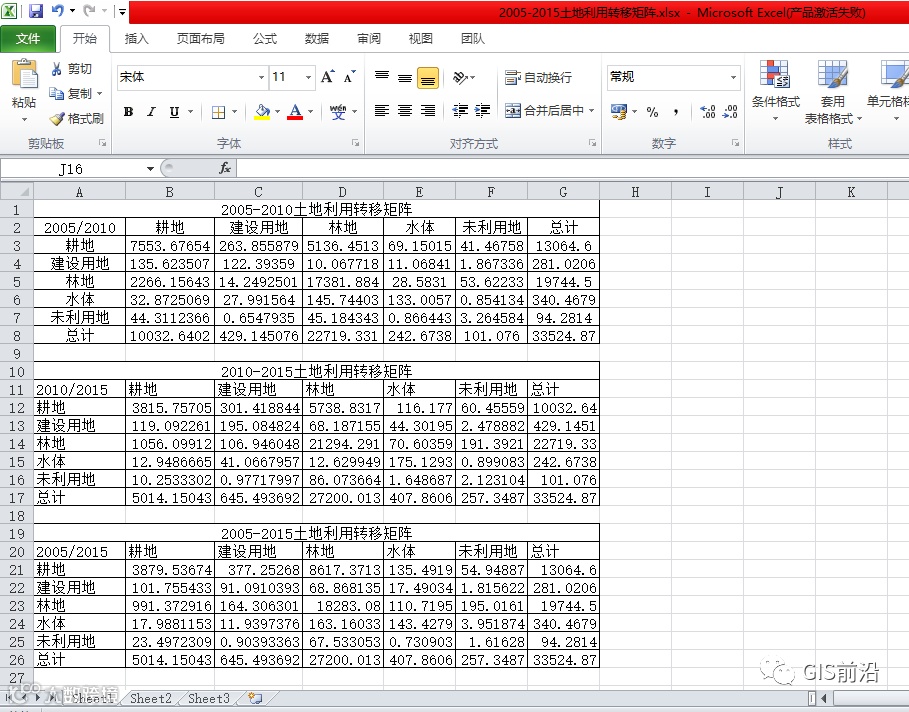

5.在excel 完成矩阵表
