熟悉CASS的小伙伴肯定知道，CASS主要用于大比例地形图绘图。在2017版地形图式中，道路只需要表示边线。可是在《基础地理信息要素数据字典》中，道路却需要表示边线、中心线和道路面。如何在绘制道路边线时，同步生成道路中心线和道路面？只需简单两步！
举个例子

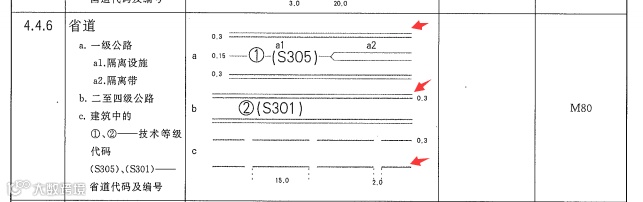

省道的制图要求，见下图，只需要表示边线：
省道的图式要求

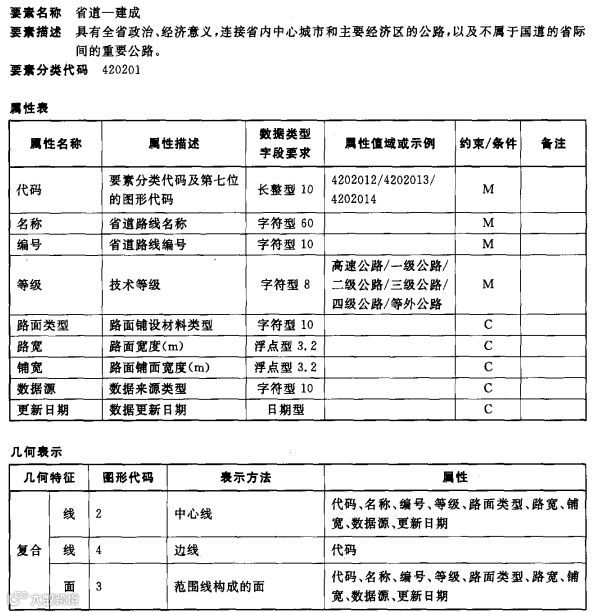

省道的入库要求，见下图。要求表达边线、中心线、道路面：
省道在“基础地理信息要素数据字典”中的要求
从这个例子中可以看出，同一个地物，在“制图”和“入库”时的表示要求不同。基于两种要求的差异，通常就会出现两套数据，一套满足制图要求，一套满足数据入库的要求。其实，完全可以做一套数据，既满足制图要求，也符合入库标准。
不想做两套数据的小伙伴，可以尝试按以下简单步骤来绘制道路类符号，一套数据满足两个要求。
操作步骤
1参数设置

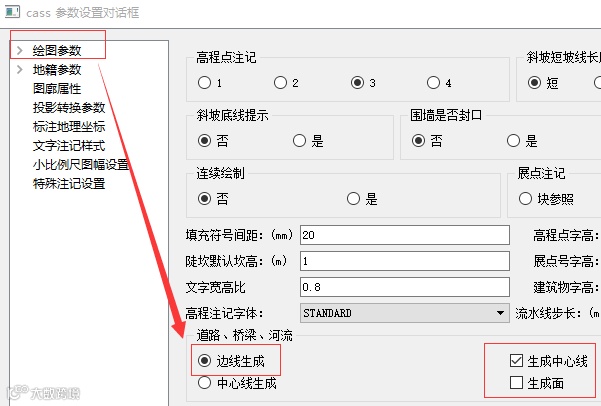

点击菜单“文件-CASS参数配置”，按下图所示设置。
2绘制平行道路

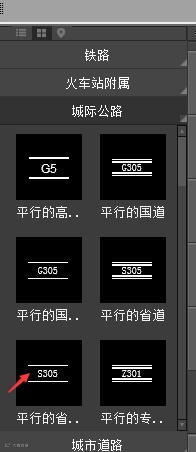

在左侧地物绘制面板，找到平行道路符号，双击进行绘制。
3输出

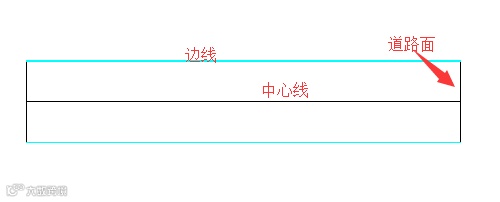

绘制完成的道路符号，在制图输出时，关闭中心线和道路面，完全满足图式要求。在数据入库时，中心线和道路面无需二次采集编辑，符合入库要求。
