导读：利用无人机倾斜摄影测量的方法进行土方计算，不仅不受场地障碍的影响，外业时间短、工作效率高、快捷方便，而且能够简化内业操作流程，实现一体化土方计算。

土方量的计算在很多领域都会涉及到，如露天矿开采、土地开发整理、工程施工等。土方量计算的准确度直接关系到工程的费用概算及方案选优。在现实中的一些工程项目中，因土方量计算的精确性而产生的纠纷也是经常遇到的。如何快速准确的计算出土方量就成了人们日益关心的问题。

传统的土方量测量方法已经呈现出各种弊端，需要人工现场进行测量，不但耗时费力，人力成本高，而且获取的数据通过人为层层流转，容易出现数据漏测、错测等问题，精度难以保证。利用无人机倾斜摄影测量的方法进行土方计算，不仅不受场地障碍的影响，外业时间短、工作效率高、快捷方便，而且能够简化内业操作流程，实现一体化土方计算。

01 无人机航测优势

1. 数据的客观性

无人机进行数据采集，从处理到分析全程自动透明，最大程度减少了山地地形和人为因素影响。人工测量难免会漏测、少测，有主观因素影响，而无人机就像“上帝之眼”，能采集到客观的标高点数据，不重不漏。

2. 测量采点密度

实景三维模型可以真实还原地形现状，在数据客观有效的基础上，标高点数据越多，就越能准确还原地形表面的起伏变化。无人机在空中通过摄影测量技术获取标高点，数量是人工的数倍，结果自然更精准。

3. 在测量效率上无人机更胜一筹

对现状地形的测量工作采用无人机航测的方法，比原来现场打点测量的方法，可以节约超过60%的工时。

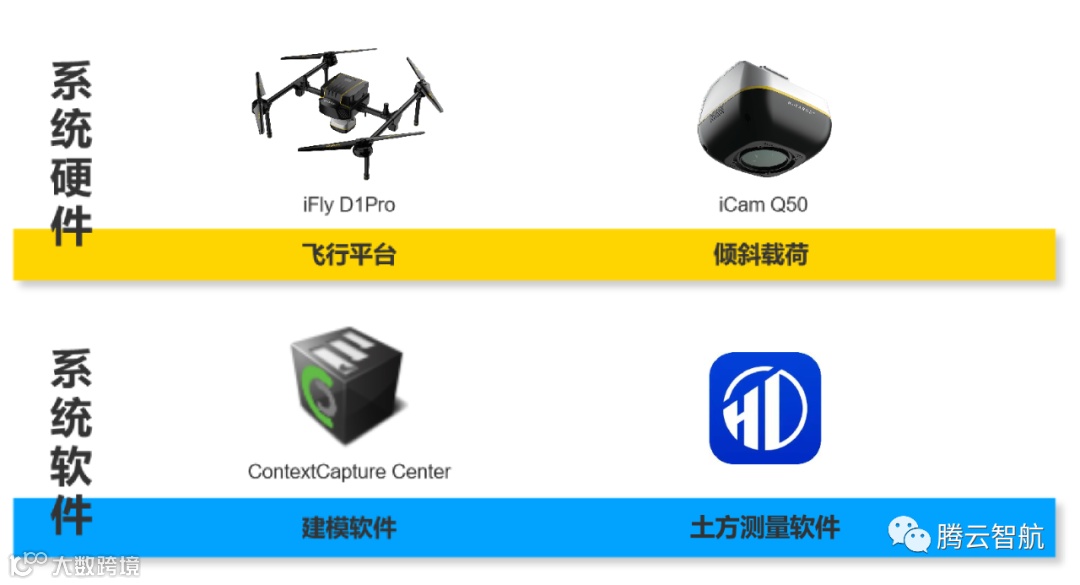

02 土方量测量系统构成

03 土方量测量流程

本项目的实施包括外业和内业两个部分。

首先进行测区踏勘与资料收集，在充分调研的基础上利用中海达“iFly 航测助手”软件进行航线规划设计，进而通过多旋翼无人机iFly D1 Pro搭载iCam Q50倾斜相机获取测区真彩色影像，外业像控布设完成后进行倾斜航空摄影。

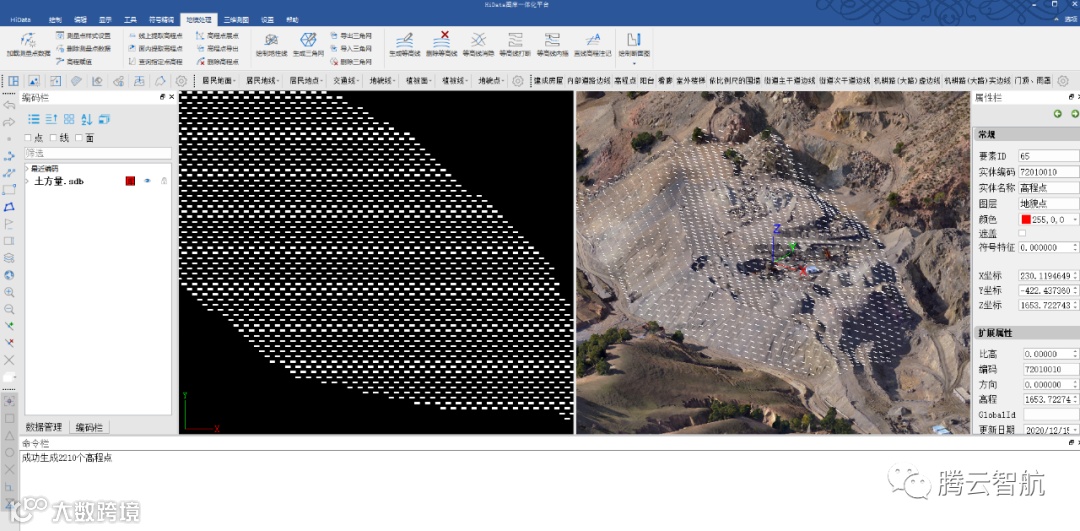

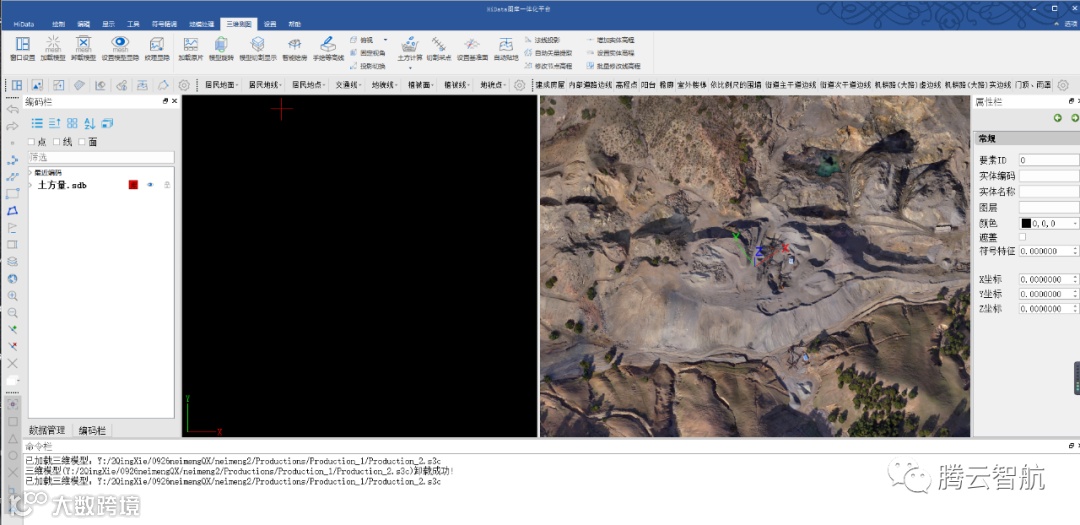

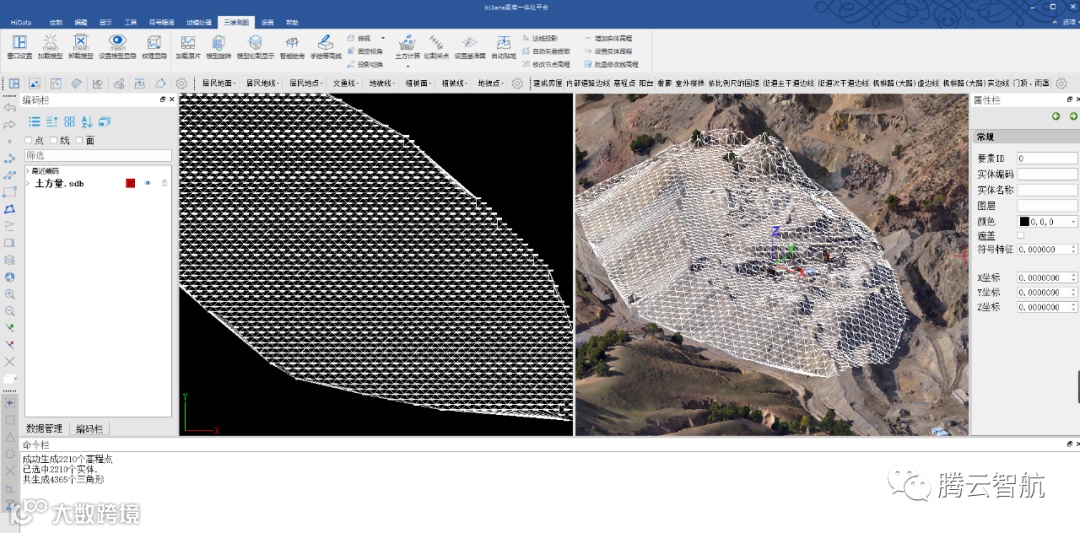

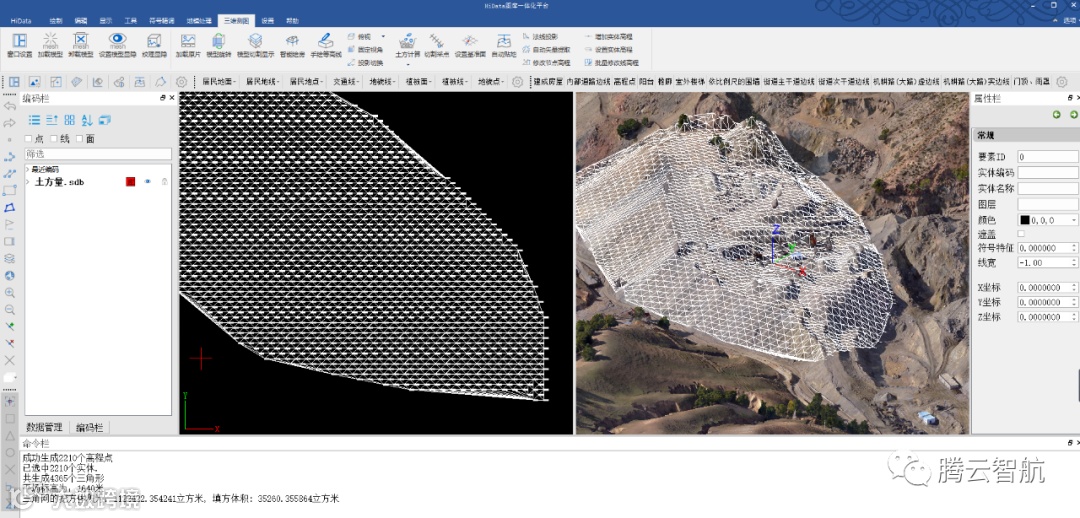

其次，通过ContextCapture软件进行实景三维建模，基于三维模型通过HiData软件进行土方量测量。

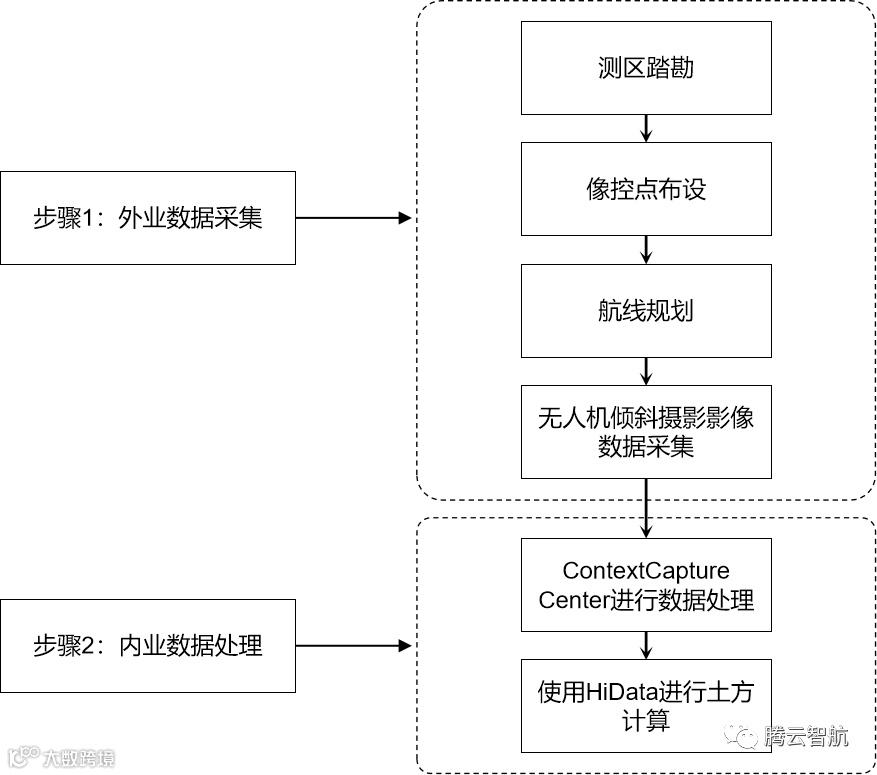

▲技术路线图

测区踏勘

为确保航飞安全与三维模型的精细化成果，需提前对测区进行踏勘工作。通过对测区的踏勘，了解现场测区的地物情况，并统计测区面积，对建筑物进行勘察，了解测区内建筑物最大高度，以便作业单位规划航线，制定飞行方案，保证飞行作业的安全，确保生产的三维模型能够达到最优。

像控点布设

根据精度要求，设定地面控制点布设方案，并完成外业测量。像控点布设可分两步，先进行预布设再实地布设。拿到区域范围（KML,KMZ）示意图，借助谷歌地球进行大面积直观预布设，布设应均匀分布，切记不可布设成直线。在实地布设像控点时，要选取明显地物特征点，若无明显特征点，应选用合适材料，布设合适形状，人工制作控制点标志进行布设，需明确标明控制点的点号，且均匀分布于测区，能控制住整个航线范围，布设后采集正确坐标。

航线规划

使用iFly航测助手进行航线规划，设置地面分辨率、航向重叠率、旁向重叠率、基准面海拔后，一键式生成最优航线。

无人机倾斜摄影

无人机搭载航测相机（倾斜相机）根据设计航线完成飞行作业，获取影像数据。

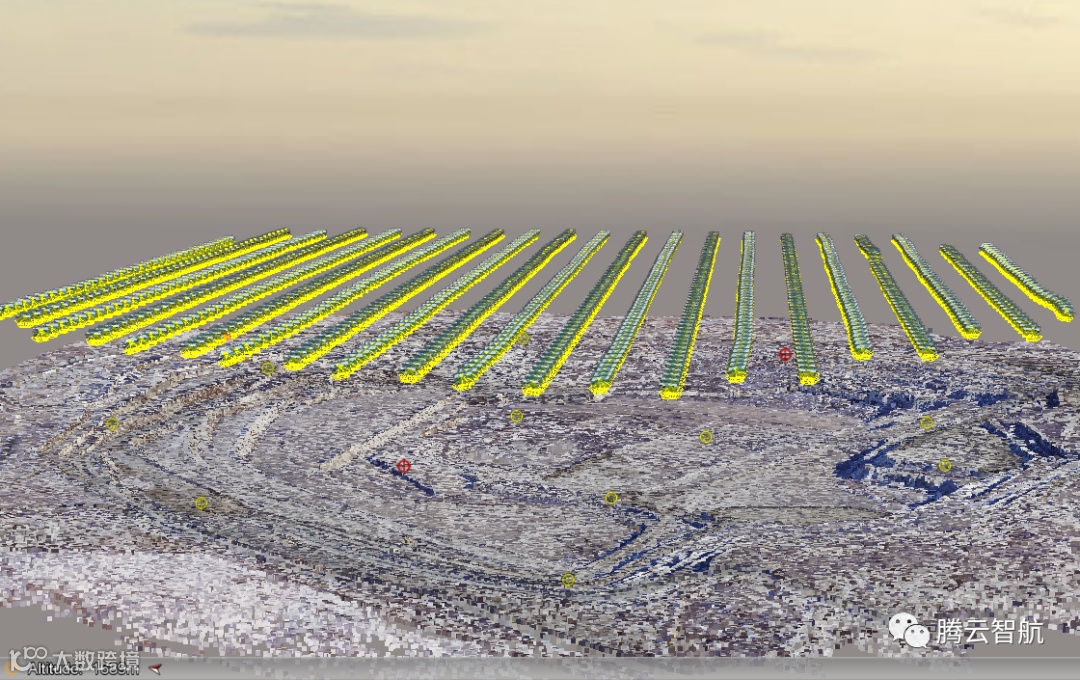

数据处理

将“iFly航测助手”软件一键生成的索引文件及影像数据导入ContextCapture软件中，这样减少了之前做pos表的繁琐流程。

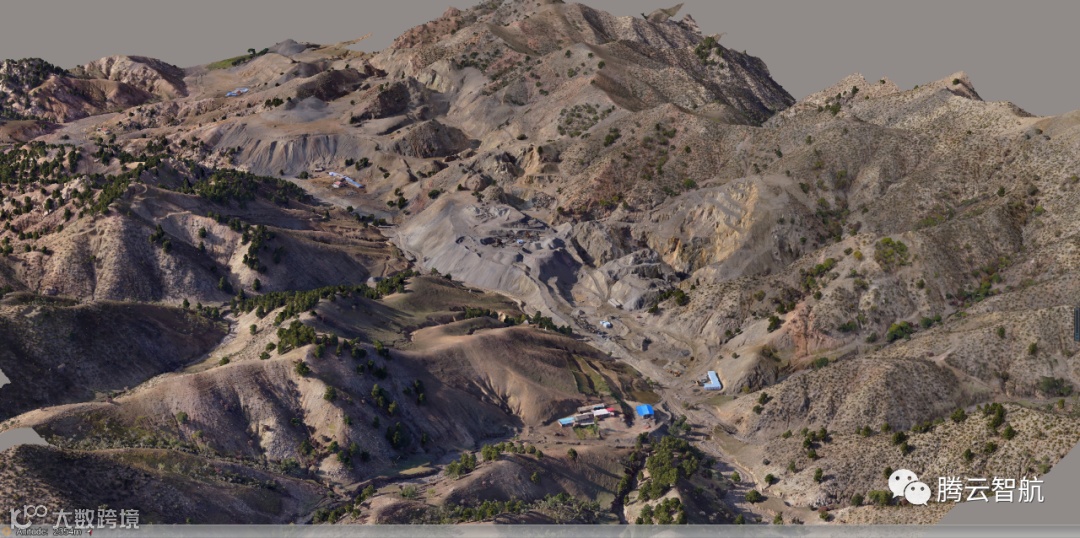

建模软件进行空三处理、三维重建等系列操作，无需人工干预，最终输出OSGB格式的具有真实纹理的高分辨率的实景三维模型。
