基于FME快速生成Sketchup城市模型

如果给你城市片区的CAD

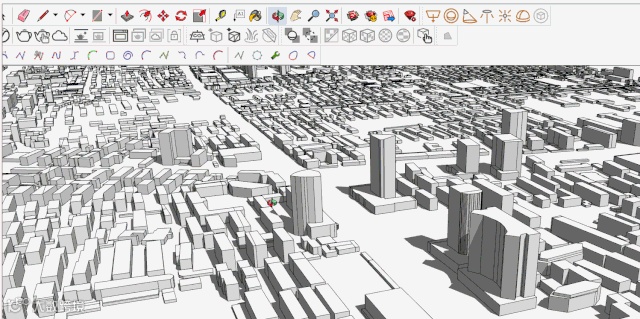

建成下面的模型你需要多久？

今天讲解下如何在有建筑轮廓的情况下

如何快速建成以下效果城市模型

首先我们打开Arcsene或者ArcGIS

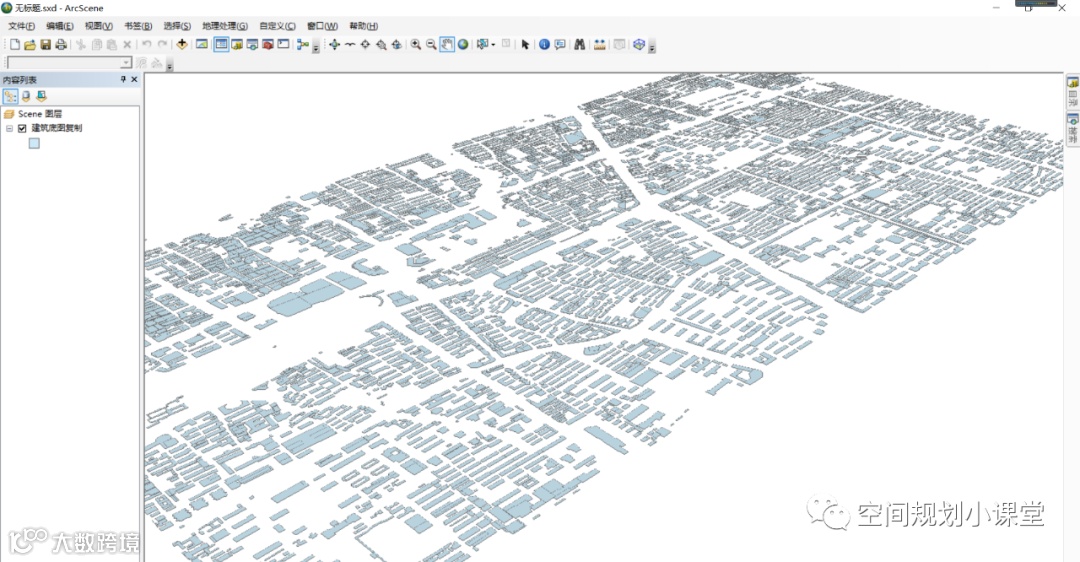

将建筑底图加载进来

找到floor字段，我们可以看到层数信息

接下来我们新建字段,字段名称为高度

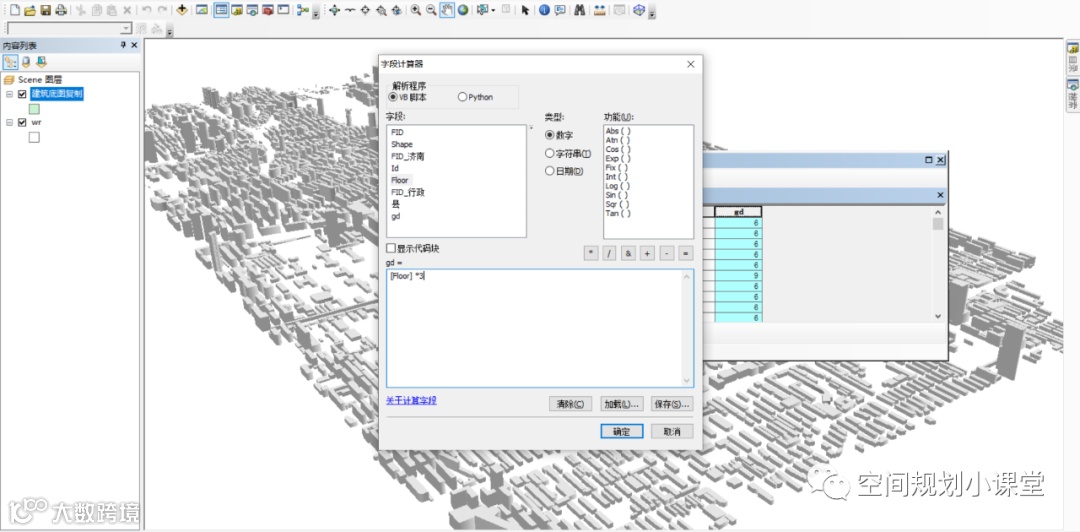

运行字段计算器—FLOOR*3

意思为建筑层数乘以层高，得到建筑高度

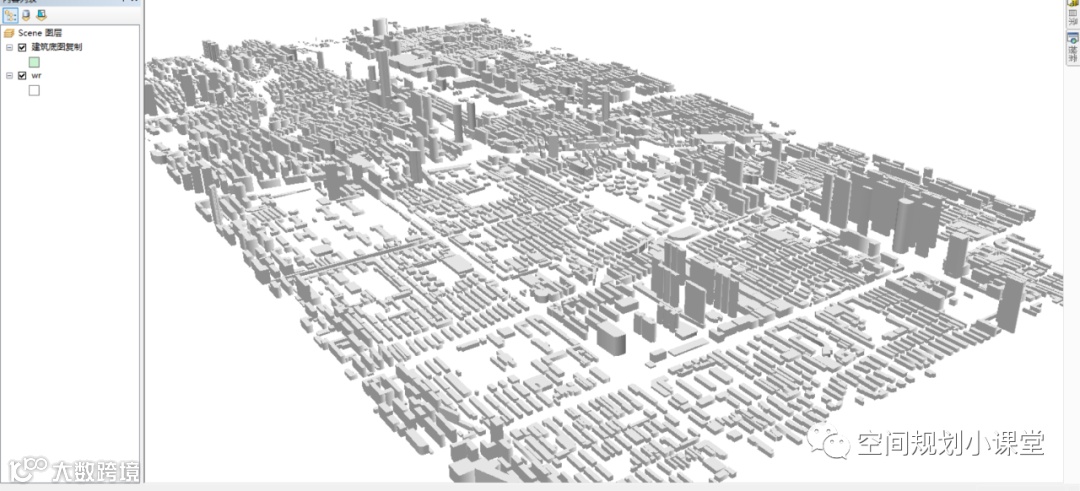

我们可以对建筑进行拉伸看一下效果

（此步骤可省略）

我们可以看到建筑的三维信息

接下来进行最重要的一步

我们需要将shp格式转换为skp格式

使用软件FEM

1 添加源格式shp

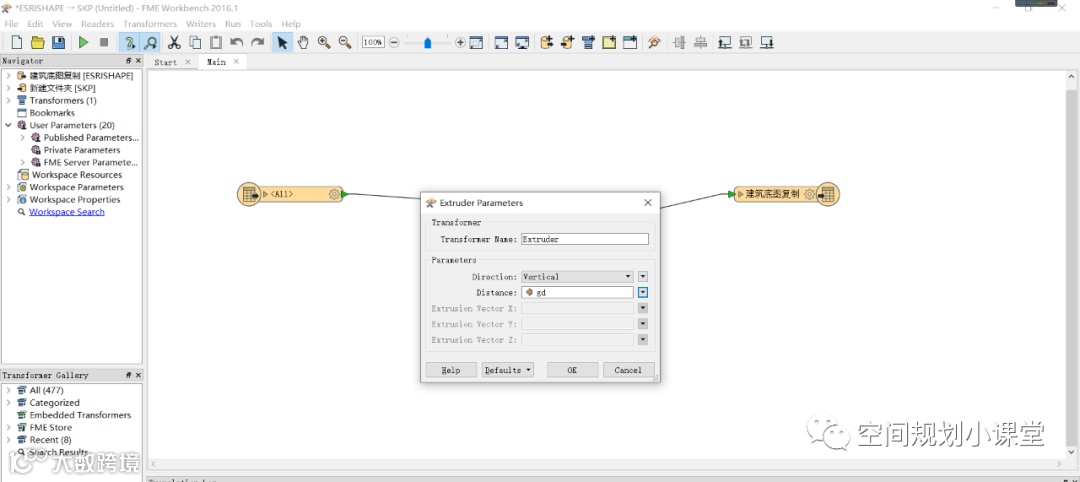

2.添加转换器extruder

（Direction选择vertical,Distance选择新建的高度字段）

3.添加输出格式skp

4.点击运行即可

整个操作过程加转换完成在两分钟左右

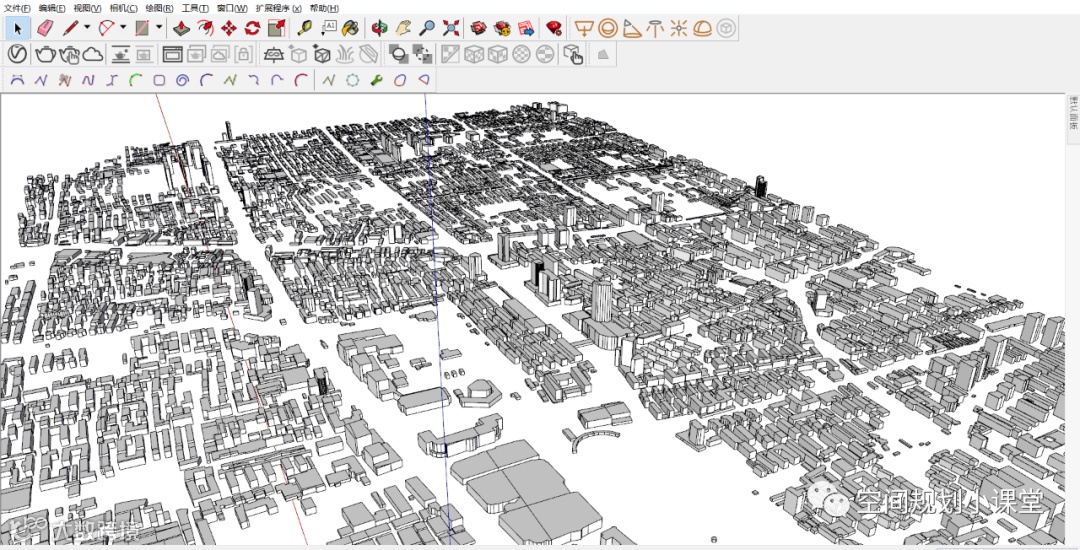

我们找到保存的文件夹打开skp文件

我们可以看到建筑
