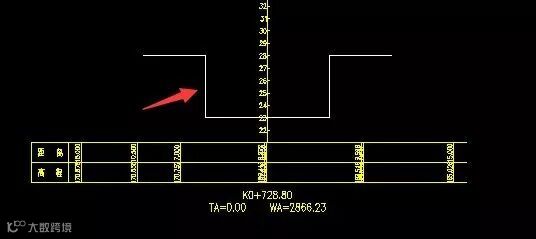

有热爱学习CASS的小伙伴，私信问我：看了CASS的视频教程和直播课，发现CASS绘制的断面设计线都是有坡度的斜线，或者水平线。那么能不能绘制下图这种垂直的设计线呢？如何操作？
CASS当然可以处理这种垂直断面线了。下面介绍一种比较直观的方法。
操作步骤
点击菜单：工程应用-断面法土方计算-任意断面，在下图界面中，输入垂直断面线的坡度1:0，并输入垂直高度。就可以输出垂直的断面设计线了。
任意断面操作界面

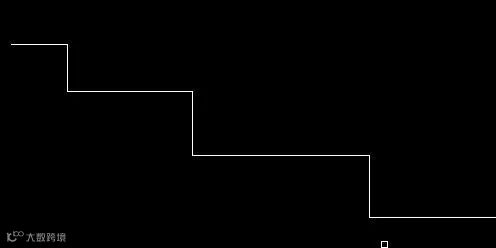

垂直断面设计线
那么问题来了，如果处理的是道路断面和场地断面，入户批量添加这种垂直的设计线呢？
对于精通CASS的熟手用户来说，可以用菜单“工程应用-断面法土方计算-图上添加断面线”添加自己编写的里程文件（设计线文件）。里程文件的编写可以参考下图。注意垂直边线处，里程和高程的编写。
以后遇到用CASS绘制垂直断面线，可以试试上述两种方法。如果你还有其他妙招，请到生态圈（o.southgis.com）和大家分享吧！
