导读：如果要测量一个测站点(高程未知)的高程，可以通过测量一个已知点(高程已知) 来计算该测站点的高程。以KTS-

如果要测量一个测站点(高程未知)的高程，可以通过测量一个已知点(高程已知) 来计算该测站点的高程。

以KTS-491R10L为仪器，进行操作实例：

KTS-491R10L高精度全站仪

①在[测站、后视设置]菜单中，单击[高程测量]键。

图1

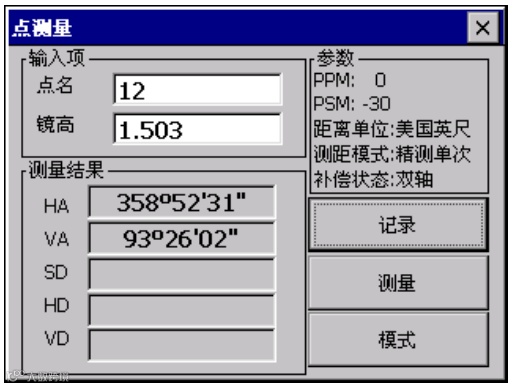

②输入已知点的点名和目标高，并照准棱镜中心，单击[测量]键启动测量。

图2

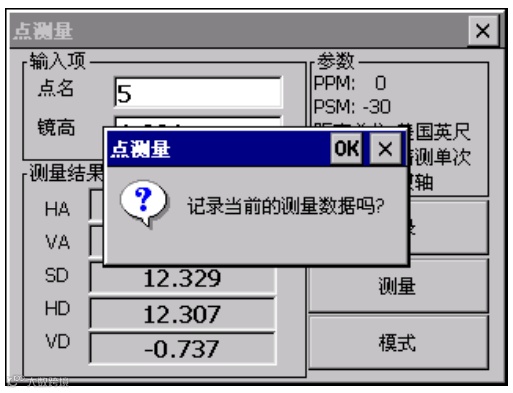

③测量结束，单击[记录]键。如图3所示，单击[OK]键。

图3

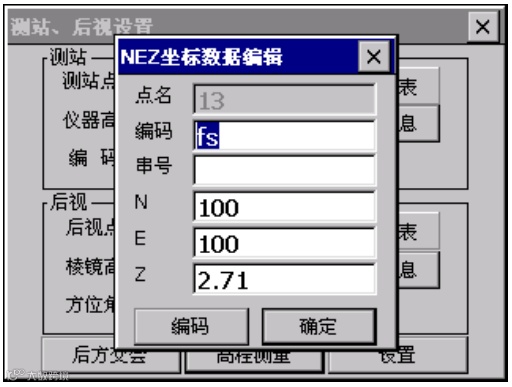

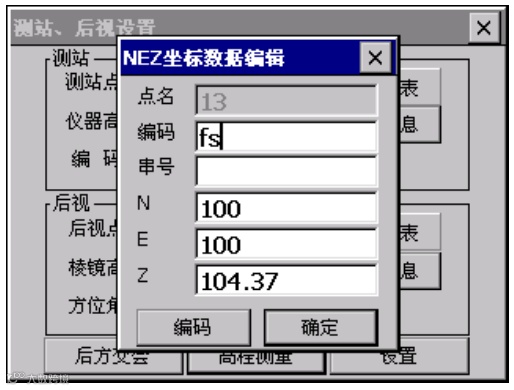

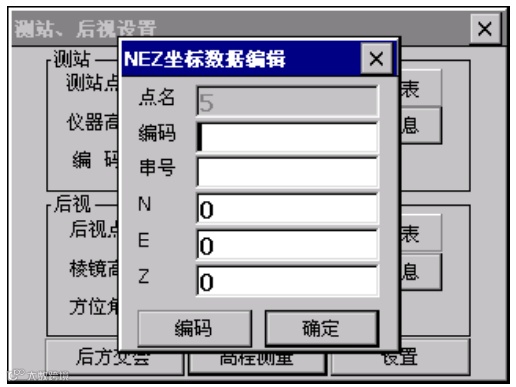

A：若作业中无该点坐标数据，则弹出如下图4所示对话框。输入测站点的编码及N、E、Z坐标，单击[确定]。系统根据输入的高程计算出测站点的高程。

图4

↓

图5

↓

图6

B：若作业中存在该点坐标，系统会根据测量结果计算出该点的高程，如图7所示。

图7

授权转载：科力达仪器

版权归原作者所有
