随着各厂商测绘仪器的更新，手簿软件都有CAD放样这个功能，如何快速提取电子版图纸中的坐标数据？方法有很多，今天，我们技术工程师就给大家分享一种好用的。
我们拿到电子图纸后，需要第一时间查看设计发过来的图纸和实际坐标数据是否一致，有时为了设计图纸的美观或者为了加密，发过来的图纸是经过平移、旋转处理的，这时，在提取数据之前就要把图纸处理到原坐标，需要经过平移，旋转等，方法要根据实际情况而定。
这里，我们主要细说把CAD图纸数据提取成能够导入手簿的csv格式或者其他格式，csv格式步骤如下：
1）打开CAD图纸，查看图纸查询坐标数据和图纸标示数据是否一致，如果一致就可以直接提取，如果不一致就进行处理。

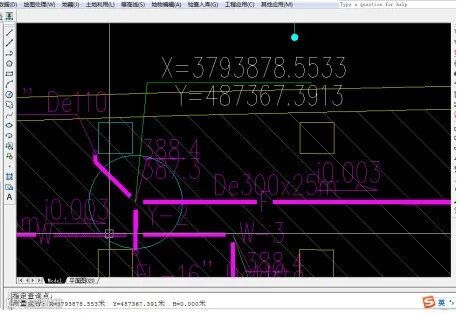

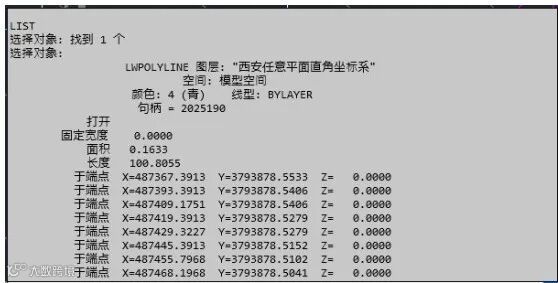

2）在CAD图中，用PL线把要提取的坐标点位依次连接起来，把不用的图层关闭掉，以免出现错乱，也不要一次性连接太多的点位，容易造成混淆，然后输入Li命令，让数据显示出来，如图所示：
3）在桌面上建立Excel表格，复制粘贴图2中的数据到Excel表里，就会发现数据全部都在A列里，接下来所有的操作都会在Excel里进行。

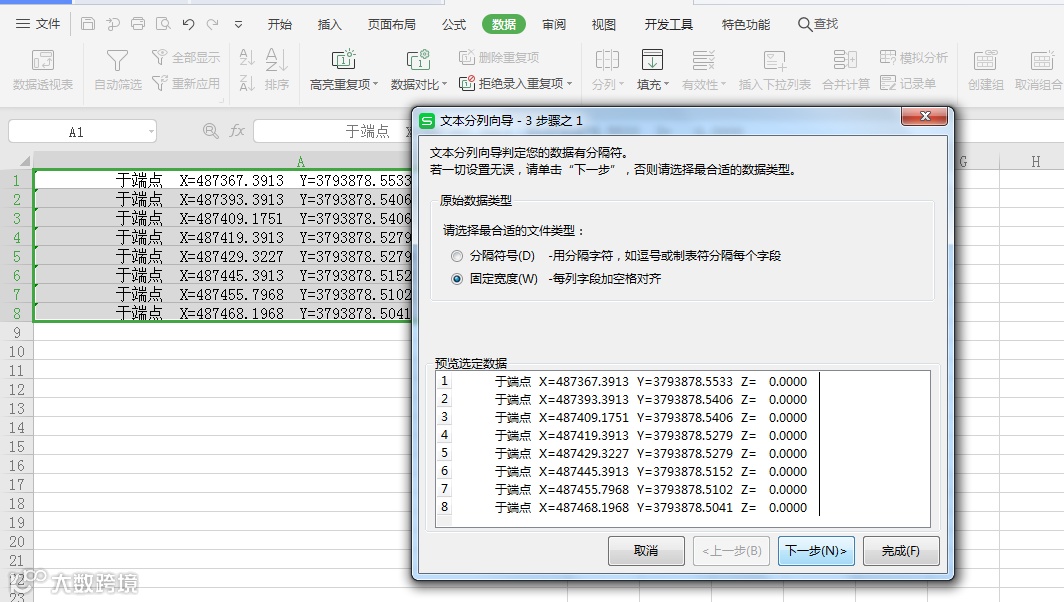

4）点击菜单栏里的“数据”，点击“分列”，用固定宽度分列，出现图4所示，直接点击下一步，点击完成。
图4
图5

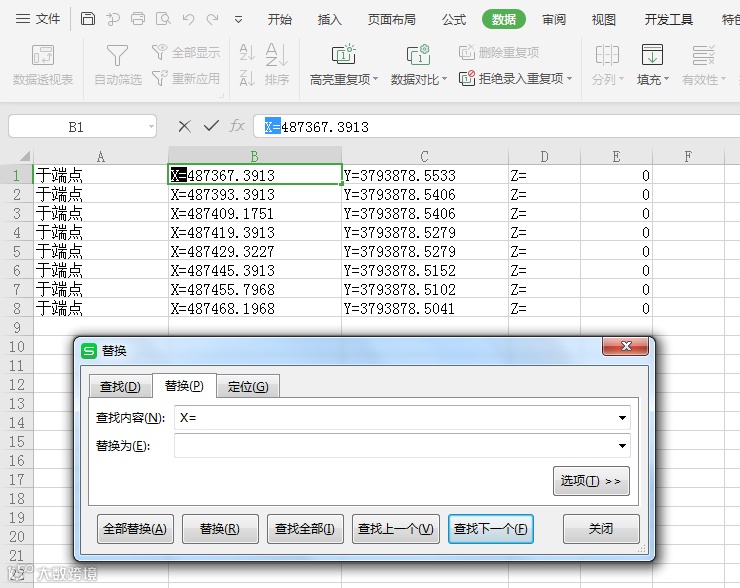

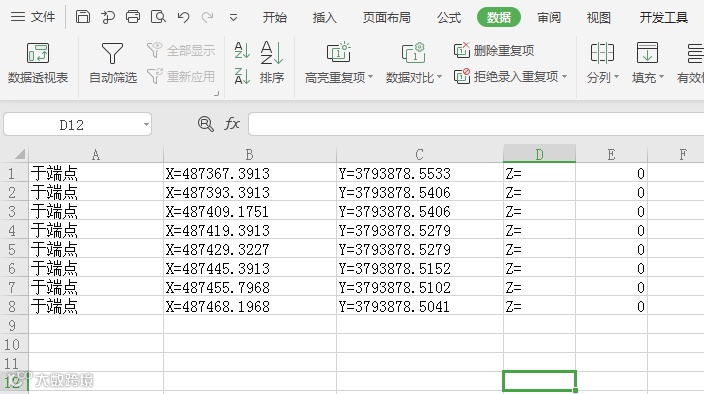

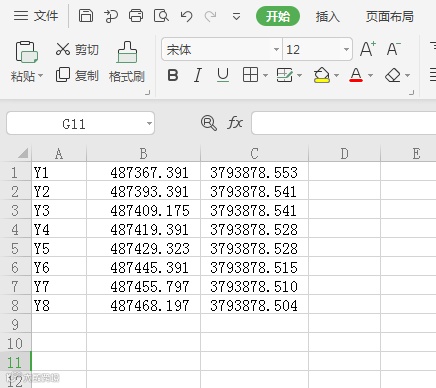

5）用查找、替换（ctrl+F）命令完成数据表格中多余信息的处理工作，完成后会如图7所示：
图6

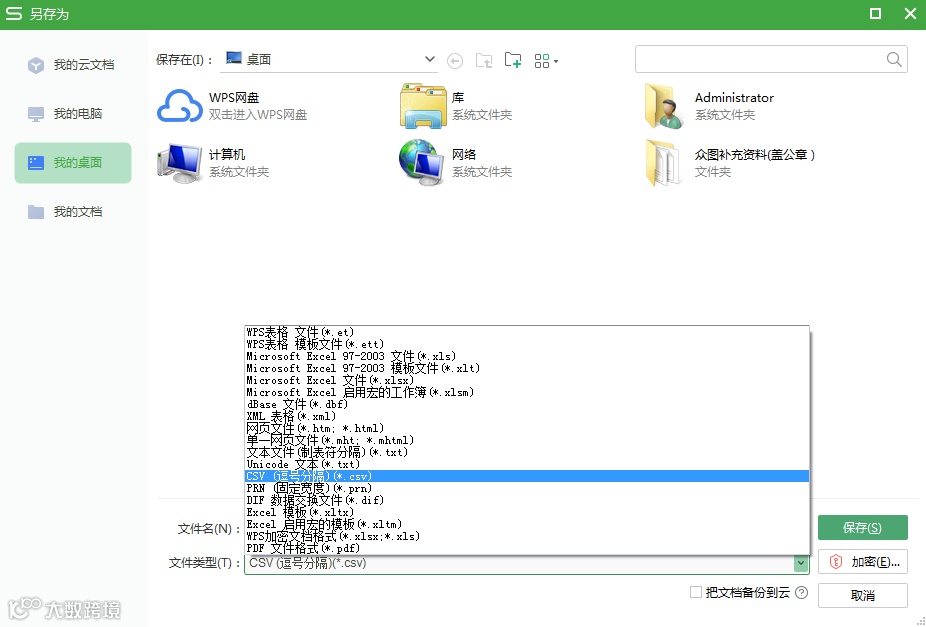

6）点击文件，另存为，选择csv格式保存在桌面上。
7）把保存好的csv表格，复制到手簿里，然后在手簿内存文件中，先新建一个数据文件夹，方便后边文件的寻找，也可用微信发到手簿里，微信查找路径为：内部存储→Download→WeiXin。

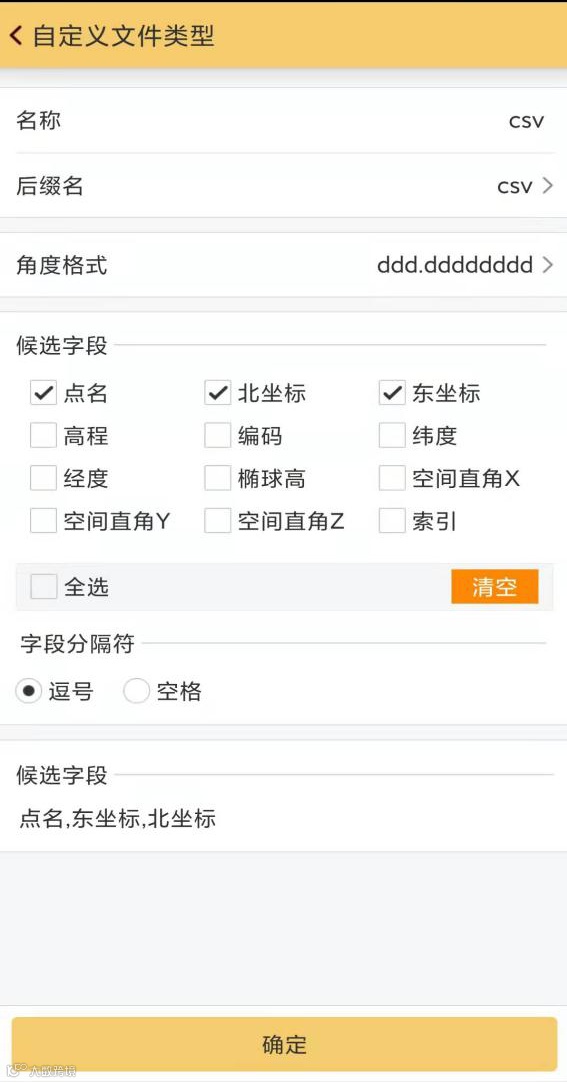

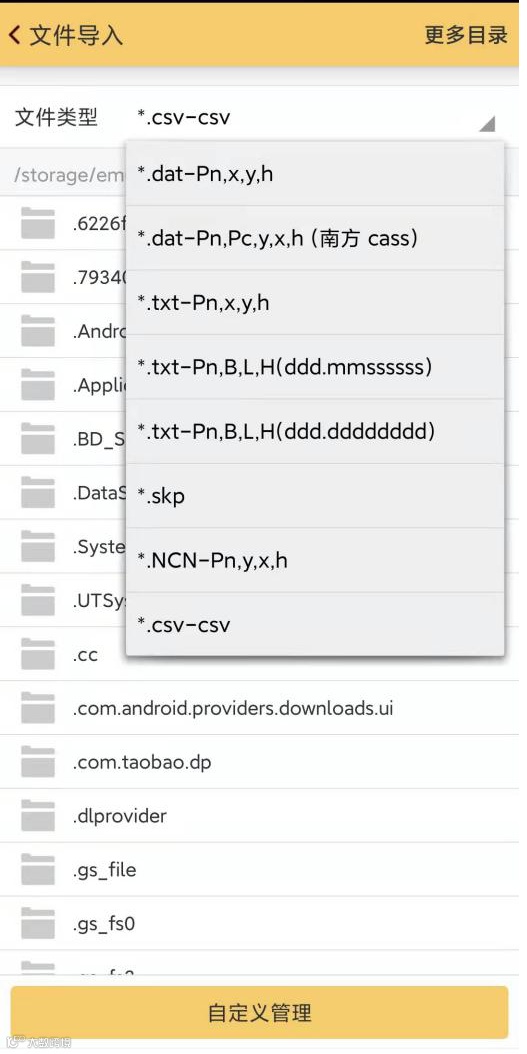

8）打开科力达手簿的工程之星软件，点击测量→点放样→点击目标→导入→自定义管理→新建→名称输入csv→后缀选择csv→根据表格数据的顺序依次增加→点名→东坐标→北坐标等→点击确定→在文件类型中选择刚才增加的csv→找到复制进去的表格→点击确定即可。
图9、图10
