立体边界，让出图更酷炫一些
GIS前沿
先问个问题——
你知道我们之前讲过
如何制作放光边界的教程吗？

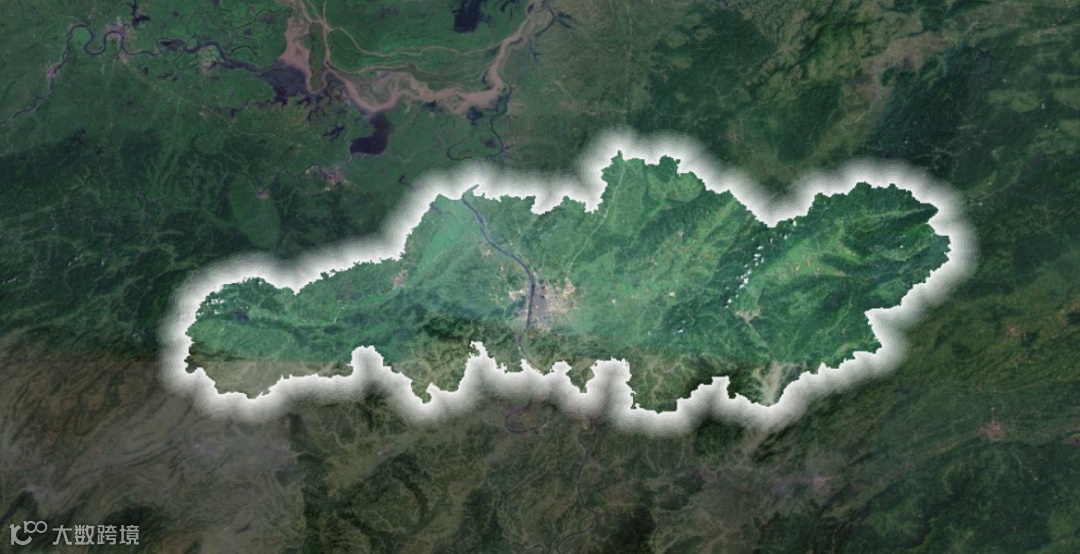

就是这样子的那个图——
点击下面的文字即可跳转
《手把手教你用ArcGIS制作酷炫的发光边界》
本期我们还是用长沙市为例，
来手把手的演示制作立体边界，

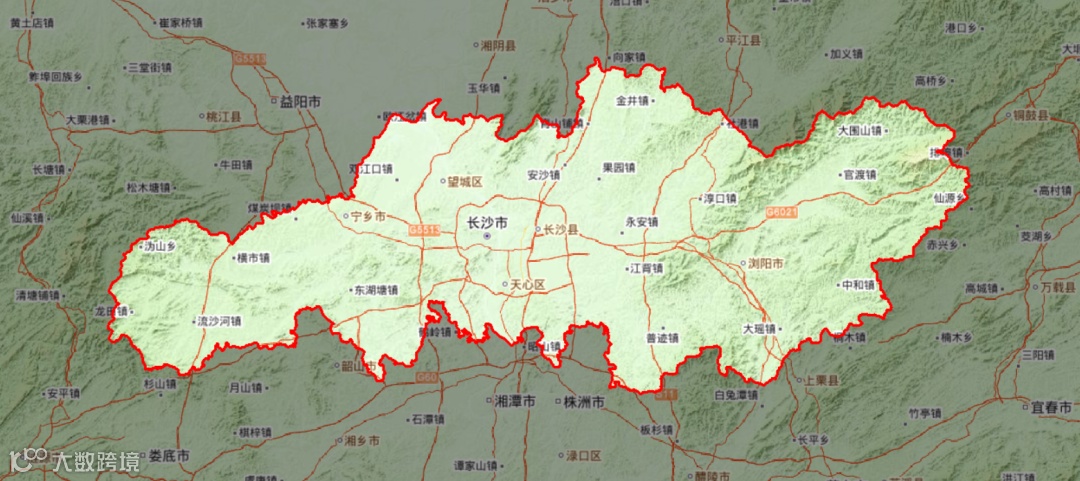

就是这个样子的边界——
其实你准备什么底图都可以哈，例如调用天地图、下载个影像图，或者用其他什么的底图，都是可以的哈！

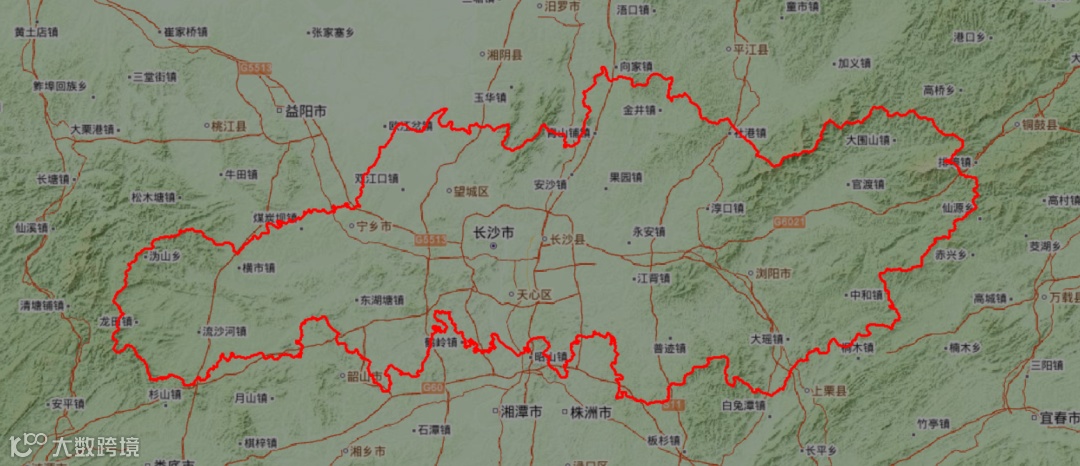

我们调用的是无偏移的天地图，位置是自动对应的哈，不存在偏移，然后把长沙市的行政边界也拖进来，获取行政边界数据的方法有很多了哈，这里我们也不再赘述了，需要本例中的长沙行政边界的，可以到这里来获取下——《【数据分享】长沙市常用ＰＯＩ数据分享（50000+)》，然后你就会看到这样的界面：
因为这里的天地图是直接调用的，并不是单独的图层文件，所以，没有办法对它进行颜色处理。
只要思想不滑坡，办法总比困难多！要凸显长沙市行政范围，就要淡化周边区域的颜色，于是乎，我们创建一个黑色的矩形，覆盖整个范围，并调整下透明度，调到你满意为止（本例是调到60%）——

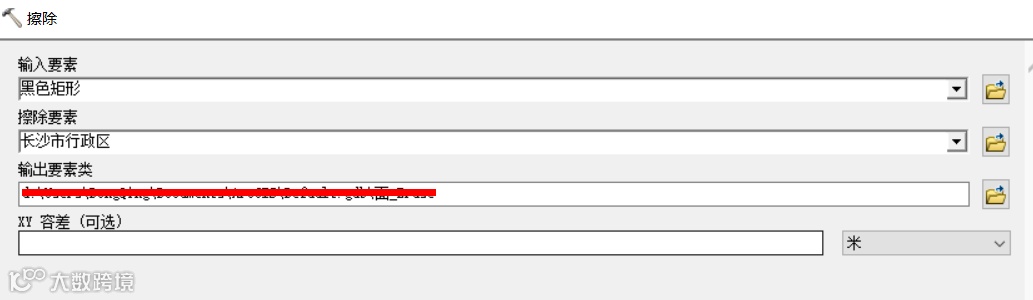

然后，利用“擦除”工具，把长沙市行政范围内的黑色要素擦除掉：
这里主要应用的技术是“制图表达”，你的数据，一定是“要素类”数据！

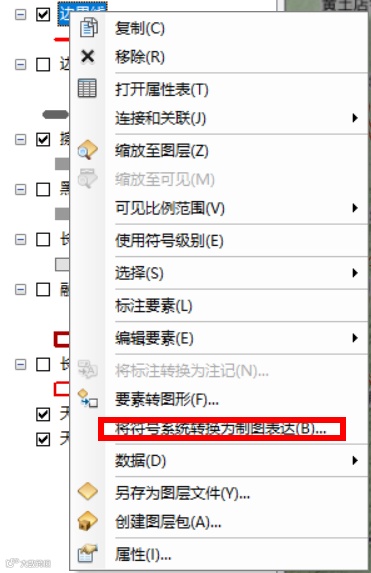

把长沙市行政边界转为线状要素，并存到地理数据库中，然后右击该数据，进行制图表达——

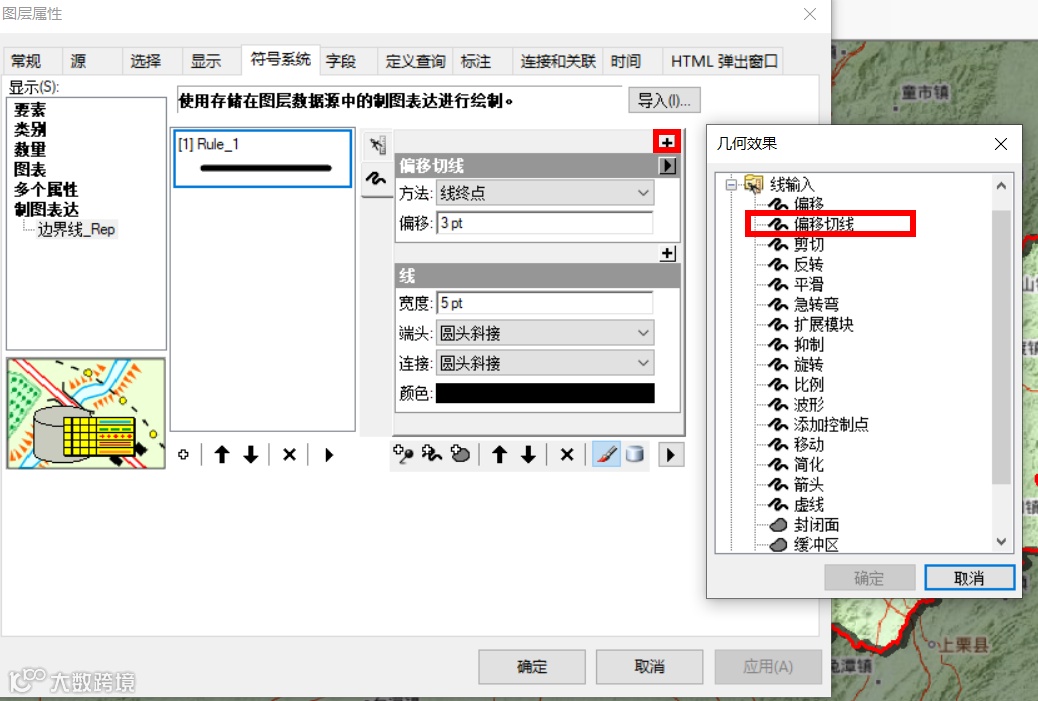

进入到制图表达对话框后，选择“偏移切线”的几何效果，其他的参数设置如下图，当然，你也可以根据自己的实际需要进行设置，核心目的就是让线产生偏移，从而体现阴影效果，呈现立体感。
对话框里面，线的颜色就是产生的偏移的阴影的颜色，这里我们选择的是黑色，并且透明图设置为了40%，当然还是那句话，大家可以根据自己的实际需要进行选择。
最后，要说的是，ArcGIS里面的“制图表达”真的是一个很强大的工具，可以实现很多图纸表达的效果，绝对值得大家多多去探索发现！！！
