DEM+GIS+PS+PPT搞定一张漂亮的区位分析图

1

数据下载

简单说下DEM高程数据的获取，相信大部分人都知道地理空间数据云网站，这里就简单提一下如何下载，

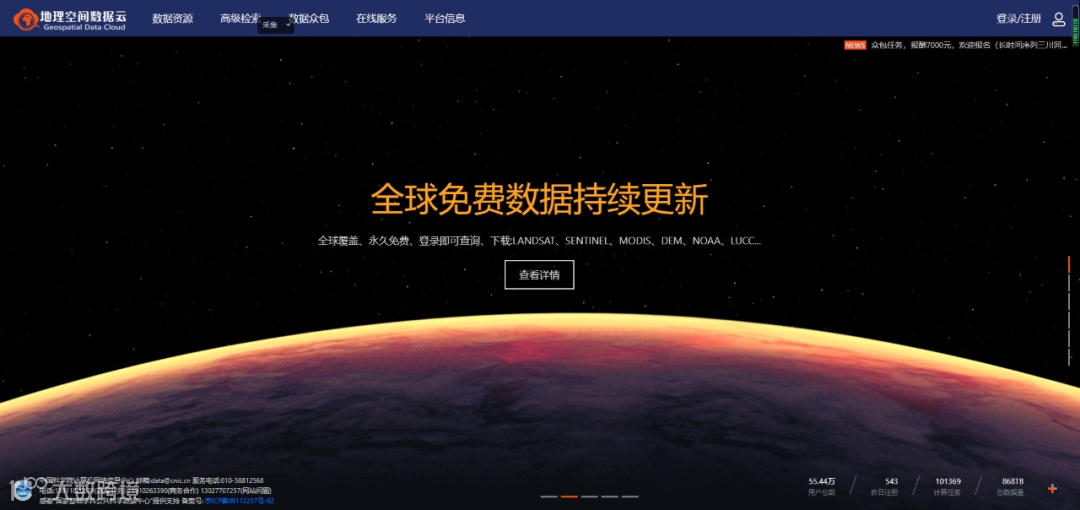

网页直接搜索地理空间数据云，注册后进入以下页面。

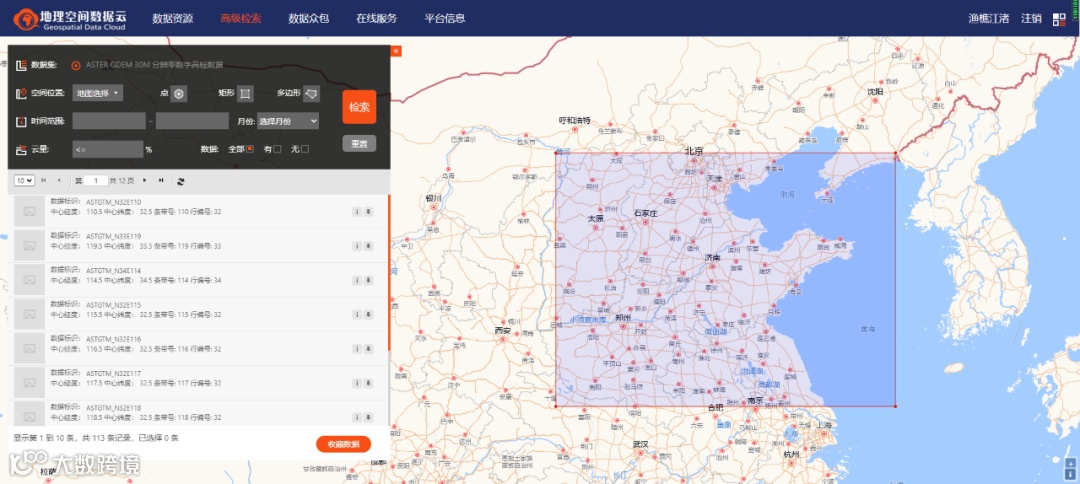

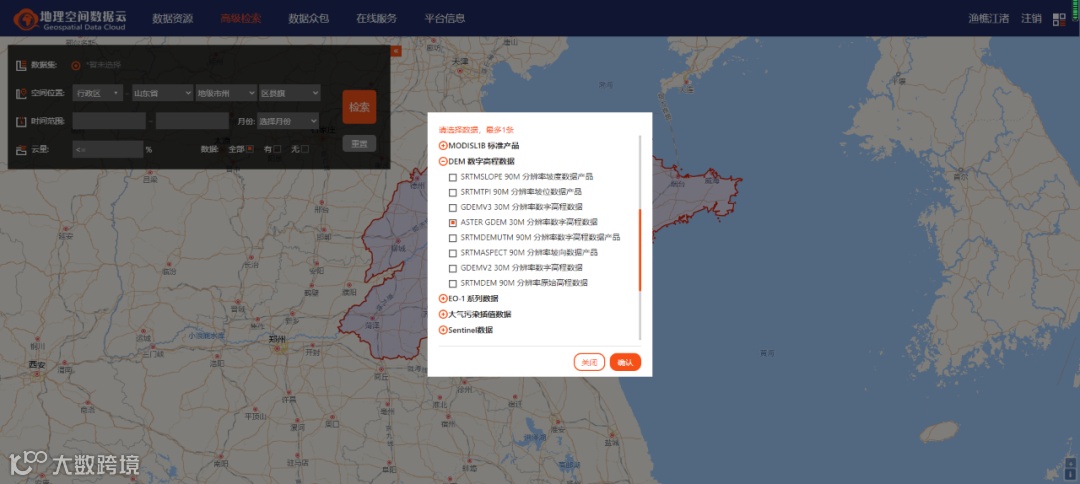

选择下载资源与区域。

可以以行政边界作为下载区域

同时可以以矩形框为下载区域，左侧点击下载。

2

镶嵌栅格

点击下载后会自动将下载文件以压缩包的形式进行储存。

我们需要进行解压，并将文件提取出来，放置到同一文件夹内，方便后期通过模型构建器进行栅格镶嵌。

点击红框内的模型构建器按钮

插入-迭代器-栅格/插入-仅模型工具-收集值/搜索镶嵌新栅格-拖入操作界面/进行连接操作。

3

生成阴影

DEM镶嵌后记得进行投影，不然生成的山体阴影基本没办法使用。

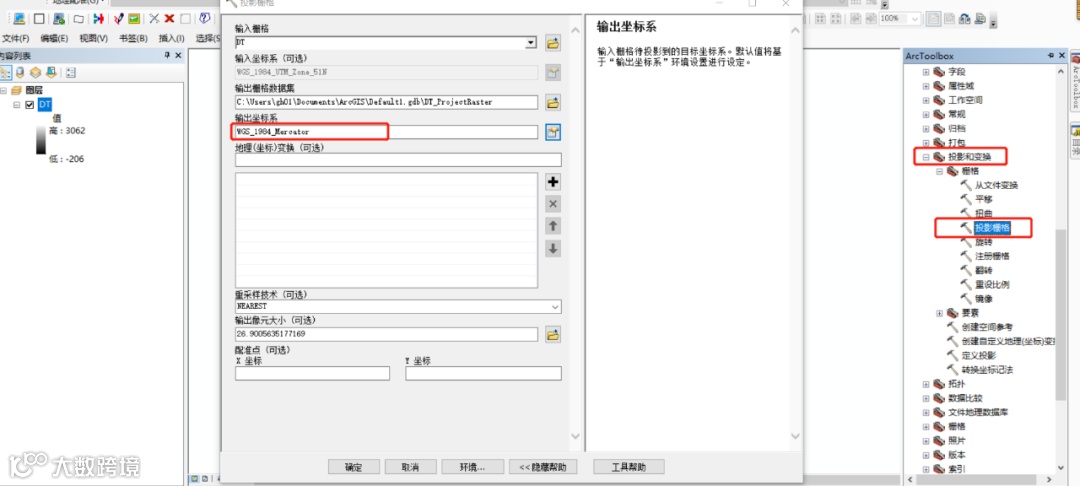

投影/投影栅格/墨卡托投影

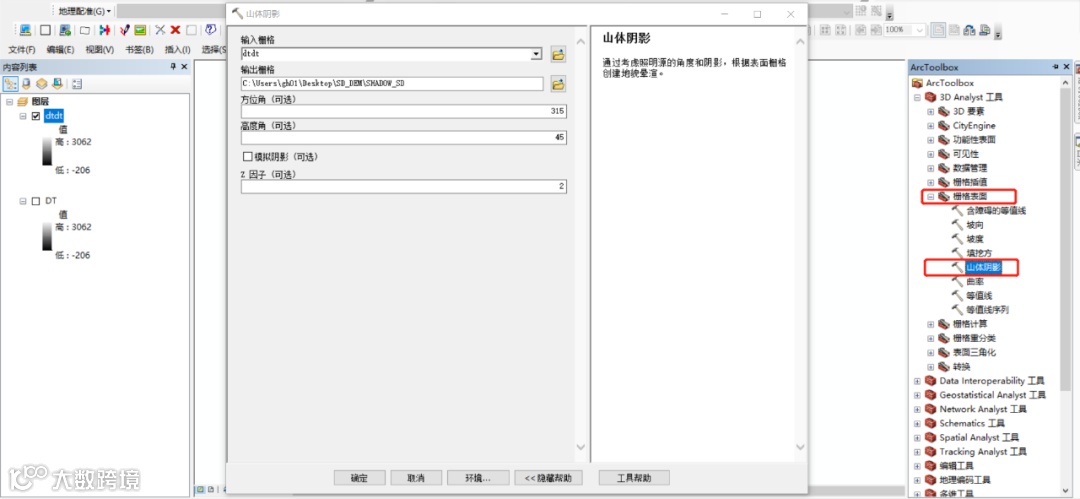

投影完成后即可顺利生成山体阴影。

4

PS简单处理

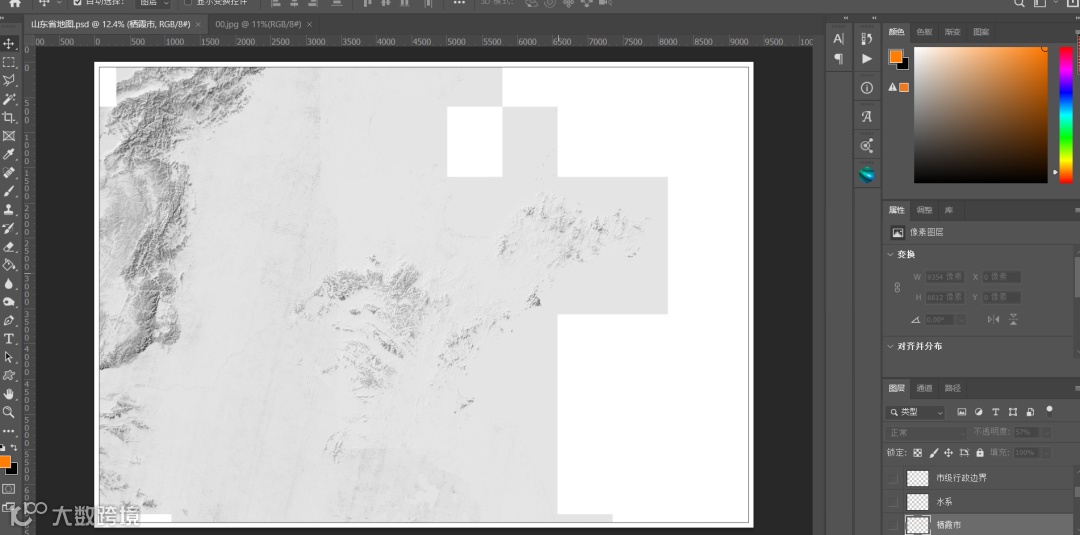

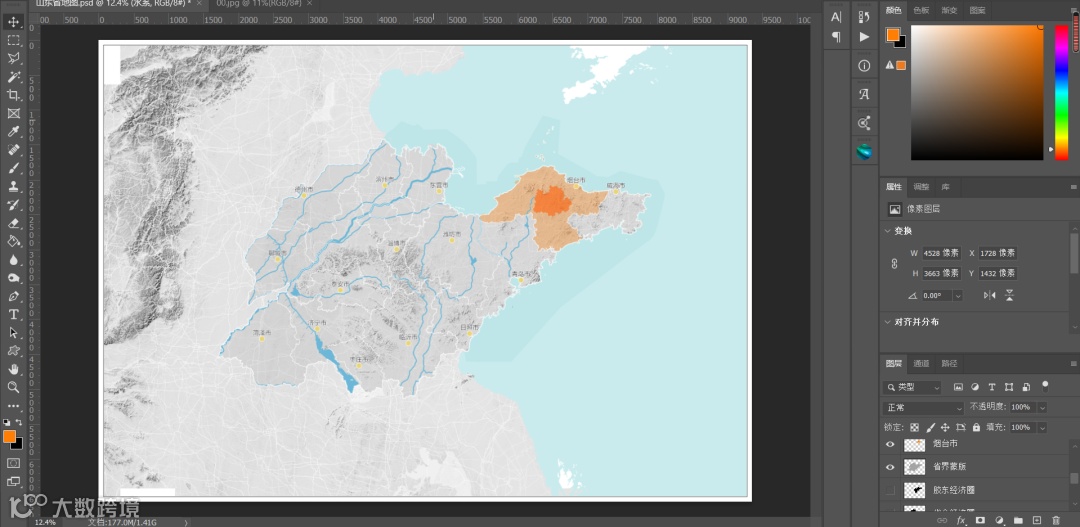

（1）任何底图导入PS第一步就是处理明度，导入PS根据感觉进行明度处理

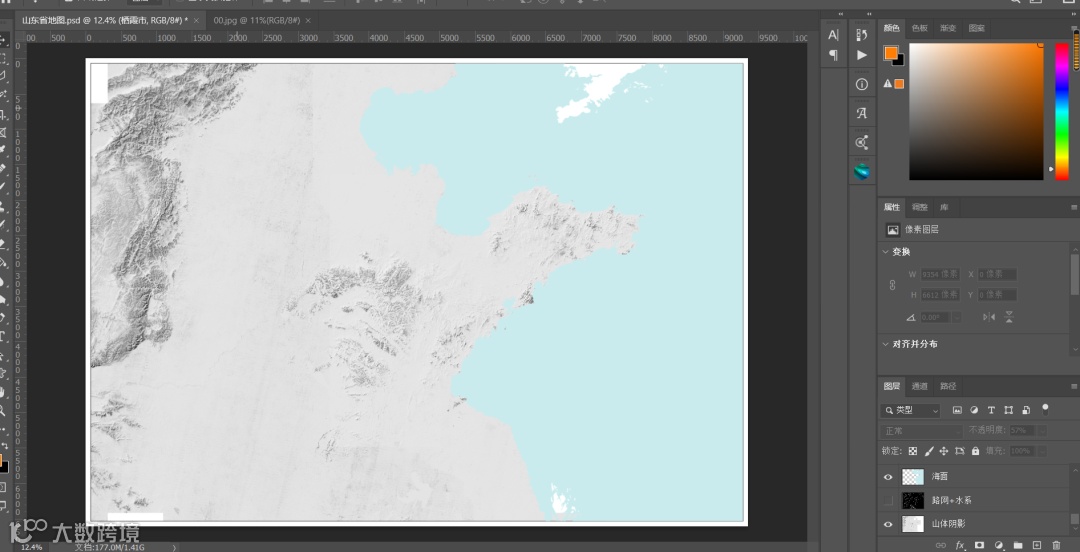

（2）以行政边界为对象，魔棒选取行政边界外的海面，填充工具填色或者添加海面纹理贴图。

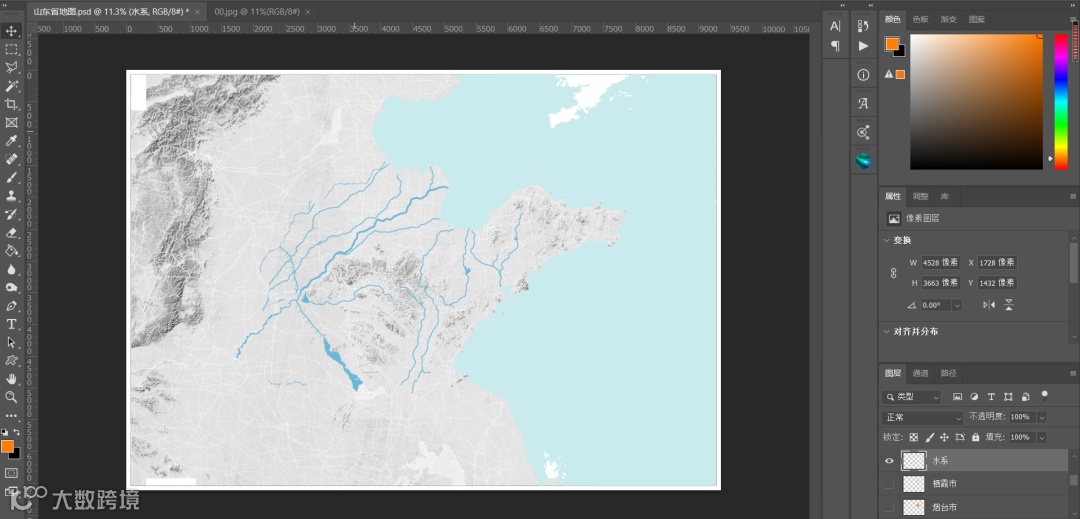

（3）添加水系，模式选择正片叠底。

（4）添加行政边界，选择模式选择反相。

（5）添加行政边界，研究区域填充饱和度较高的颜色后，降低透明度。

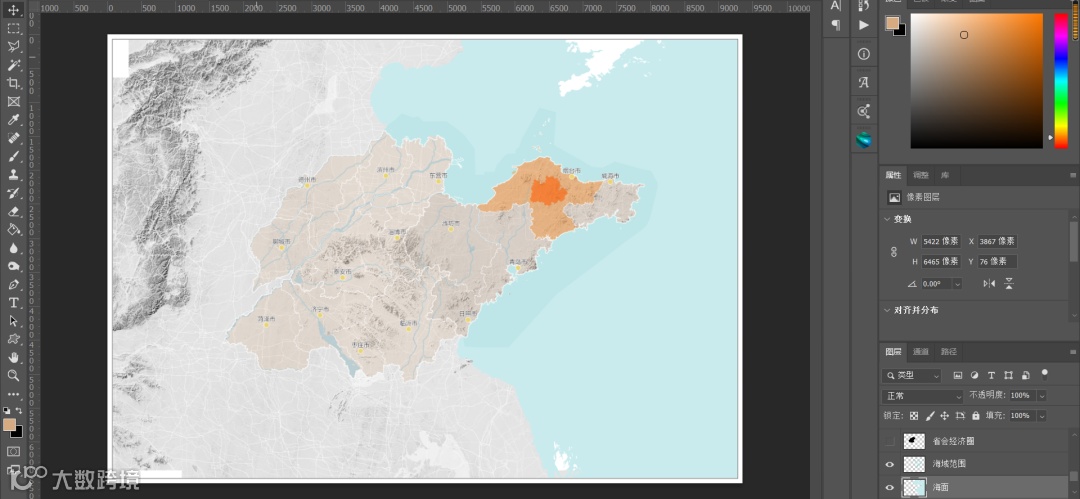

（6）调整整个图面的颜色，得到一张基础底图。

（7）将底图导入PPT内，添加控制线与文字描述。

总结：各类要素图层可用GIS导出，后期调色与底图处理在PS中进行，文字描述在PPT中进行，底图搞定后可以通过叠加不同研究区域在不同项目中使用，做到一劳永逸。
