怎样把界址点文本转为面状地块？

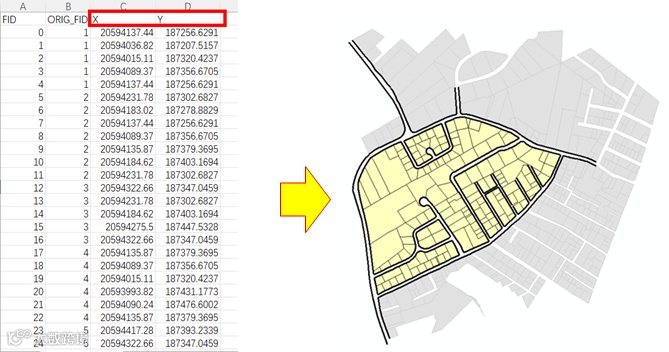

在工作中，你拿到过这种数据吗？

没错，就是这种带坐标的文本数据，

这些点是地块的界址点，

或者你也可以叫控制点、拐点等，

而你的任务——

需要把这些点转为地块，

像这样：

这个要如何实现呢，

其实，之前我们在抖音直播讲过，

这次，来个文字版的！

第一步—整理数据

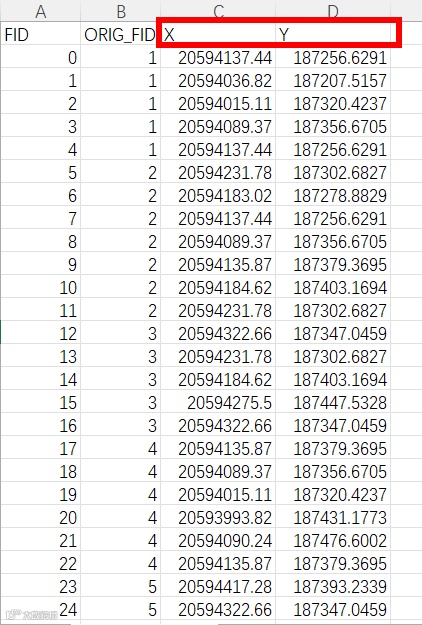

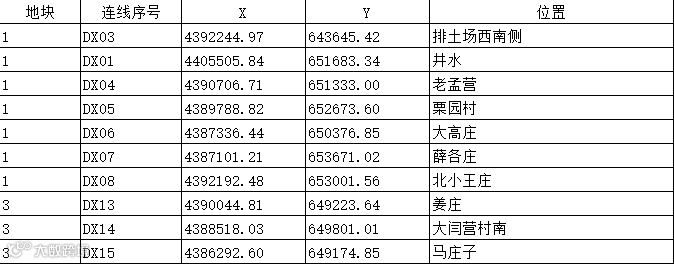

无论你拿到的数据是什么格式、什么排版、什么样子的，最后，都要整理成统一的样式（以下图数据为例）——

数据格式：EXCEL（97-03）、CSV、TXT等

数据版式：设置表头，分列整理

第二步—明确坐标系

上表中的X和Y就是每个点的坐标值，大家一定要搞清楚——这些坐标，用的是什么坐标系！最直接的就是问提供给你数据的人。

一般情况下，对方也会说明用的是啥坐标系，本例用的就是这个——

第三步—明确地块数量与顺序

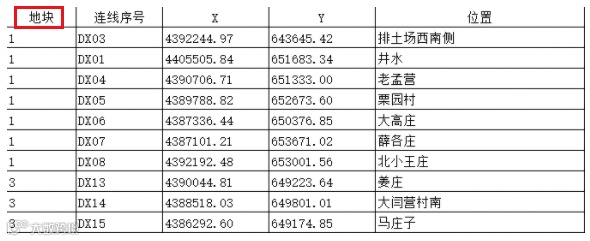

第一，这些点到底是几个地块的控制点，数据表中要有个字段来表示，本例就用“地块”这个字段表示的，数字1表示同一个地块，数字3表示同一个地块；

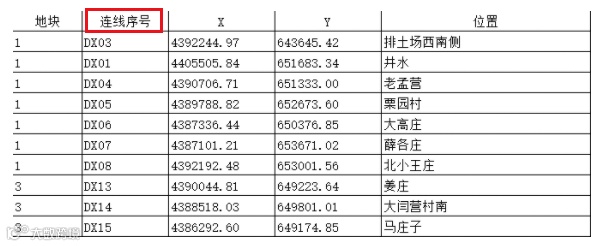

第二，这些点的连线顺是怎样的，数据表中也要有个字段来表示，如果没表示，就按照点的排序顺序来连线，本例就用“连线序号”这个字段表示的，意思就是按照“连线序号”里记录的顺序来连线——

第四步—匹配坐标系添加数据

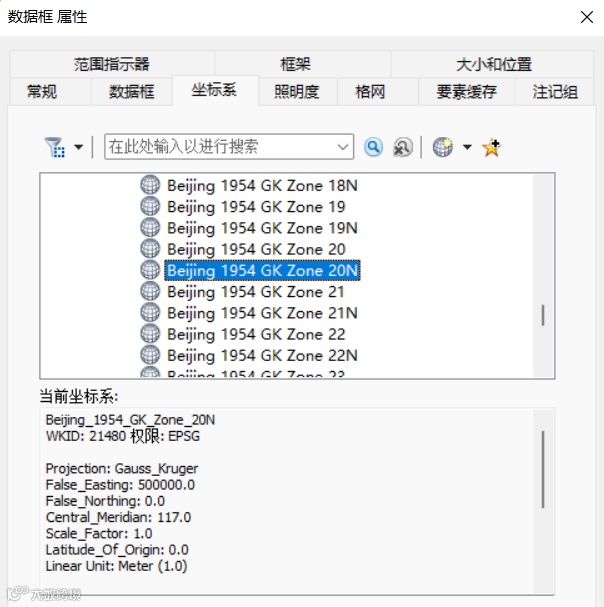

明确坐标系之后，就要给数据框添加对应的坐标系——

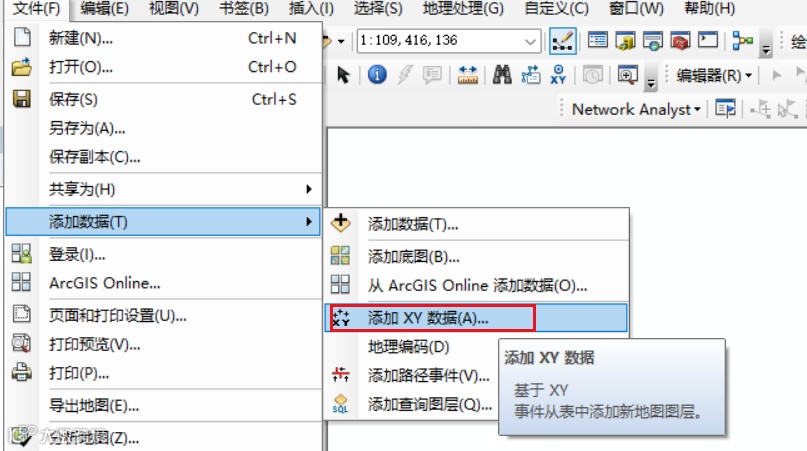

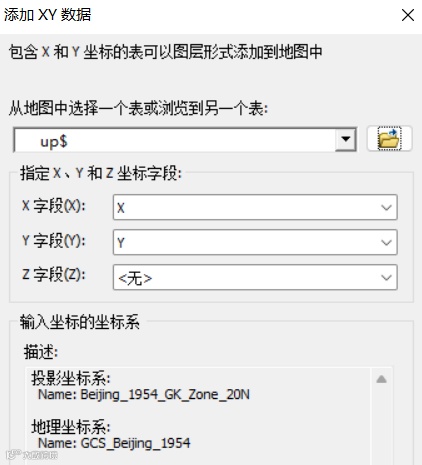

然后，用“添加XY数据”把数据添加进来——

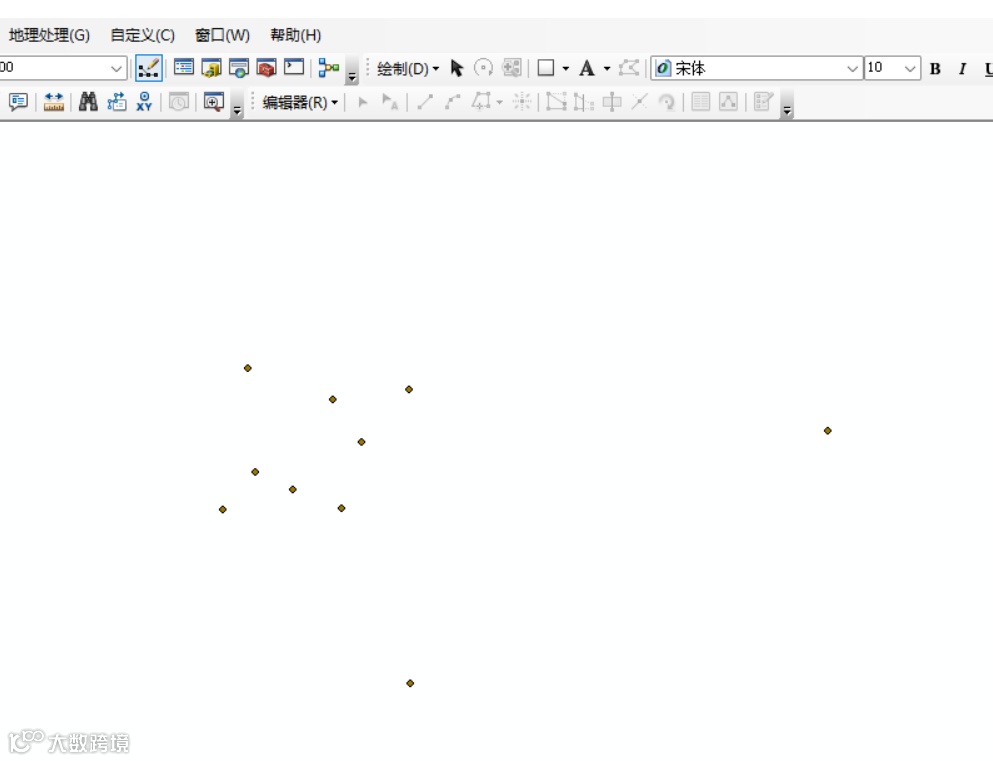

点数据加载进来后，基地右击，导出为一个shp或要素类的数据哦！

第五步—地块转化

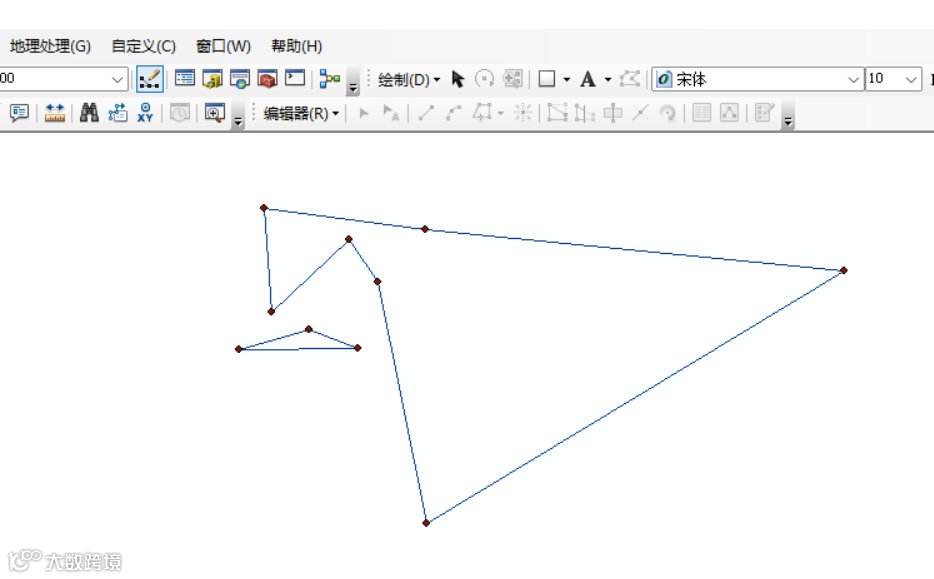

打开“数据管理工具-要素-点集转线”这个工具，然后进行对应的设置——

线字段：数据表达地块数量的那个字段，本例中就是“地块”；

排序字段：输入表达连线顺序的字段，本例中就是“连线序号”；

一定要勾选“闭合线”！！！

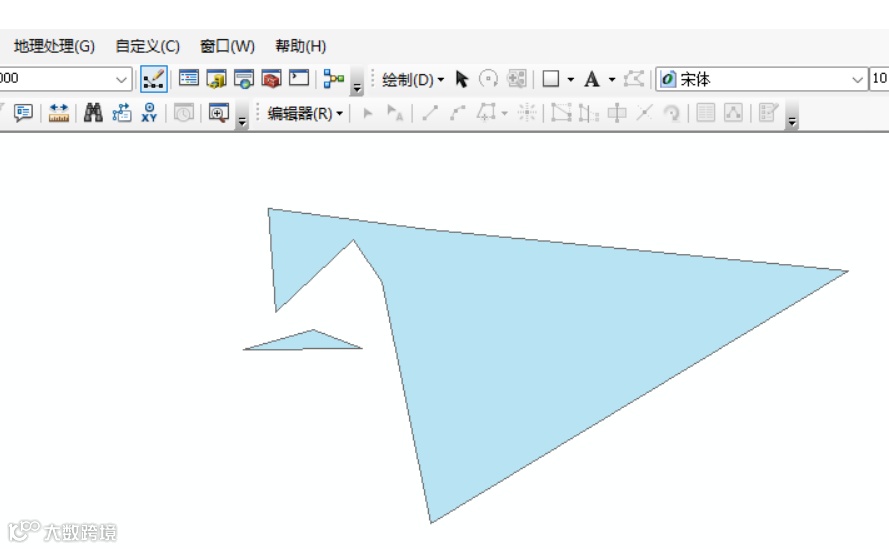

然后，打开“数据管理工具-要素-要素转面”，即可转化为面状的地块啦！
