谁都知道北京是文化古都，谁都知道皇家建筑是北京极其重要的文化遗存，但却很少有人知道，圆明园、颐和园、景山、天坛、北海、中南海，乃至京外的承德避暑山庄、清东陵、清西陵，这些后来成为世界文化遗产的著名建筑，竟然都出自一个家族之手。

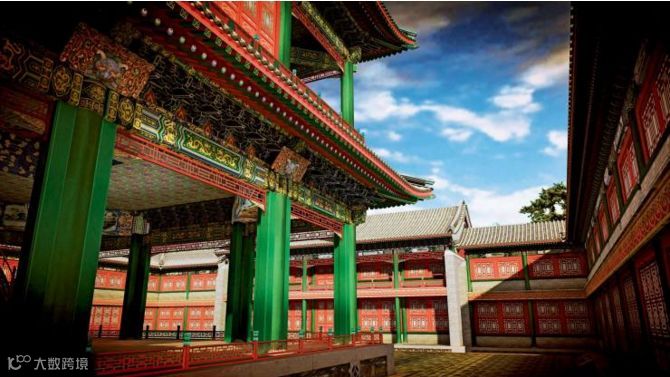

圆明园清音阁复原图
万众期待的《国家宝藏》第二季回归，以故宫博物馆为首的九大博物馆集结完毕，向观众介绍新一届“国家宝藏”。当晚节目中，令许多网友深受震动的，是由王菲担任国宝守护人的样式雷建筑烫样。
长久以来，由于史料的缺乏，没人能说清中国古代建筑究竟是怎么一步步完成的。以至于很多国外专家一直认为，中国古代建筑完全是靠工匠经验修建的，不需要设计图，更不需要施工图。样式雷图档、烫样的留存于世，彻底推翻了这种说法，证明了中国古代建筑水平远远超越了同时代。2007年，样式雷建筑图档经过评选，入选联合国教科文组织《世界记忆名录》，成为我国第五个世界记忆遗产项目。
2007年，样式雷建筑图档入选联合国教科文组织《世界记忆名录》
一家样式雷，半部古建史
在历史的长河里，“样式雷”是一个专有名词，是对在中国建筑史上绽放过耀眼光芒的雷氏家族的誉称，中国1／6世界遗产的建筑设计都出自这个姓雷的家族。清代200多年间，雷氏家族有7代人担任 “样式房”的掌案头目（用现在的话说，就是皇家建筑设计所的所长），设计修建了坛庙、园林、陵墓、府邸、宫殿等一系列皇家建筑，这些建筑深深烙上了“雷氏风格”，所以被称为样式雷。
样式雷家族
作为中国古代文化遗产重要组成的清代皇家建筑，其工程从选址、规划设计到施工，都有缜密的运作程序，“样式雷”各代传人，均能十分娴熟地运用丰富多彩的图学语言，包括各种有现代意义的投影法及图层方法，而制作烫样又是样式雷的绝活。
样式雷完成建筑设计方案后，会按1/100或1/200比例制作模型小样，然后进呈内廷，供皇帝审定。之所以叫烫样，因为是用纸板、秫秸和木头为原材料，再用剪子、毛笔、蜡版、烙铁熨烫成型。
<< 滑动查看下一张图片 >>

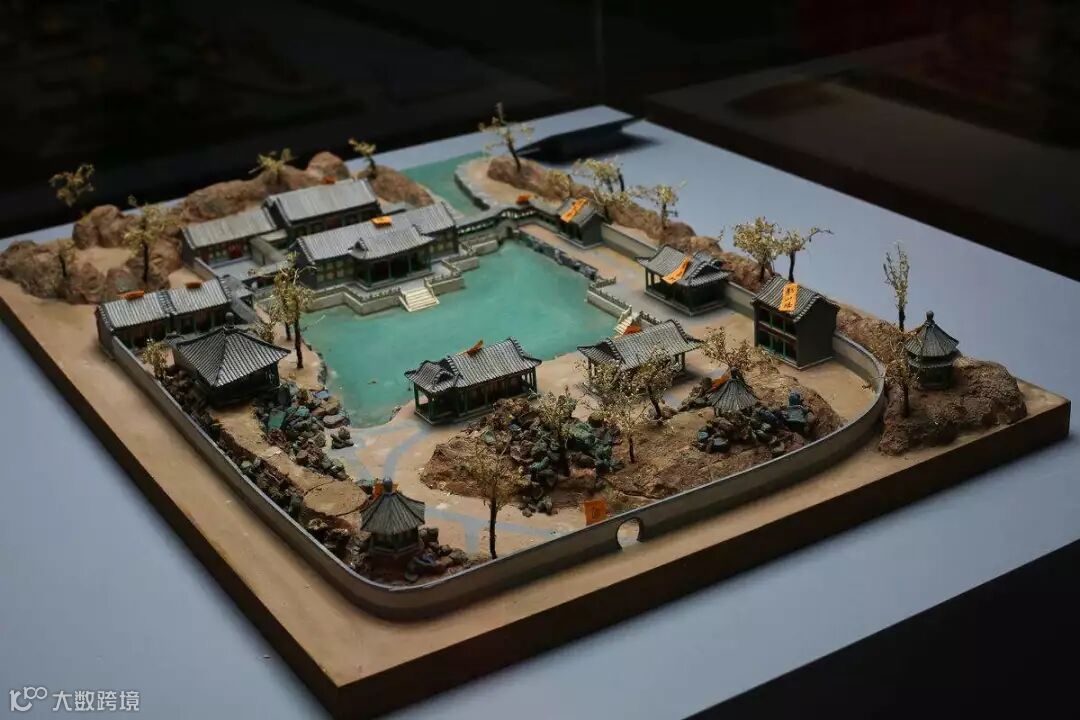

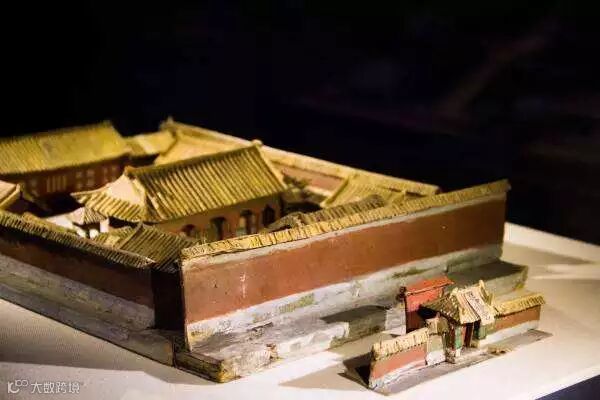

样式雷烫样
样式雷制作的烫样有多牛呢？不仅可以看到外部环境，还可以看到建筑本体以及里面的装修和陈设。所有烫样均可层层拆卸，打开烫样屋顶，便可看到内部梁架结构、彩画式样，上面还贴着一个个尺寸标签，如今连缩微模型制作大师见了也自叹不如。

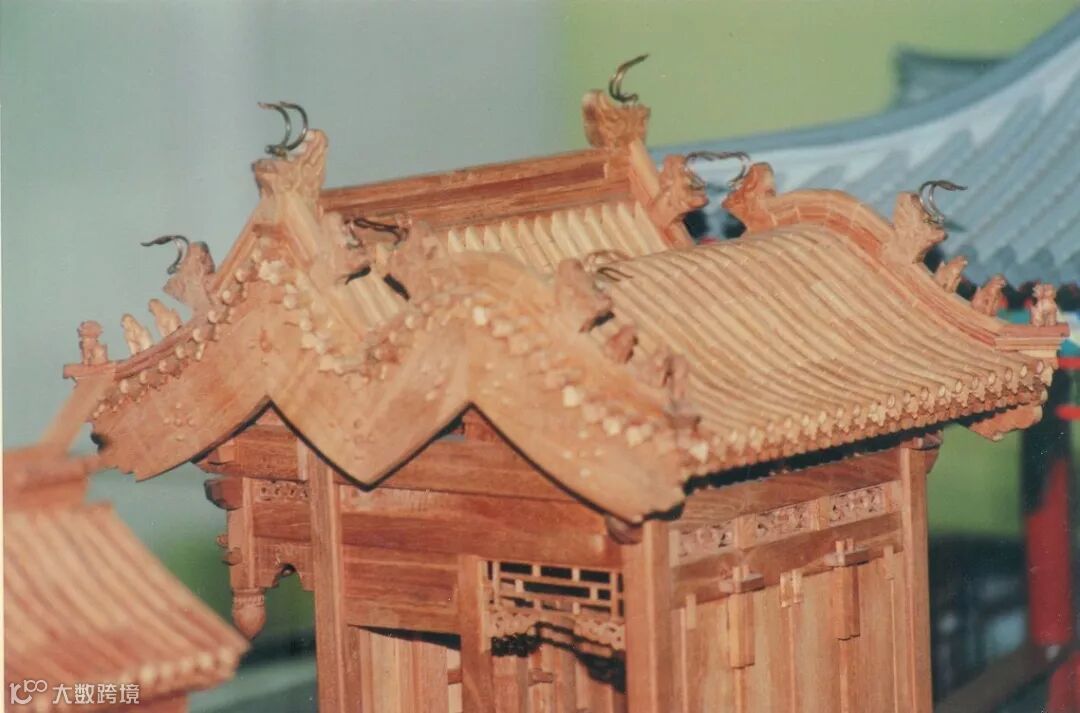

样式雷烫样
烫样解决了建筑师和皇帝之间的沟通障碍，同时还作为施工参考模型，摆到工地让参与工程的官员和工匠理解建筑设计，这不就是现在的设计师用SketchUp等软件做出来的三维模型的作用嘛，样式雷在两三百年前就用三维模型了！

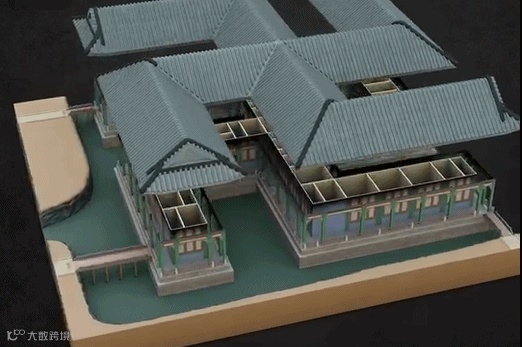

点击图片查看动态三维样式雷烫样
千尺为势 ， 百尺为形
更令人叹为观止的是，样式雷图样中的“平格网”，同当代CAD建模方法及DEM数字高程模型，特别是正方形网建模方法比较惊人雷同。

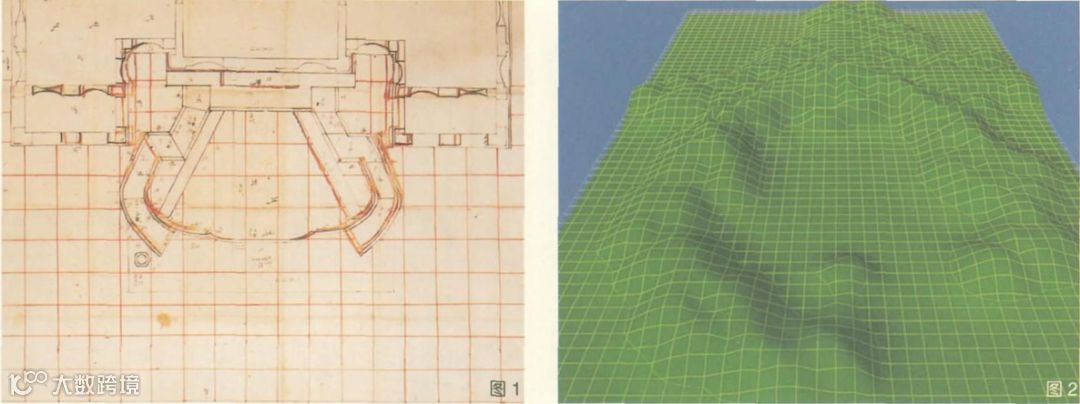

样式雷中海海晏堂平格样&用现代方法还原的地形
样式雷建筑图档中,很多留有墨、朱线绘制分布均匀的经纬网格，即平格。“平”是指各个测量点与精准水平面的高低，“格”是为精确缩小比例绘制的控制格网，不仅可以据此计算相关平面面积，还能够在交点上记录地势的高程，从而计算高程设计以及土方工程量。

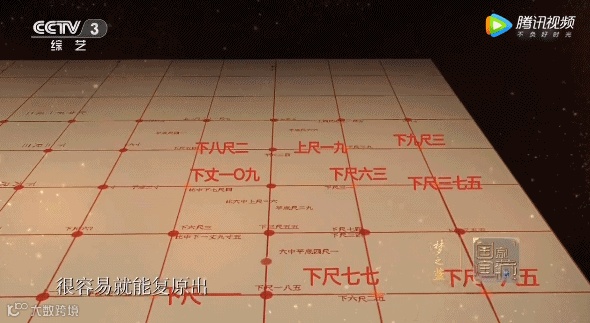

样式雷平格原理
把二维平格图上的数据录入计算机建模软件，很容易就能复原出三维地形。1958年美国麻省理工学院摄影测量实验室主任米勒为解决道路的计算机辅助设计问题，率先提出数字地面模型。与此对比，样式雷图档所采用的平格法，完全契合当代数字高程模型DEM的核心理念。

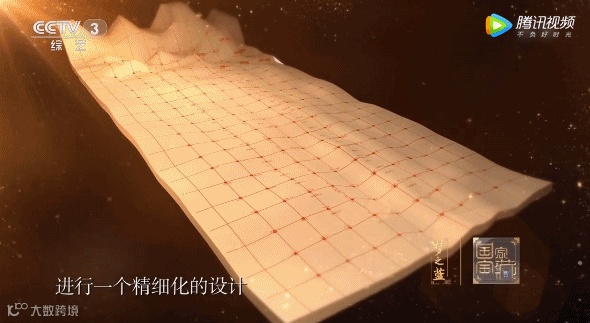

依据地形精细化设计
正是运用这种非常先进的地形表达方法进行选址勘测、规划和施工设计，样式雷才能真正顺势而为，设计出“虽为人作，宛如天开”的伟大设计。

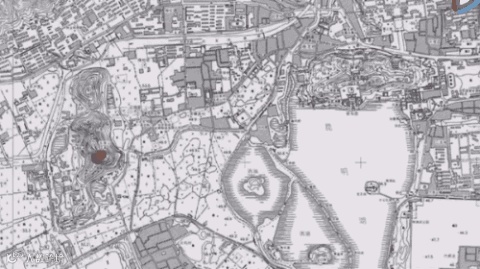

颐和园东堤呈圆弧形，圆弧形圆心即为玉峰塔，塔和人距离始终一致，生动诠释了古代建筑与环境的对话
一张纸，描绘出精确的三维立体地形；千万张纸，塑造出细节惊人的立体三维模型。样式雷的图档和烫样终于回答了中国古代建筑的难题：中国古代建筑不仅有设计，还有极为先进的设计理念和方法。
今天我们有更快速更准确的方法，CAD、DEM、计算机建模、无人机摄影测量，但古代这些有智慧、有思想的匠人值得我们永远学习。
参考文献：
清代样式雷建筑图档中的平格研究——中国传统建筑设计理念与方法的经典范例- 王其亨- 《建筑遗产》2016年1期
