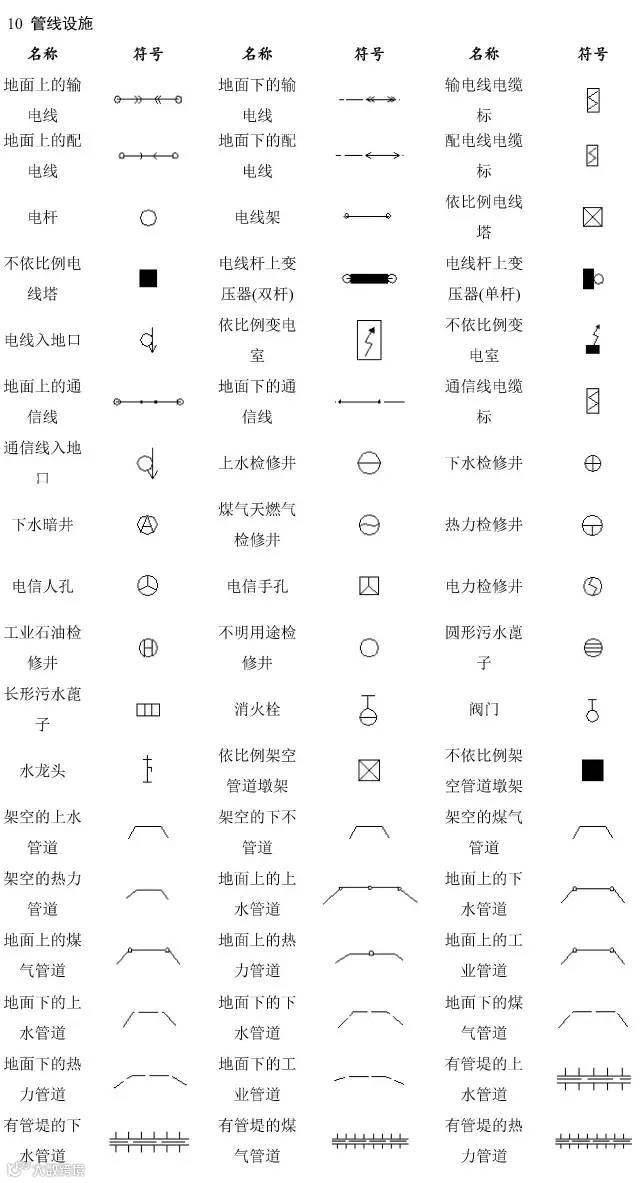

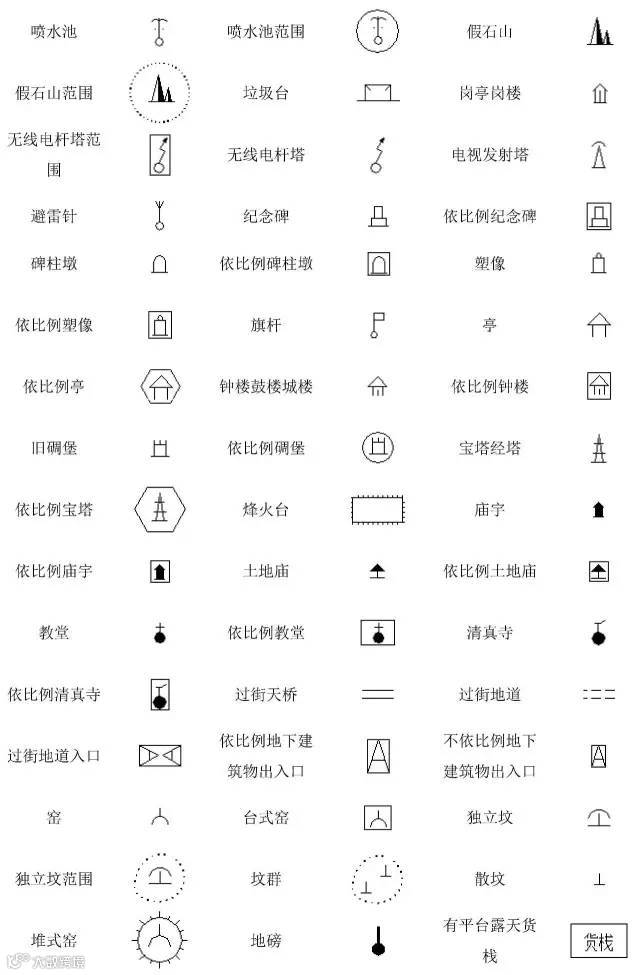

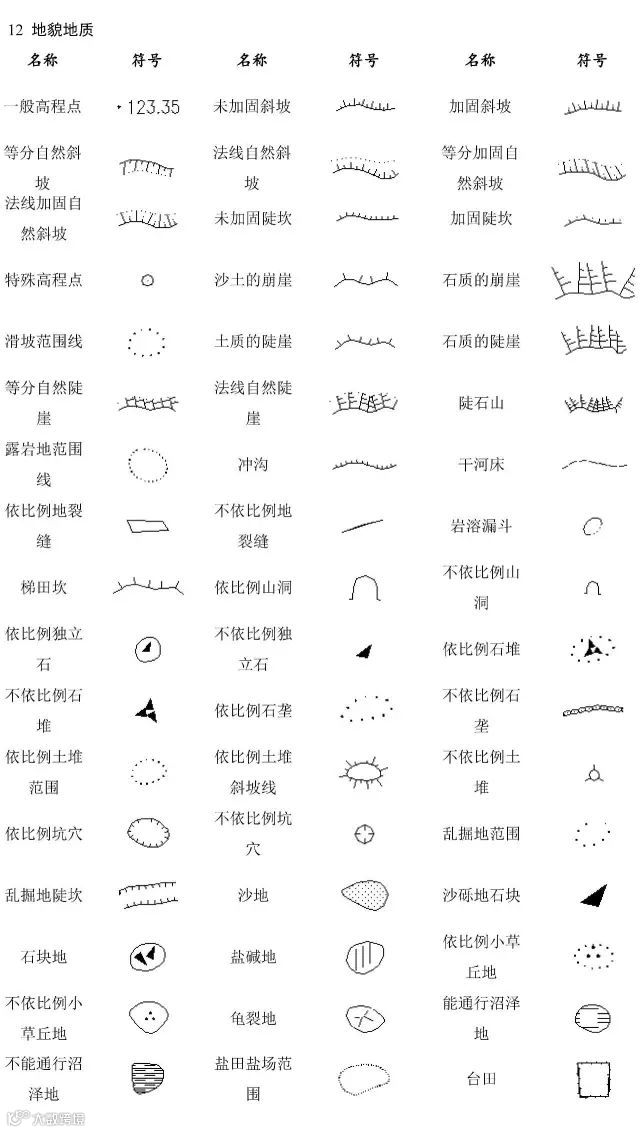

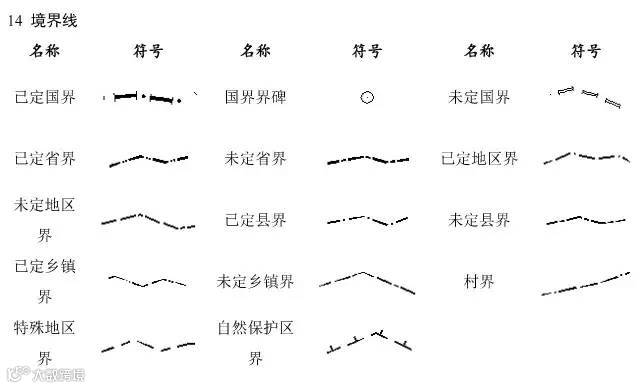

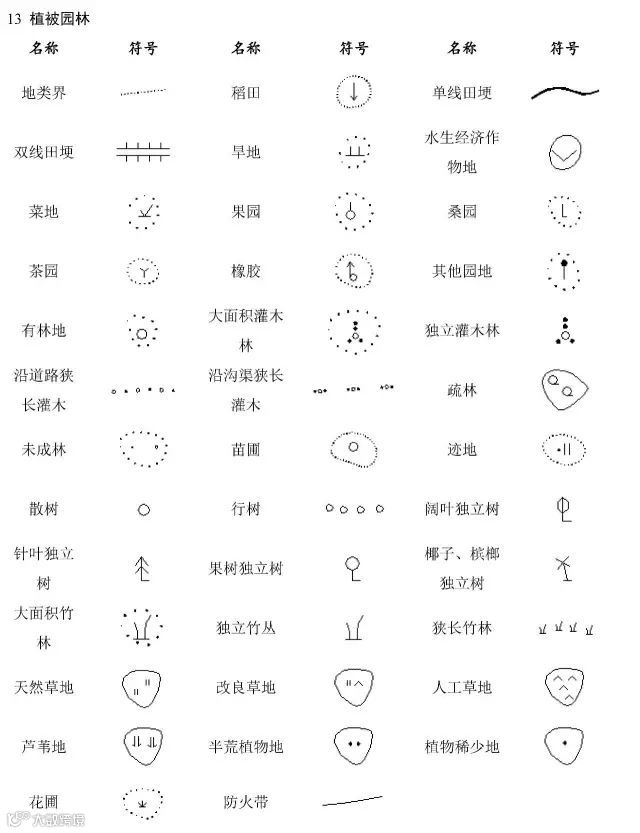

【收藏】地形图图例汇总，测绘人识图绘图必备（可下载）

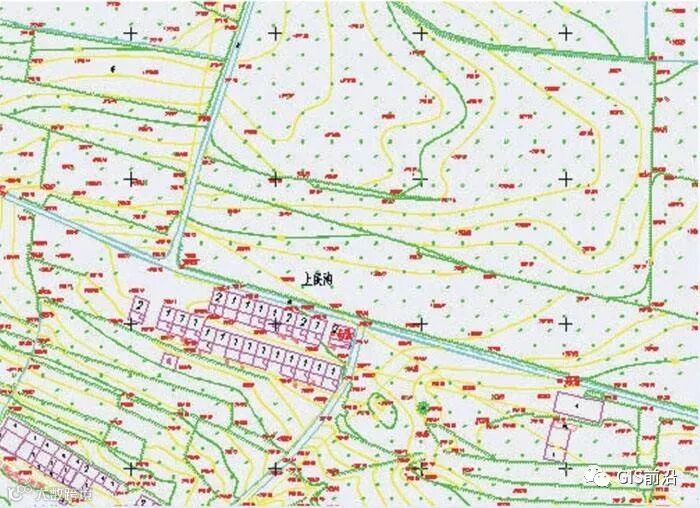

地形图（topographic map）指的是地表起伏形态和地理位置、形状在水平面上的投影图。具体来讲，将地面上的地物和地貌按水平投影的方法（沿铅垂线方向投影到水平面上），并按一定的比例尺缩绘到图纸上，这种图称为地形图。如图上只有地物，不表示地面起伏的图称为平面图。平面地形图又分为等高线地形图和分层设色地形图。

地形图指比例尺大于1∶100万的着重表示地形的普通地图（根据经纬度进行分幅，常用有1：100万，1：50万，1比25万，1：15万，1：10万，1：5万等等）。由于制图的区域范围比较小，因此能比较精确而详细地表示地面地貌水文、地形、土壤、植被等自然地理要素，以及居民点、交通线、境界线、工程建筑等社会经济要素。地形图是根据地形测量或航摄资料绘制的，误差和投影变形都极小。地形图是经济建设、国防建设和科学研究中不可缺少的工具；也是编制各种小比例尺普遍地图、专题地图和地图集的基础资料。不同比例尺的地形图，具体用途也不同。

地形图是详细表示地表上居民地、道路、水系、境界、土质、植被等基本地理要素且用等高线表示地面起伏的一种按统一规范生产的普通地图。
