一、准备工作
1、数据传输，将外业采集的数据传输到计算机，可以用CASS软件或随机软件进行数据传输。
2、数据格式匹配，下载到计算机的数据的格式要符合CASS软件的要求，具体CASS坐标数据格式下面再讲。
二、具体流程
先将数据文件（.dat文件）放在桌面（后面都是以在桌面为路径）
数据文件名保存为RTK实习地形图测量
CASS7.0安装之后，我们就开始学习如何做图。这一章我们以一个简单的例子来演示成图过程，用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。
图2-4 选择测点点号定位成图法的对话框
1. 选择测点点号定位成图法
移动鼠标至屏幕右侧菜单区之“坐标定位”项，然后点击“点号定位”，按左键，即出现图2-4所示的对话框，点击打开。
命令区提示：
读点完成! 共读入 106 个点
3． 展点

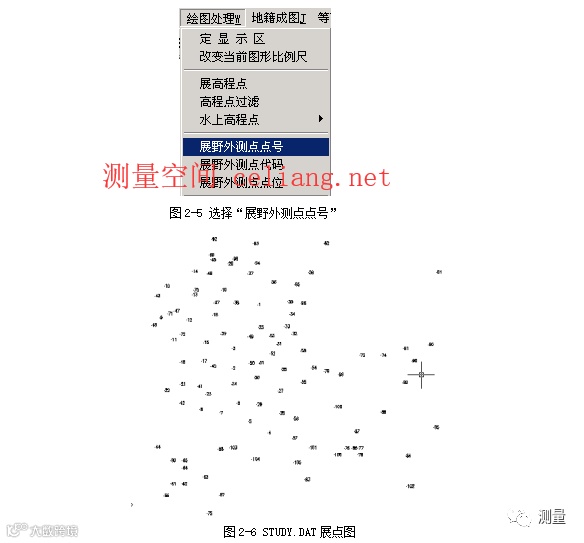

先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

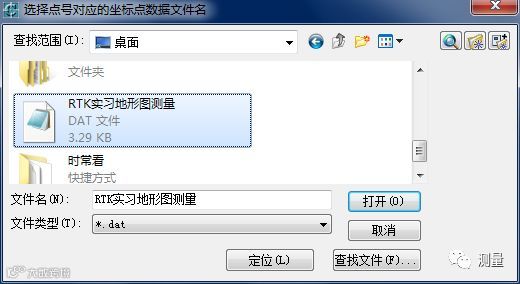

输入对应的坐标数据文件名如图
后，便可在屏幕上展出野外测点的点号，如图2-6所示。
4． 绘平面图

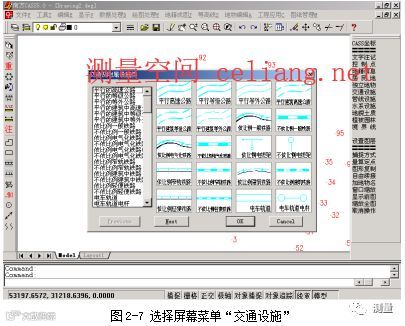

下面可以灵活使用工具栏中的缩放工具进行局部放大以方便编图。我们先把左上角放大，选择右侧屏幕菜单的“交通设施”按钮，弹出如下图的界面。
通过“Next”按钮找到“平行等外公路”并选中，再点击“OK”，命令区提示：
绘图比例尺 1:输入500，回车。
点P/<点号>输入92，回车。
点P/<点号>输入45，回车。
点P/<点号>输入46，回车。
点P/<点号>输入13，回车。
点P/<点号>输入47，回车。
点P/<点号>输入48，回车。
点P/<点号>回车
拟合线<N>?输入Y，回车。
说明：输入Y，将该边拟合成光滑曲线；输入N（缺省为N），则不拟合该线。
1.边点式/2.边宽式<1>:回车（默认1）
说明：选1（缺省为1），将要求输入公路对边上的一个测点；选2，要求输入公路宽度。
对面一点
点P/<点号>输入19，回车。

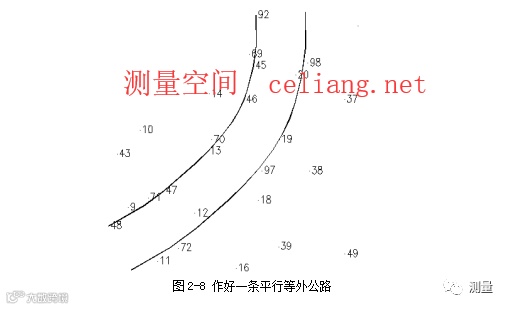

这时平行等外公路就作好了。如图2-8。

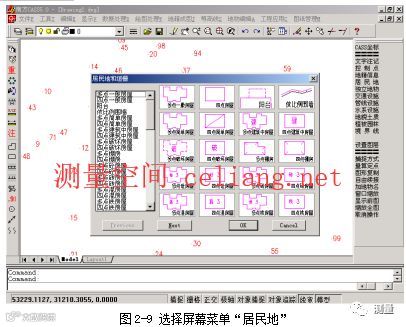

下面作一个多点房屋。选择右侧屏幕菜单的“居民地”选项，弹出如图2-9界面。
先用鼠标左键选择“多点砼房屋”，再点击“OK”按钮。命令区提示：
第一点:
点P/<点号>输入49，回车。
指定点:
点P/<点号>输入50，回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入51，回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入J，回车。
点P/<点号>输入52，回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入53，回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入C，回车。
输入层数:<1>回车（默认输1层）。
说明：选择多点砼房屋后自动读取地物编码，用户不须逐个记忆。从第三点起弹出许多选项，这里以“隔一点”功能为例，输入J，输入一点后系统自动算出一点，使该点与前一点及输入点的连线构成直角。输入C时，表示闭合。
再作一个多点砼房，熟悉一下操作过程。命令区提示：
Command: dd
输入地物编码:<141111>141111
第一点:点P/<点号>输入60，回车。
指定点:
点P/<点号>输入61，回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入62，回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入a，回车。
微导线 - 键盘输入角度(K)/<指定方向点(只确定平行和垂直方向)>用鼠标左键在62点上侧一定距离处点一下。
距离<m>:输入4.5，回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入63，回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入j，回车。
点P/<点号>输入64，回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入65，回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入G，回车。
输入层数:<1>输入2，回车。
说明：“微导线”功能由用户输入当前点至下一点的左角（度）和距离（米），输入后软件将计算出该点并连线。要求输入角度时若输入K，则可直接输入左向转角，若直接用鼠标点击，只可确定垂直和平行方向。此功能特别适合知道角度和距离但看不到点的位置的情况，如房角点被树或路灯等障碍物遮挡时。

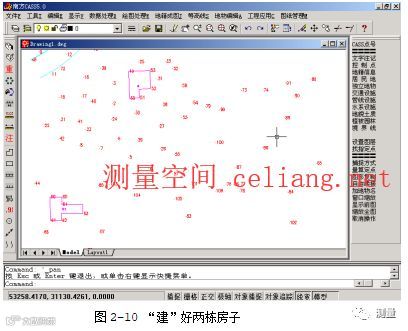

两栋房子“建”好后，效果如图2-10。
类似以上操作，分别利用右侧屏幕菜单绘制其它地物。
在“居民地”菜单中，用3、39、16三点完成利用三点绘制2层砖结构的四点房；用68、67、66绘制不拟合的依比例围墙；用76、77、78绘制四点棚房。
在“交通设施”菜单中，用86、87、88、89、90、91绘制拟合的小路；用103、104、105、106绘制拟合的不依比例乡村路。
在“地貌土质”菜单中，用54、55、56、57绘制拟合的坎高为1米的陡坎；用93、94、95、96绘制制不拟合的坎高为1米的加固陡坎。
在“独立地物”菜单中，用69、70、71、72、97、98分别绘制路灯；用73、74绘制宣传橱窗；用59绘制不依比例肥气池。
在“水系设施”菜单中，用79绘制水井。
在“管线设施”菜单中，用75、83、84、85绘制地面上输电线。
在“植被园林”菜单中，用99、100、101、102分别绘制果树独立树；用58、80、81、82绘制菜地（第82号点之后仍要求输入点号时直接回车），要求边界不拟合，并且保留边界。
在“控制点”菜单中，用1、2、4分别生成埋石图根点，在提问点名.等级:时分别输入D121、D123、D135。
最后选取“编辑”菜单下的“删除”二级菜单下的“删除实体所在图层”，鼠标符号变成了一个小方框，用左键点取任何一个点号的数字注记，所展点的注记将被删除。
平面图作好后效果如图2-11。
5． 绘等高线。
展高程点。用鼠标左键点取“绘图处理”菜单下的“展高程点”，将会弹出数据文件的对话框，找到桌面上的数据文件RTK实习地形图测量，选择“OK”，命令区提示：注记高程点的距离(米):直接回车，表示不对高程点注记进行取舍，全部展出来。

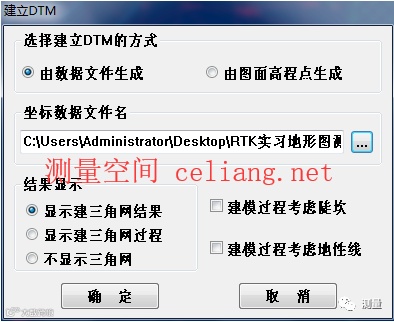

建立DTM。用鼠标左键点取“等高线”菜单下“建立DTM”,进去之后点“由数据文件生成DTM”，将会弹出数据文件的对话框，找到桌面上的数据文件RTK实习地形图测量，选择“OK”，命令区提示：
这样左部区域的点连接成三角网，其它点在STUDY.DAT数据文件里高程为0，故不参与建立三角网（数据文件介绍参见“三角网的编辑与使用”）。如下图：

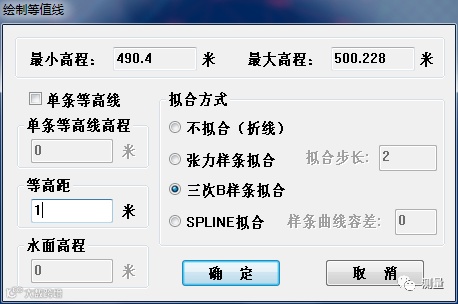

绘等高线。用鼠标左键点取“等高线”菜单下的“绘等高线”，命令区提示：
这样等高线就绘好了。

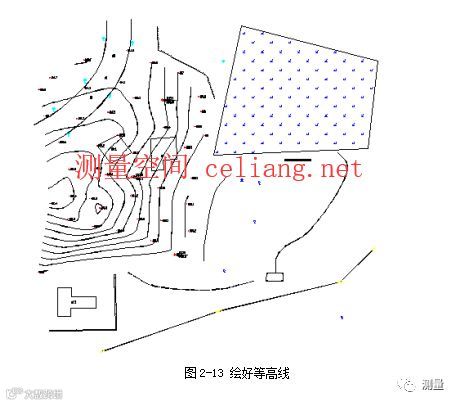

再选择“等高线”菜单下的“删三角网”，这时屏幕显示如图2-13。

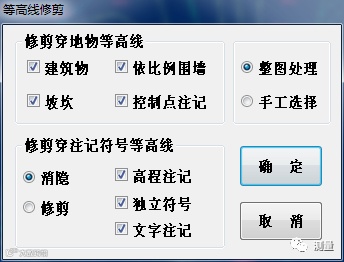

等高线的修剪。利用“等高线”菜单下的“批量修剪等高线”二级菜单。
点击确定。
用鼠标左键点取“切除穿建筑物等高线”，软件将自动搜寻穿过建筑物的等高线并将其进行整饰。点取“切除指定二线间等高线”，依提示依次用鼠标左键选取左上角的道路两边，CASS5.0将自动切除等高线穿过道路的部分。
6．加注记。
下面我们演示在平行等外公路上加“经纬路”三个字。

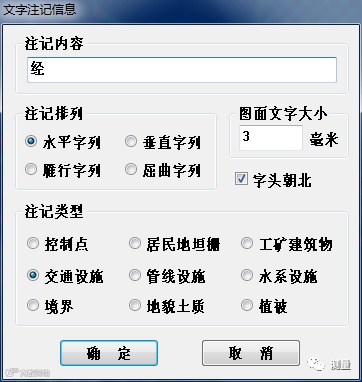

用鼠标左键点取右侧屏幕菜单的“文字注记”项，弹出如图2-15的界面。
图2-15 弹出文字注记对话框
点击“确定”，在平行等外公路两线之间的合适的位置点击鼠标左键。
用同样的方法在合适的位置输入“纬”、“路”二字。
经过以上各步，生成的图就如图2-1所示。
7．加图框。

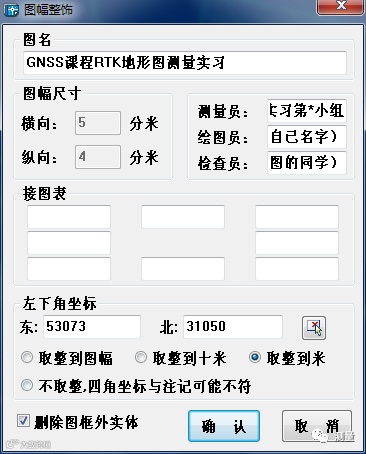

用鼠标左键点击“绘图处理”菜单下的“标准图幅（50×40）”，弹出如图2-16的界面。
图2-16 输入图幅信息
在“图名”栏里，输入“GNSS课程RTK地形图测量实习”；在“测量员”、“绘图员”、“检查员”各栏里分别输入“**班级RTK实习第*小组”、“***（填写自己名字）”、“***（填写同一小组跟你一块绘图的同学）”；在“左下角坐标”的“东”、“北”栏内分别输入“53073”、“31050”；在“删除图框外实体”栏前打勾，然后按确认。这样这幅图就作好了，如图2-17。
单位名称改为“甘肃交通职业技术学院**班级”。（双击单位名称即可改正）
数字化制图日期改为“2013年11月”。

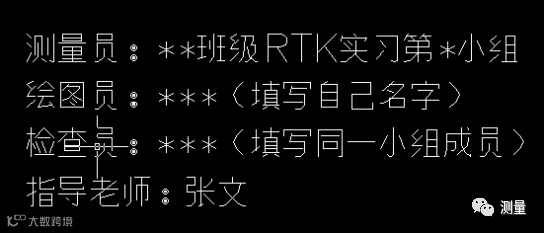

最后，再给“检查员”一行字下加上文字注记“指导老师：张文”，如图所示。
8．绘图。

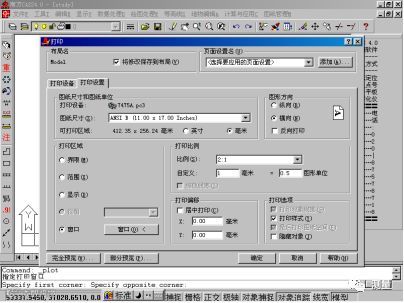

用鼠标左键点取“文件”菜单下的“用绘图仪或打印机出图”，进行绘图。
图2-18 用绘图仪出图
选好图纸尺寸、图纸方向之后，用鼠标左键点击“窗选”按钮，用鼠标圈定绘图范围。将“打印比例”一项选为“2：1”（表示满足1：500比例尺的打印要求），通过“部分预览”和“全部预览”可以查看出图效果，满意后就可单击“确定”按钮进行绘图了。
当你一步一步地按着上面的提示操作，到现在就可以看到第一份成果了。
在操作过程中要注意以下事项：
千万别忘了存盘（其实在操作过程中也要不断地进行存盘，以防操作不慎导致丢失）。正式工作时，最好不要把数据文件或图形保存在CASS7.0或其子目录下，应该创建工作目录。
在执行各项命令时，每一步都要注意看下面命令区的提示，当出现“Command：”提示时，要求输入新的命令，出现“Select objects:”提示时，要求选择对象，等等。当一个命令没执行完时最好不要执行另一个命令，若要强行终止，可按键盘左上角的“Esc”键或按“Ctrl”的同时按下“C”键，直到出现“Command：”提示为止。
在作图的过程中，要常常用到一些编辑功能，例如删除、移动、复制、回退等。
有些命令有多种执行途径，可根据自己的喜好灵活选用快捷工具按钮、下拉菜单或在命令区输入命令。
