基于数字高程模型 ( DEM )格网模型, , 实现给定水深情况下洪水淹没区的计算模型, 讨论洪水 淹没演进过程可视化实现的关键技术, 以三维可视化方式, 动态而形象地模拟 在指定洪水水位下的洪水淹没演进过程。
试验证明, 所提出的实现方法切实有效, 便于推广应用, 为快速、准确及科学地进行洪灾 评估洪水风险图的制作提供良好的基础, 对洪涝灾害进行评估和预测分析具有重要意义。
本文将制作一个简单的洪水淹没模型进行洪水模拟
1
首先 ArcSence打开一份实验地区dem数据（文末有练习数据下载链接）
2

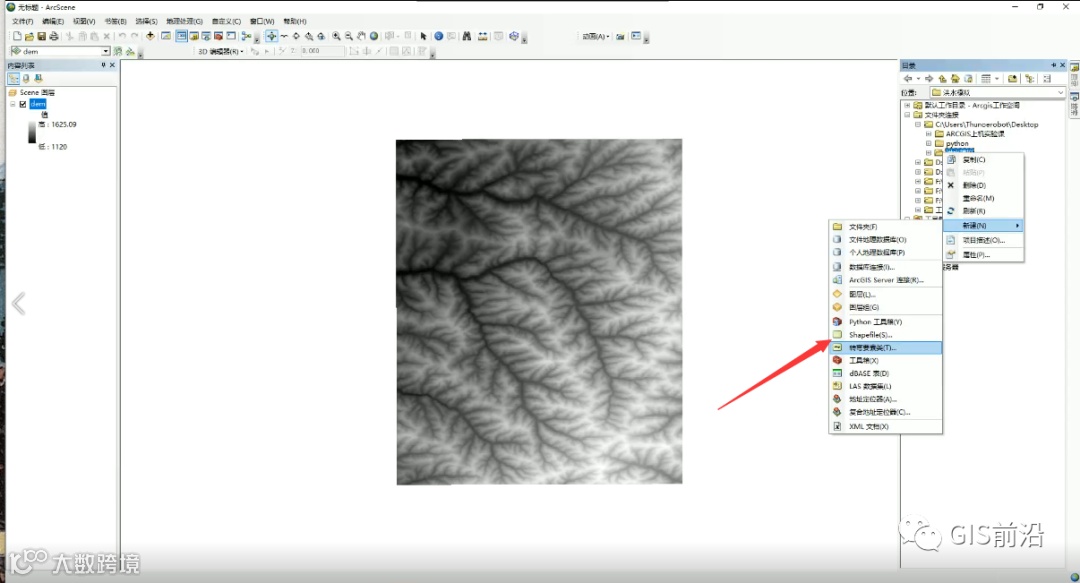

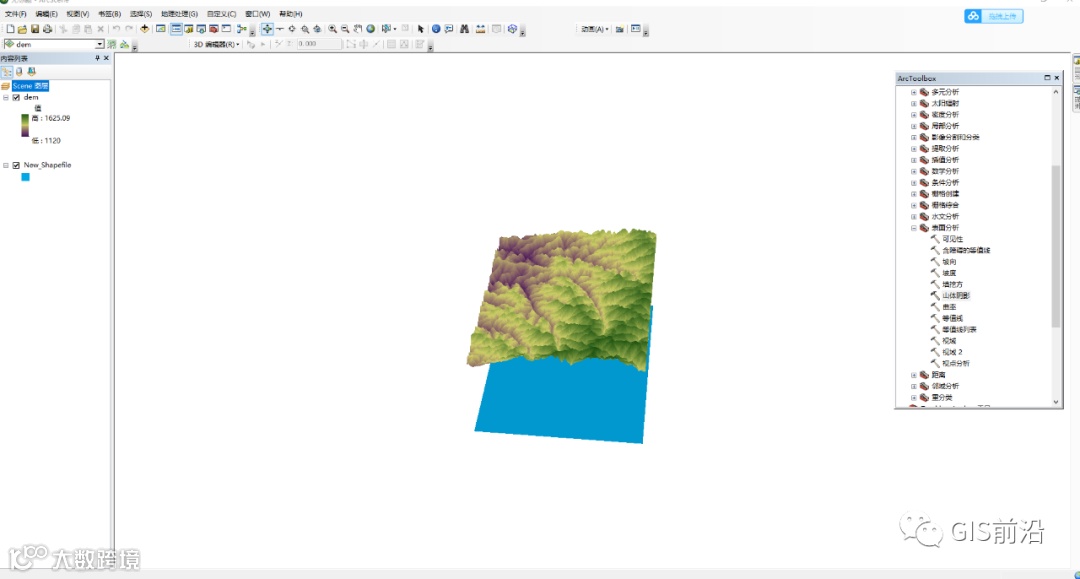

接下来新建一个与可以覆盖它的shp面，作为我们的水面

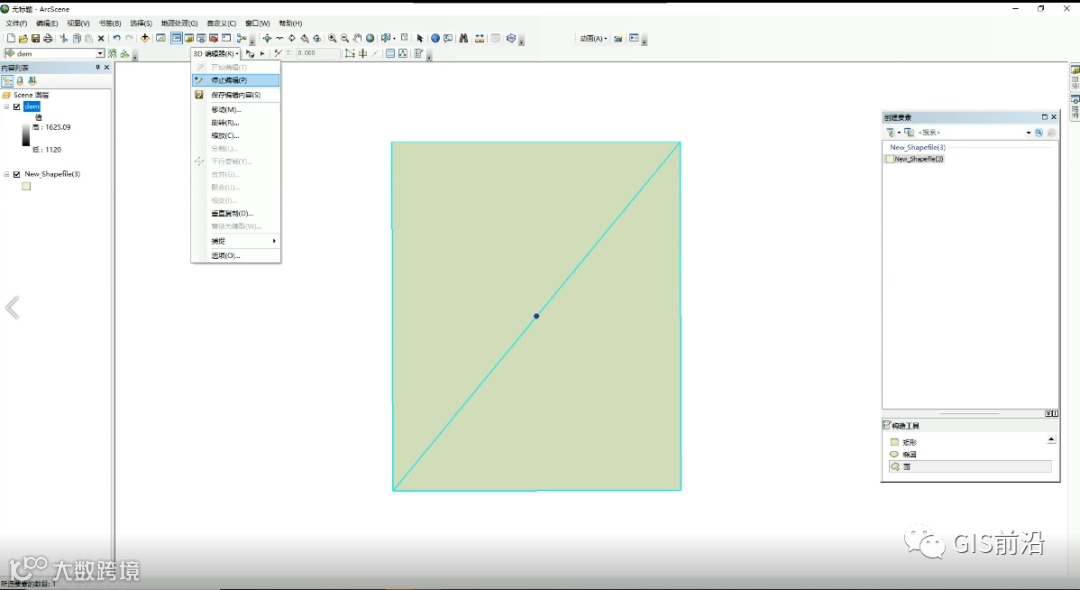

打开3d编辑器,开始编辑，选择新建面，沿着我们的dem数据制作一个可以覆盖他的shp面，并保存编辑内容
在图层界面点击我们的图层颜色更改成水体或者近似水体的深蓝色图像
3

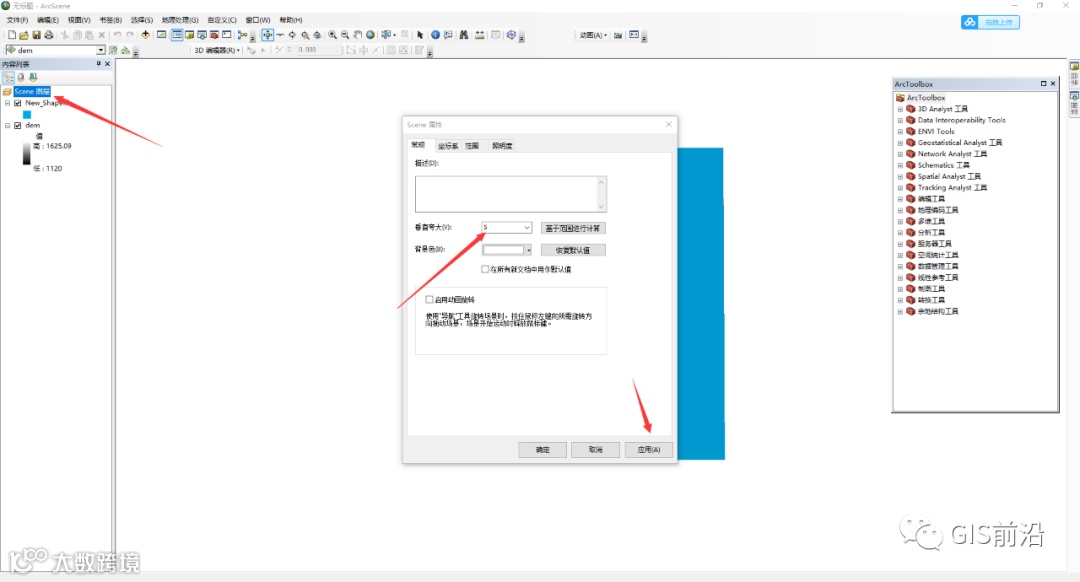

双击数据框，打开数据框属性，对dem数据和水面进行垂直夸大，这里设置值为5
4

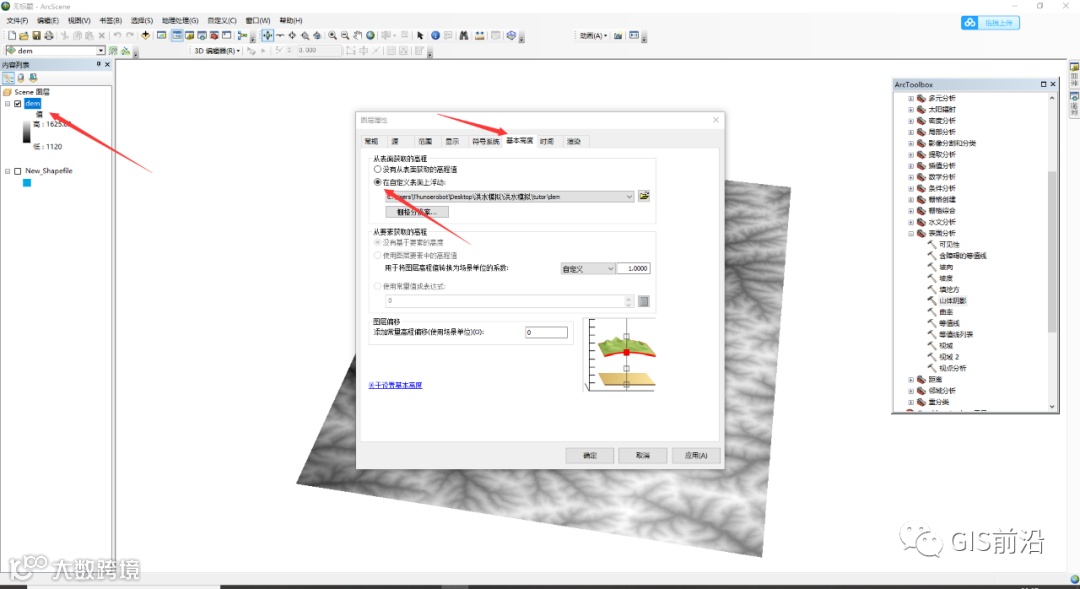

接下来双击dem数据打开数据框属性，在基本高度设置里设置为在自定义表面浮动，让他具有一定的地貌特征

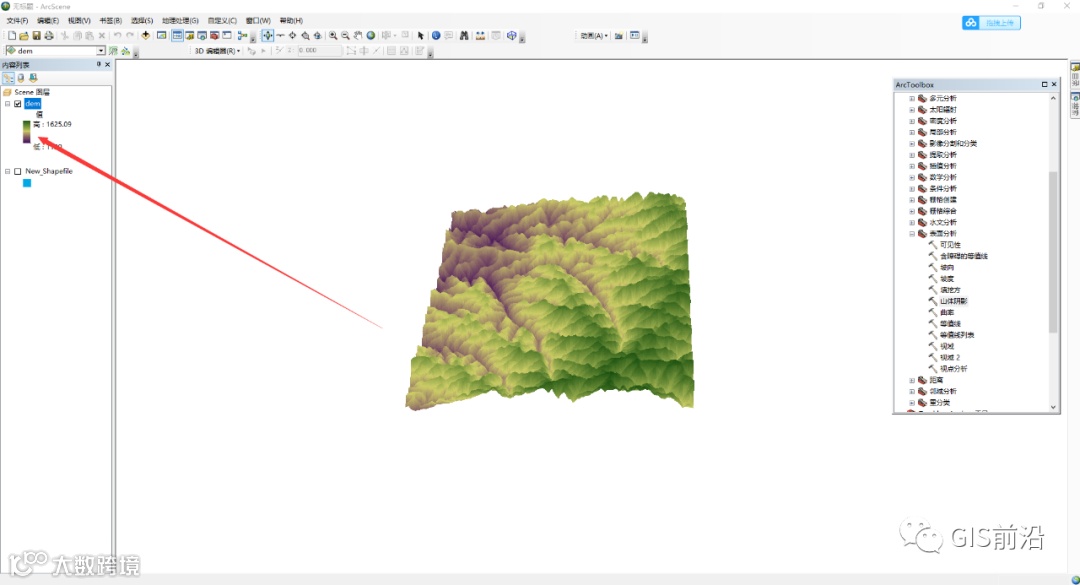

为我们的dem数据选择合适的色带

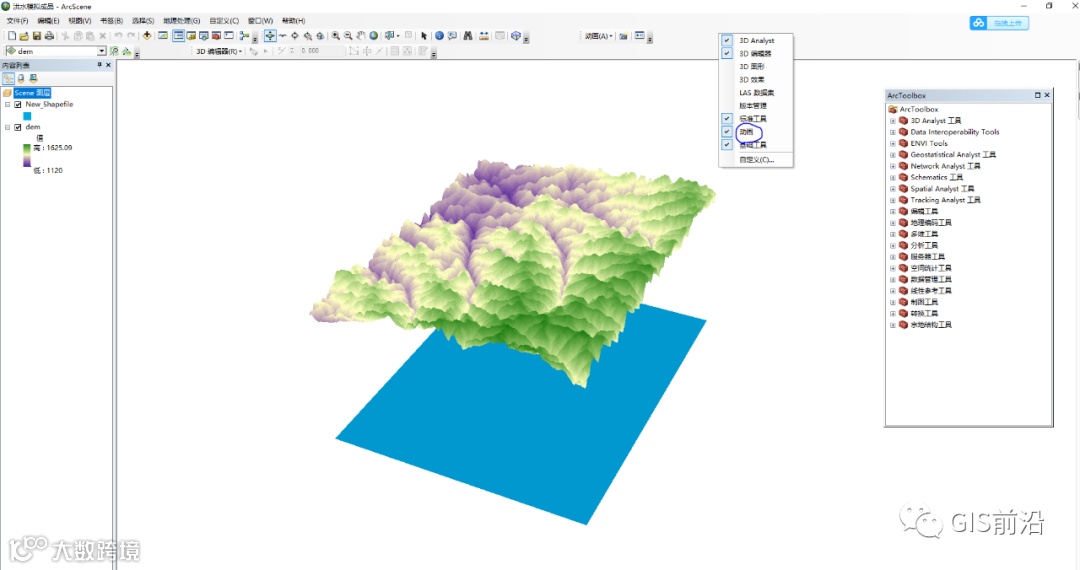

接下来在arcsence上方空白处加载动画工具，准备创建动画

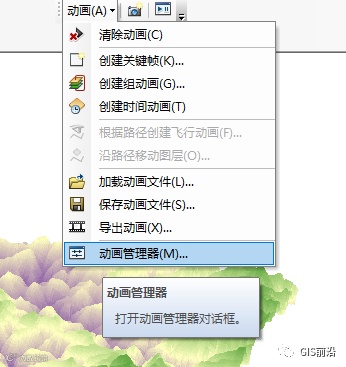

打开动画管理器

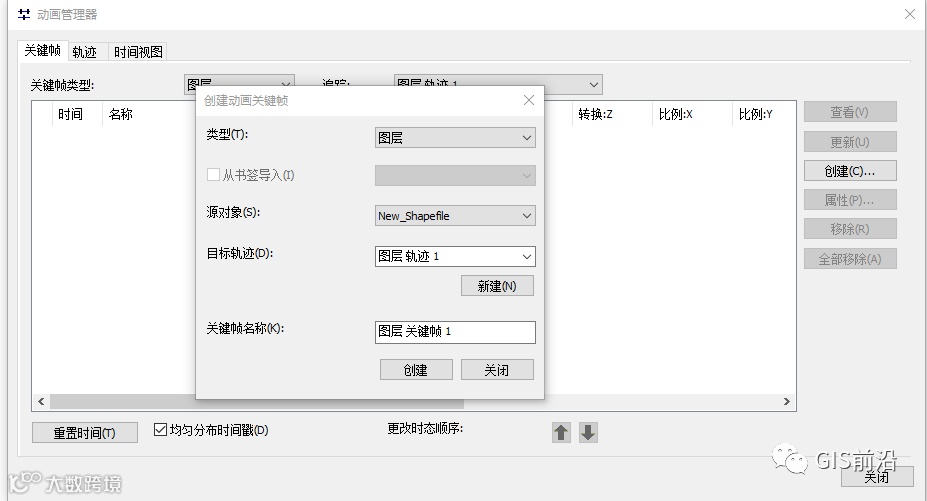

创建动画关键帧
结合自己的dem数据更改z值

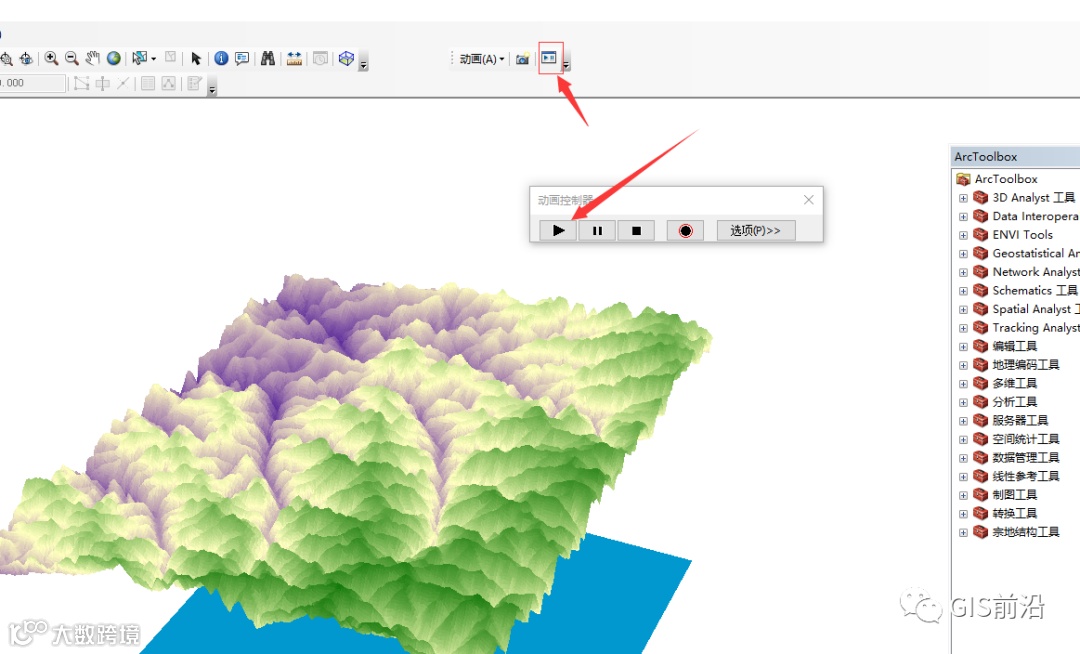

关闭并打开动画控制器

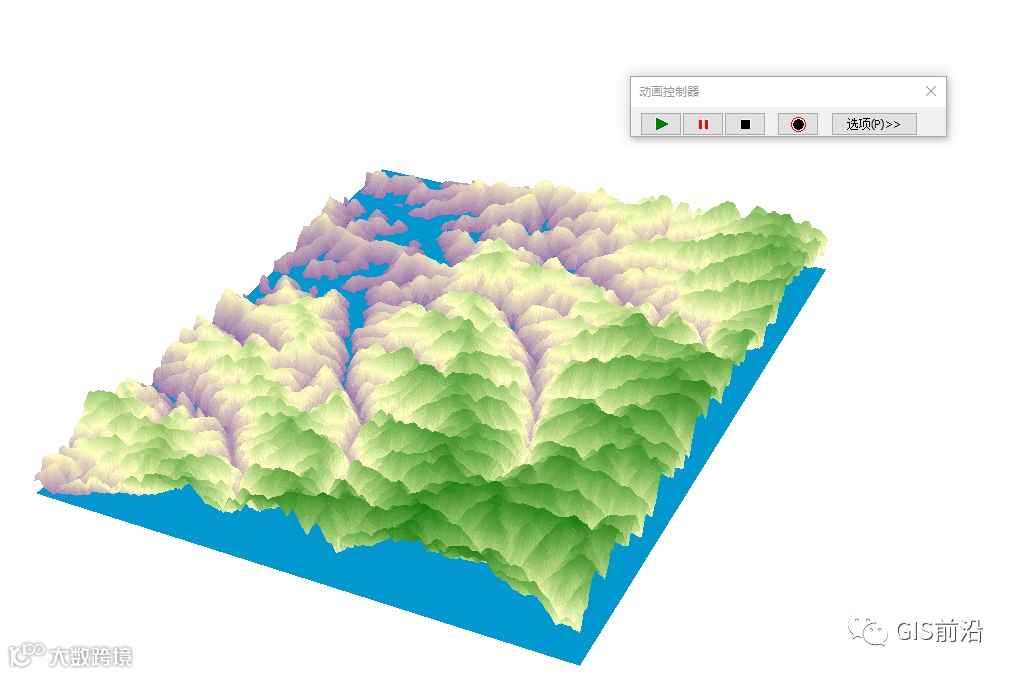

最后就可以播放动画了
