ArcScan结合Photoshop建筑自动矢量化

前两天我们发过使用r2v来自动处理建筑矢量

解放双手！用这个"神器"结合ArcGIS让建筑数据自动矢量化

今天我们来看看结合Photoshop如何让建筑数据自动矢量化

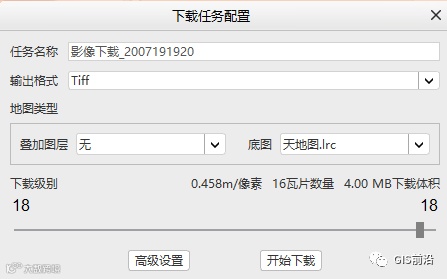

素材是在Lsv上下载建筑物地图（18级）

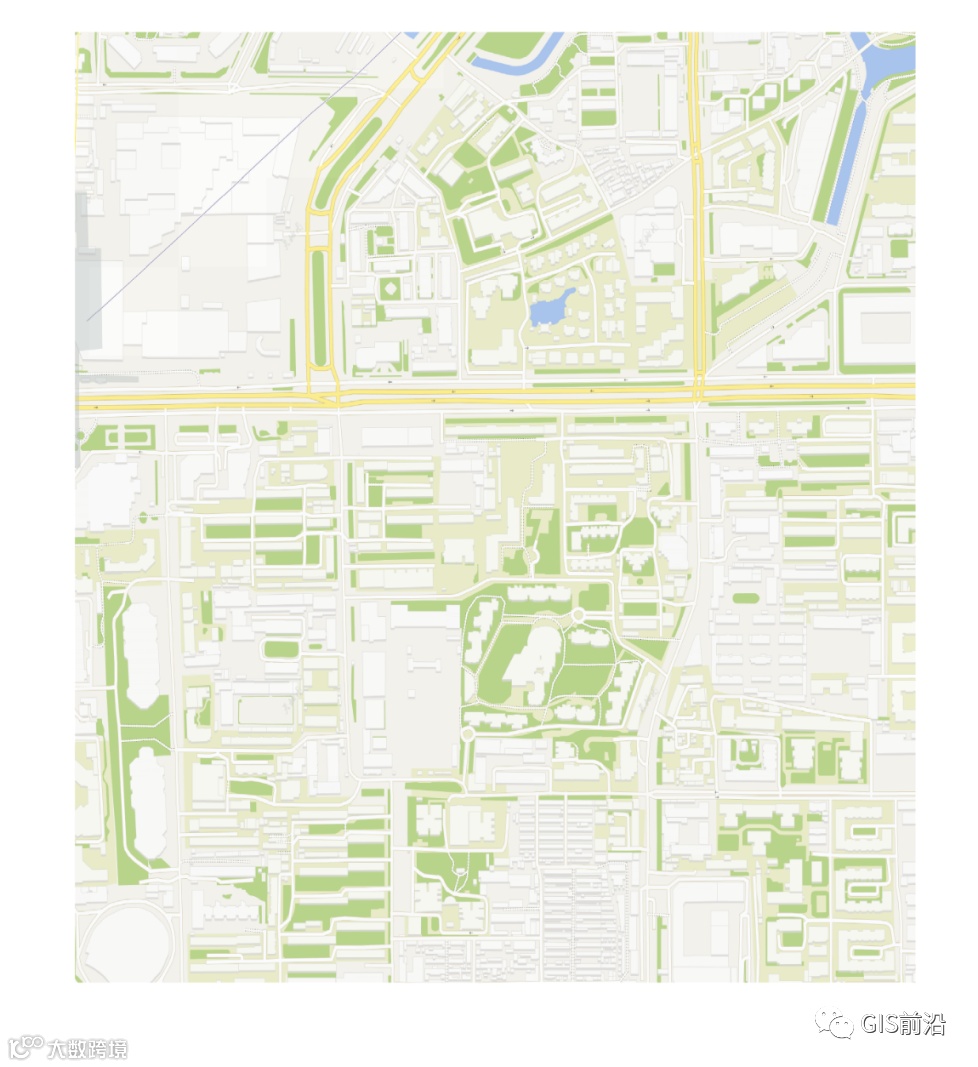

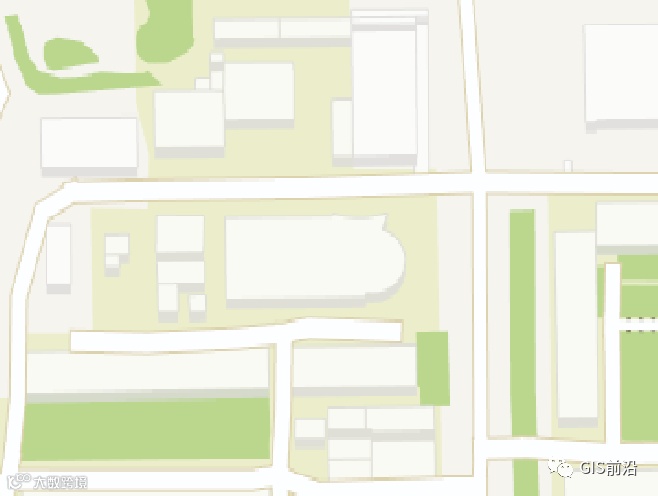

下载后结果如图

放大后发现该建筑是3D类型，且图片为彩色

这种情况对于我们矢量化不太好

但是也不用烦恼，自然有办法处理

下面我们就讲解用ArcScan结合Photoshop自动矢量化建筑

遇到3D建模和彩色的图片的需要在PS中处理

去ps里调整他的阈值

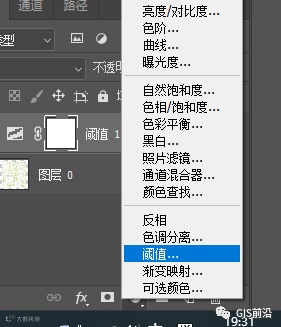

图像→调整→阀值

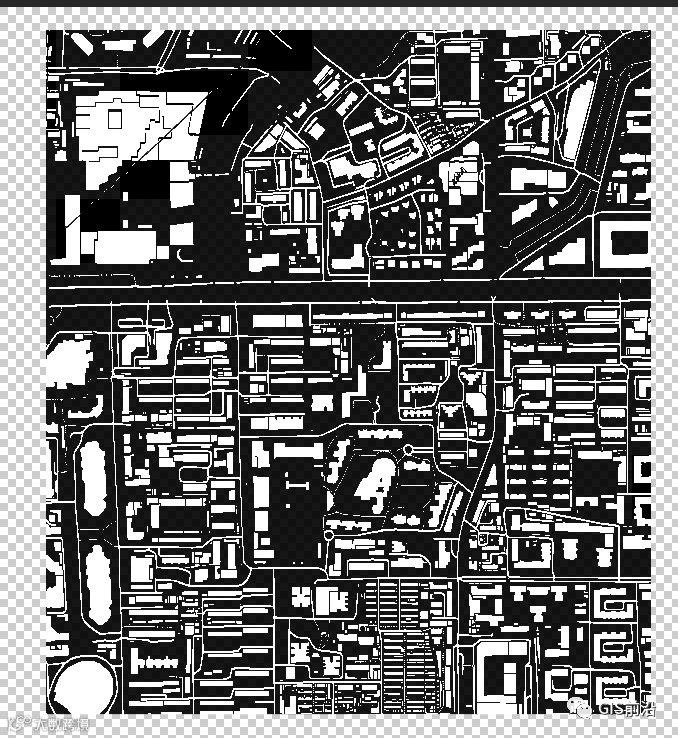

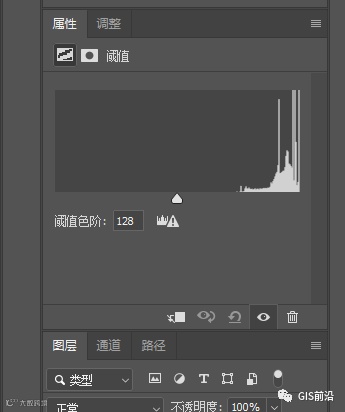

调整阈值

到这种只可以区分建筑物就可以了

选择魔棒工具，选中，

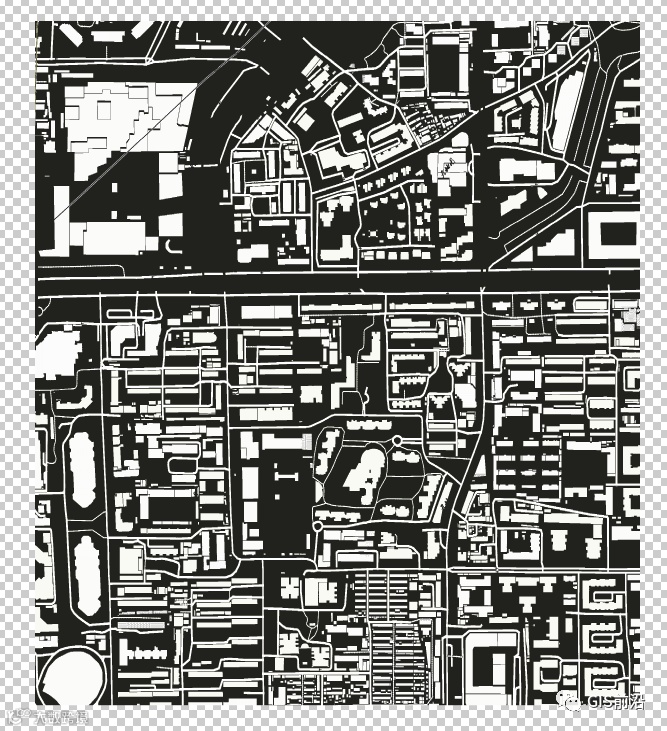

使用油漆桶工具填充复制到新的图层上，

可以调整清晰度查看效果

接着给其余空白地方填充上其他颜色后，导出图层为png

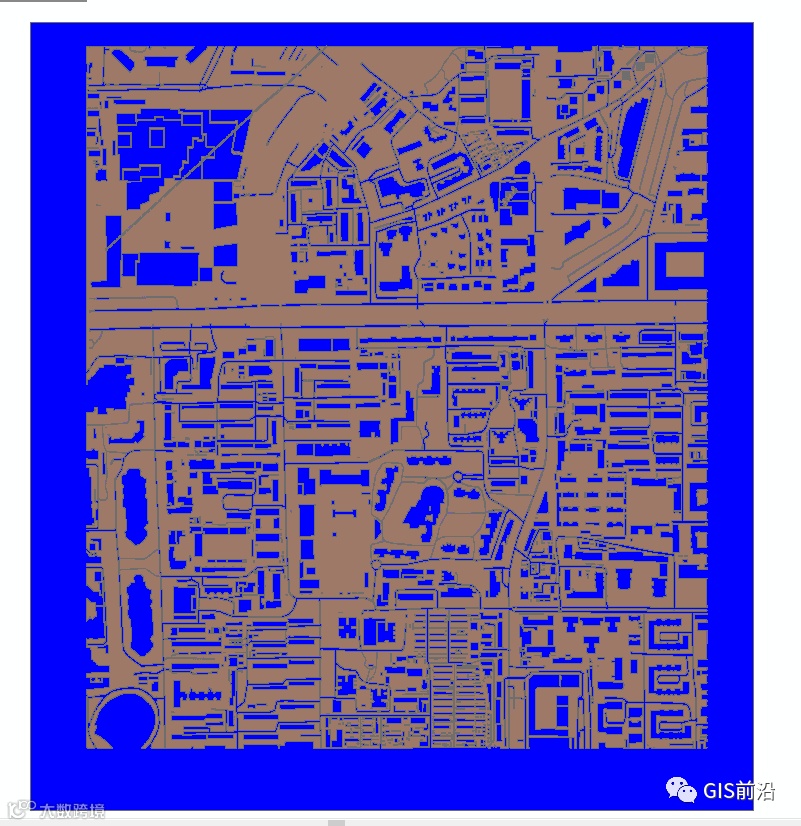

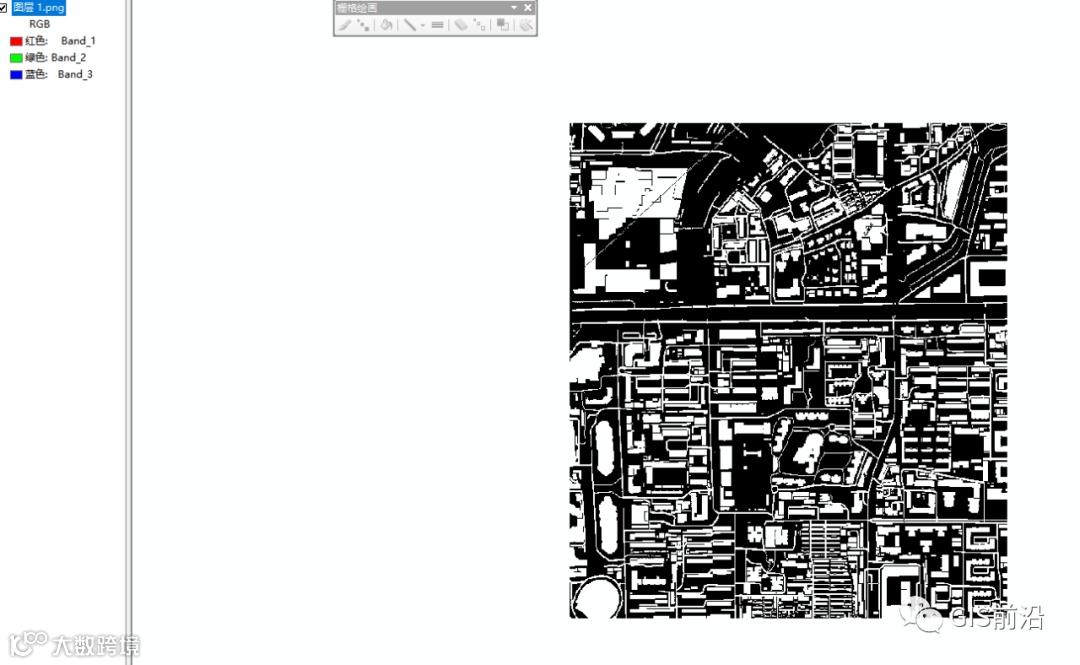

在ArcGIS中加载

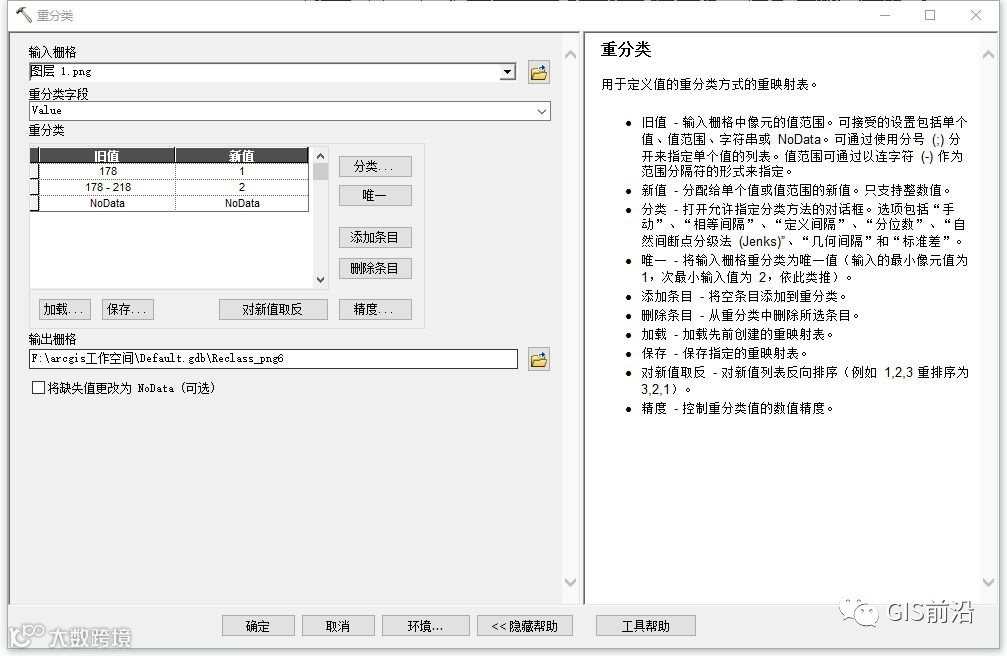

图像重分类二值化

新建一个线图层和面图层，投影为WGS_1984_Web_Mercator_Auxiliary_Sphere

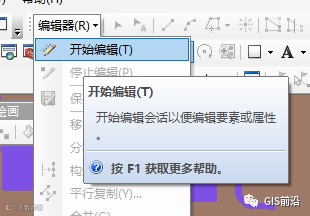

开始编辑，并加载arcscan

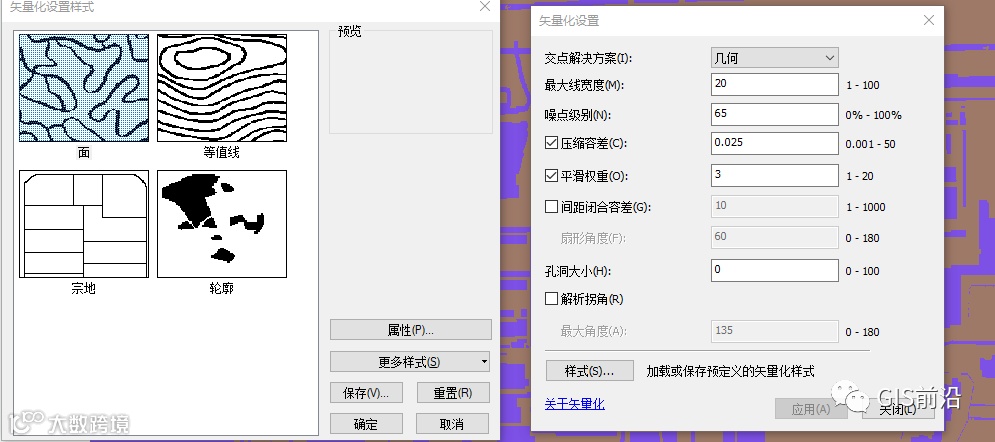

默认即可

显示预览

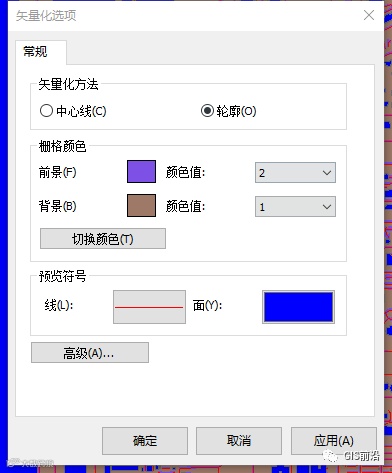

因为是建筑面，故选择轮廓

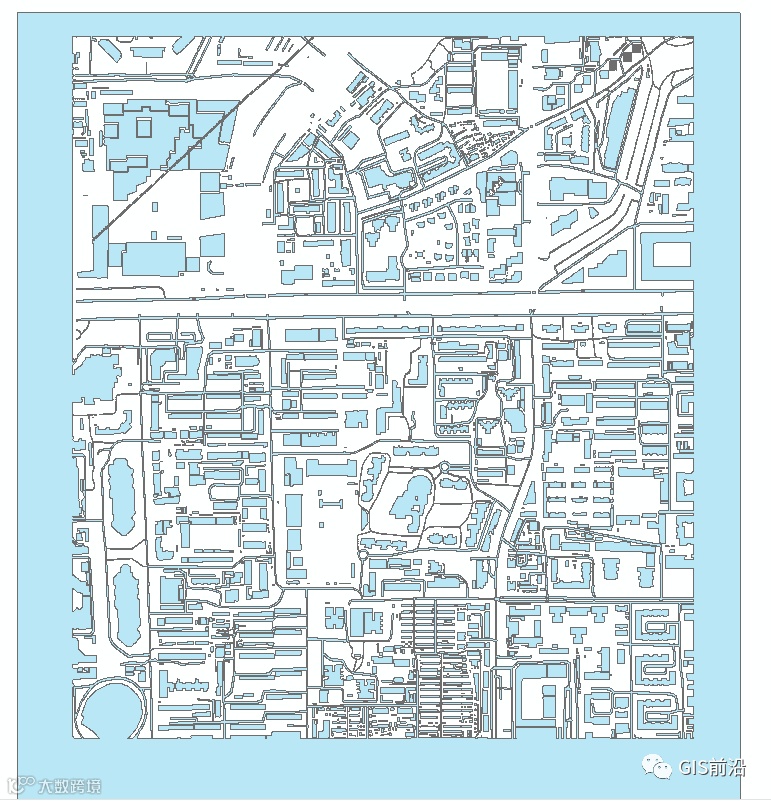

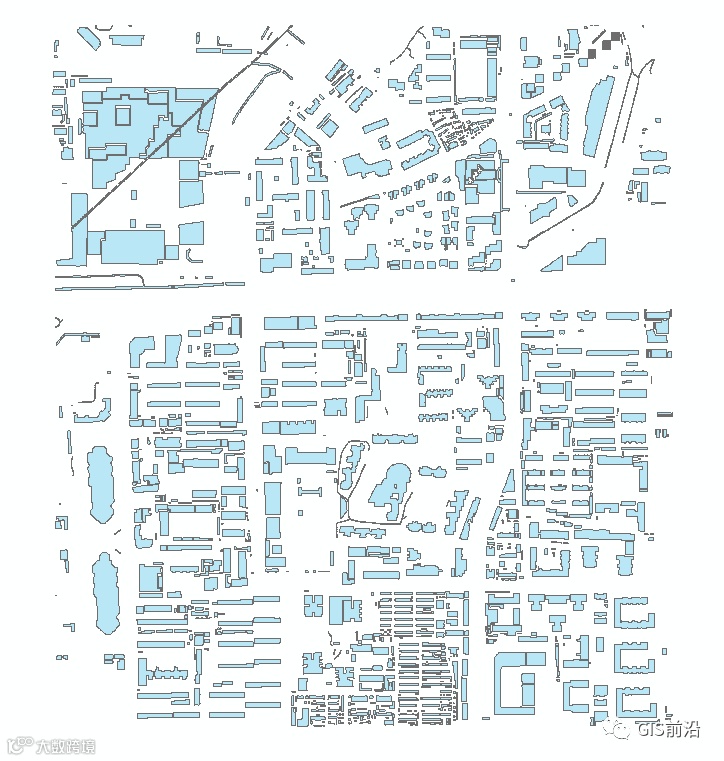

预览结果如下

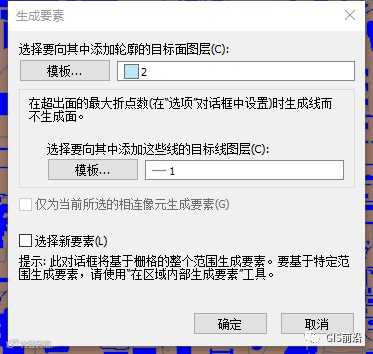

生成要素

裁剪掉周围的边

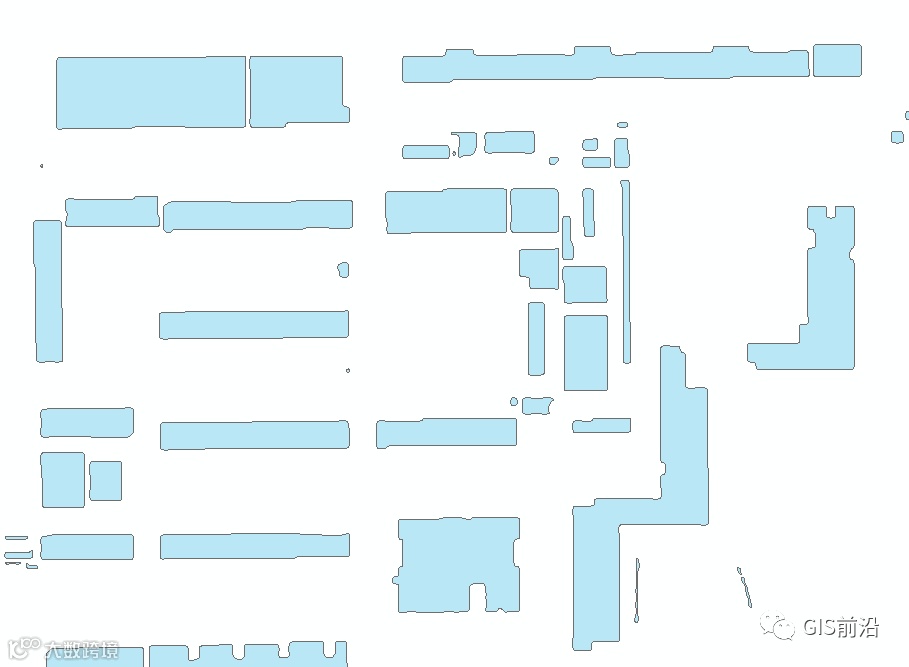

放大可以发现相较于r2v没有过多的锯齿

- END -
