目的

1、了解专题地图组成的各个要素

2、掌握ArcGIS编辑专题图的方法和步骤

实习内容

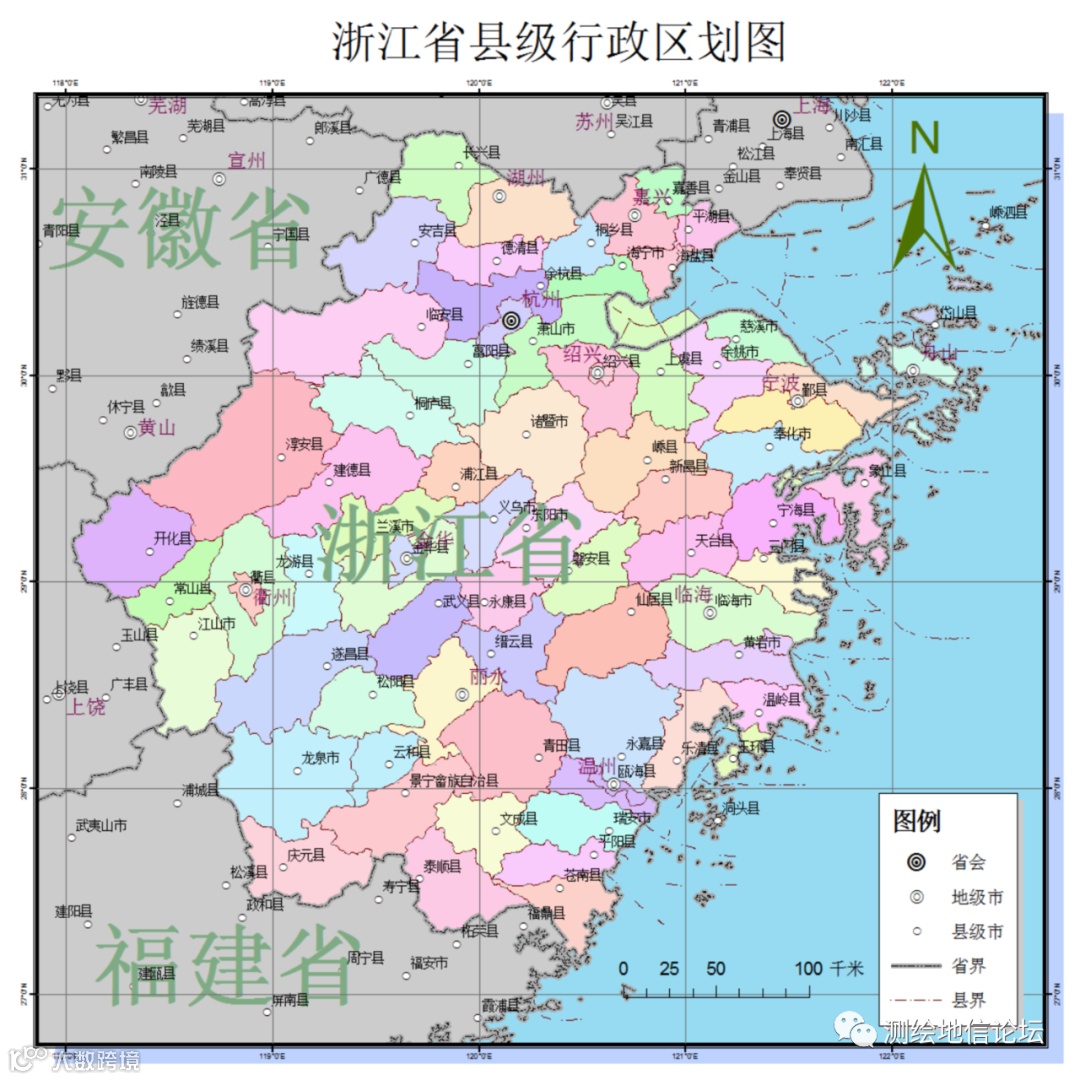

使用ArcGIS生成1：200万比例尺的浙江省县级行政区划图，并输出成像文件

实习步骤

一、将ArcGIS切换到Layout视图，并调整页面设置

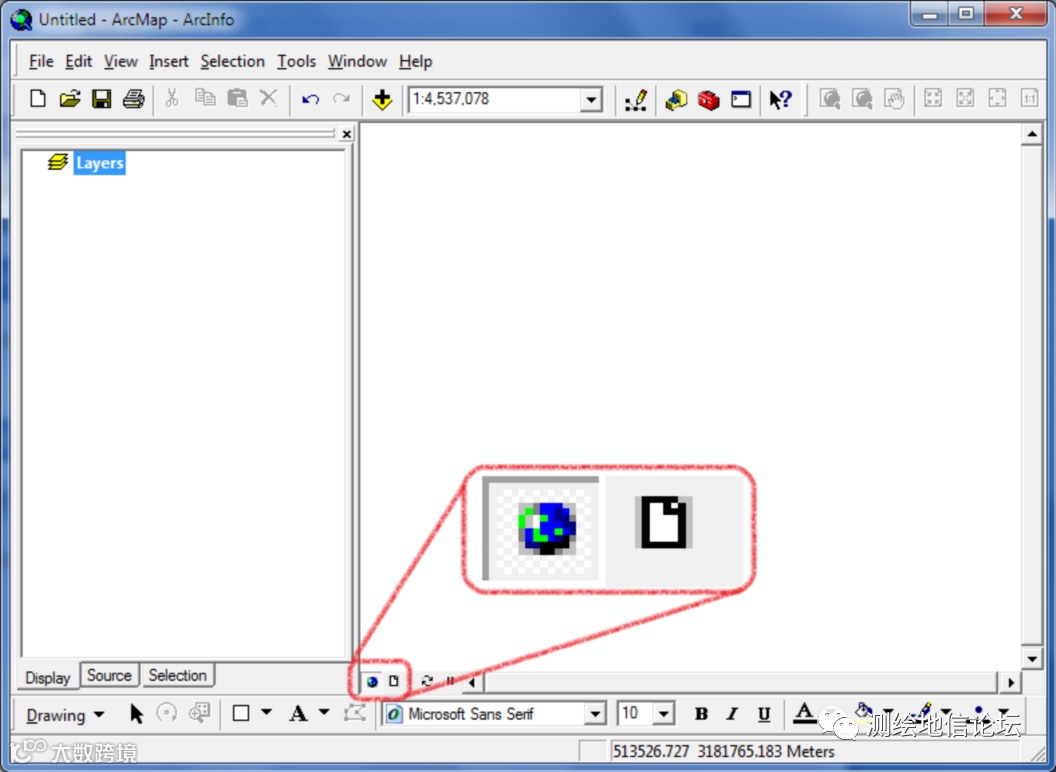

打开ArcMap，注意主显示区的左下角：

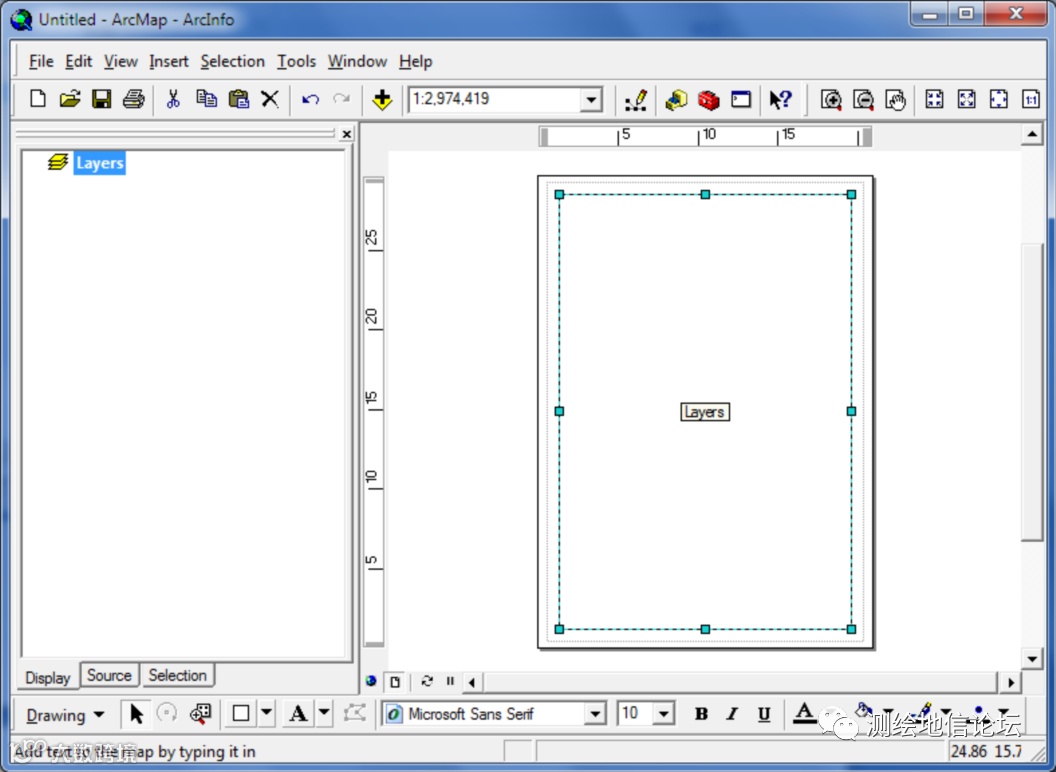

点击Layout视图（），可以看到ArcMap的中心显示区变成了一张A4纸状的图形，即为打印机的成图区域。在此区域内默认包含一较小的矩形，为当前数据集的内容。

我们发现默认的A4纸布局对本次的实验材料并不十分合适，需要对其进行一定的调整。根据1：200万的比例尺，计算浙江省的坐标范围，得到浙江省在图上的跨度大约在25～30厘米左右。

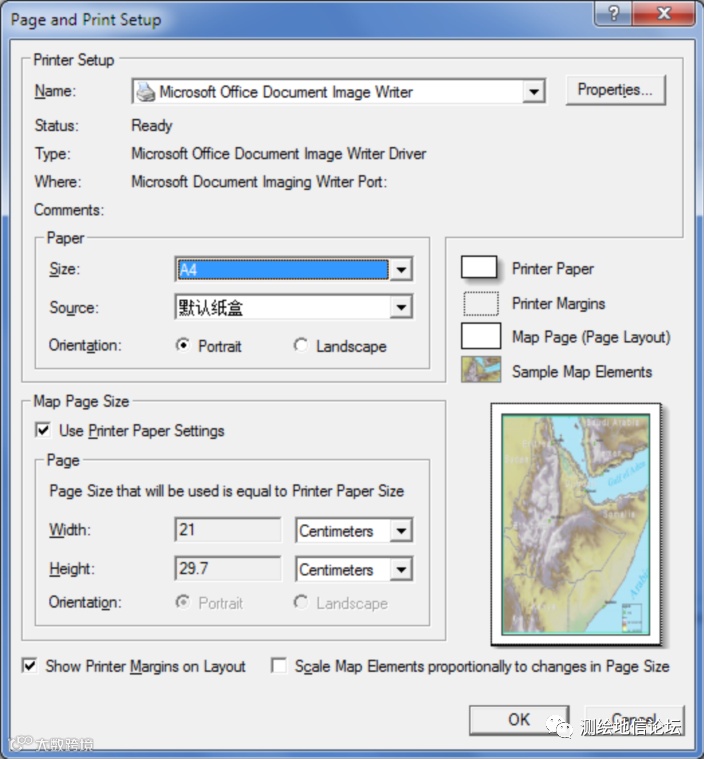

点击菜单中的File->Page and Print Setup，打开页面设置对话框：

我们根据需要修改对应的内容：

1、 去掉Use Printer Paper Settings前的勾；

2、 在页宽(Page->Width)处填入29(厘米)；

3、 在页高(Page->Height)处填入29(厘米)；

4、 选中右下角的复选框Scale Map Elements Proportionally to Changes in Page Size，使它自动调整主绘图区的位置和大小。

点击OK完成本专题图的页面设置

操作Layout视图：

在工具栏任意位置点击右键，在弹出的菜单中勾选Layout，即会出现与常用的Tools工具条相类似的Layout工具条。

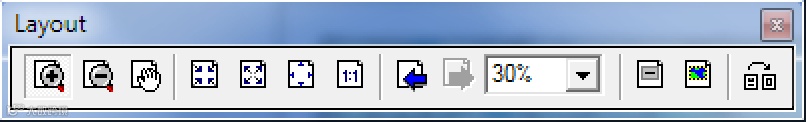

Layout工具条

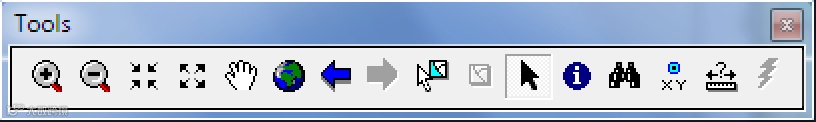

Tools工具条

通过Layout工具条可以实现对布局视图的放大、缩小、平移等操作。

此时Tools工具条里的类似按钮是对布局中的数据(Data Frame)进行操作，而不是对布局本身进行操作。通过Tools工具条里的方法，可以将感兴趣的数据区域移到视图中心。

通过Tools工具条中的按钮，可以对布局窗口中的组件（如数据框、图例框等）进行选择、移动、编辑属性等操作。

二、设计数据符号显示样式

本次实习的主要实习数据如下：

• 省界_线.shp

• 省界_面.shp

• 县界_线.shp

• 县界_面.shp

• 地级市.shp

• 县级居民地.shp

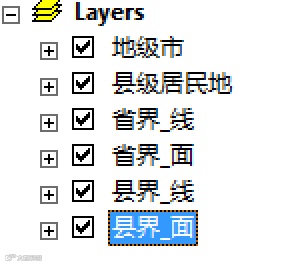

将这些数据加载到ArcMap中

在设计符号前，最好先将各图层放置于合适的位置和次序。如省应在县之上，界线层在面层之上，城市在最上层，地级市在县城之上。

缩放到正确的比例尺：在上方的主工具栏中的比例尺框中输入

1、面状数据符号

面状符号包括边界符号和内部填充符号。

本次实验需要展现的是浙江省的县级行政规划。因此需要突出浙江省，并且要区分开省内的各县。因此我们对本省和其他省份采用不同的着色策略（见本文档开头的效果图）。

另外由于本次实验提供省界和县界信息，故在面状图层中不需要设计面状边界的符号，这项工作在线状符号设计时解决。

第一步：将浙江省的面的颜色设为透明，其他省份设为某一固定颜色：

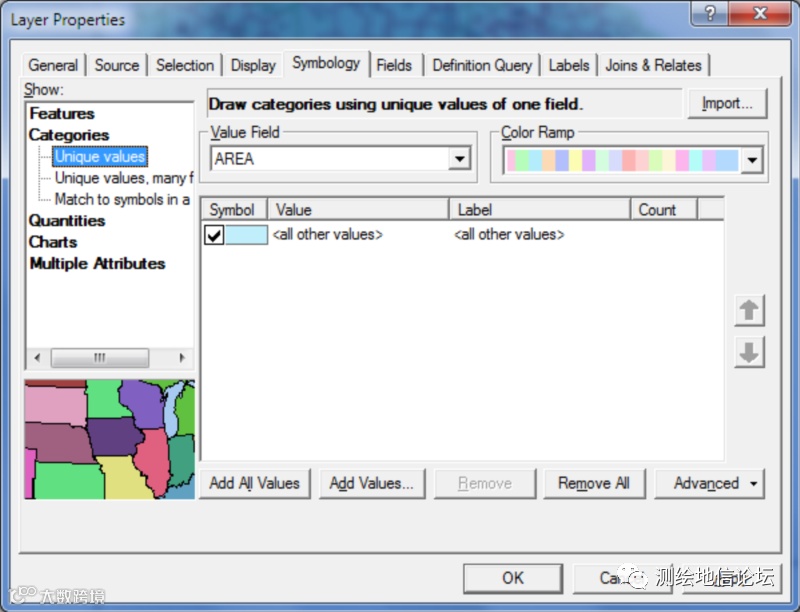

双击左侧导航窗格中的“省界_面”图层，在弹出的对话框上选择Symbology选项卡，在此选项卡左侧的Show窗格中选择Categories->Unique Values：

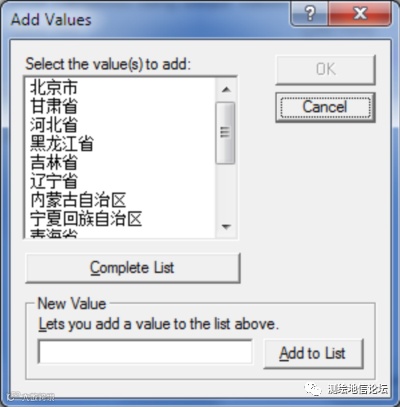

在Value Field中点选Name,即根据省份的名字来赋予不同的符号表示。点击下面的Add Values按钮，弹出对话框选择名称。

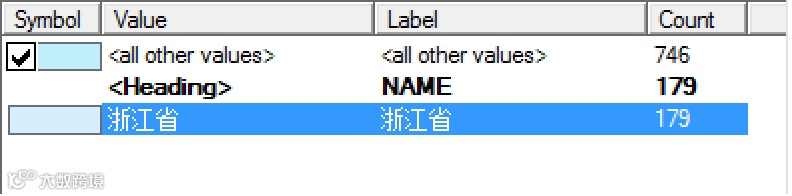

点击Complete List列出全部省份的名字，找到浙江省，点击OK，浙江省就出现在前面的表格中了。

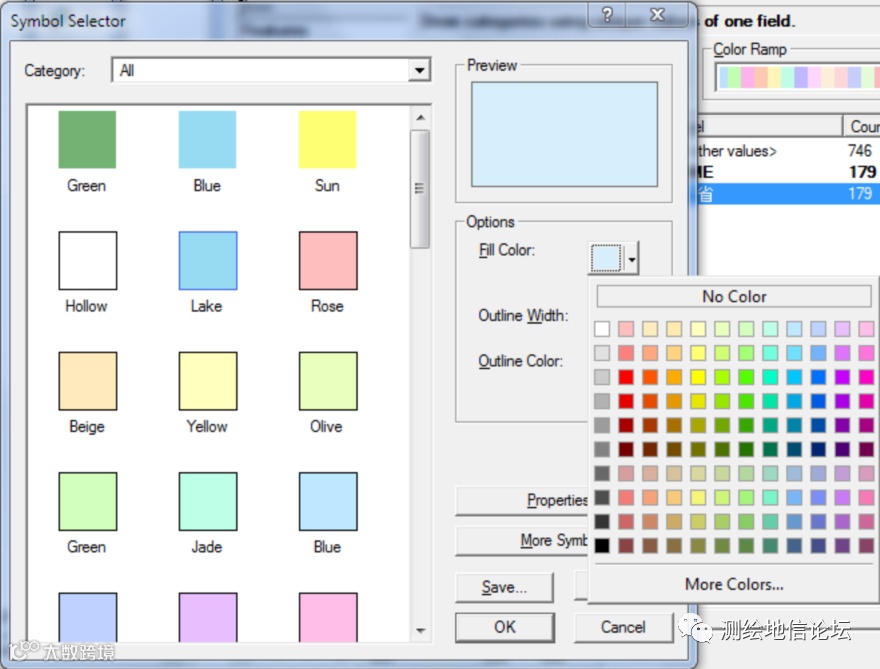

双击浙江省，在弹出的对话框中设计浙江省的符号：Fill Color和Outline Color均选择No Color

同样，双击<all other values>，将其他省份都设置成无边框的、以某一种颜色(如灰色)填充的样式。

第二步：以不同的颜色区分县级行政区域

以同样的方法打开“县界_面”的符号表示表。

我们在Value Field中选择NAME99字段，表示按照县名添加样式。在Color Ramp中选择一种具有随机性的颜色表，最后按下Add All Value按钮。若提示类别太多，点击YES，加入全部类别。

在符号表主窗格中点击右键，弹出的对话框中选择Properties for All Symbols，在此将所有县界的轮廓颜色都设为No Color。

2、境界线符号设计

在本实验中，线状数据包括省界和县界。我们只要对这两种对象单独设置符号即可。

点击左侧窗格中的“省界_线”下方的线状符号(这个是ArcMap初始采用的默认符号)，弹出选择符号的对话框。右侧的主要显示窗口列出了一些常用符号。

由于ArcMap是美国开发的软件，没有提供我国的境界线的常用符号。不过我们依然可以选择相似的符号作为我们的省界和县界符号。

我们选择作为省界符号，作为县界符号。

3、城市符号设计

本实验中城市表现为点状数据。按照行政等级依次有省会、地级市、县级居民地。

其中省会和地级市同时处在“地级市”图层中，县级居民地处在单独的图层中，但是部分和地级市图层重叠。

首先处理“地级市”图层的符号：

参照“面状符号”的部分打开“地级市”的符号表示表，并定位到Categries->Unique Values中去。在Value Field中选择ADCLASS字段，表示行政等级。

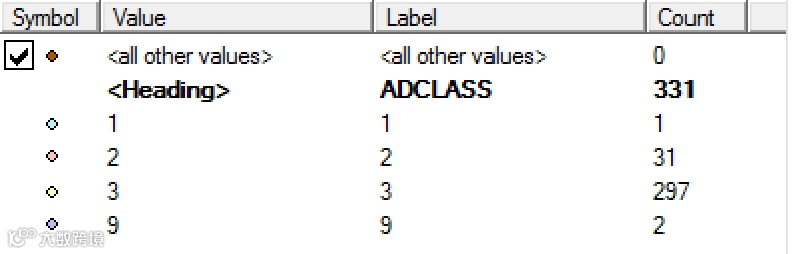

按下Add All Values时，我们注意到它共有4个值，为1、2、3、9。其中1表示首都，2表示省会，3表示地级市，9表示香港和澳门。

对于浙江省来说，只要保留2和3就行了。选中1和9，点击Remove删除；并且去掉前面复选框中的勾。

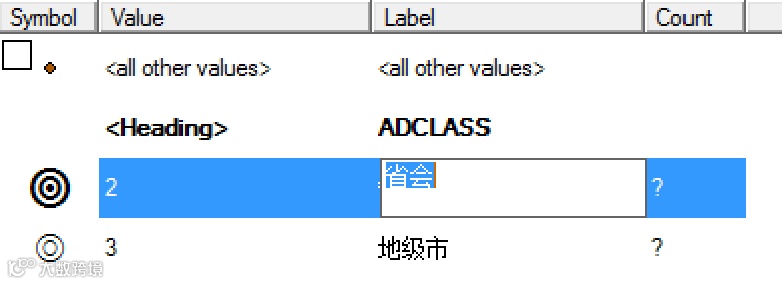

单击2的Label列，将其改为“省会”，同样单击3的Label列，改为“地级市”。

我们编辑省会和地级市的符号。选择1个实心点外面两个圆()作为省会的标志，用两个同心圆()作为地级市标志。可以适当把省会的符号放大，而把地级市的符号缩小。

继续编辑县级居民点的符号。点击导航栏中“县级居民点”下面的默认符号，选择一个空心圆()作为县级城市的符号。（按照上诉步骤同样的操作县级数据，否则县级市标注和县级市符号不能显示）

4、地名标签

我们应该将地名的标签以适当的方式安置在适当的地方。

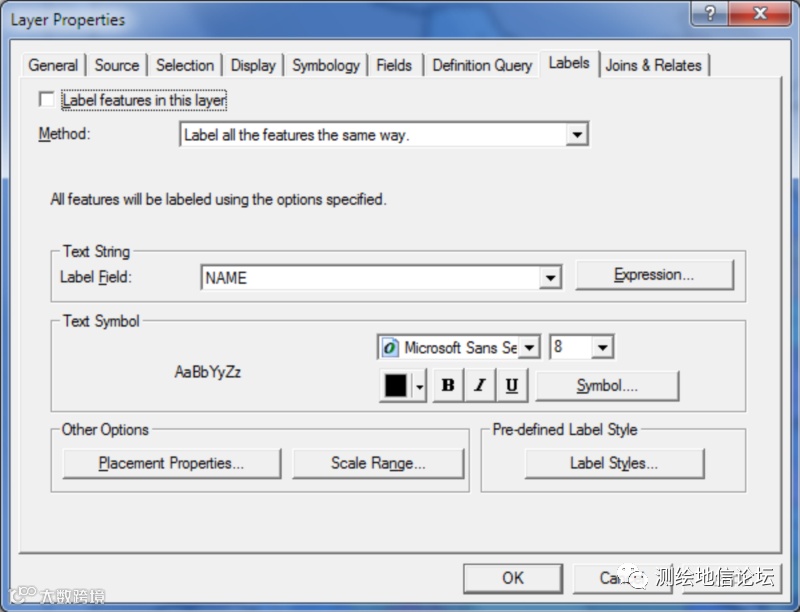

在左侧导航栏双击一个图层（如“地级市”）在属性对话框中选中Labels选项卡。

点中最上方的Label features in this layer，打开这个图层的标签。

Label Field中选择表示地名的字段（如“NAME”）。

Text Symbol里选择合适的字体、颜色、大小等（经过多次调整会得出更好的结果）。

对于这次实验，我们应该对每个城市以及省名加标签（由于县级市可以表示所处的县名，因此可以不对县加标签）。

当我们加到省界时，可能会发现几个问题：

1、 江西省的名称大部分标记在了浙江境内；

2、 海岛也被单独地加上了“浙江省”的标签；

3、 某些城市名的标签被省名的标签覆盖。

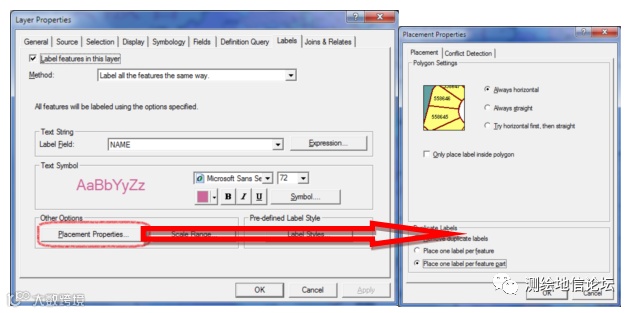

为了解决这些问题，重新打开“省界_面”图层的Labels属性对话框，看到下方有一个Placement Properties按钮，点击之。

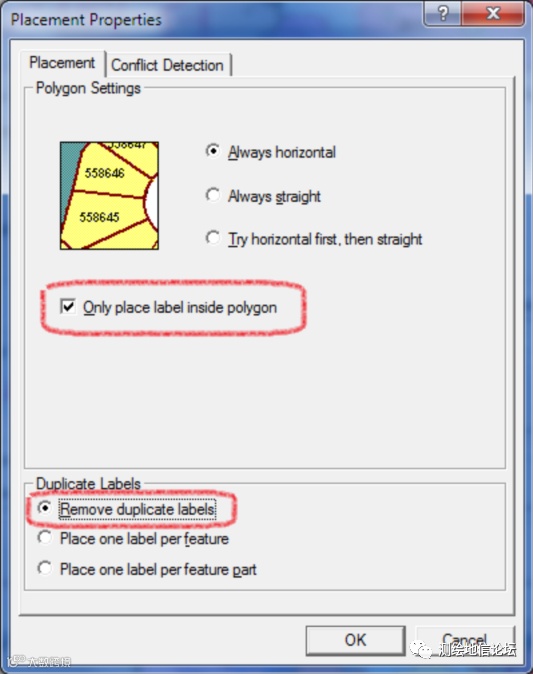

在弹出的框中勾选Only place label inside polygons，解决江西省标签的问题；

再选择下方的Remove duplicate labels，解决海岛的问题。

打开地级市和县级居民点的对应的Placement Properties对话框，切换到Conflict Detection选项卡，点中最下边的Place overlapping labels，解决城市名称被覆盖的问题。

三、添加地图附件和图面整饰

为了使用户方便的理解这幅地图，需要给地图加上必要的附件和进行适当的整饰。

1、图框和经纬度格网

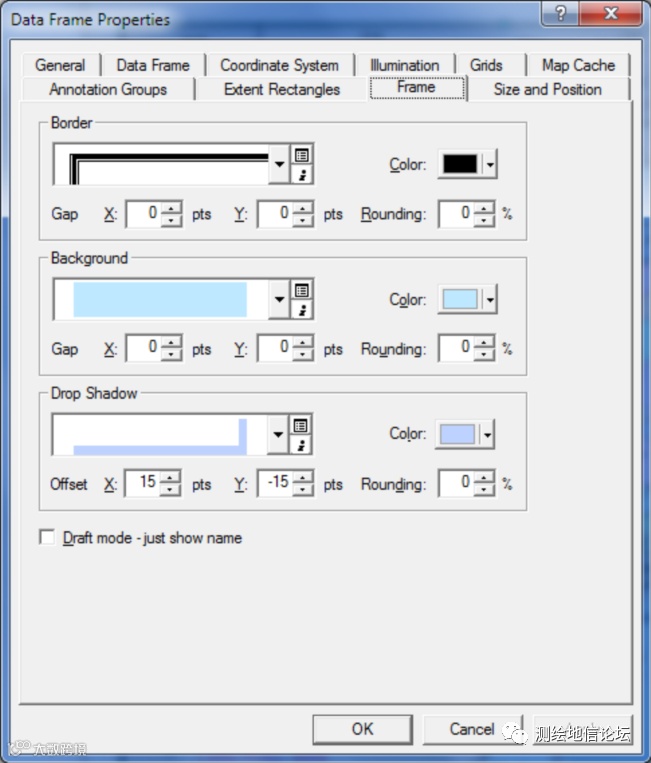

使用Tools工具条的，在数据框中点击右键，点击最下面的Property，弹出的对话框中选择Frame选项卡。

可以对图框进行设置：Border表示图框的边框，Background是没有数据的区域的填充方式，Drop Shadow可以设置图框的3D阴影效果。

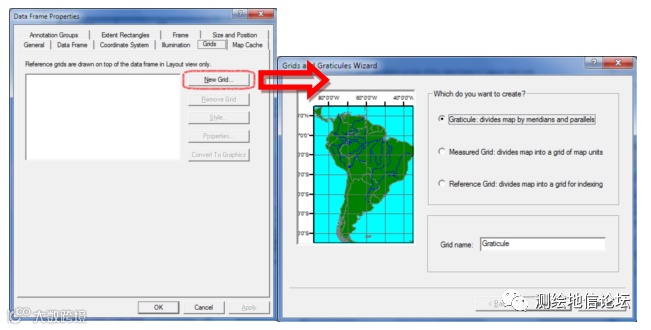

再将选项卡定位到Grids选项卡，点击New Grid，绘制经纬度格网：

开始的3个选项分别表示经纬度格网、距离坐标格网或是标记格网。选择第一个经纬度格网，继续；接下来的对话框中Intervals都选择1度；之后全部按照默认设置。完成后即可看到图上出现了格网信息。

2、图例

点击菜单栏的Insert->Legend，出现添加图例的对话框。

我们需要城市行政级别的符号和行政界线的符号作为图例，即在右侧的列表中保留地级市、县级居民点、省界_线和县界_线这些图层。点击Next，Legend Title就改为“图例”，其他就先保持默认设置。之后可以双击生成的图例更改设置。

此时发现图例中有多余的信息，如作为标题的“地级市”和“ADCLASS”。

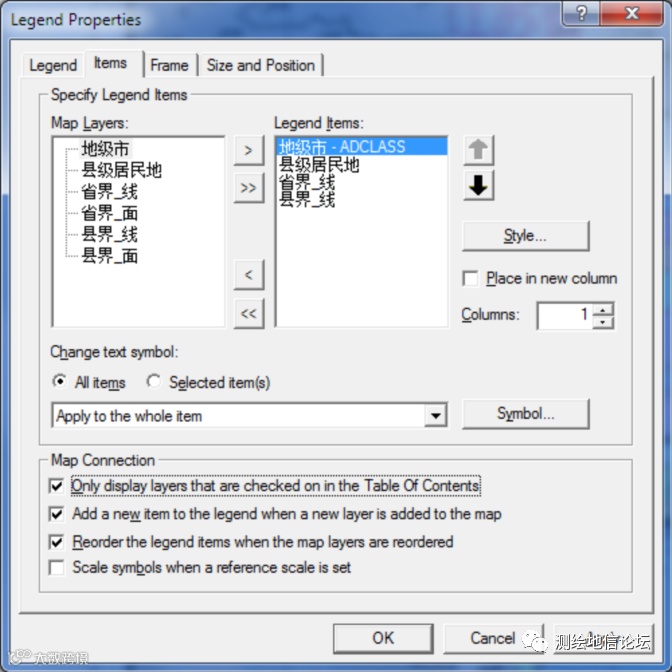

双击这个图例框，在出来的属性框中选择Items选项卡双击右边的“地级市”图层。

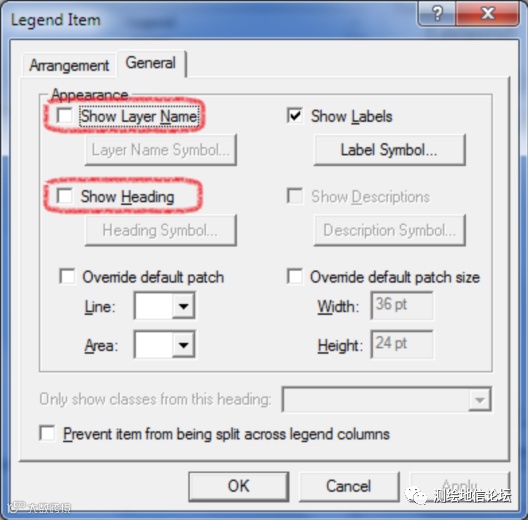

出现的对话框中再点击Property，出现Legend Item对话框：

去掉Show Layer Name和Show Heading前的复选框（每个图层都要这样操作），即可去掉多余的显示信息。

这时图例对应的名称可能还不正确，如省界还是显示为图层名“省界_线”。

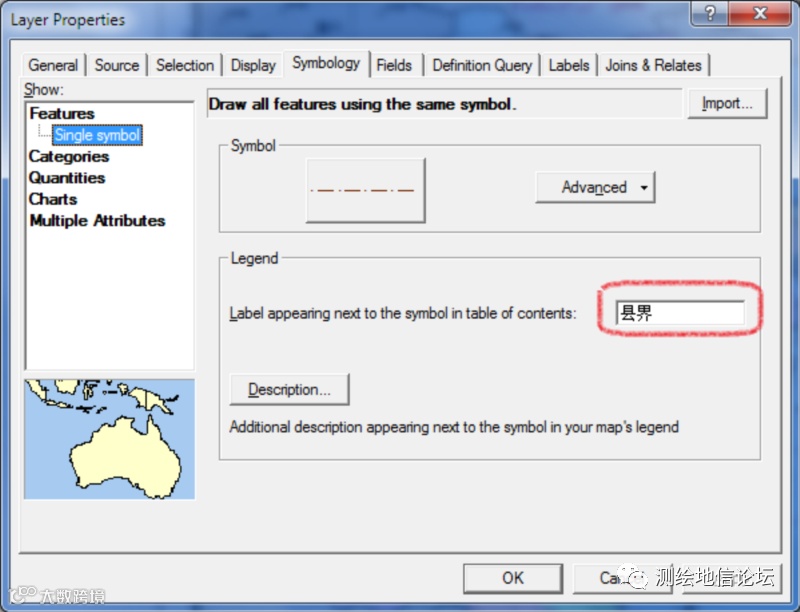

在左侧导航栏里双击对应的图层，弹出的属性框中选择Symbology选项卡：

在Legend中填入正确的名称。

3、指北针、比例尺

菜单中点击Insert，可以看到North Arrow、Scale Bar 和Scale Text，分别指北针、图形表示的比例尺和文字表示的比例尺。单击相应菜单项可以看到各自的符号，选择适当符号双击即可插入。（注意选择Scale Bar的单位，一般为kilometers）

插入完后，也可以双击对应的符号，修改其显示方式，如形状、大小、颜色、边框等信息。

4、图名、制作信息等

应在图最上面加入图名，以及在图下方的某处加入制作者信息、投影信息、制作日期等标识。

应用Insert菜单中的Title和Text可以加入需要的文字信息。

四、输出地图

由于没有真实的打印机，本实验仅要求将地图输出成图像文件。

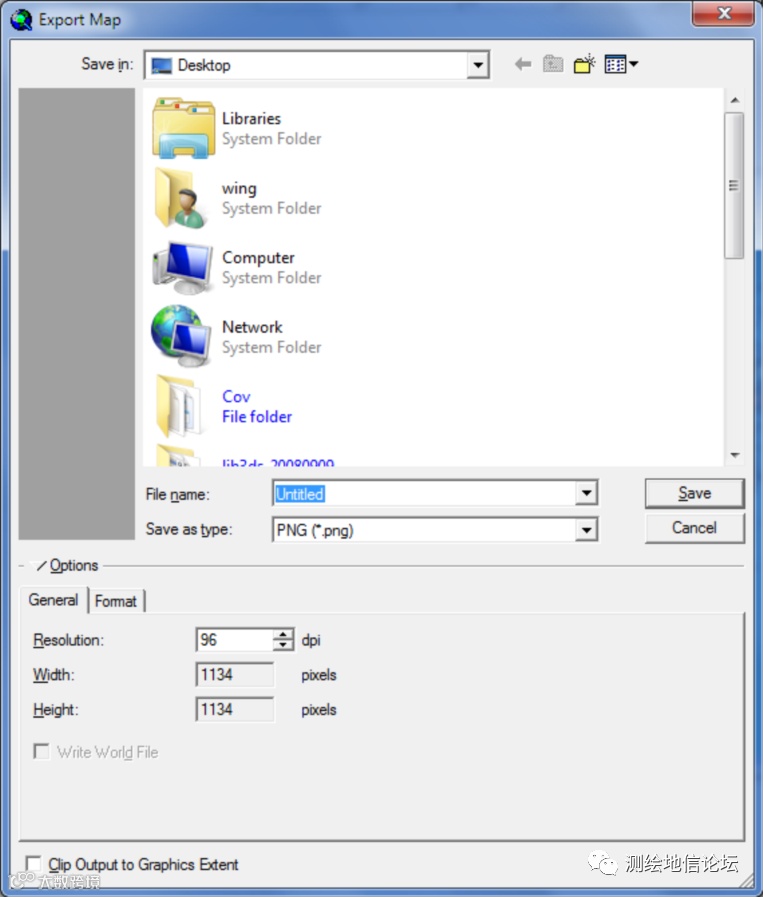

菜单中点击File->Export Map，弹出输出文件对话框

推荐将文件输出成png格式。下方选项中的Resolution可以设置生成图像的分辨率，单位为DPI，即每1英尺上的点数。数值越大，分辨率越高，但是生成的文件也越大。本实验采用默认的DPI，即96DPI。

为了保存我们做的一系列设置，需要将这个工作空间保存成一个文件，以便以后恢复工作。点击主工具栏中的按钮，在弹出的对话框中可以选择保存成mxd或mxt文件。

mxd是将本工作区的所有内容，如数据层、符号、布局、打印设置等都进行保存；

mxt仅将布局和打印设置进行保存，而不关心具体的数据和符号，以使以后生成类似的地图时可以套用这个模板。
