导读：全站仪测量前期准备工作未完待续，敬请期待下一期。

全站仪测量前期准备工作的须知

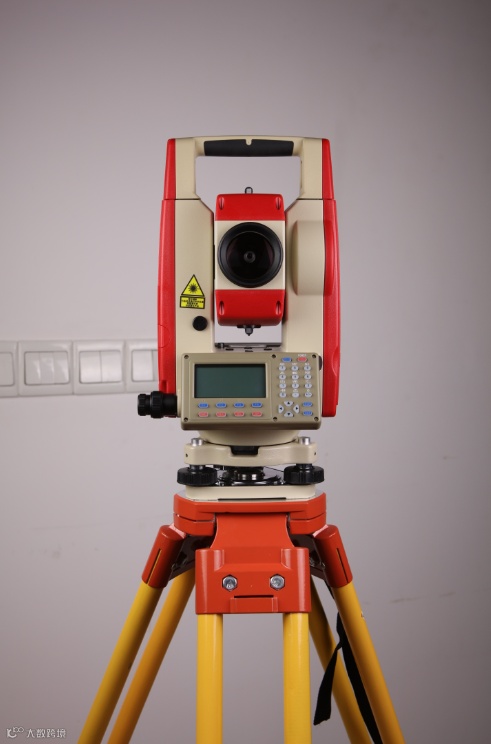

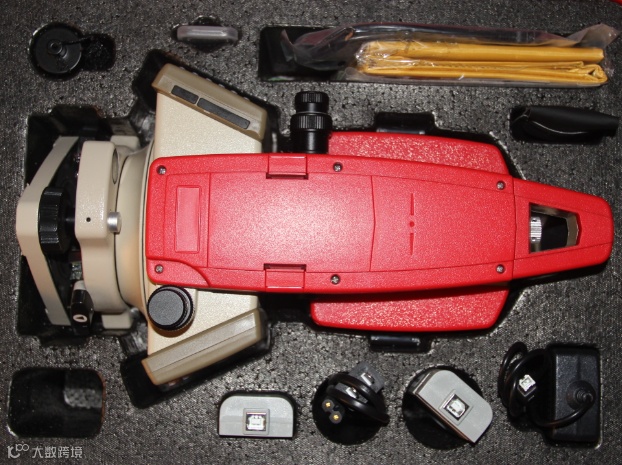

仪器开箱和存放

『开箱』

轻轻地放下箱子，让其盖朝上，打开箱子的锁栓，开箱盖，取出仪器。

『存放』

盖好望远镜镜盖，使照准部的垂直制动手轮和基座的水准器朝上，将仪器平卧（望远镜物镜端朝下）放入箱中，轻轻旋紧垂直制动手轮，盖好箱盖,并关上锁栓。

安置仪器

将仪器安装在三角架上，精确整平和对中，以保证测量成果的精度(应使用专用的中心连接螺旋的三角架)。

『操作参考』

将仪器安装在三角架上，精确整平和对中，以保证测量成果的精度。

利用垂球对中与整平

1）架设三角架

①首先将三角架打开，使三角架的三腿近似等距，并使顶面近似水平，拧紧三个固定螺旋。

②使三角架的中心与测点近似位于同一铅锤线上。

③踏紧三角架使之牢固地支撑于地面上。

2）将仪器安置到三角架上

将仪器小心地安置到三角架顶面上，用一只手握住仪器，另一只手松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志的中心，然后轻轻拧紧连接螺旋。

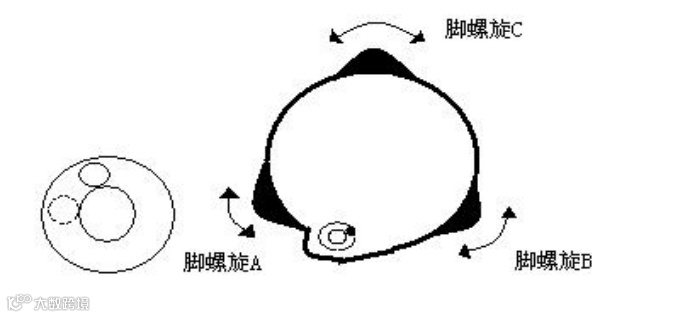

3）用圆水准器粗平仪器

①旋转两个脚螺旋 A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的直线上。

②旋转脚螺旋 C，使圆水准气泡居中。

4）用管水准器精平仪器

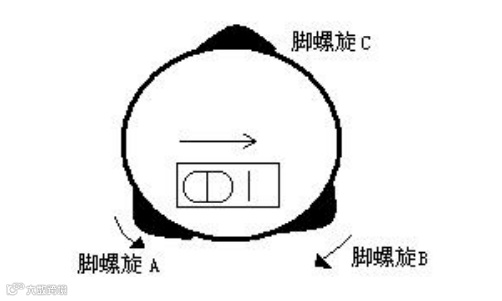

①松开水平制动螺旋,转动仪器使管水准器平行于某一对脚螺旋 A、B 的连线，再旋转脚螺旋 A、B，使管水准器气泡居中。

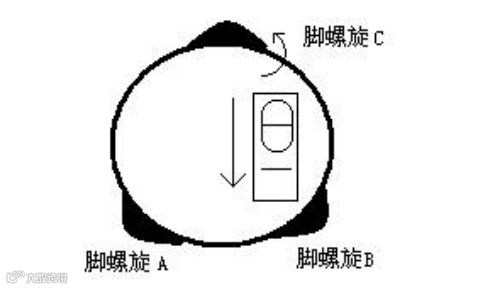

②将仪器绕竖轴旋转 90°，再旋转另一个脚螺旋 C，使管水准器气泡居中。

③再次旋转仪器 90°,重复步骤①、②，直到四个位置上气泡居中为止。

用光学对中器对中

1）架设三角架

将三角架伸到适当高度，确保三腿等长、打开，并使三角架顶面近似水平，且位于测站点的正上方。将三角架腿支撑在地面上，使其中一条腿固定。

2）安置仪器和对点

将仪器小心地安置到三角架上，拧紧中心连接螺旋，调整光学对点器，使十字丝成像清晰。双手握住另外两条未固定的架腿，通过对光学对点器的观察调节该两条腿的位置。当光学对点器大致对准测站点时，使三角架三条腿均固定在地面上。调节全站仪的三个脚螺旋，使光学对点器精确对准测站点。

3）用圆水准器粗平仪器

调整三角架三条腿的长度，使全站仪圆水准气泡居中。

4）用管水准器精平仪器

①松开水平制动螺旋，转动仪器，使管水准器平行于某一对脚螺旋A、B 的连线。通过旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器旋转90℃，使其垂直于脚螺旋A、B 的连线。旋转脚螺旋 C，使管水准器泡居中。

5）精确对中与整平

通过对光学对点器的观察，轻微松开中心连接螺旋，平移仪器(不可旋转仪器)，使仪器精确对准测站点。再拧紧中心连接螺旋，再次精平仪器。

此项操作重复至仪器精确对准测站点为止。

电池的装卸、充电

·电池的装卸

☆ 测量前请将电池充足电。

☆ 取下机载电池时，必须先关掉仪器电源，否则仪器容易被损坏。

♂装上电池

1）将电池底部定位导块插入到仪器上的电池导槽内。

2）按电池顶部的电池锁紧杆，听到咔嚓响声。

♂取下电池

1）按住电池顶部的电池锁紧杆。

2）取出电池。

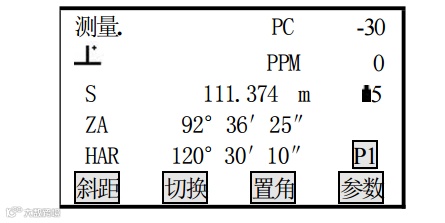

电池电量信息查看

5-3：70～100﹪电量充足，可操作使用。

2：50﹪出现此信息时，电池尚可使用1 小时左右；若不掌握已消耗的时间准备好备用电池或充电后再使用。

1：10～50﹪电量已经不多，尽快结束操作，更换电池并充电。

0： 0～10﹪此时到缺电关机大约可持续几分钟，电池已无电应立即更换电池并充电。

注意：

①电池工作时间的长短取决于环境条件，如：周围温度、充电时间和充电的次数等等，为安全起见，建议用户提前充电或准备一些充好电的备用电池。

②电池剩余容量显示级别与当前的测量模式有关。例如在角度测量模式下，电池剩余电量够用，但不能保证此电池在距离测量模式下也能用。因为距离测量模式耗电高于角度测量模式，当从角度模式转换为距离模式时，由于电池电量不足，有时会终止测距。

反射棱镜

当全站仪用红外光进行距离测量等作业时，需在目标处放置反射棱镜。反射棱镜有单（三）棱镜组，可通过基座连接器将棱镜组与基座连接，再安置到三角架上，也可直接安置在对中杆上。棱镜组由用户根据作业需要自行配置。

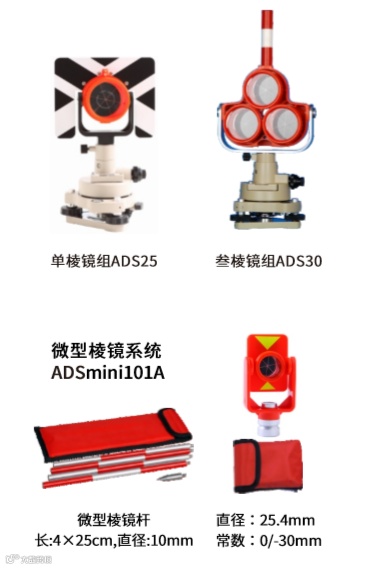

棱镜组的配置可参照下图所示：

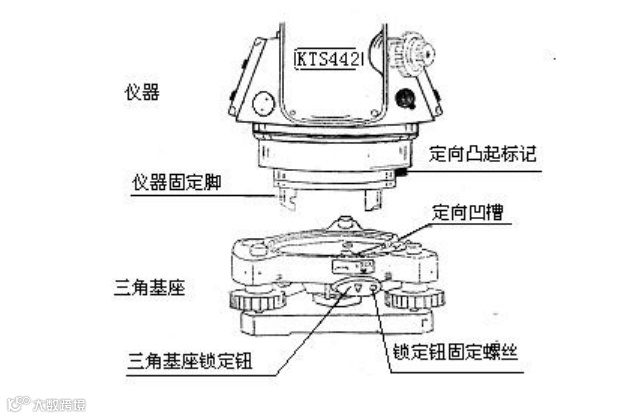

基座的装卸

♂拆卸

如有需要，三角基座可从仪器（含采用相同基座的反射棱镜基座连接器）上卸下，先用螺丝刀松开基座锁定钮固定螺丝，然后逆时针转动锁定钮约 180°，即可使仪器与基座分离。

♂安装

将仪器的定向凸出标记与基座定向凹槽对齐，把仪器上的三个固定脚对应放入基座的孔中，使仪器装在三角基座上，顺时针转动锁定钮约 180°，使仪器与基座锁定，再用螺丝刀将锁定钮固定螺丝旋紧。

望远镜目镜调整和目标照准

·瞄准目标的方法（供参考）

①将望远镜对准明亮地方，旋转目镜筒，调焦看清十字丝（先朝自己方向旋转目镜筒，再慢慢旋进调焦清楚十字丝）。

②利用粗瞄准器内的三角形标志的顶尖瞄准目标点，照准时眼睛与瞄准器之间应保留有一定距离。

③利用望远镜调焦螺旋使目标成像清晰。

☆ 当眼睛在目镜端上下或左右移动发现有视差时，说明调焦或目镜屈光度未调好，这将影响观测的精度，应仔细调焦并调节目镜筒消除视差。

全站仪测量前期准备工作

未完待续

敬请期待下一期

来源：科力达仪器

本文仅限行业学习交流之用，版权、著作权归原载平台及作者所有。我们尊重作者的成果，如涉嫌侵权，请联系我们及时删除。
