现阶段，航测作业主要分为外业和内业两个方面。而老话说得好，工欲善其事，必先利其器，外业数据采集工作需要熟练稳重的飞手，搭配上安全稳定的飞机和性能卓越、工作稳定的相机。同样地，内业数据处理也需要经验丰富的内业人员和性能强大的软、硬件支撑。
目前多数内业空三建模软件均支持集群运行，例如常用的Context Capture软件、瞰景Smart3D 2019软件等，那么今天就以Context Capture软件（以下简称CC）为例，来聊聊如何搭建集群处理数据，提高内业效率。
注：Context Capture软件集群运行需要Center版本，单机版CC不仅不能集群，而且有最大像素量限制。
一、硬件准备

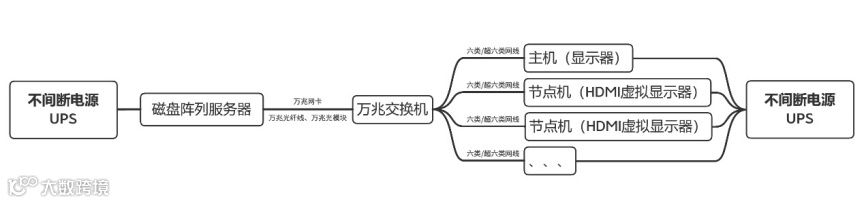

集群电脑若干台、磁盘阵列服务器、万兆交换机、万兆光纤跳线、万兆光模块、万兆网卡、六类/超六类网线、UPS不间断电源、集群机柜、HDMI虚拟显示器。
CPU：电脑CPU的性能对空三速度的影响极大，优先选择主频高的CPU，核心数次之，所以并不推荐至强Xeon系列，现在一般以Inter Core I7/I9和AMD Ryzen系列为主，可以选择超频至4.2GHz以上。
显卡：电脑显卡性能对建模速度的影响极大，现阶段一般以Nvidia GTX和RTX系列为主，例如Nvidia GTX 1080Ti、Nvidia RTX 2080Ti等，CC同样支持双路显卡，所以有条件的话也可以搭载两张显卡。近期老黄推出了30系列的显卡，不过并没有在CC上进行测试，这里不再深谈。并不推荐立体测图采用的Quadro系列显卡，其表现不如上述系列。
内存：内存大小决定了空三能处理影像的数量，若内存不足，则空三会在51%选取像对时报错，所以一般建议内存64GB以上，频率3200Hz以上，DDR4。不同RAM（内存）的电脑，空三运算能力也不一致，通常来说，满足以下规律：
8GB，RAM可用于3000张照片的空三计算；
32GB，RAM可用于12000张照片的空三计算；
64GB，RAM可用于24000张照片的空三计算；
128GB，RAM可用于40000张照片的空三计算。
根据测区情况不同，以上数据可能会有一定程度的浮动。建模时切块大小占用的RAM一般为当前电脑内存的1/3为佳。当然，空三建模与电脑CPU主频、显卡显存等都有关系，不可一概而论。
CC空三到后50%的时候，会随机选择集群内的节点机进行，若集群电脑的内存各不相同，则空三任务可能分配到内存较低的电脑，造成空三失败。对于这种情况，睿铂也研发了Sky-Target工具，使电脑分别进行空三过程中指定的步骤，避免上述情况发生，提高内业效率。
硬盘：集群节点机一般配备256GB左右的固态硬盘即可，用于安装系统和常用的软件，而数据存储均由磁盘阵列服务器承担。集群主机可再加装一块大容量的SSD，用于安装更多的软件和存储部分数据，平常操作和使用都在主机上进行。
磁盘阵列服务器：一般安装Windows Server系统，没有节点数连接限制（例如安装Win10系统，则节点连接数限制为20个，超过20台的电脑则无法连接）。磁盘阵列服务器用于存储原始数据、工程数据、备份数据等，不用于空三建模，所以对CPU、显卡等硬件性能要求低，对硬盘性能要求较高，对于工程项目较多的客户，硬盘可选希捷、西数等10TB企业盘，7200转，总计容量可达到100TB以上；
万兆交换机：一般推荐使用万兆交换机，24口以上，可插万兆光模块，可以提高数据传输的速度。磁盘阵列服务器使用万兆网卡、万兆光纤跳线、万兆光模块等与之连接，集群节点机一般由网线与之连接。
UPS不间断电源：用于突然断电情况下为磁盘阵列服务器、万兆交换机和集群供电，避免工程损坏和数据丢失。
集群机柜：用于摆放集群节点机和方便网线布线。
HDMI虚拟显示器：也称HDMI假负载，显卡欺骗器，安装于节点机显卡上，当我们在远程控制节点机时，可以启用硬件加速，便不会出现黑屏的情况了。顺带一提，远程控制节点机可以使用TeamViewer、RealVNC等软件，方便随时查看各节点机的状态。
二、局域网设置
2.1▪
局域网IP设置

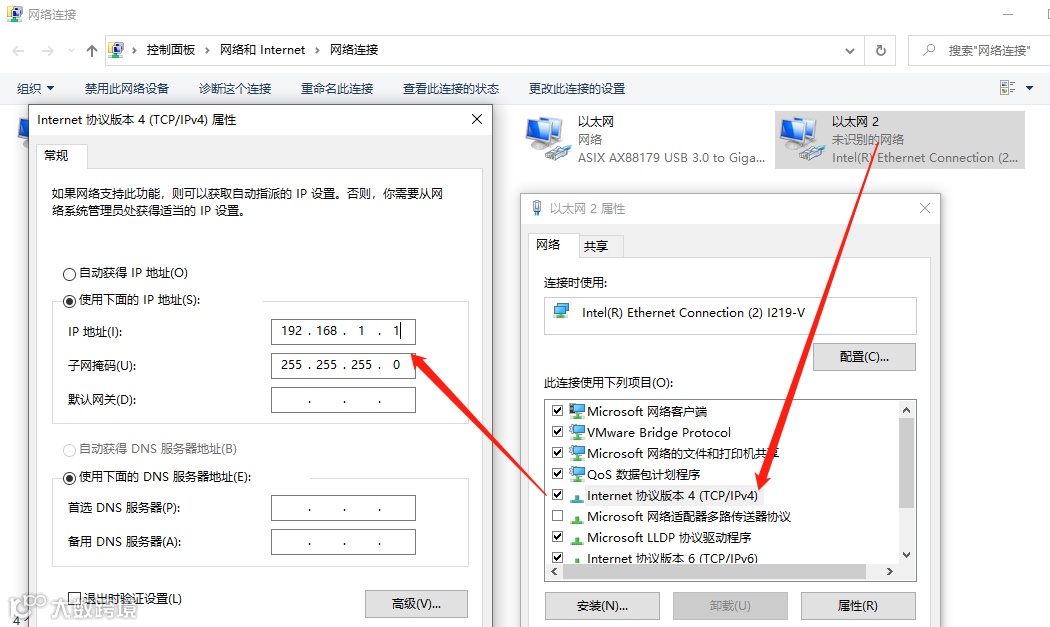

所有节点机、主机、磁盘阵列服务器均需要在同一个网段下，例如192.168.1.xx。建议节点机按顺序编号，例如1号节点机对应IP地址192.168.1.1，2号节点机对应IP地址192.168.1.2......这样更方便查找。IP地址设置方法如下：
2.2▪
更改节点机名称（可选设置）

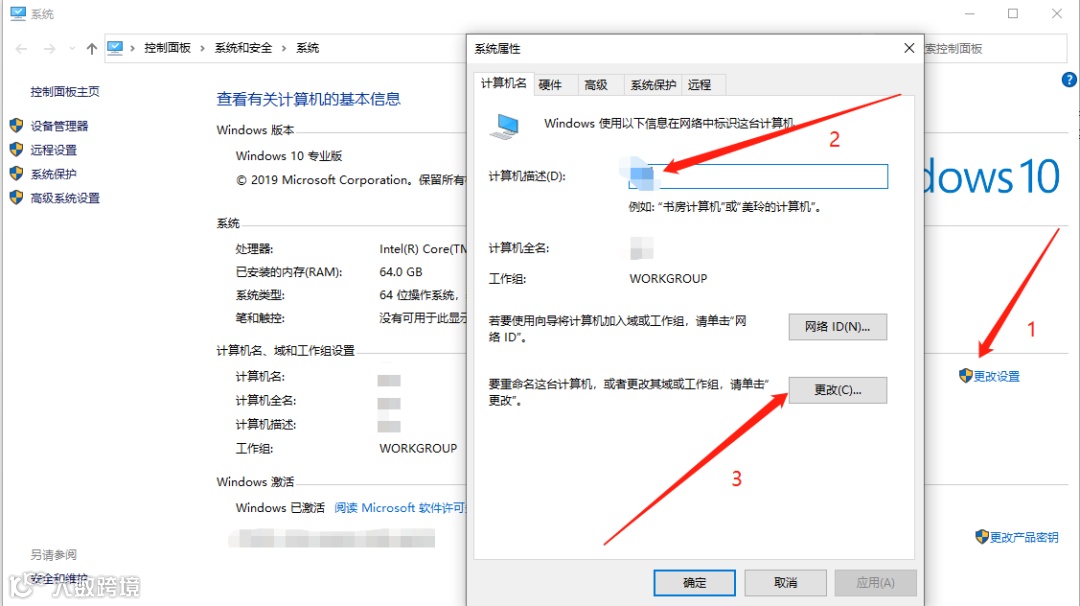

更改节点机名为易于记忆的名字，例如1号节点机命名为E1，2号节点机命名为E2......设置方法如下图，建议第2步和第3步设置相同的名字。
2.3▪
局域网共享设置

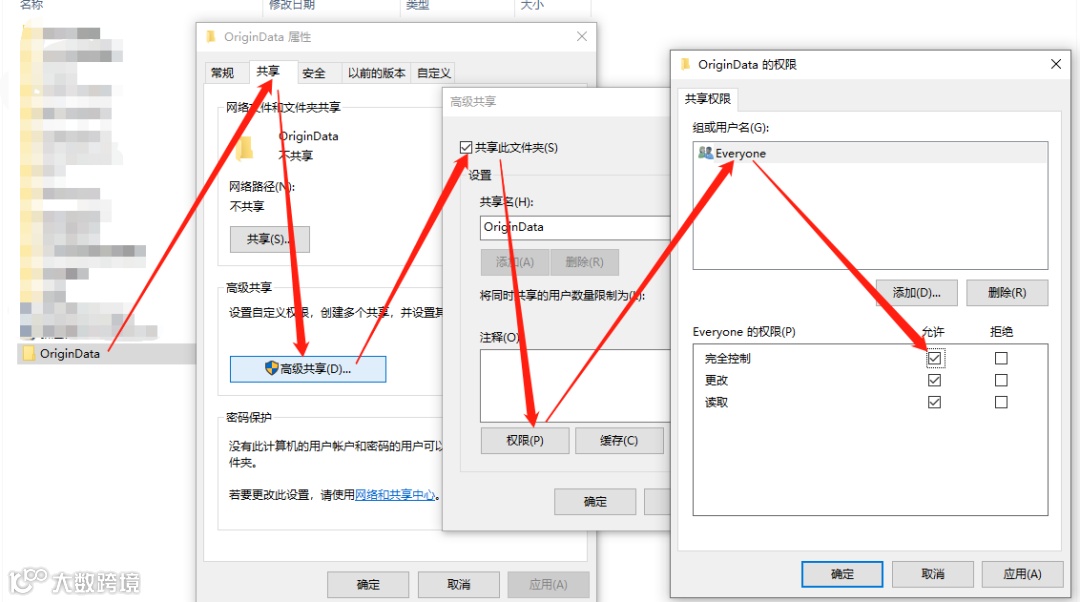

磁盘阵列服务器上新建三个文件夹，分别命名为OriginData、Projects、jobs。OriginData文件夹用于存储原始数据，Projects用于存储CC工程和成果，jobs用于建立局域网引擎路径，也可命名为其他名字，但不要出现中文和特殊字符。将上述三个文件夹设置为局域网共享：（操作顺序从左至右）
2.4▪
CC集群设置

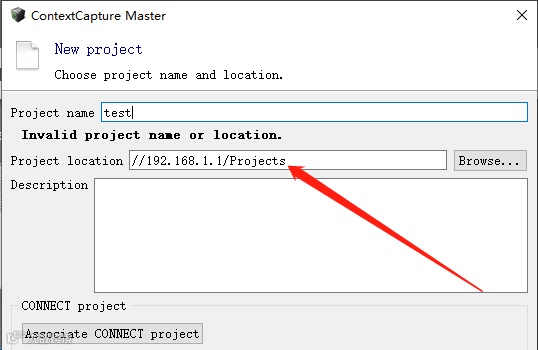

在主机上新建CC工程，工程路径选择为网络路径下的Projects文件夹。
注意：使用集群的情况下，工程内影像的路径也必须为网络路径。事实上，工程路径、引擎路径、影像路径等均建议直接使用网络路径，即IP地址+文件夹，如图中显示，不可使用映射盘路径。

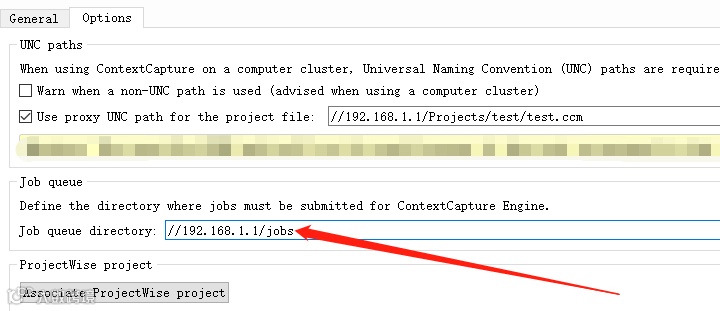

在选项中修改引擎路径为jobs，同样使用网络路径。

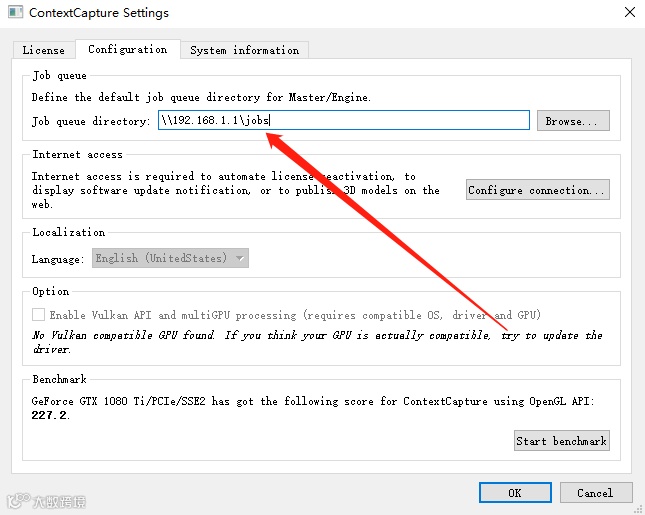

打开每台节点机的ContextCapture Settings工具，修改引擎路径，与第2步中一致。

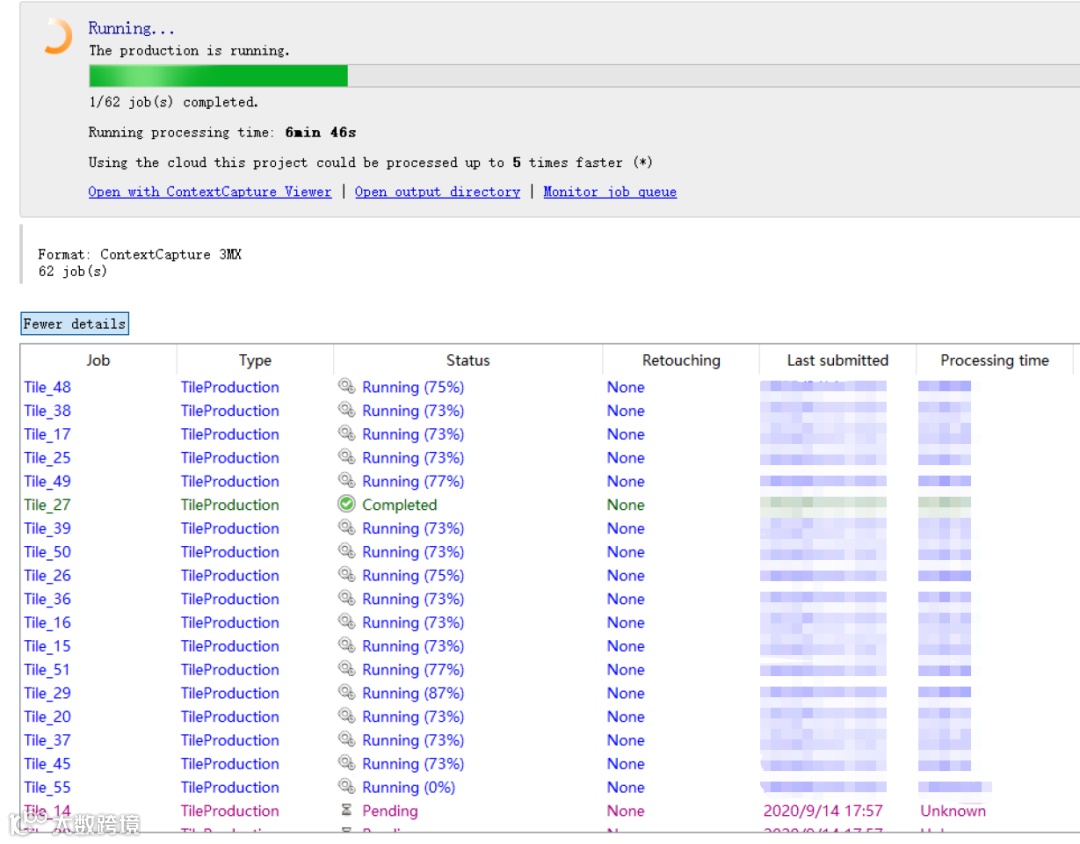

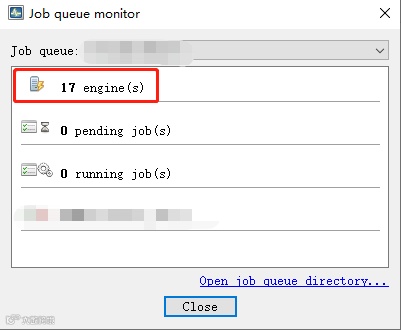

此时即完成了CC集群搭建，在主机上提交空三或建模，打开每个节点机的引擎即可实现集群运行。
三、安全防护措施
供电与布线：单台节点机电源通常在800W以上（超频状态下），功率较高，而机房同时存在数十台节点机，所以机房供电必须充足且稳定，若使用UPS不间断电源为节点机供电，也需要事先计算好UPS输出功率，插线板和UPS电线推荐12平方以上。
降温措施：机房内需要控制温度，数十台电脑同时工作，散热量极大，会造成机房内整体温度较高，若不控制温度，节点机则可能出现死机等现象，影响工作效率，推荐在机房内安装大功率空调以控制温度。
防火措施：机房内务必放置多个灭火器或安装整体的灭火装置，安全生产才是第一要务。
