实景三维采编一体联动更新技术
支撑基础测绘和自然资源监测业务开展
引领航测成图新潮流
01
新形势基础测绘监测更新技术发展
1.1 传统基础测绘技术背景及特点
工作量大/周期长：常规情况全域更新不符合经济发展规律
现势性弱：局部更新速度不满足经济建设社会发展速度需求
1.2 十三五测绘技术发展
传统基础测绘在过去的五年有了长足进步，如地形地貌利用Lidar激光点云快速获取自动处理和少量人工生产；实景三维在不动产测绘深入应用；国家五万采用本底数据库基于平面DOM动态更新等探索，为基础测绘技术提升积累宝贵经验。
地形地貌自动化：激光点云Lidar技术极大提升DSM/DEM生产效率
实景三维监测：大场景实景三维可以叠加矢量要素立体监测更新
采编一体化联动更新：基于本底矢量库监测更新
1.3 实景三维监测更新关键技术（具体问题）
DSM模拟实景三维：大场景DOM、DSM叠加模拟生成实景三维模型
GIS数据无损读写：GDB/MDB/SHP等GIS数据无损读写，属性不丢
三维矢量要素标注：实景三维叠加基础矢量图形属性符号标注
多场景多源数据联机测图：平面、三维、卫星影像等多场景联机测图
1.4 实景三维监测更新技术优势
相对DOM影像二维矢量要素更新地形图，斜坡陡坎等地形要素很难目视解译；相对基于重新测图建库，只更新有变化的区域，有效避免重复测图，效率更高；实时保证拓扑关系、字段属性不丢失。
解译能力提升：叠加高程三维下地物要素类别更直观好辨识
地形要素解译门槛降低：三维斜坡陡坎等地形要素更直观，无需立体
拓扑编辑数据质量更高：实时拓扑维护减少出错、字段属性不丢失
三维智能采编节省人工：区域更新有效避免不变重测和重新建库、智能采编拓扑联动更新效率更高
02
易绘采编一体测图平台技术特点
2.1 采编一体
GIS数据软件架构
GIS数据架构设计，无损读写GIS数据，自主开发设计参考ISO地理信息标委会TC211的ISO19100系列标准，参考通用GIS软件框架，完美承载GIS和CAD各种数据。
采集结果就是数据库
无论哪种采集方式，如平面DOM、航片卫片像对、实景三维还是激光点云测图，按照数据规定直接采集成GIS数据库，省掉繁琐对照建库，可直接提交质检。
属性字段无损编辑
支持类似ArcGIS字段属性同步采集编辑，支持要素字段初始值、默认赋值，支持字段值域按照SubCode地类细化预选值快速引导赋值，具有字段属性统计、字段计算器等高级属性采编处理功能。
2.2 图库一体
数据库下制图符号精细编辑
可实现符号制图要素精细编辑，如道路矢量线不懂符号线偏移，斜坡齿线
符合2017版图示标准
地形图图式采用2017版图示标准，围墙等符号图例兼容2007图示
半自动制图
大比例尺复杂符号自动生成，如台阶、斜坡、半依比例尺围墙接头自适应等。
输出DWG兼容CASS编码标准
数据库成果直接生成制图符号，输出DWG同时兼容CASS/GB编码标准，CASS下打开无需刷码，CASS属性严格对应，与CAD建库软件无缝对接。
2.3 智能、精准、高效
智能引导辅助编辑
实时智能引导用户从当前操作切换到下一步工作状态，界面友好易上手。
实时拓扑联动编辑
单点构面、边线构面等多种灵活构面方式，可根据实际项目需求灵活应用，同时具有实时拓扑联动编辑功能，且可实现立体或三维环境下面、线要素拓扑联动编辑，作业效率翻倍。
采编一体监测更新
支持打开GIS数据库进行直接编辑，支持平面DOM测图场景、立体像对测图场景、实景三维裸眼测图场景、激光点云测图等多种不同场景数据库监测更新。
2.4 多场景联机测图

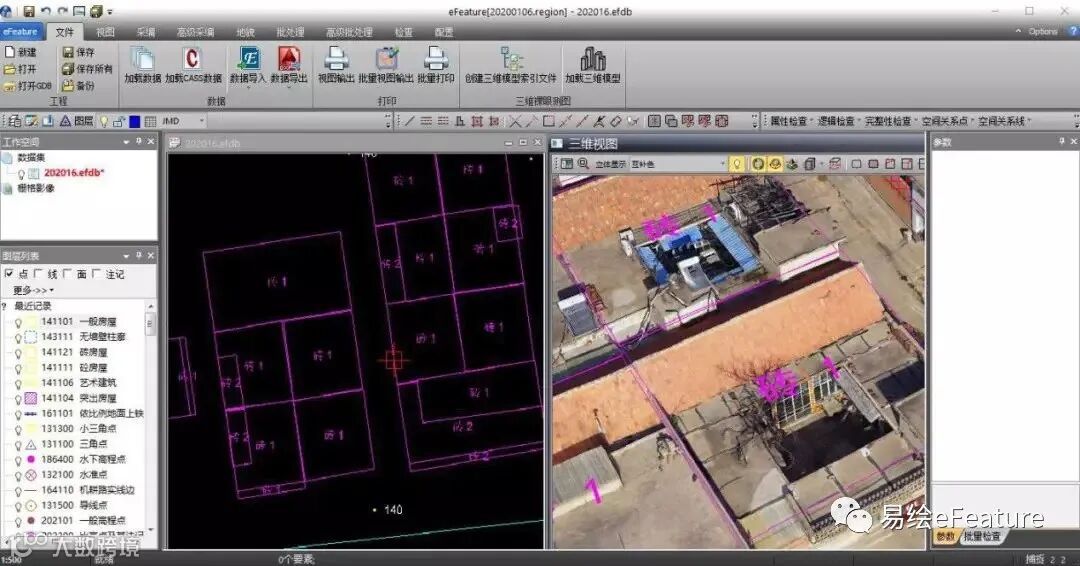

平面+三维联机测图
应用于平面展现采集二维要素、三维展现采集三维要素，三维景观模型提升影像解译能力，实现二三维联机测图。

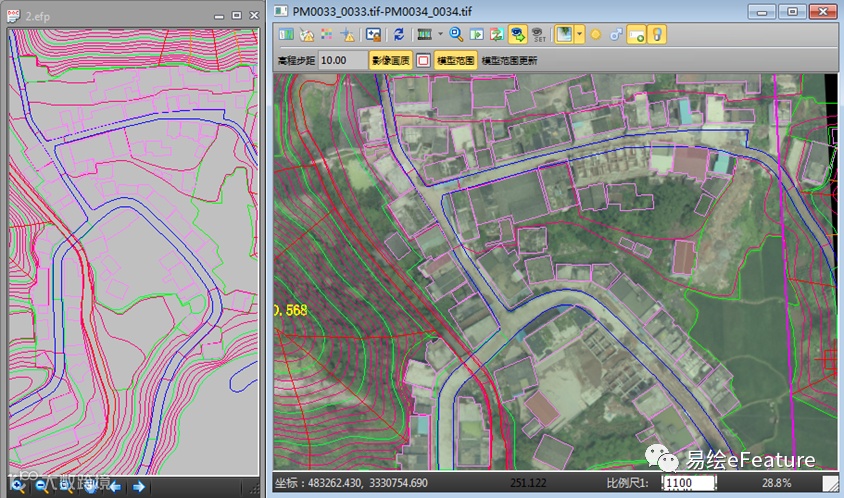

三维+立体联机测图
针对倾斜摄影实景三维模型效率模糊情况，可以采用立体测图进行补充，通过立体像对人工观测被遮挡区域地物要素，进一步减少外业调绘工作量。

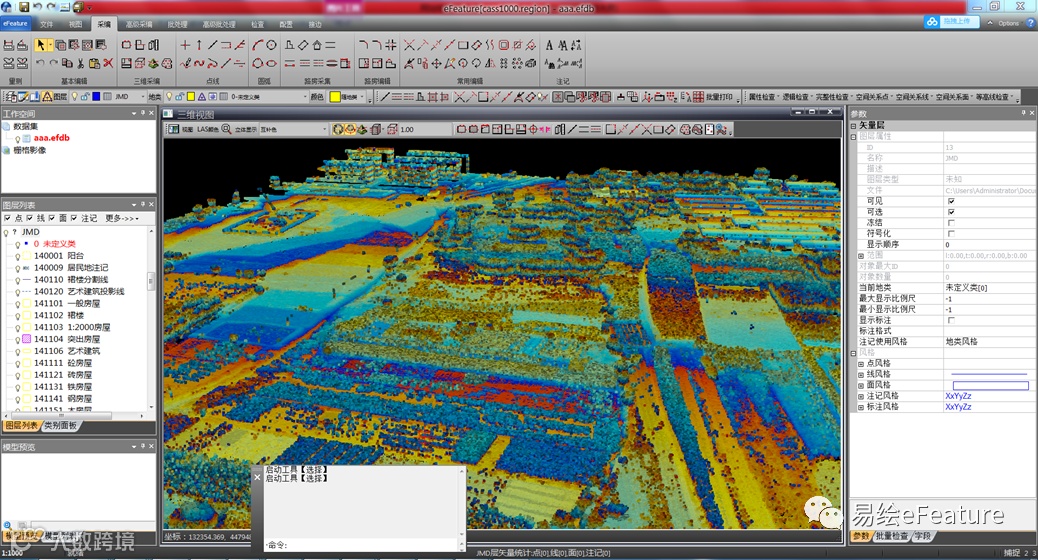

三维+激光点云联机测图
密集城区倾斜摄影实景三维遮挡严重区域，采用激光点云作为补充，即保证测图精度、又进一步减少外业勘测工作量。
03
实景三维采编一体联动更新技术流程

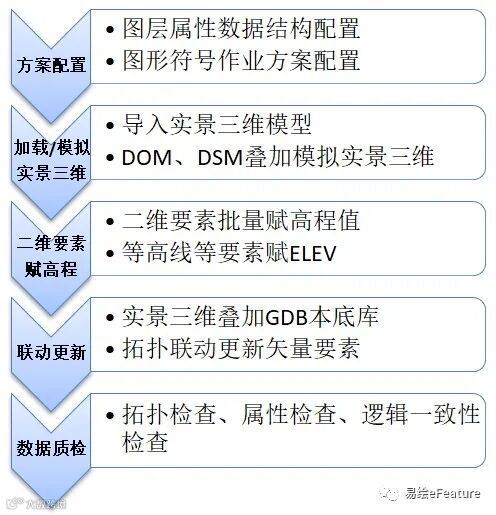

要解决实景三维采编一体化联动更新，首先要定制一套作业模板方案，以便更高效的加载本底矢量数据库；加载倾斜影像实景三维模型或利用DOM和DSM叠加生成模拟LOD大场景实景三维模型构建目视解译环境；将二维矢量赋高程值以便叠加到实景三维模型；实现拓扑联动矢量编辑，降低更新编辑操作复杂度，提高数据质量及更新效率；对更新矢量数据库质量进行检查。
3.1 要素层码属性结构及符号模板配置
-
图层属性数据结构配置：根据地方数据规定标准，配置数据模板作业方案 -
作业方案制图符号配置：配置要素图形符号、作业习惯，提高作业效率
3.2 加载或模拟实景三维模型
加载倾斜实景三维模型：针对500-2000图库一体加载倾斜实景三维模型
叠加模拟实景三维：叠加DOM、DSM模拟LOD实景三维模型
3.3 二维矢量要素赋高程
二维要素批量赋高程值：二维要素叠加实景三维，需要从DSM表面获取高程，赋给矢量要素，使二维矢量要素转变为三维矢量要素
等高线等赋ELEV：标高要素如高程点、等高线直接从ELEV赋高程值
3.4 矢量数据库拓扑联动更新
三维加载GDB矢量库：无损加载矢量本底数据库，联动更新无需重建库
矢量库拓扑联动更新：基于库体线面拓扑联动更新，实时维护拓扑关系
3.5 数据质检
空间拓扑检查：图形检查、属性检查、逻辑一致性检查
属性字段值域检查：检查属性字段值域正确性
地貌关系检查：检查等高线、高程点、陡坎、斜坡地形地貌要素关系
04
易绘案例展示
4.1 软件演示
易学、易用、交互友好
采编一体、联动修测、自动接边
三维测图精准、高效、智能
4.2 典型用户
4.2.1 国企大公司用户
中科遥感科技集团有限公司
中水北方勘测设计研究有限责任公司
正元地理信息集团股份有限公司
陕西天润科技股份有限公司
浙江合信地理信息技术有限公司
山东东方道迩数字数据技术有限公司
甘肃天水三和数码测绘院
4.2.2 事业单位用户
自然资源部第一地形测量队（陕西省第二测绘工程院）
自然资源部第一航测遥感院（陕西省第五测绘工程院）
自然资源部第三大地测量队（四川省第一测绘工程院）
自然资源部第六地形测量队（四川省第三测绘工程院）
四川测绘地理信息局测绘技术服务中心
黑龙江地理信息工程院
4.3 业务案例
4.3.1 国情监测、基础测绘DLG更新
无损加载GIS数据：MDB/GDB动态读写，字段属性不丢失
实时重投影：经纬度地理要素实时重投影编辑动态保存
拓扑联动修测：线面要素拓扑联动修测，极大提升质量效率
智能辅助处理：变宽道路自动裁剪实时拓扑维护
属性自动赋值：ChangeType字段自动更新
4.3.2 宁夏2000、浙江2000
采编一体工序优化：采集成果既是库，规避繁琐对照建库编辑
图库一体直接出图：数据库直接出调绘片、批量转换制图要素
快速构面联动更新：单点提面、拓扑构面，快速清绘调绘成果
三维环境采编：三维标注拓扑联动编辑、属性不丢失
智能接边：自动/半自动接边，手动接边2天，易绘2小时
4.3.3 大比例尺地形图、不动产测绘、应急测绘保障
实景三维测图：支持倾斜摄影和DOM/DSM叠加模拟实景三维
高精度作业：采集、编辑、检查均支持实时精度提示高精度测图
三维拓扑编辑：智能辅助完成重复操作，极大提升效率和数据质量
地形地貌半自动：自动提取地面点、半自动压迫、等高线快速修测
4.3.4 日本砂防500图
高精度三维地形图：大比例高精度三维要素快速采集编辑
防砂固土工程图：快速精细图形编辑，提高作业效率
4.3.5 欧美2500数据库更新
采编一体测图：立体直接采面，减少后期构面建库
三维GDB立体监测更新：解决了ArcGIS建库检查立体修测，重复建库问题，优化工序
