ArcGIS小技巧：数据接边（空间校正）

已知数据：线要素tt808和t809

使用软件：ArcMap

要求：将t808余t809相接处所有错开的线要素按照t808的线要素对正

下面开始操作：

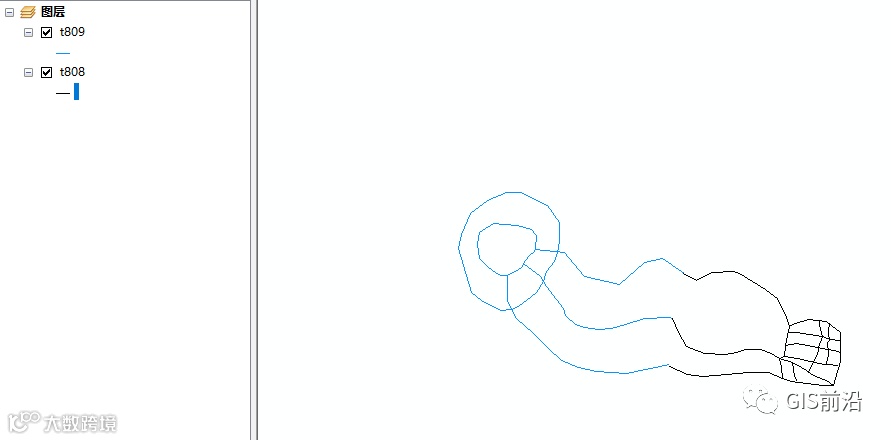

将数据添加到数据框，如图所示：

点击工具条的按钮，将两要素向接处放大

此时发现两要素向接处并未相接。

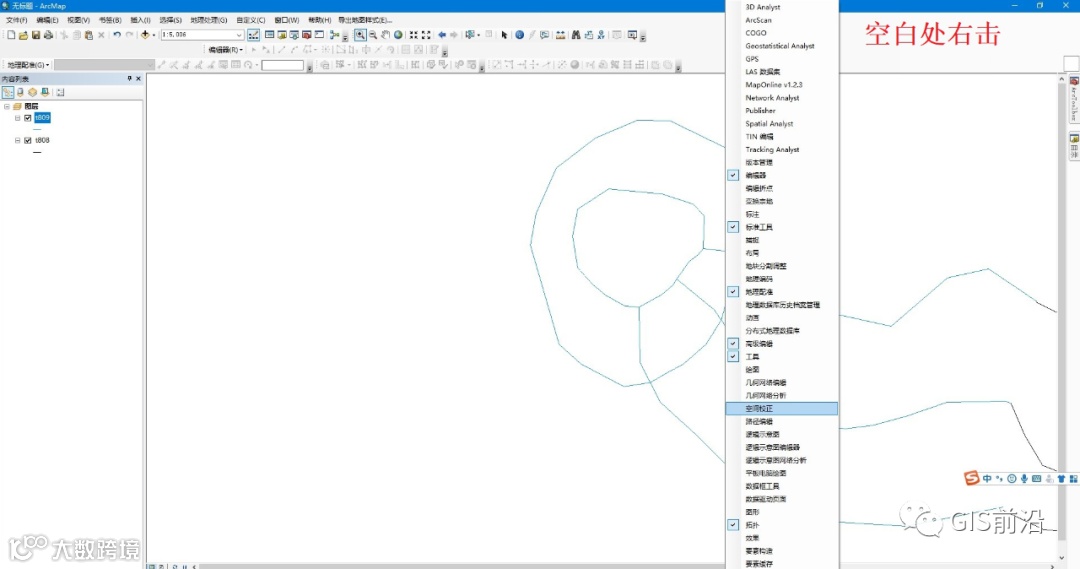

右击空白处调出空间校正工具条

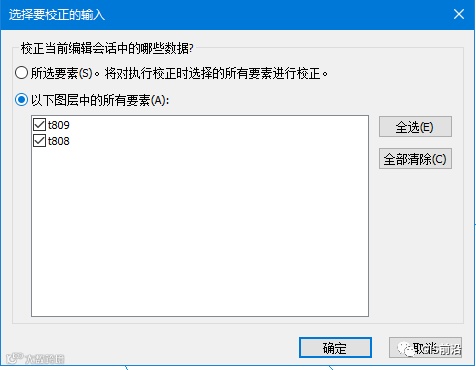

打开编辑器，点击空间校正——设置校正数据，将t808和t809全选。

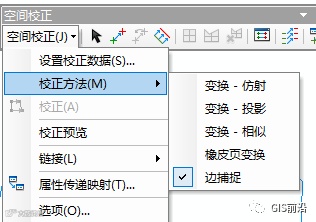

点击校正方法——边捕捉

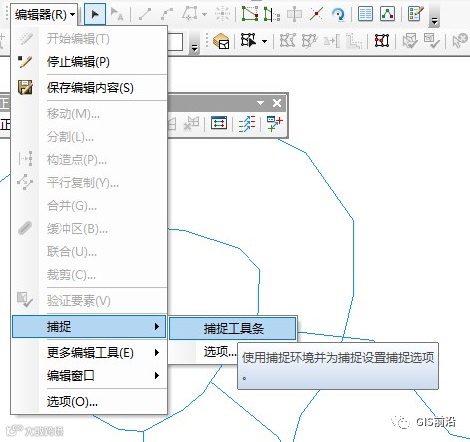

打开编辑器——捕捉，将捕捉工具条内的所有捕捉全部关掉，只留下端点捕捉。

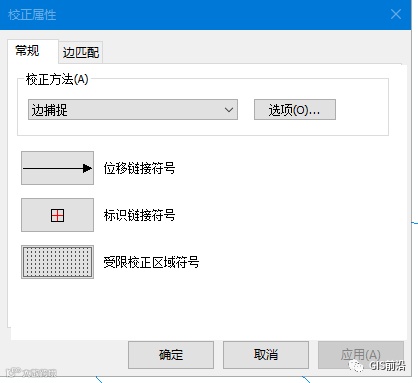

继续打开空间校正——选项——常规，校正方法选择边捕捉，点击选项按钮，在常规中选择线。不勾选校正到连接中点。（一旦勾选则相接处俩个要素的线都会移动）这里不选择平滑，因为选择平滑后进行校正，所选择的t809的线要素会整体偏移导致位置改变。

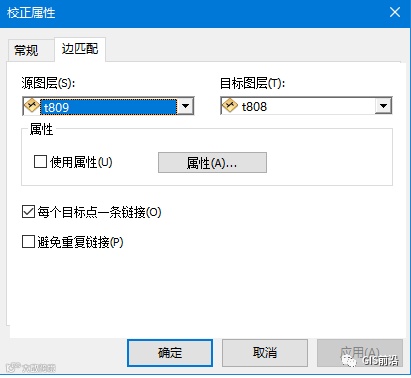

选择边匹配，源图层选择t809，目标图层选择t808

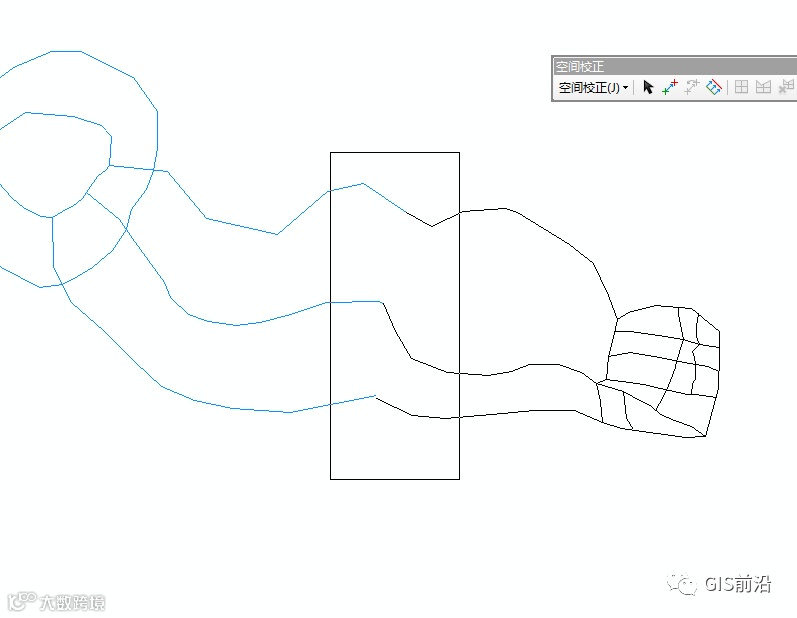

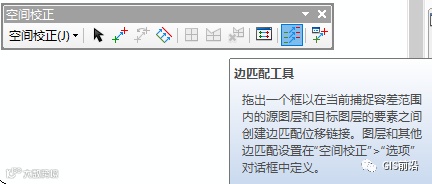

点击空间校正工具条的边匹配工具，鼠标变成十字后框选需要连接的线要素。

框选后再次局部放大

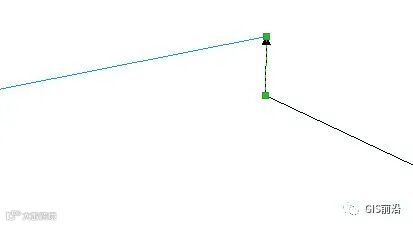

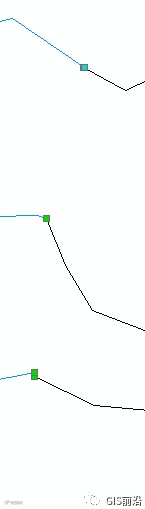

如此可以看到所有线要素都建立了链接。

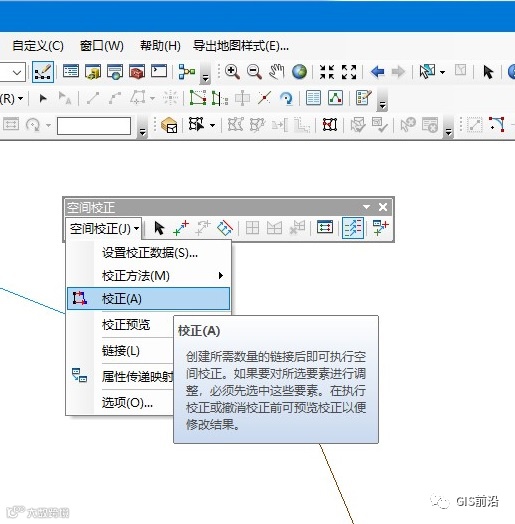

打开空间校正—校正。

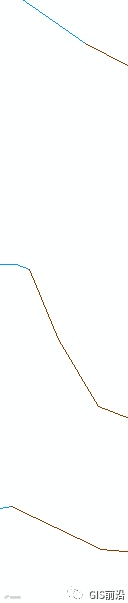

点击后，我们发现框选所有线要素均已连接上，放大之后观察，所选线要素都按照要求与t808图层的线要素进行连接。
