使用激光点云数据进行断面提取

引言

传统的公路线路测量工作外业依靠全站仪、RTK测量技术，完全依赖人工进行实测，在山区植被密集和人员无法到达地区采集数据精度较低；内业人员利用南方CASS等软件展开外业测量的点，进行绘制道路断面图。由于外业测量的恶劣环境和内业软件支持点数量的限制，从而导致道路断面不能准确体现道路及两侧的真实地形、地物情况。

相比较传统测量，机载激光雷达可以全天候作业，获取高精度、高密度的激光点云数据，进行人工交互处理可获得精准的数字高程模型，在数字高程模型基础上实现高精度中桩横断面提取。

为解决传统道路断面外业测量和内业处理的痛点，航维智芯点云后处理模块推出了革命性的道路断面功能，通过自动过滤后的高精度地面点，融合传统测量流程和成果，可实现道路断面特征点的属性查看、可视化显示、在线编辑和矢量化导出，为道路断面测量提供全新的技术方案。

功能特点

断面功能属于航维点云后处理软件中的测绘模块，客户可使用网络授权的方式进行使用。具备以下功能点：

完整性：相比传统测量手段，高密度的点云数据，保证了道路两侧地形地物的完整性、断面成果不会出现漏边坡高程特征点的情况。

一致性：融合传统道路断面测量流程，基于高精度地面点，输出与传统测量手段一致的道路断面成果，完美兼容第三方软件。

创新性：相比传统断面成果，航维断面可按等间距或特征点提取，且成果具有地物属性点，断面成果能直接给设计人员反应出周边地形地物情况，方便及时调整路线走向。

便捷性：流畅的向导式流程化设计，降低内业人员学习成本，实现实时查看、编辑断面成果，高效输出断面成果。

道路断面生成流程

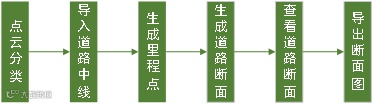

道路断面生成流程图

1、点云数据导入

导入Las格式的点云进行自动分类出地面点或者或者直接导入已经分类好的地面点

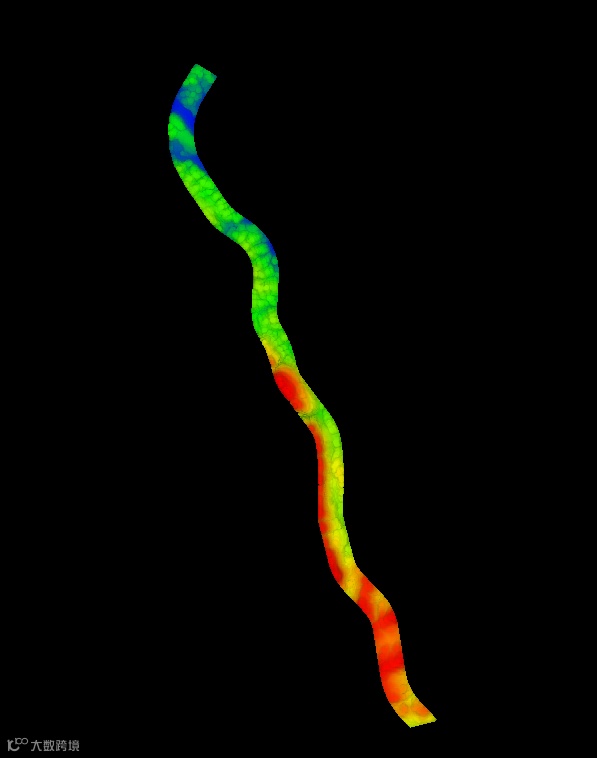

整体点云图

2、导入道路中线

导入具有道路中心线图层的dwg或者dxf文件，选中对应的中线。

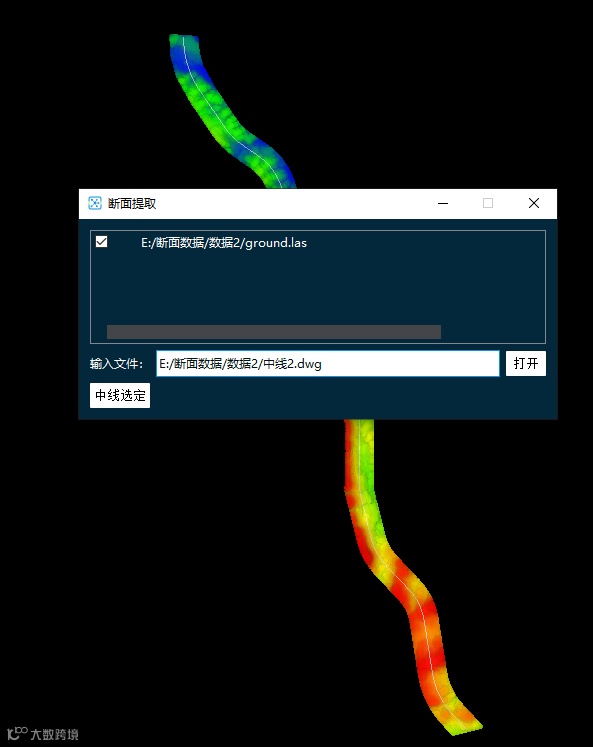

导入道路中线

3、生成里程点

根据项目实际需要，填写对应的里程相关参数。

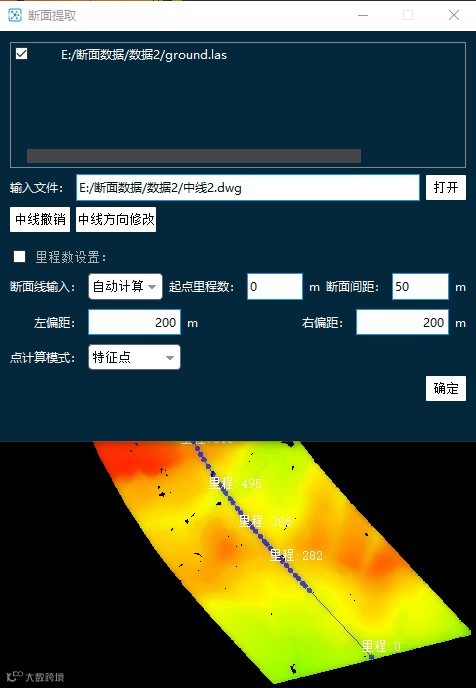

生成里程点

4、生成道路断面

里程相关参数设置完成后，点击确定即可生成道路断面。

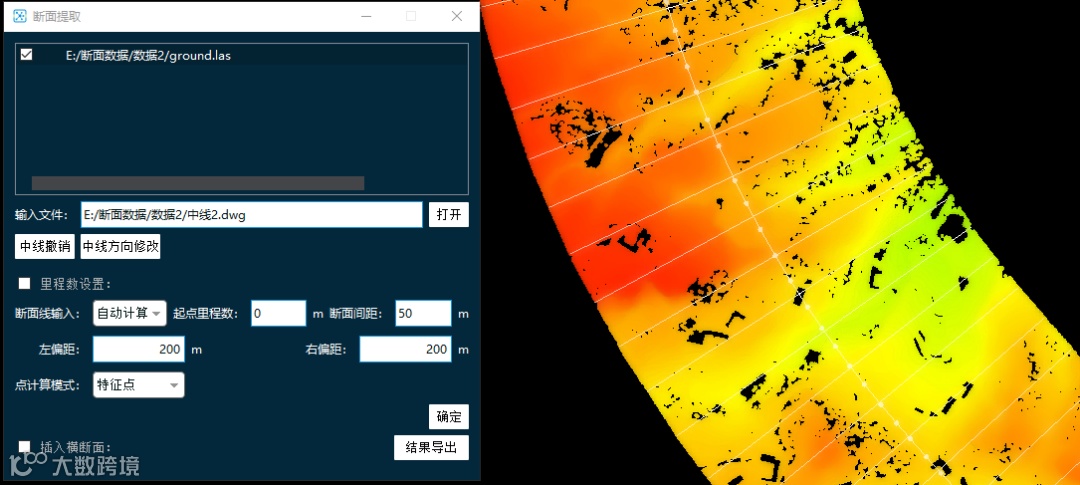

生成断面图

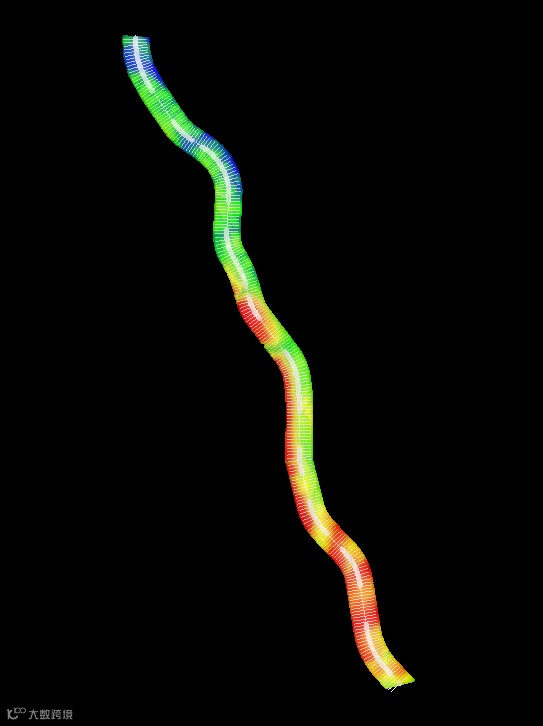

整体断面图

5、查看道路断面

预览道路断面线与点云贴合情况，若有个别不合理的位置，用户可自行调整断面点的位置。

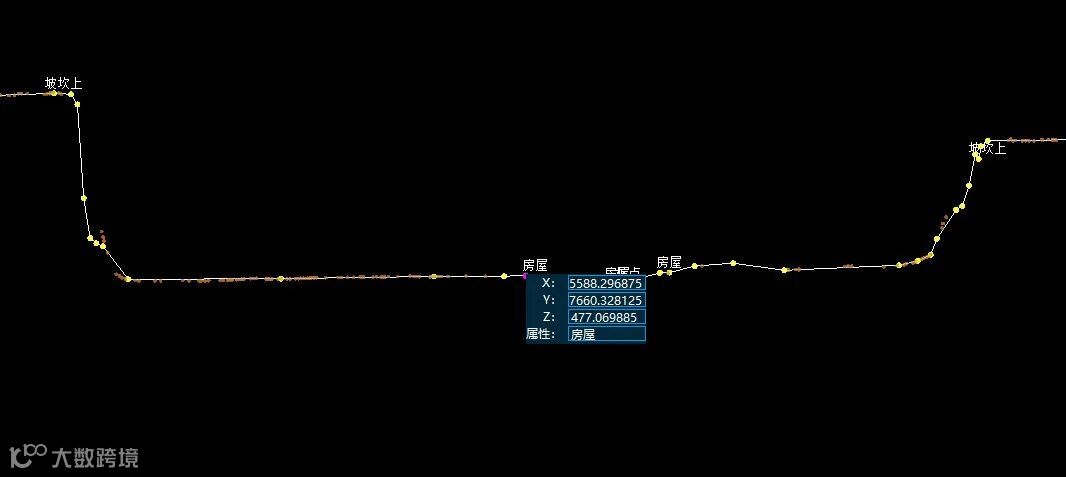

查看道路断面图

6、导出道路图

点击导出，在点云同路径下生成格式为.dxf的断面图，支持传统断面图和断面点带属性的断面图，根据实际情况进行选择。

道路断面成果展示

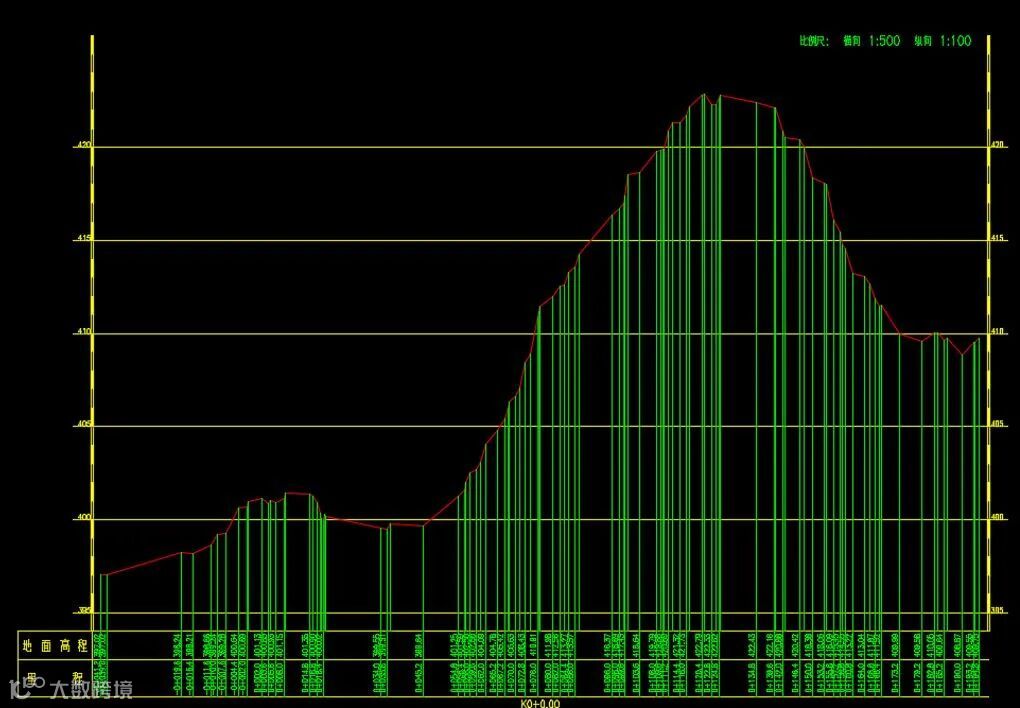

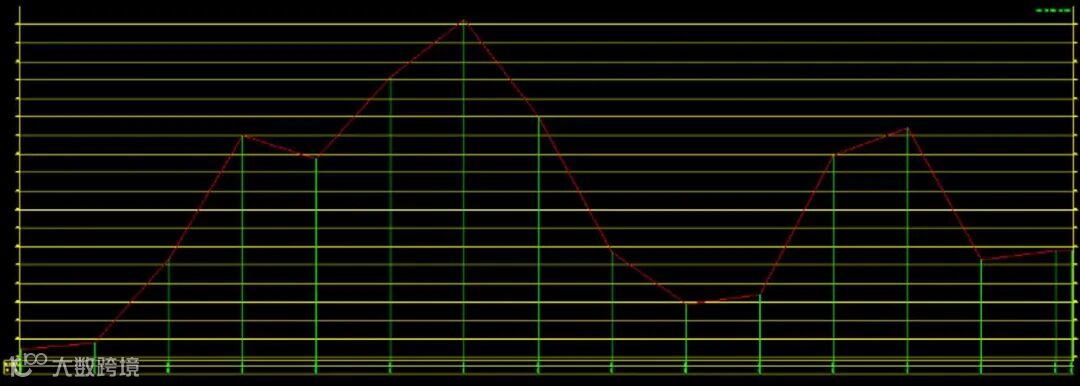

道路纵断面图（横向1:500，纵向1:100）

道路横断面图（横向1:500，纵向1:100）

来源： 成都航维智芯科技有限公司
