有用户拿着2017版的图式过来找我，图式的附图中，图框的右侧都有一个“图例”，CASS咋没有呢？怎么解决？

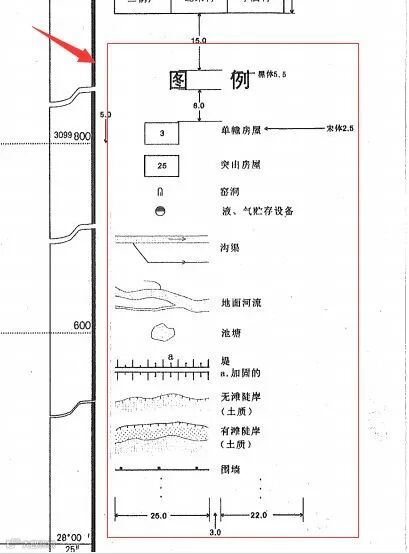

图式的图例截图
解决方法
CASS暂时只有5000-100000比例尺的图框可以输出“图例”，500-2000比例尺的图框，暂时没有图例。
怎么添加
（1）打开图框的块文件

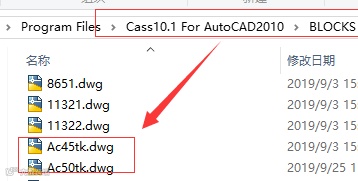

启动CASS，命令行输入open，打开下图所示的两个块文件。
（2）添加图例

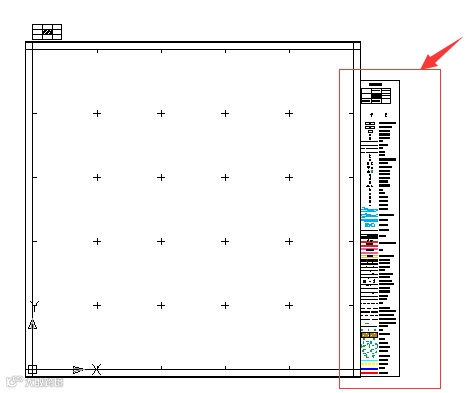

在图框右侧添加下图所示的图例。保存文件
（3）检查图例效果

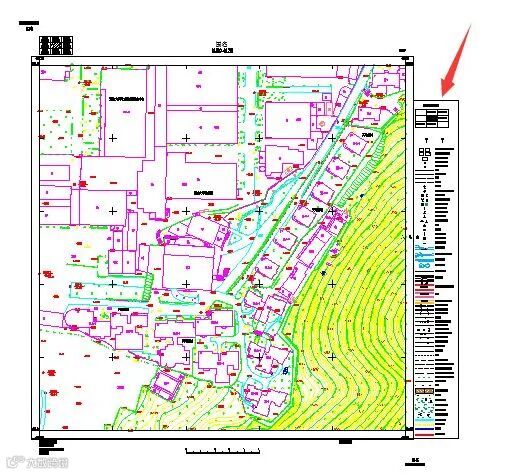

启动CASS，点击菜单“绘图处理-标准图幅”，如果图框外侧有图例，说明添加成功。
复盘总结
其实CASS的标准图框，是调用图框的图块文件（ac50tk和ac45tk）生成的。只要在这个图框的图块上面，加上想要的图例图块，加图例的效果就可以实现了。但是还有一个bug：如果生成任意图框、倾斜图框，想加上图例应该怎么解决？如果小伙伴们，有更好的方法解决这个问题，欢迎来生态圈（http://o.southgis.com )与圈友一起交流学习!
