基于GIS和ENVI的矢量化提取水体边界

涉及到的知识点

1、ENVI感兴趣区裁剪；

2、ArcGIS新建及编辑面;

3、ArcGIS计算水体面积。

一.影像准备

      本期以威宁草海为例，用到的影像为2020年11月13日覆盖草海地区的一景高分一号宽幅（WFV4）影像，景序列号为5191489。

二.影像预处理

       因本期内容不涉及到定量遥感，所以只需对该影像进行正射校正即可，步骤如下：

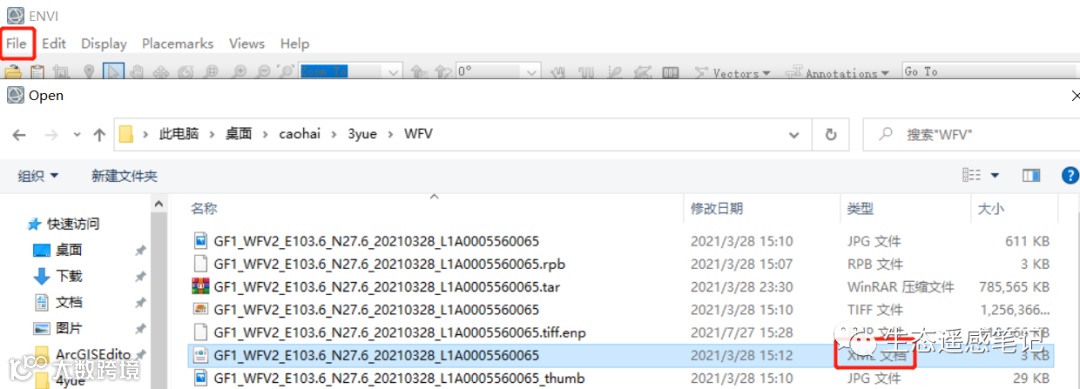

1. 打开File/Open，加载XML文档到ENVI中：

2. 正射校正

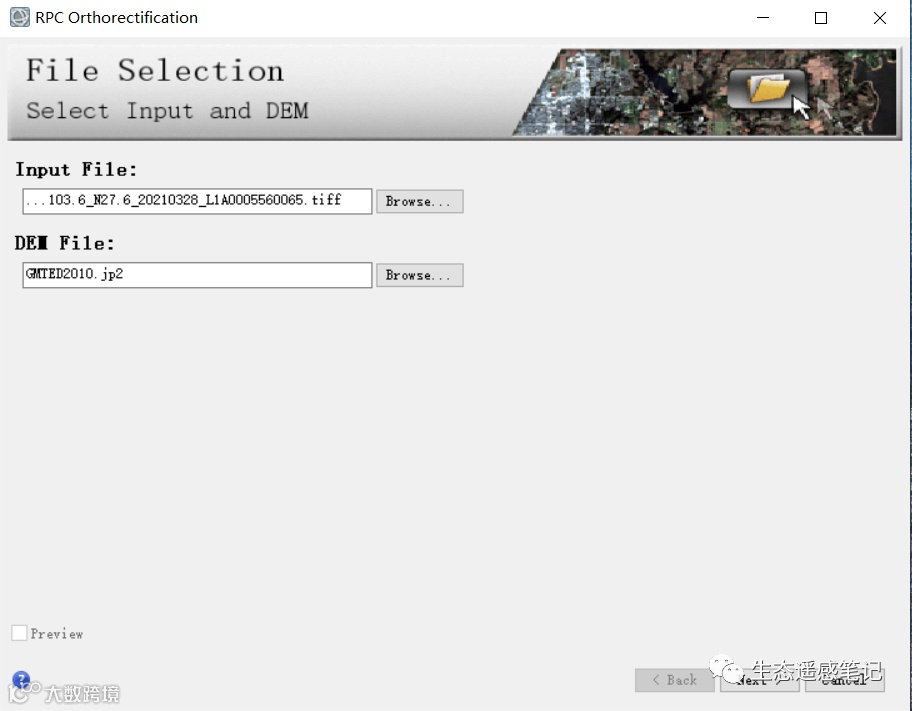

（1）Toolbox里搜 RPC Orthorectification Workflow输入上步加载进来的影像，点击Next：

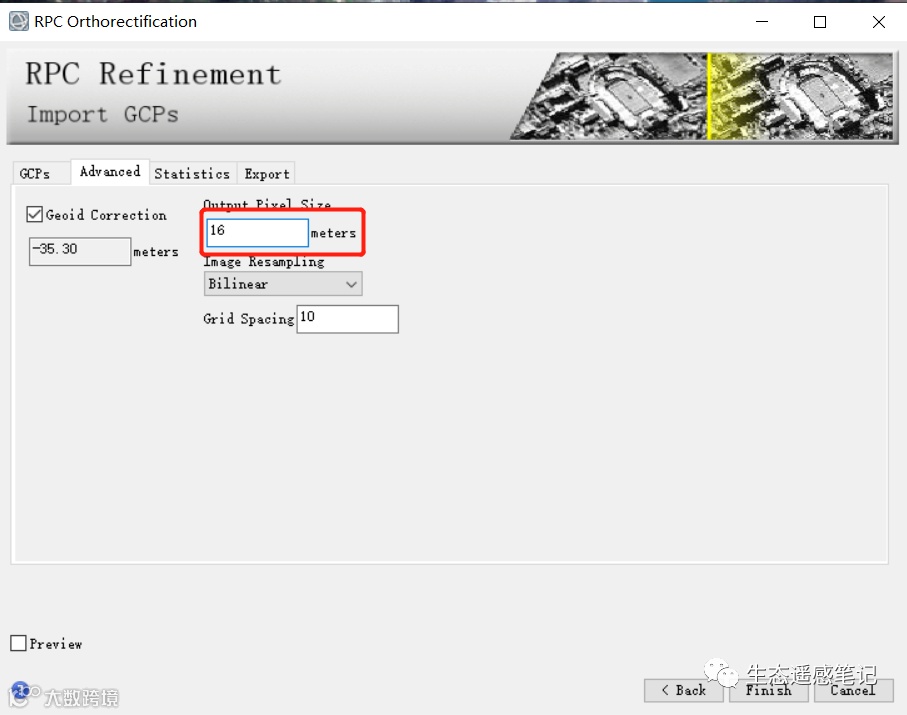

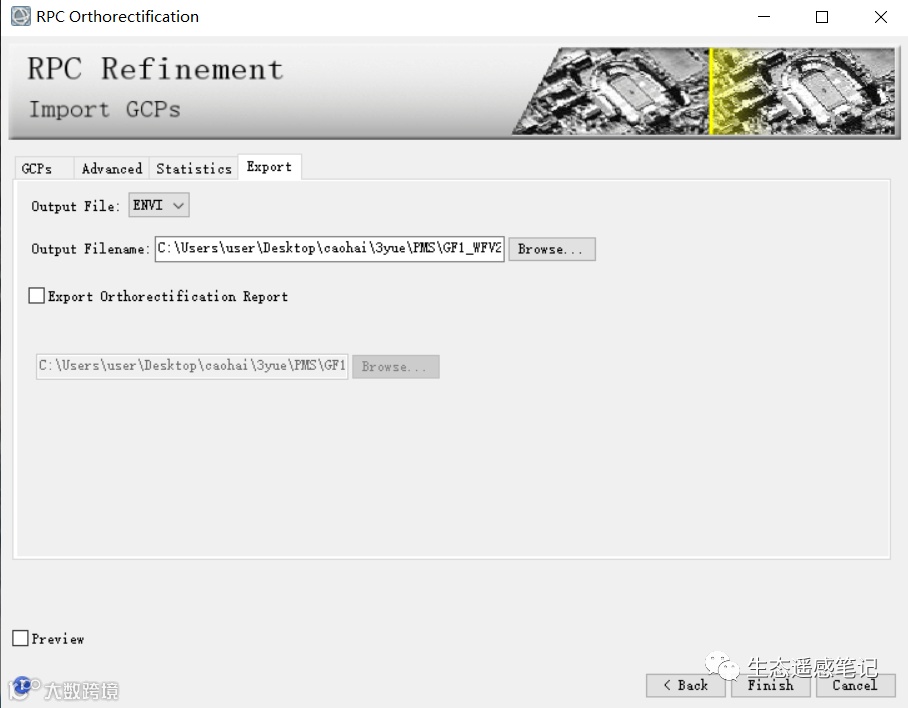

（2）Advanced 中 Output Pixel Size输入16，Export输出路径及文件名，点击Finish：

注意：①高分一号卫星搭载了两台2m分辨率全色/8m分辨率多光谱相机（PMS），四台16m 分辨率多光谱相机（WFV），所以输出分辨率16；②建议输出位置最好不要带中文，文件名加上后缀.dat，这是ENVI文件标准格式，以防错误。

三.感兴趣区裁剪

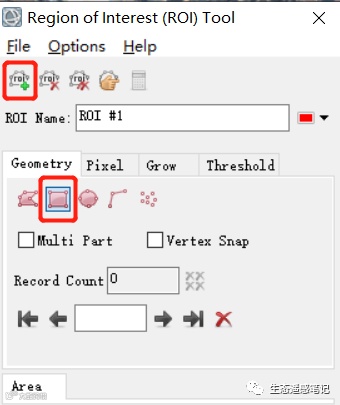

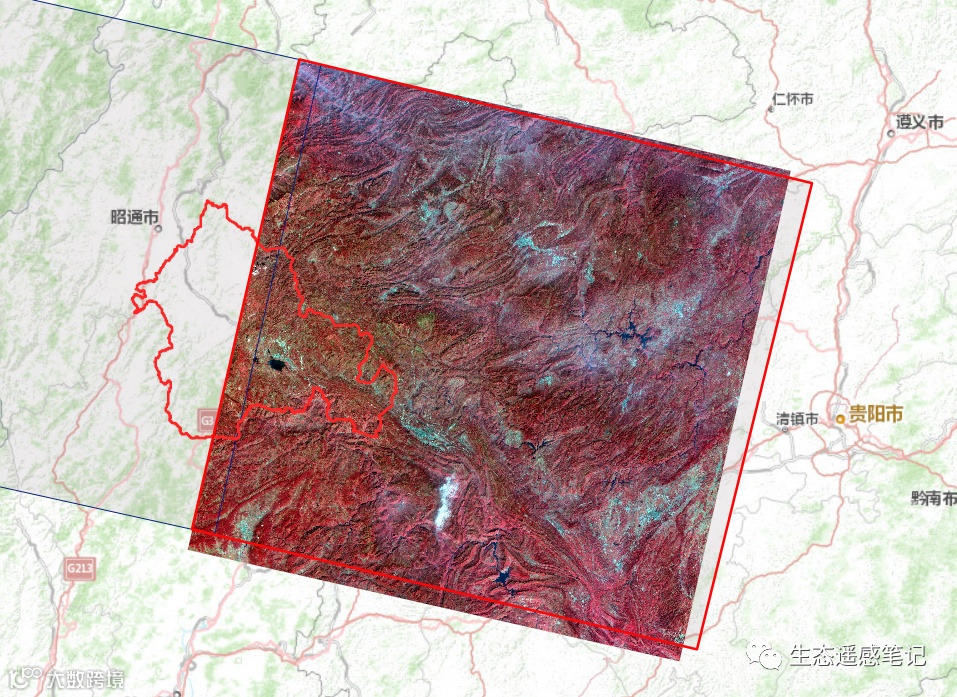

1. 打开ROI工具，添加感兴趣区ROI #1，选用边框形式进行裁剪：

2. 双击裁剪后的区域：

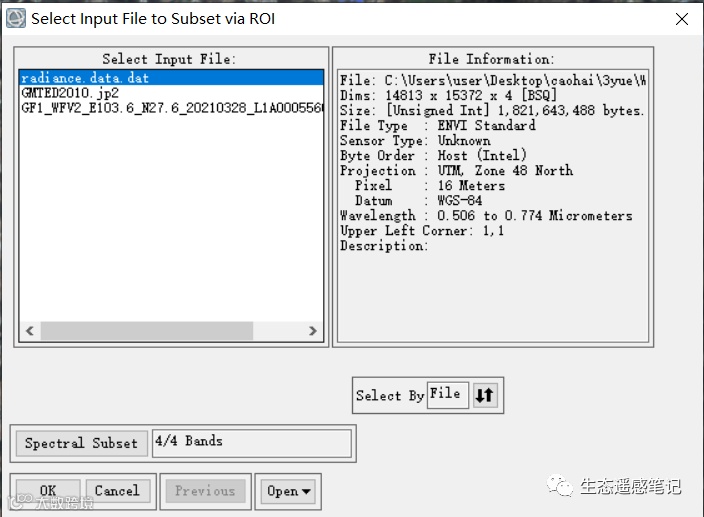

3. 打开Toolbox/Subset data from ROIs，选择被裁减即正射校正的影像，点击OK：

4. Select Input ROIs选择感兴趣区ROI #1，Mask pixels outsides of ROIs选择Yes，Mask Background Value输入0，选择输出路径及文件名，点击OK：

四.ArcGIS手动矢量化

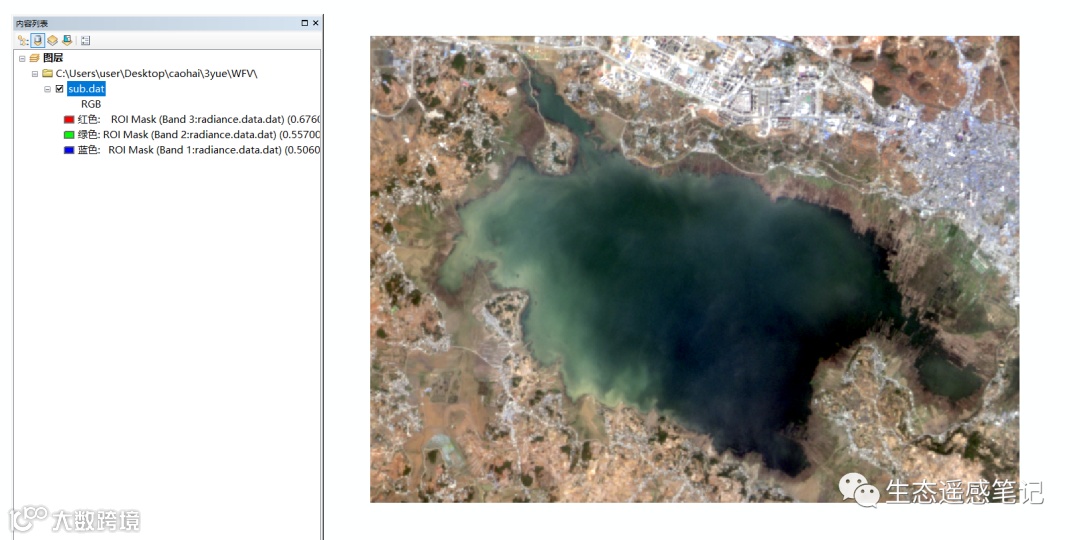

1. 加载裁剪后的影像sub.dat：

2. 在文件夹连接下的该文件下右击新建shapefile文件，要素类型选择面，选择合适坐标系：

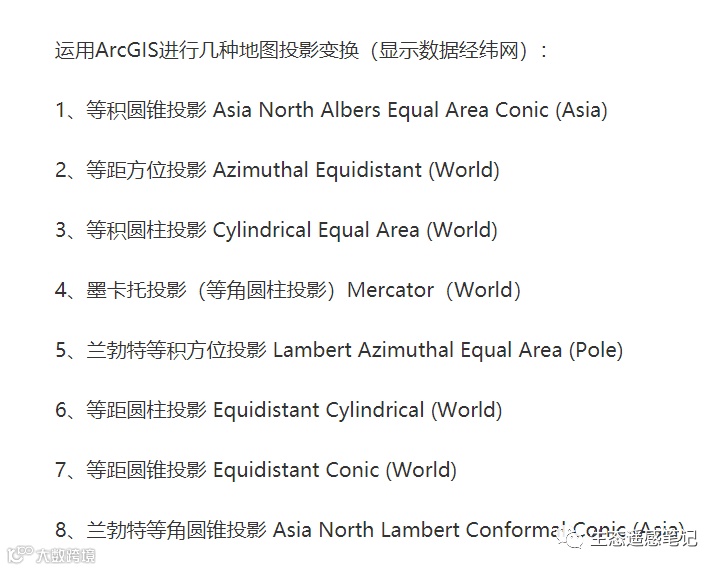

注意：①后续需要计算面积，所以需要选择投影坐标系中的等积投影：

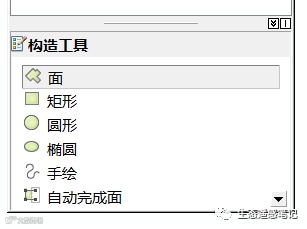

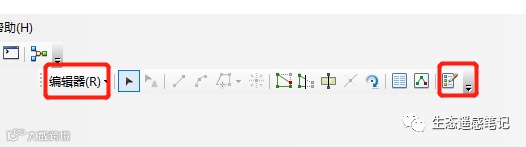

3. 新建面之后，点击编辑器开始编辑，并点击编辑器右侧按钮，创建要素：

4. 构建要素选择面，开始画边界：

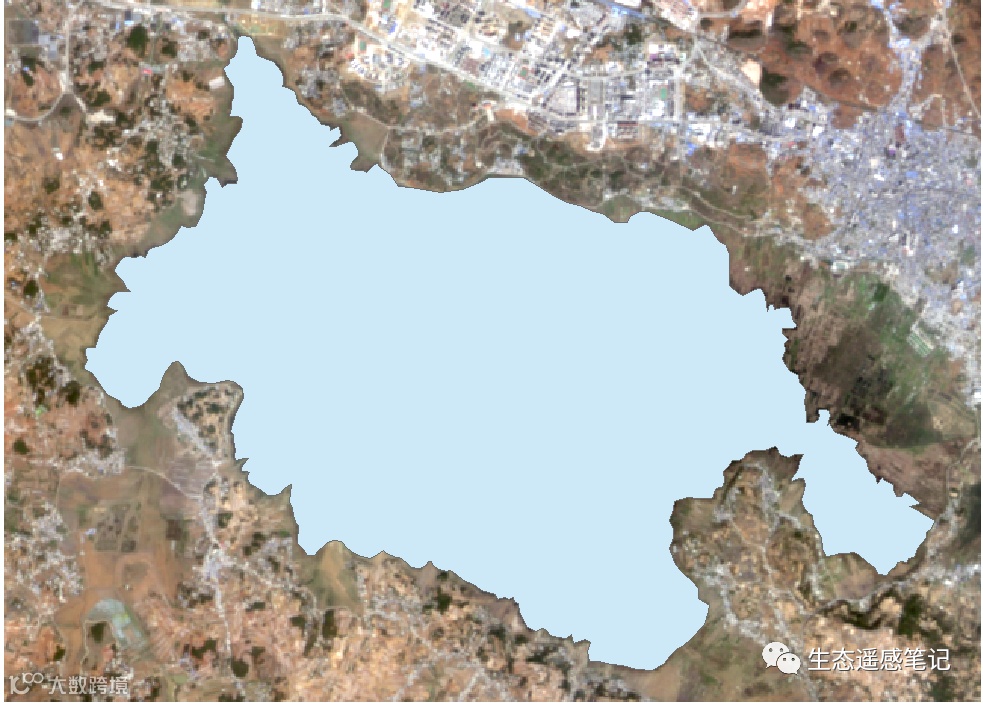

5. 结果如下：

6. 内容列表右击新建面，打开属性表，添加字段，确定：

7. 右击新建字段Area，计算几何，坐标系选择一开始的等积投影，单位根据需求选择，确定即可计算面积。

- END -
