项目背景
Project background
1 项目介绍
为呼应香格里拉市“十三五”综合交通运输规划，当地政府及各相关部门随即 开展对本项目的建设，以完善香格里拉市综合交通运输网络体系。本项目路线将贯通 G214 线和 S226 线及金江公路，沿千湖ft风景区到金江镇之间形成一条集交通、旅游兼并消防功能于一身的次干线公路。
2 测区基本情况
测区长度：70km
测区面积：40k㎡
测区内植被覆盖率高。高差在2200米左右
3 甲方需求及用途
1：2000地形图，用于辅助施工设计
4 项目难点
高差大、植被茂密、交通不便、有些区域无网络覆盖。雨雪天气频发
无人机航测优势
Aerial Superiority of UAV
●M300RTK具有仿地飞行功能，解决高落差作业难题
●M300RTK搭载禅思L1，准备时间短，作业效率高，对起飞场地没太多要求
●大疆智图强大的处理能力确保及时提交成果
●L1后差分处理在无网络覆盖得情况下也能获取高精度得点云数据

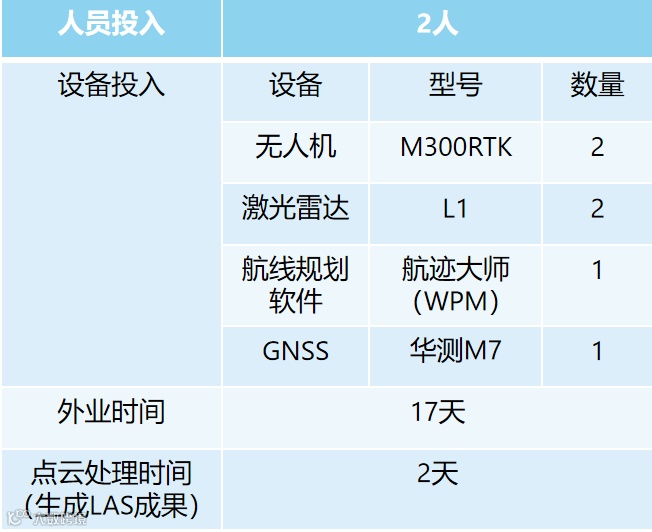

作业设备
Working Equipment

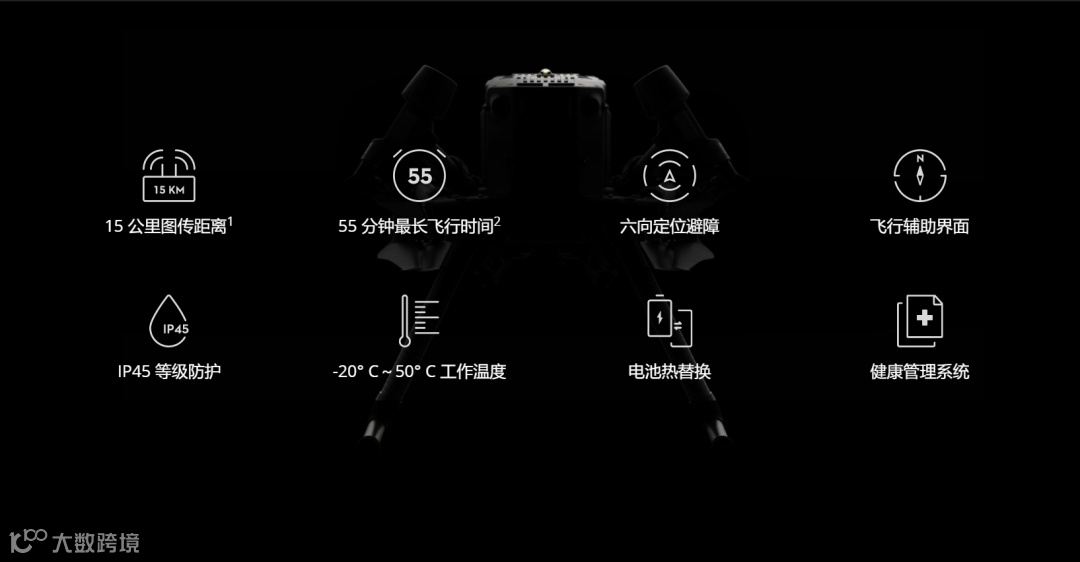

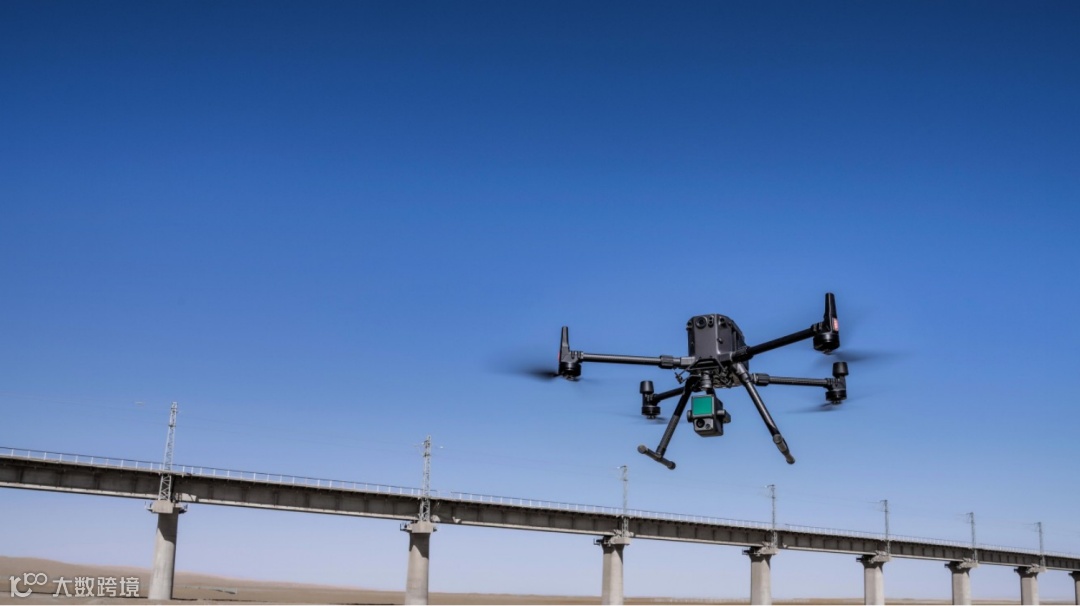

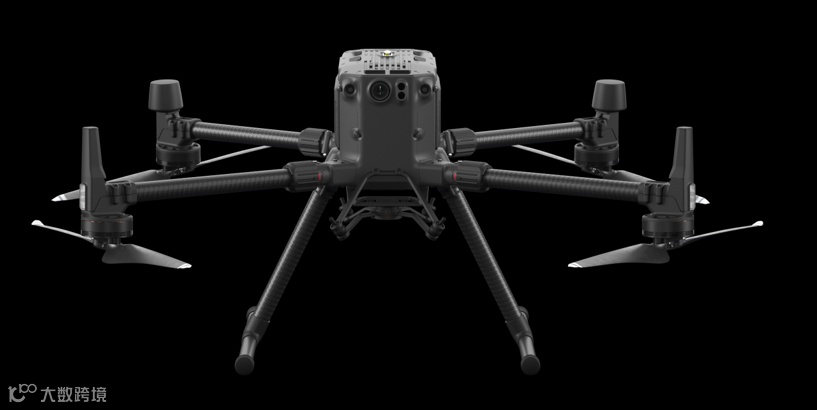

无人机：大疆经纬M300RTK

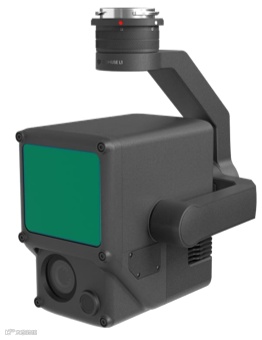

激光雷达：大疆禅思L1
一体化集成
激光雷达、测绘相机、高精度惯导
高精度
高程精度5cm/平面精度10cm
高点云密度
有效点云数据率240,000点/秒
实时真彩色点云
可实时显示与测量
建模软件：大疆智图

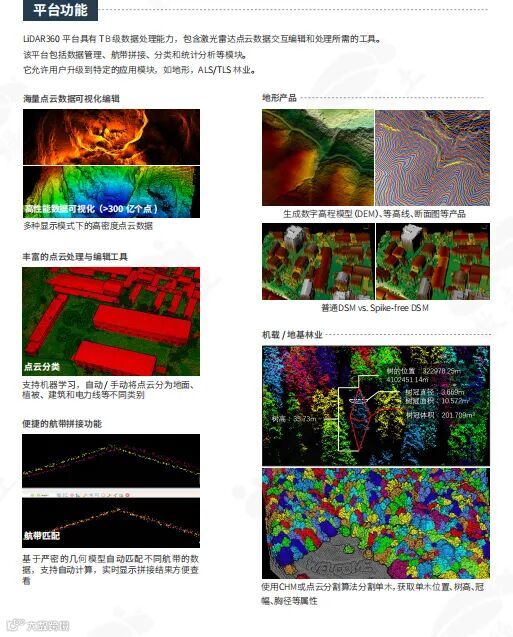

雷达数据处理软件：LIDAR360

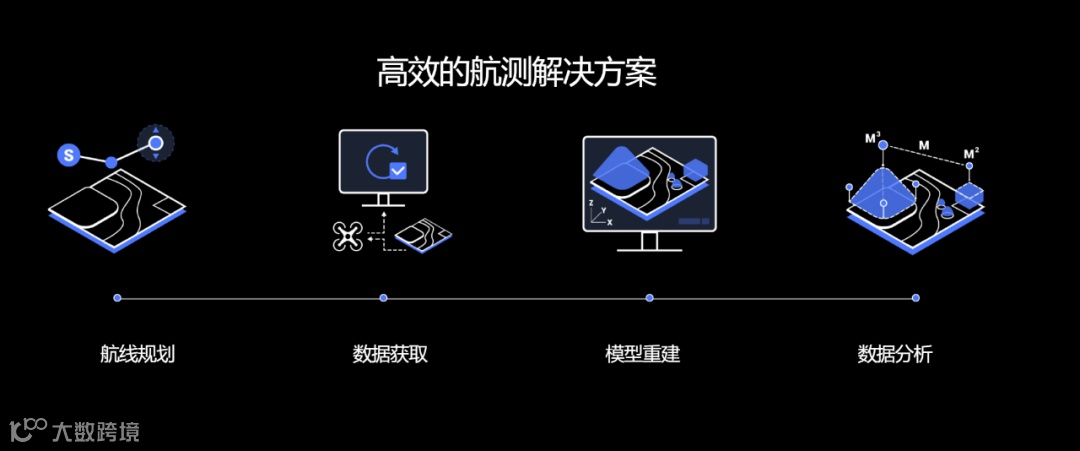

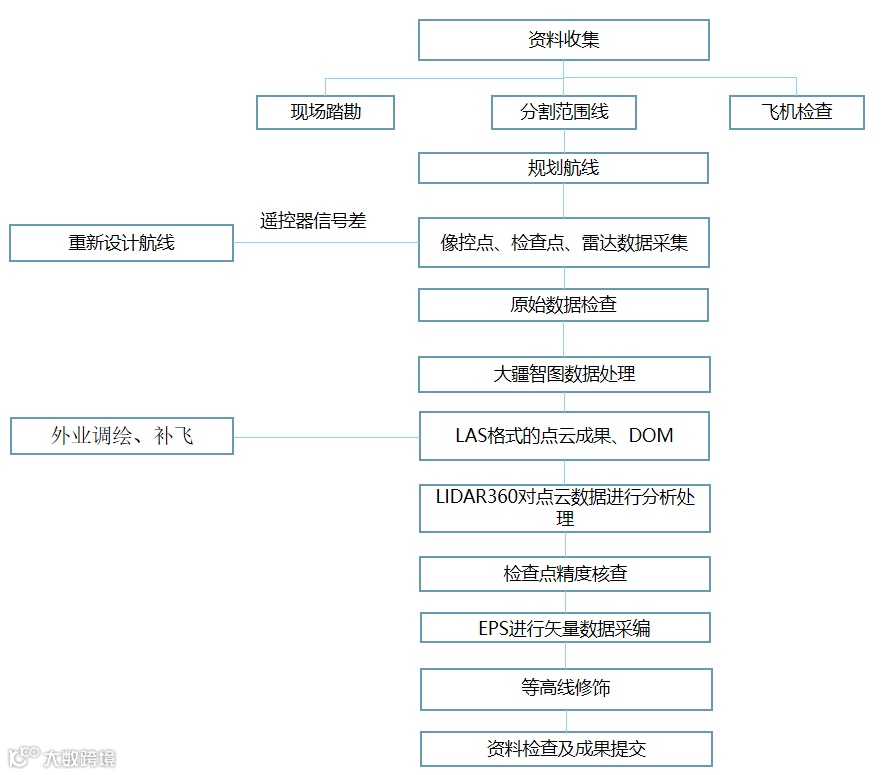

工作流程
Work Flow

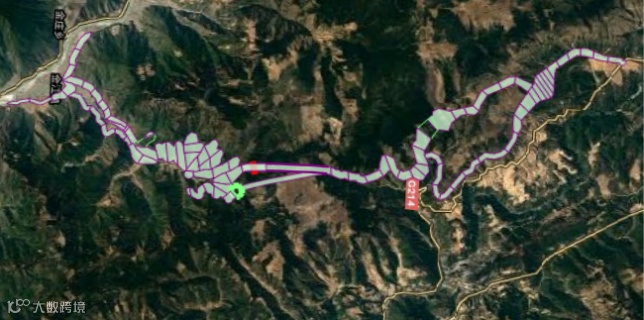

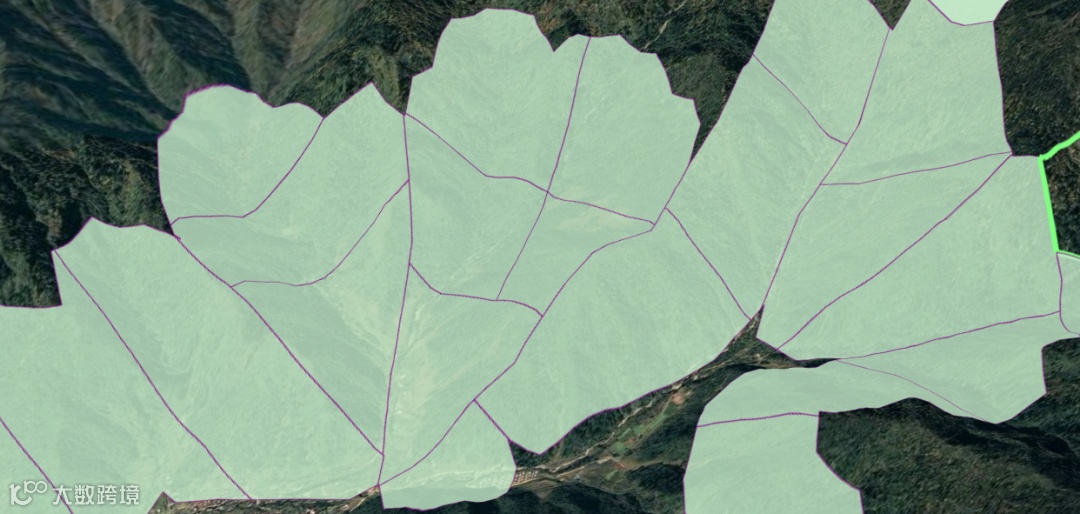

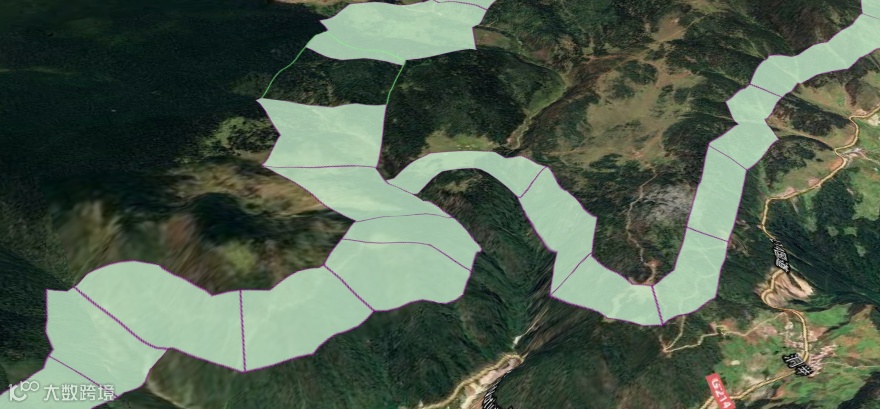

1 区块分割
分割范围线：依据M300RTK限远8KM，限高1500米（离机场50km以上），山脊线，交通等进行分块，总计100块。

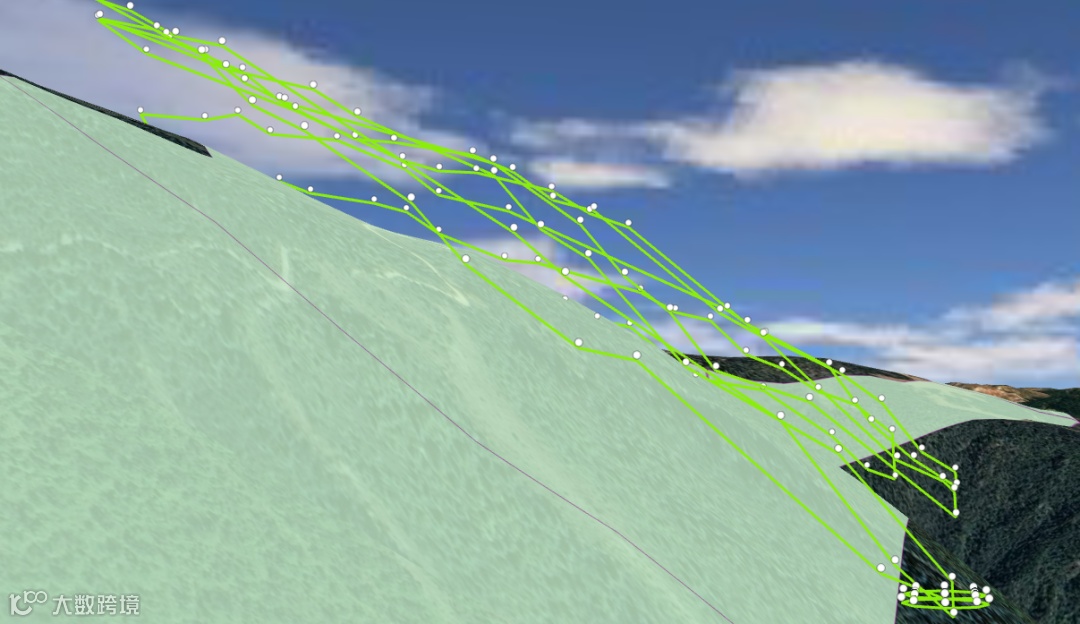

2 航线规划
用大疆自带的建图航拍及航迹大师（WPM）软件的雷达航线规划航线。
航飞参数：
航 高：80-120米（视现场情况决定）
飞行速度：6m/s-8m/s（视现场情况决定）
重 叠 度：50%
扫描方式：重复扫描
回波次数：3回波
真彩上色：开启

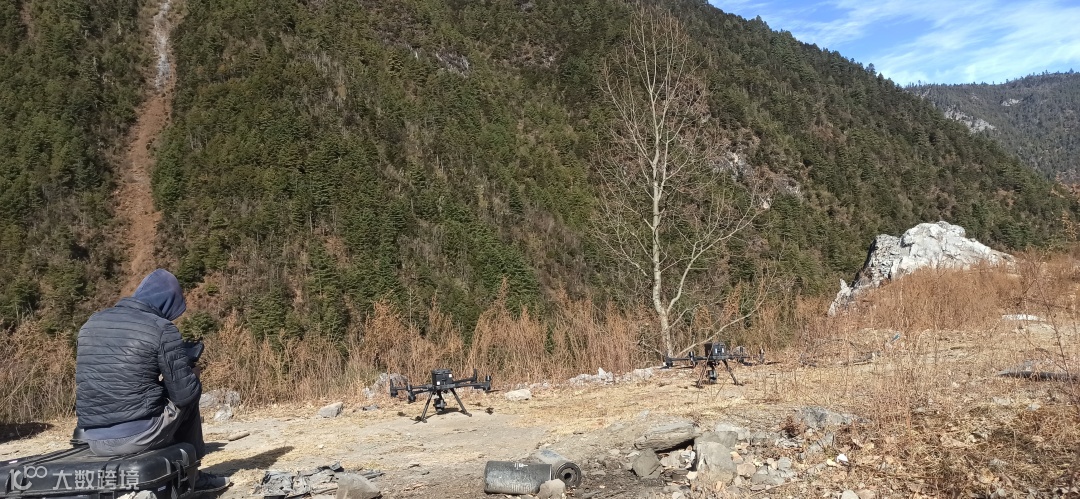

3 雷达数据采集

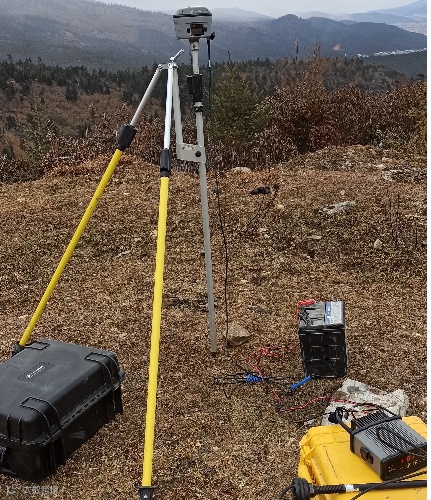

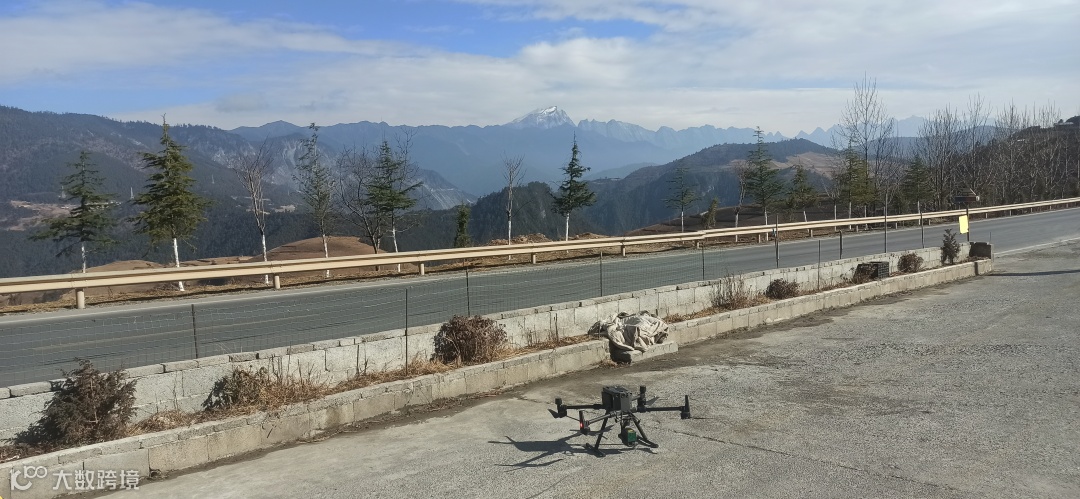

后差分基站数据采集

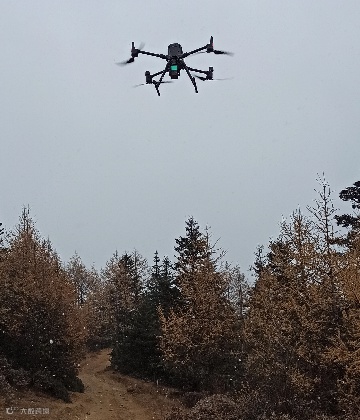

L1雪中飞行

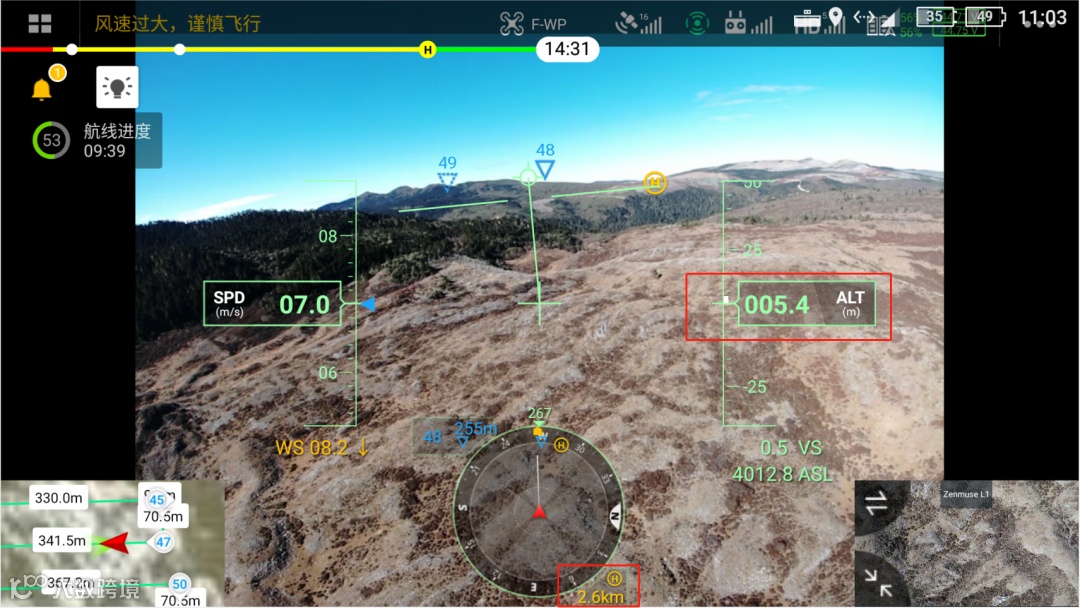

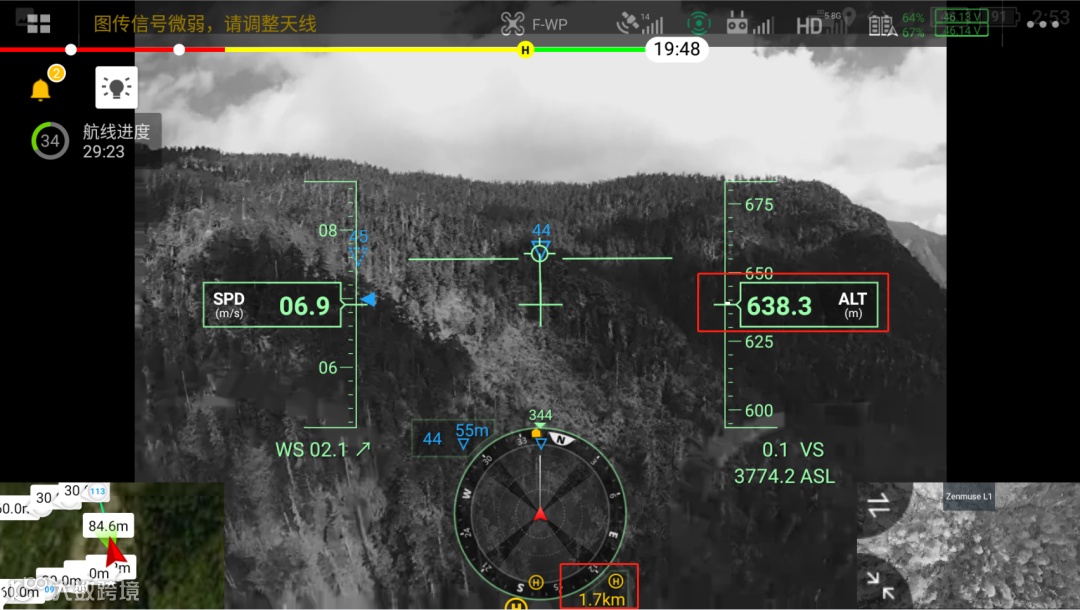

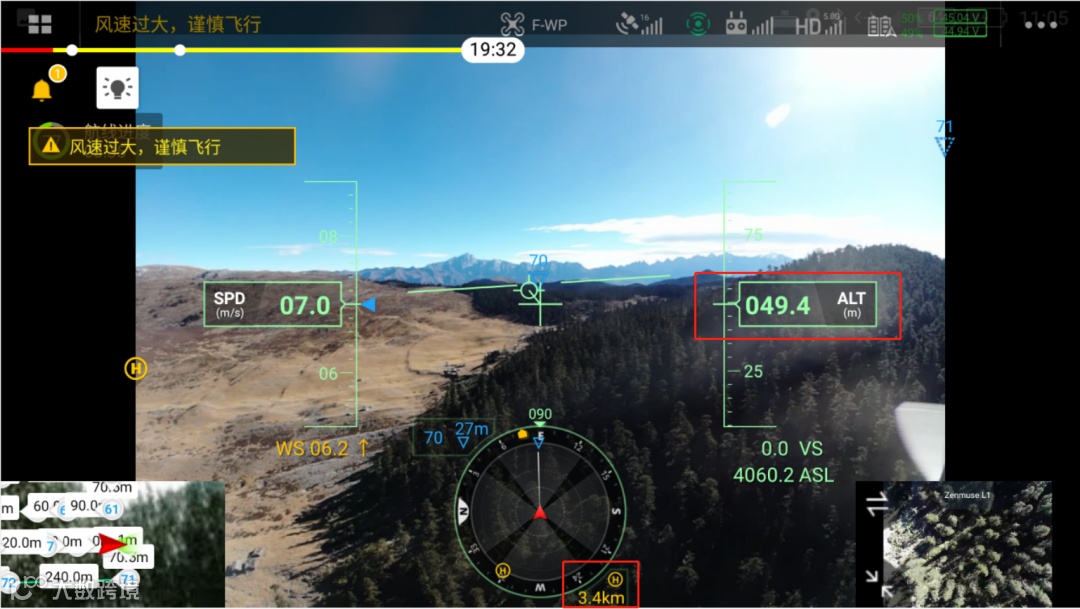

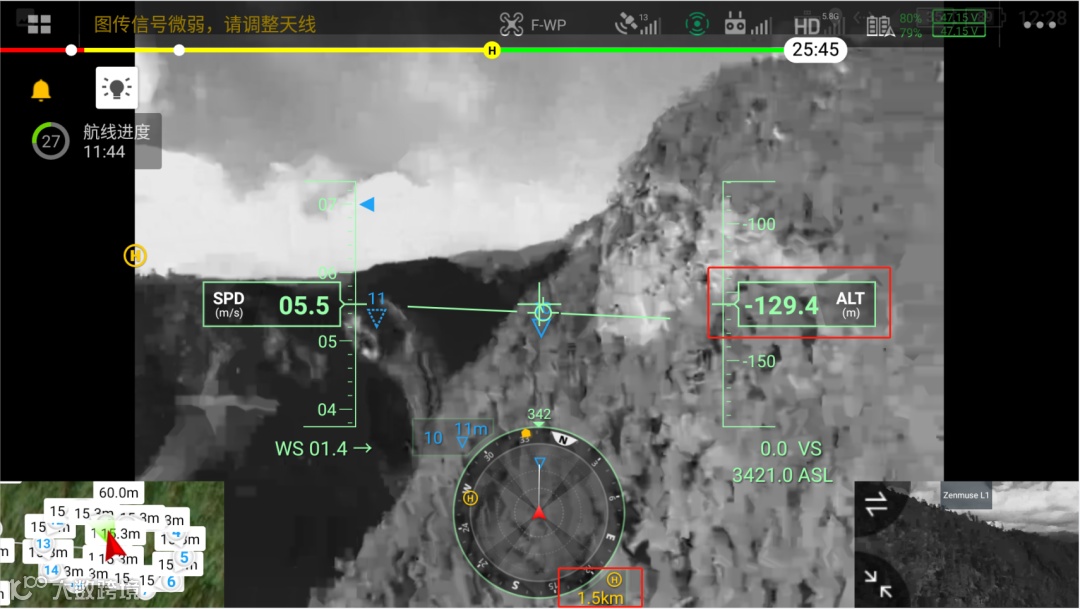

现场作业截图、录屏
Screen Capture And Recording Of Field Work

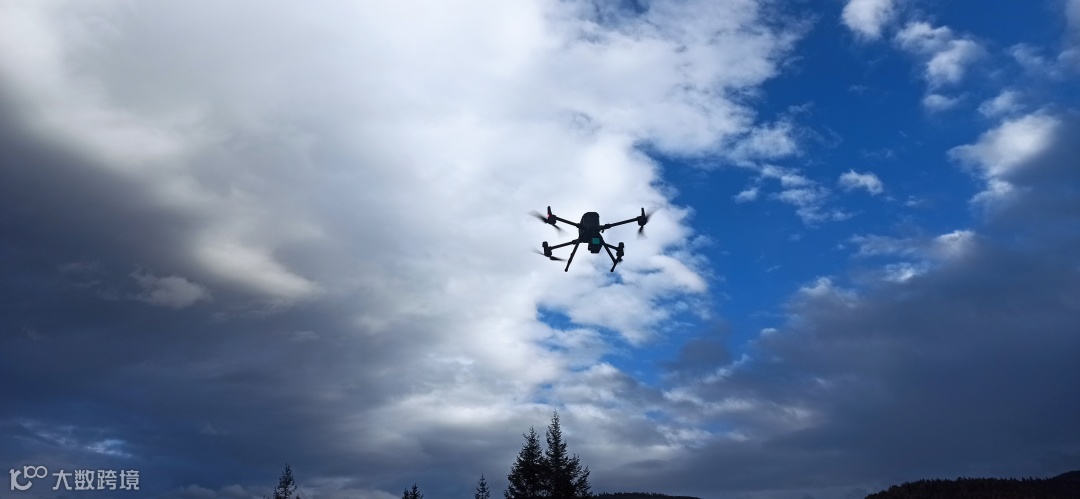

M300RTK强大的性能展现的淋漓尽致
悬崖
金沙江

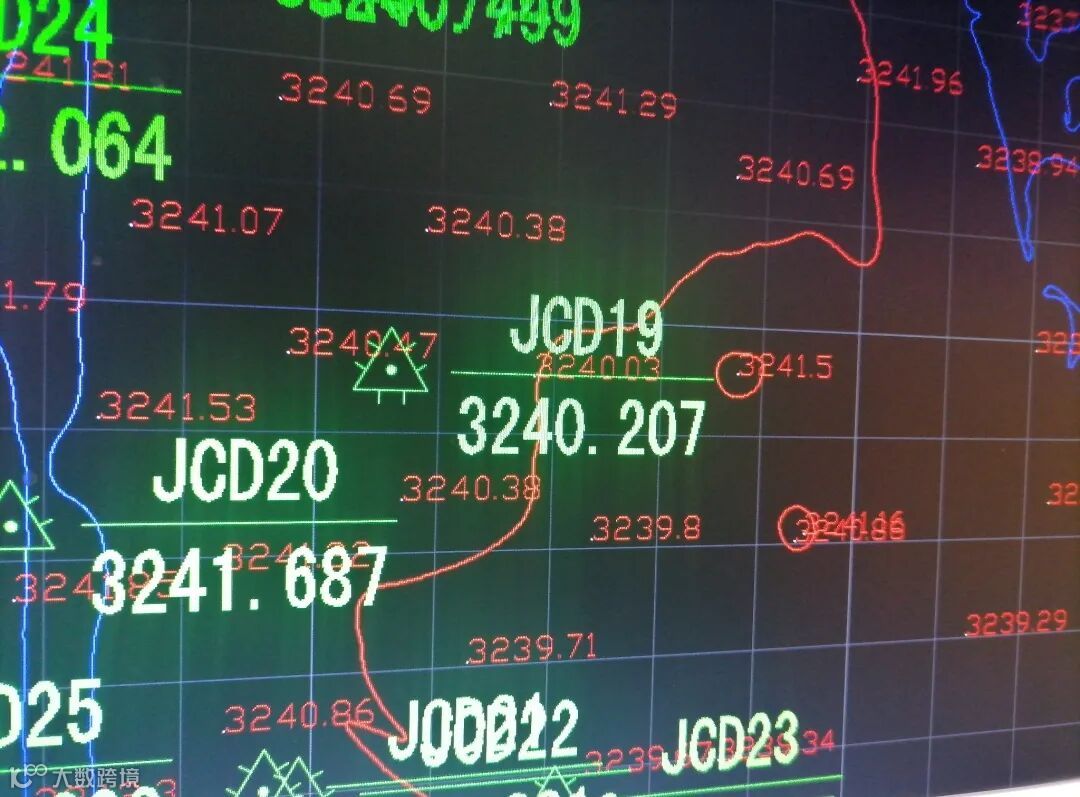

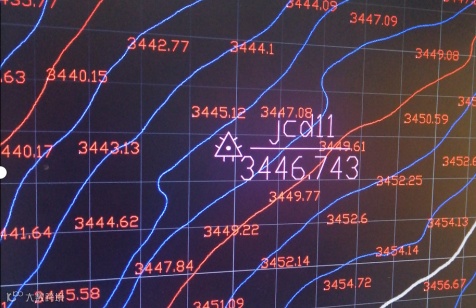

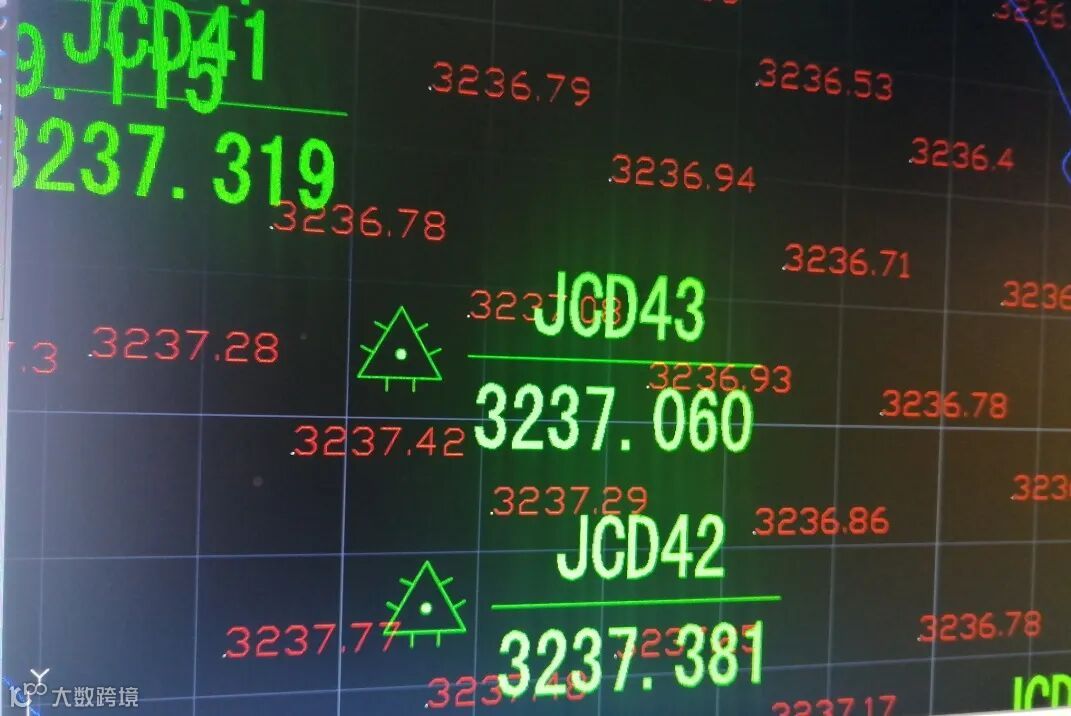

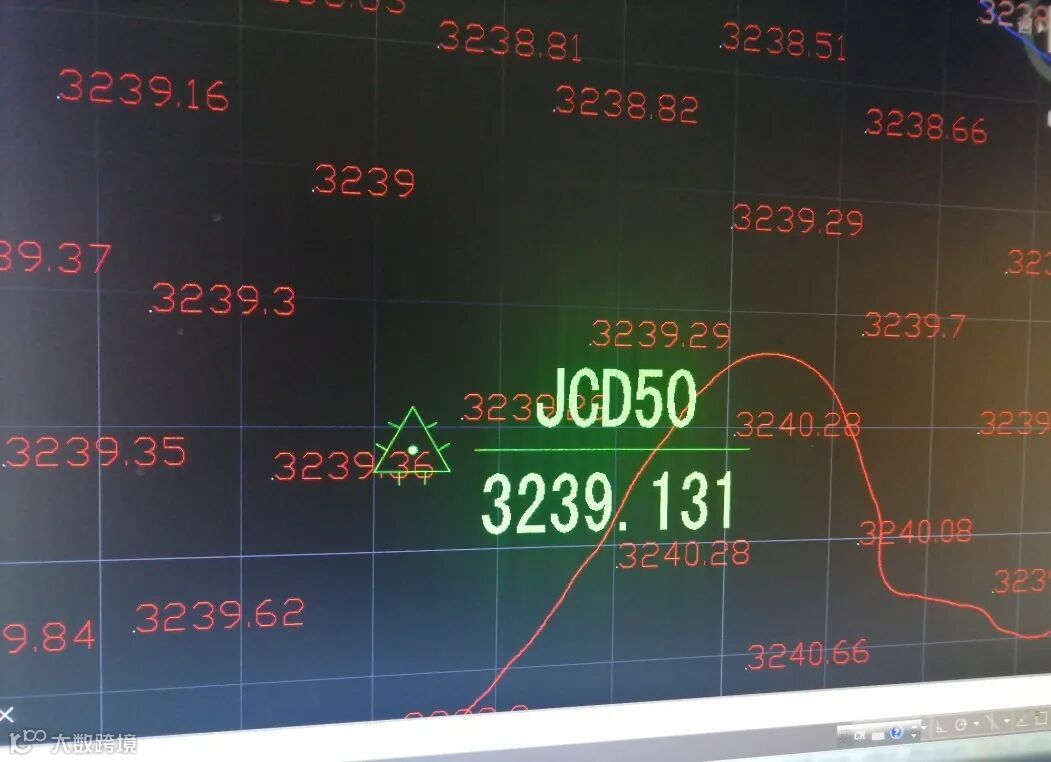

精度检查
Accuracy Check
通过对比，数据成果可以达到甲方的要求。
成果如期交付，甲方对作业效率和成果精度表示认可。

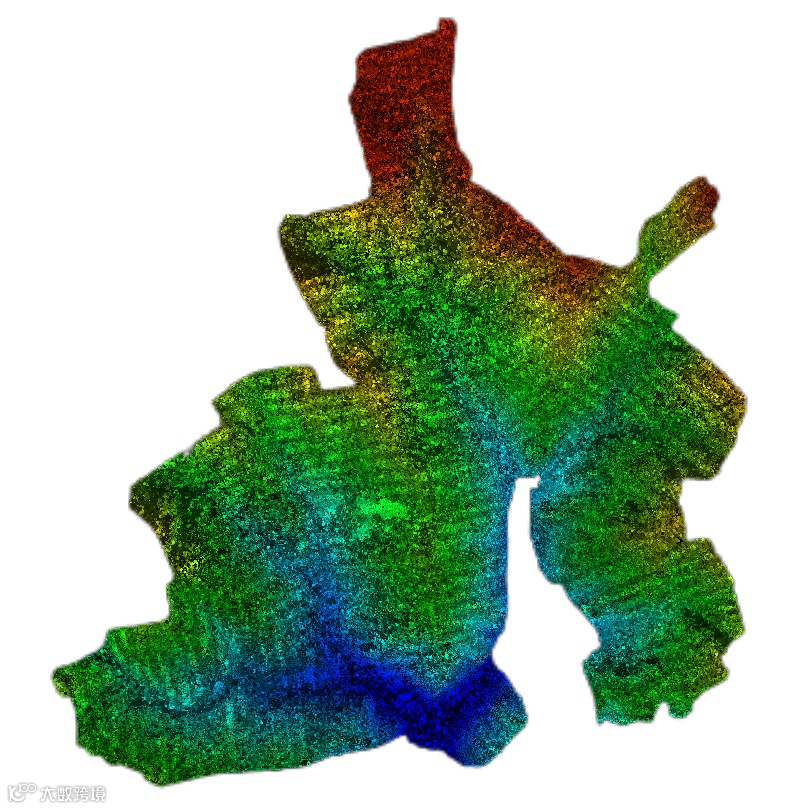

成果截图
Screenshot Of The Results

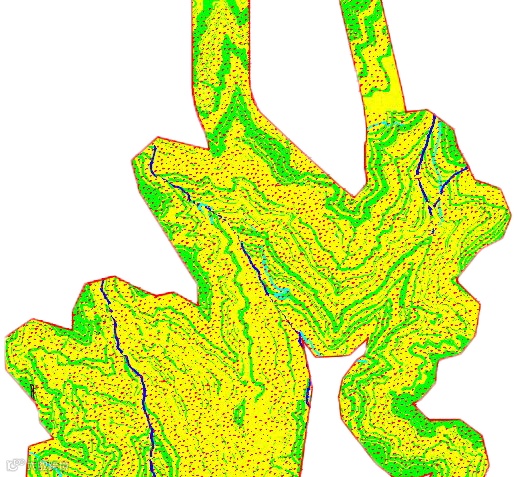

部分成图
成果录屏
Production Screen
部分成果录屏
文章授权转载： 新坐标无人机
