平面图的水景，用ArcMap做的么？

之前在“制图技巧”专辑中分享了一些

平面方案的GIS绘图操作，

然后有同学就好奇

水景如何绘制？

这不，别眨眼，它来了——

第一步—绘制水面及边界线

这一步是后续绘图的基础。

首先，通过矢量化的办法绘制出湖泊的面状数据，或者你有现成的湖泊面状数据那是最理想的啦，然后，利用“面转线”工具，将面的边界转为线状的数据。

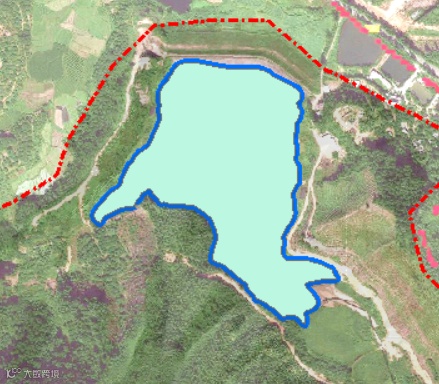

也就是说，这一步完成后，起码要有两个数据，即：水面的面状数据，水面边界线的线状数据（不要问我这个线有啥用哈，后面你就知道了）。

第二步—绘制边界阴影效果

这一步就要用到水面边界了哈，主要是要绘制下水面边界的阴影，目的是让水体边界看起来更加逼真一些。

首先要线状的边界数据转为“制图表达”，注意，线状数据必须是要素类数据哦！

然后，在制图表达中，添加“偏移切线”，进行偏移距离即颜色的设置：

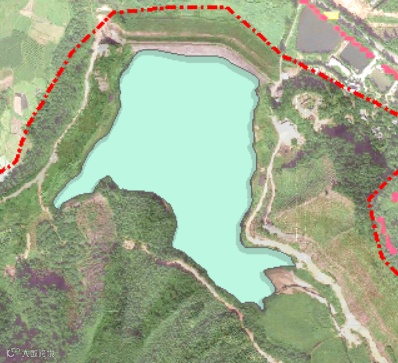

然后再调整下透明图即可：

这里要说明下，在设置偏移距离的时候，大家要考虑到与图纸的整体阴影方向一致哦。

第三步—绘制水面效果

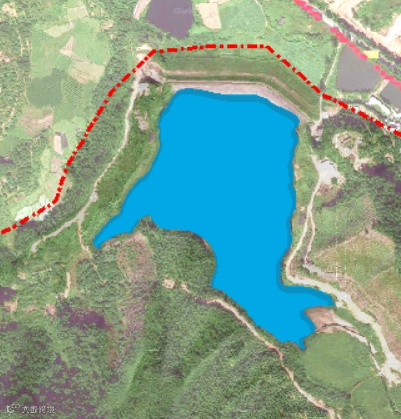

水面也是需要效果的啊，单纯的设置个蓝色是不行的，起码在追求尽善尽美、精益求精的小飞飞面前是不行的，例如这样——

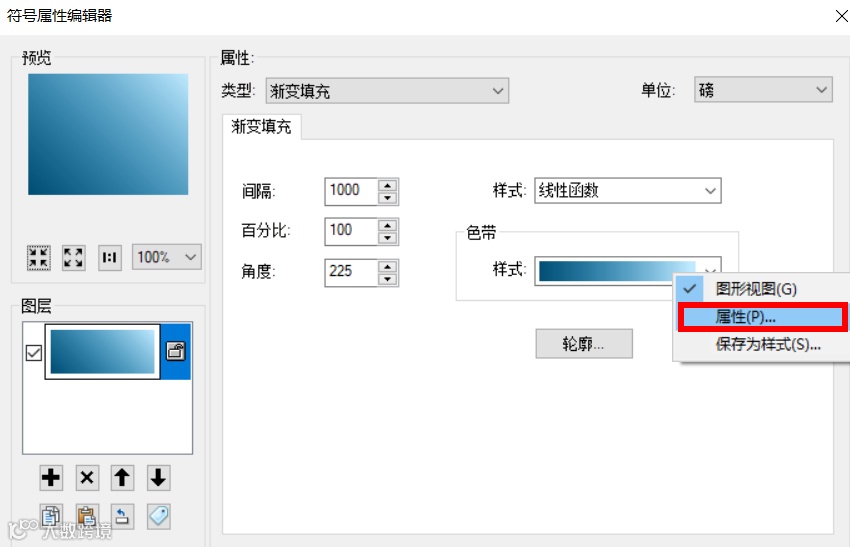

所以，我们要设置下水面的效果，打开水面那个面状数据的符号系统，然后点击编辑符号，进入对话框后选择渐变填充（注意这几个黑体字哦）——

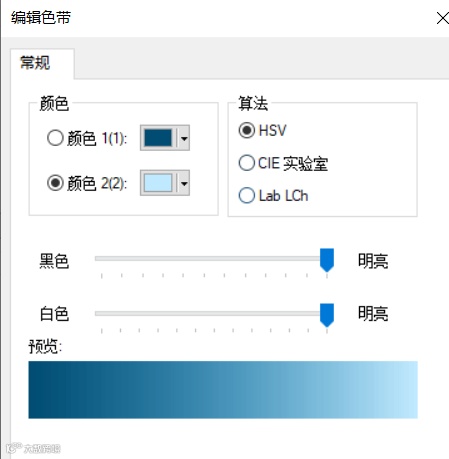

间隔要设置的大些，不然纹理很明显，角度的话，还是要考虑图纸整体的阴影效果进行设置，接着，右击样式，点击属性去设置颜色——

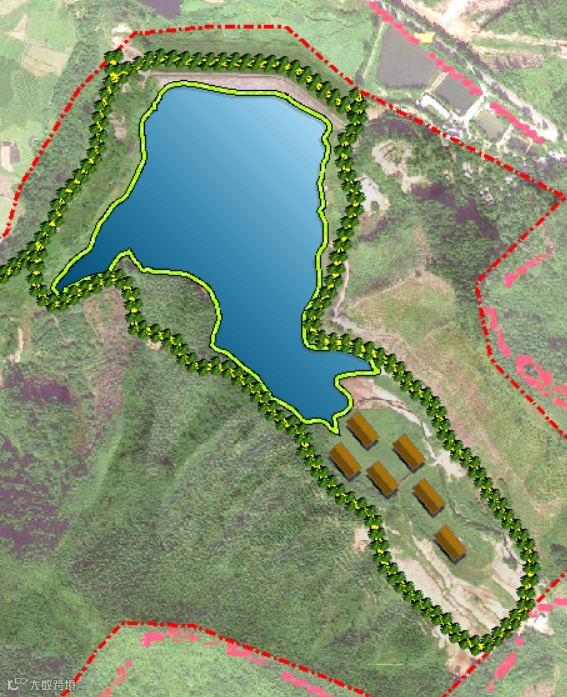

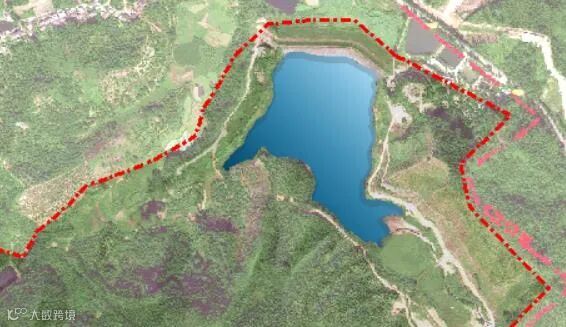

数值和颜色都设置完成后，水面效果就差不多了——

第四步—周边环境整饰

本真尽善尽美和精益求精的原则，还要对周边环境进行整饰——

例如，添加一条环湖绿道，具体方法可以参照下这篇文章：《线状路网绘制》（直接点击即可跳转）；

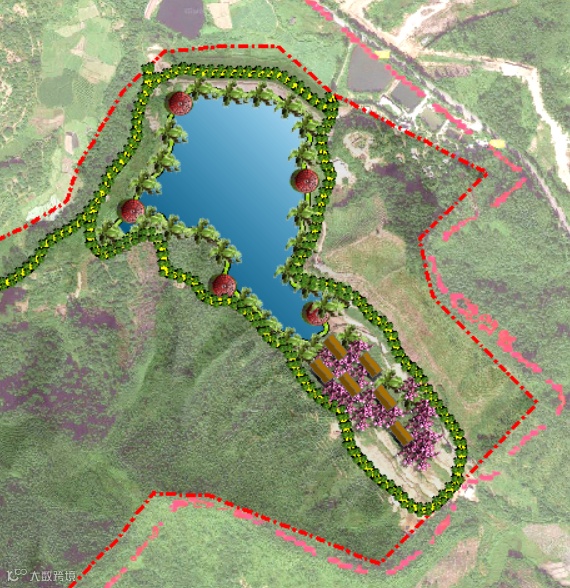

然后，添加些植被和休憩站点等，核心操作就是在图上画点，然后设置对应的符号即可，操作方法可以看下这篇文章：《行道树（植被）绘制》（直接点击即可跳转）。

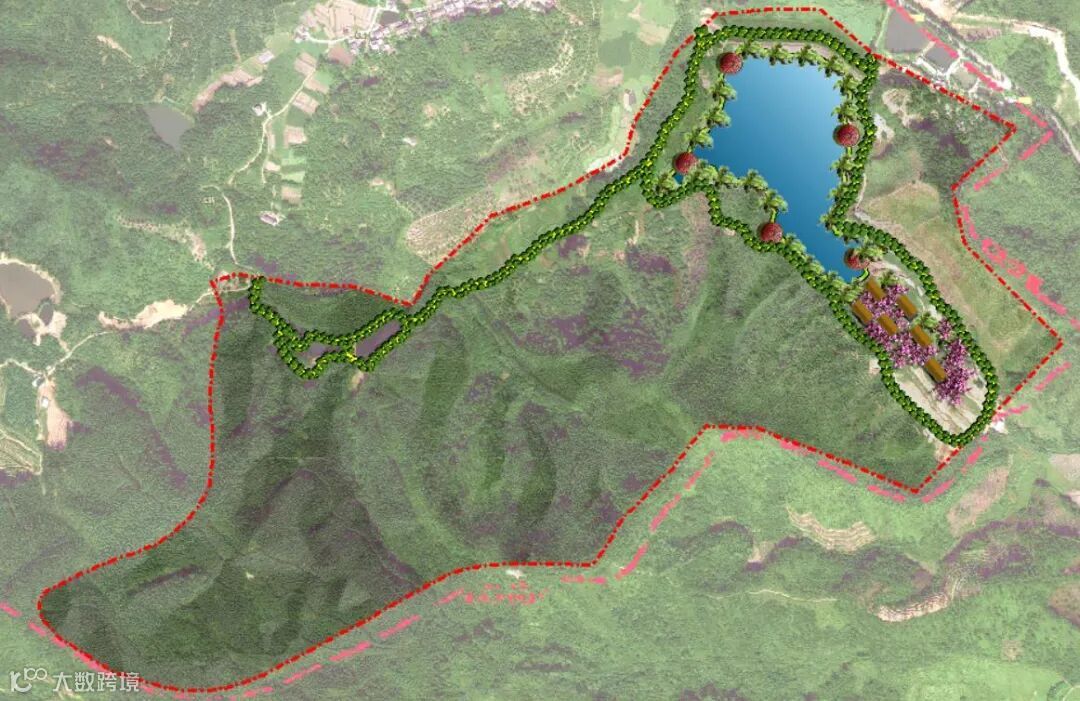

然后，可以了，至于好不好看，大家可以根据自己的绘图需要，调整颜色和素材。
