前几天工程首席打来电话
要求统一黑土地地表基质数据库内容
于是昨天下午 我安排了一场答疑会议
现将会议内容与
最近各项目组咨询的问题做个梳理
野外项目组人员可以进一步了解
一、多源异构数据转换问题
地调局单位常用DGSS做调查
而项目上收集数据大多是Arcgis格式
这就需要数据转换
关于多源异构数据转换讲过很多
今天文章在谈一次
我对这两类GIS坐标特点的理解
首先Arcgis，它是基于实际坐标显示的
在与其他软件交换格式时
需要投影到实际坐标（度或者米）
而且最好不要附加代号什么的
比如我国中大比例尺投影的
高斯克吕格投影就有代号坐标（X前加两位代号）
这个后面会有案例详细说明
Mapgis67同样是GIS
肯定也是基于实际坐标显示的
由于它更注重作图（Arcgis能做的更多）
Mapgis67在野外调查工作强调比例尺多一些
所以也就有了独特的投影变换概念
Mapgis常用投影变换分两种
一种是不同椭球体之间的转换
这个需要转换严格
另一种是同一椭球体同一基准面转换
比如实际坐标（1:1米）转1：5万毫米坐标等
Mapgis不同比例尺之间的投影，理解起来相对简单
就是在实际坐标中乘以比例尺系数（放大或缩小）
没有转换的意思
下面提供一个项目组的案例
（一）ArcGIS转DGSS
宝清项目组问SHP转DGSS
他们做了正确转换
但转换后图形不在空间位置上
什么原因？
拿到他们的数据后
我发现原始数据有带号的投影坐标
直接转肯定不对，需要先投影
详细操作参考下面视频
（二）Mapgis转ArcGIS
数据转换注意要点同Arcgis转Mapgis
需要额外注意的是
在Mapgis平台中要先去除比例尺
方法：投影变换
可以投影成实际坐标，以米为单位
可以是地理坐标，以度为单位
注意是度，不是度分秒
详细操作视频如下
 |
 |

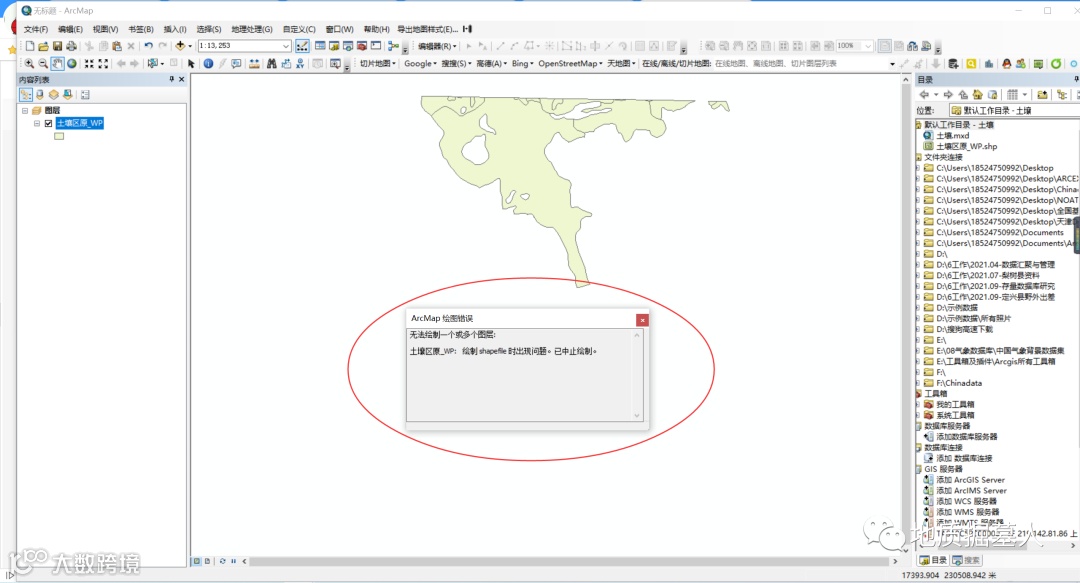

| 1Arcgis无法绘图 |

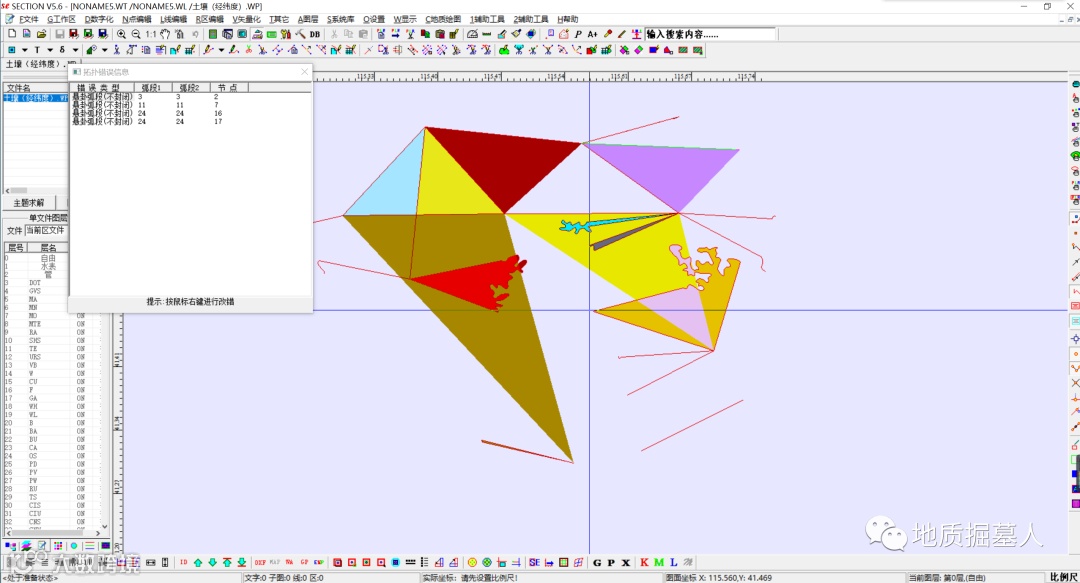

2Section中显示 |
 |
 |
| 3拓扑检查 |
4区有错 |
问题找到了
从数学的角度来讲已经不能再用
建议给线重新拓扑检查
没问题后在拓扑造区
最后顺利转SHP
（二）矢量化时未正确选择坐标
齐齐哈尔项目组问

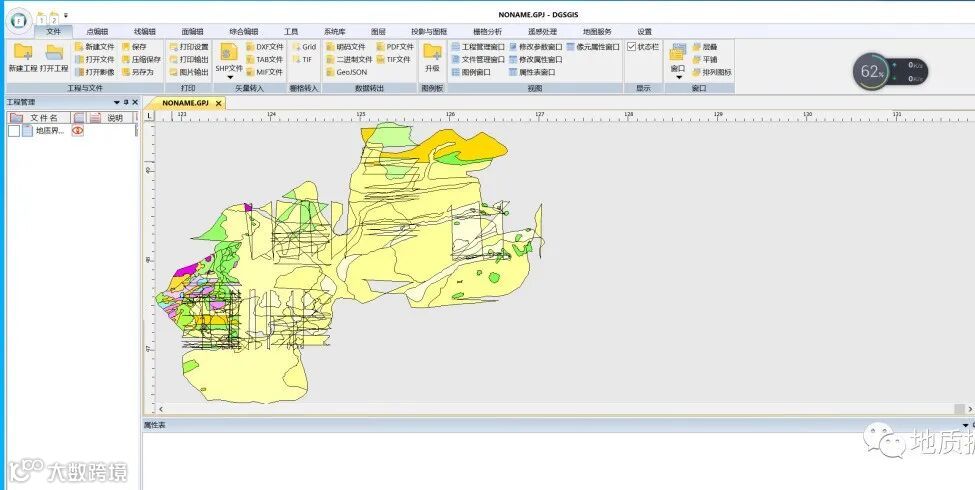

DGSS2000地理坐标转到Arcgis后
与现有县域疆界不重合
也问是不是转换问题
拿到数据后继续分析

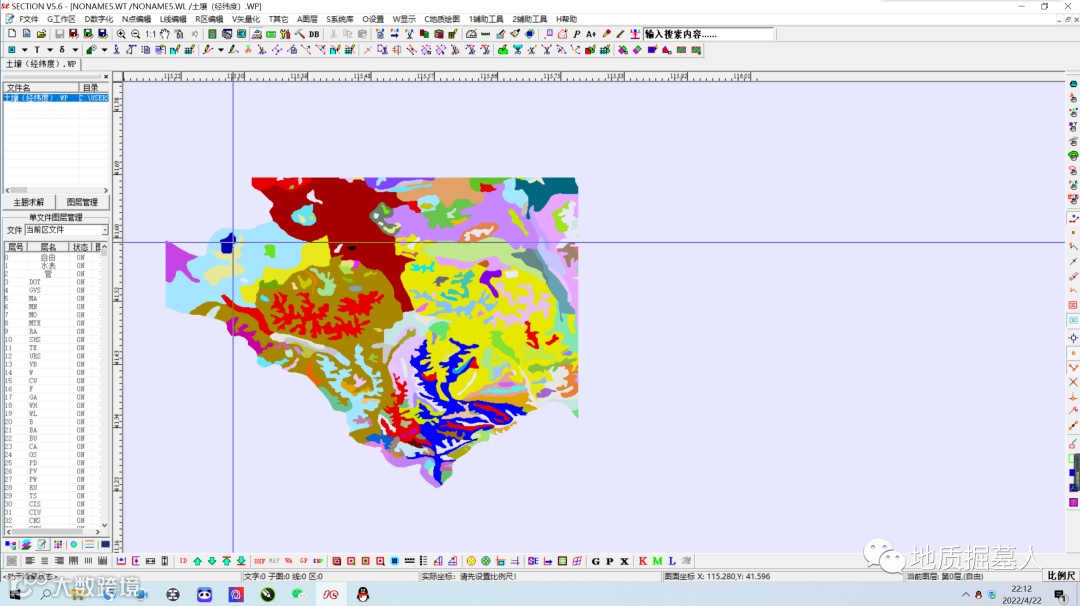

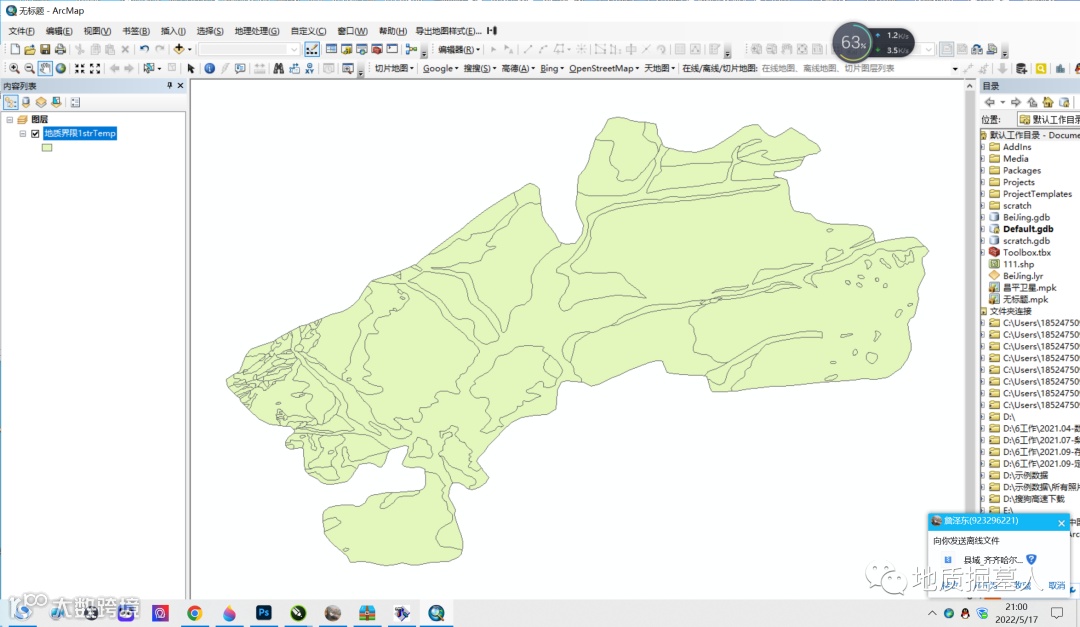

数据转换后正常显示（图1），但不能重合
于是我在Mapgis中先做个正常投影
发现投影后数据错乱（图2）
分析原因
观察矢量后的数据（未做任何投影或者转换）

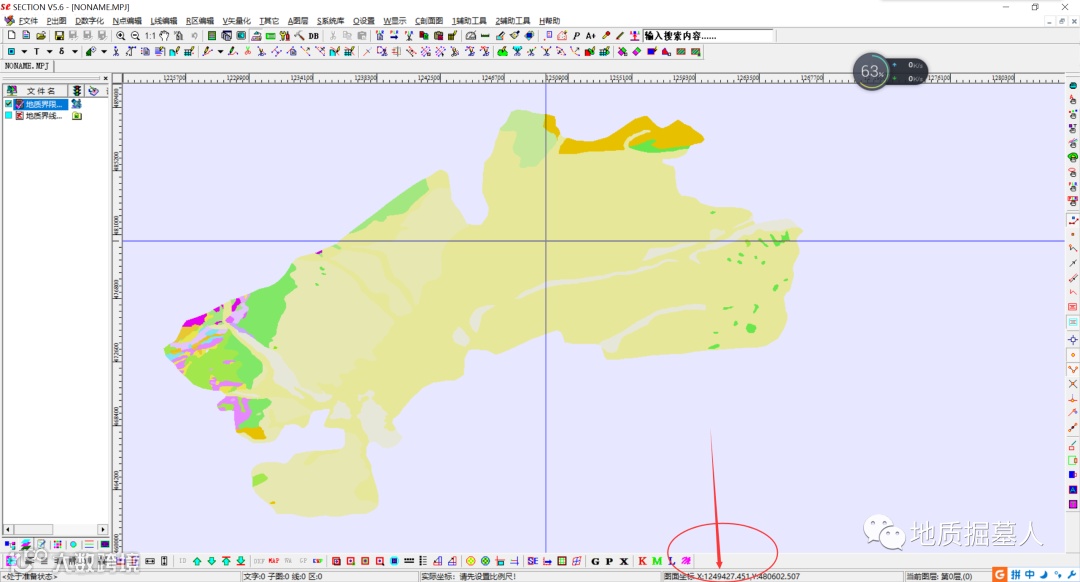

右下角图面坐标显示1249427.451（图3）
分析小数点前有7位
推测可能是度分秒格式（图4）
但是从左数第三位是9
分位不可能超过5（度分秒60进制）
所以结论：
矢量化前未选择坐标，或未选择正确坐标
 |
 |
| 1Arcgis正常 |
2投影乱码 |
|
|
| 3图形坐标 |

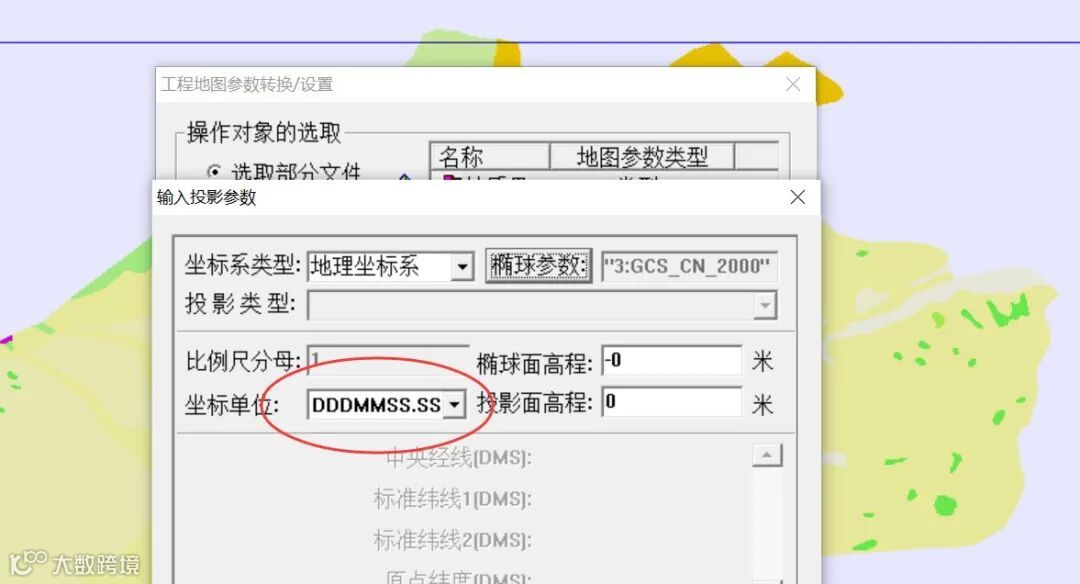

4坐标系 |
找到问题本质
如何规避此类问题
建议做矢量化前
第一步一定要严格定义坐标
矢量化后做拓扑检查
三、DGSS类问题
（一）地表基质如何用DGSS新开项目
丹东项目问非标准图幅如何开展工作
他们使用PRB扩展表模板

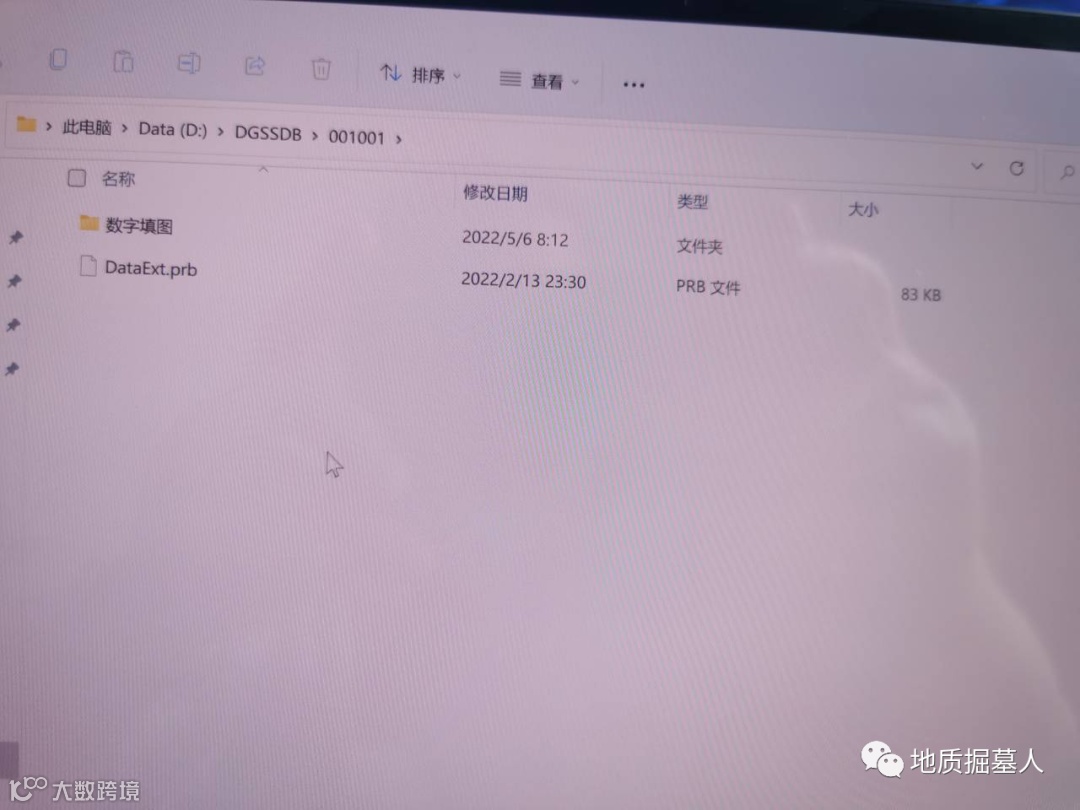

也复制了DataExt.prb（图1）
但导出路线时，没有地表基质的内容
换句话说就是没有自动生成路线号.prb文件（图2）
|
|

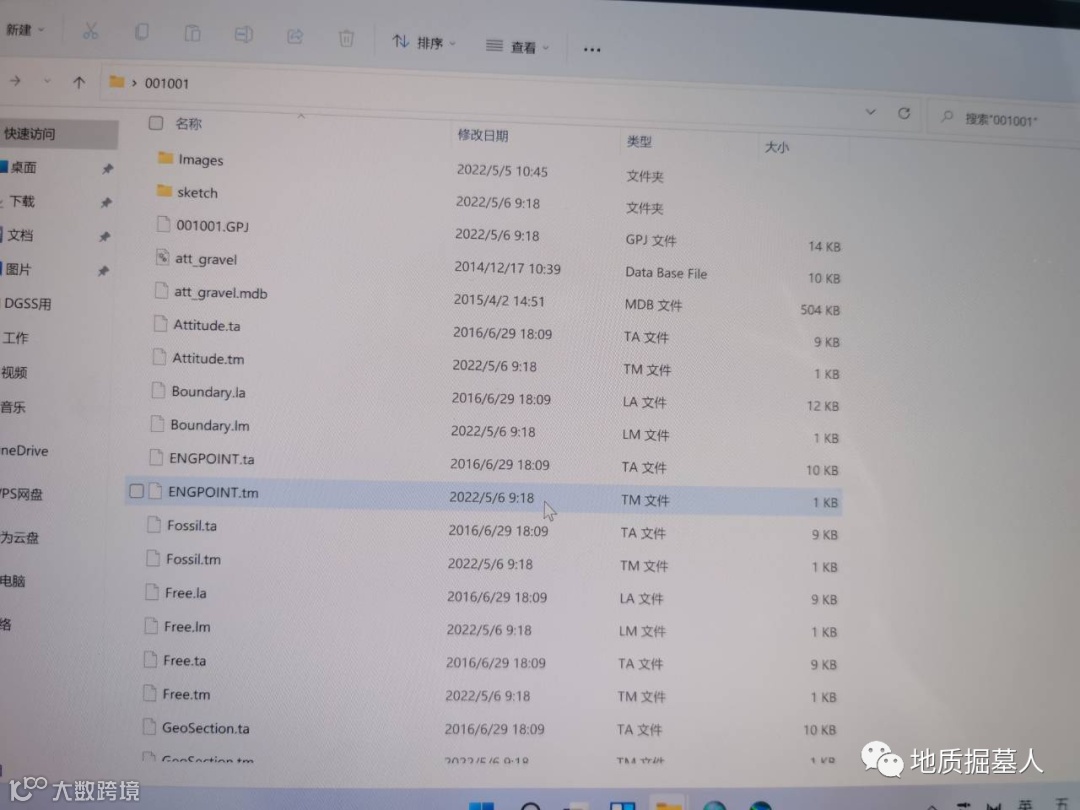

| 1粘贴DataExt.prb | 2路线文件夹 |
分析问题：没有路线prb
就是没有正确导出路线
于是我录制非标准图幅如何建工程视频
详细如下
（二）Mapgis符号库如何在DGSS使用
梨树项目咨询DGSS符号库问题
问Mapgis花纹库是否能在DGSS应用
经查《数字地质调查系统桌面版（DGSInfo）操作手册》
新版DGSS符号库不支持Mapgis67符号

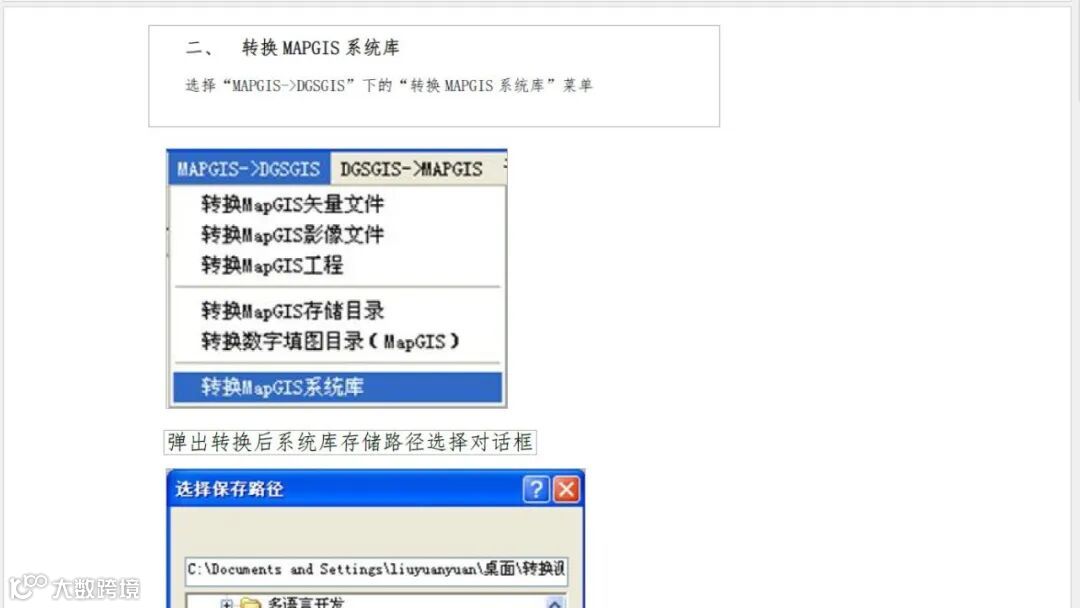

需要使用DGSGIS数据转换工具，进行升级
 |
 |
| 1《操作手册》 |
2DGSGIS数据转换工具 |
再获取符号库后
我查他的Mapgis67区花纹共597个
项目组新建了21个（图1）
然后按照说明进行转换
转换后DGSS区花纹为576个（图2）
换句话说就是没转成功
 |
 |

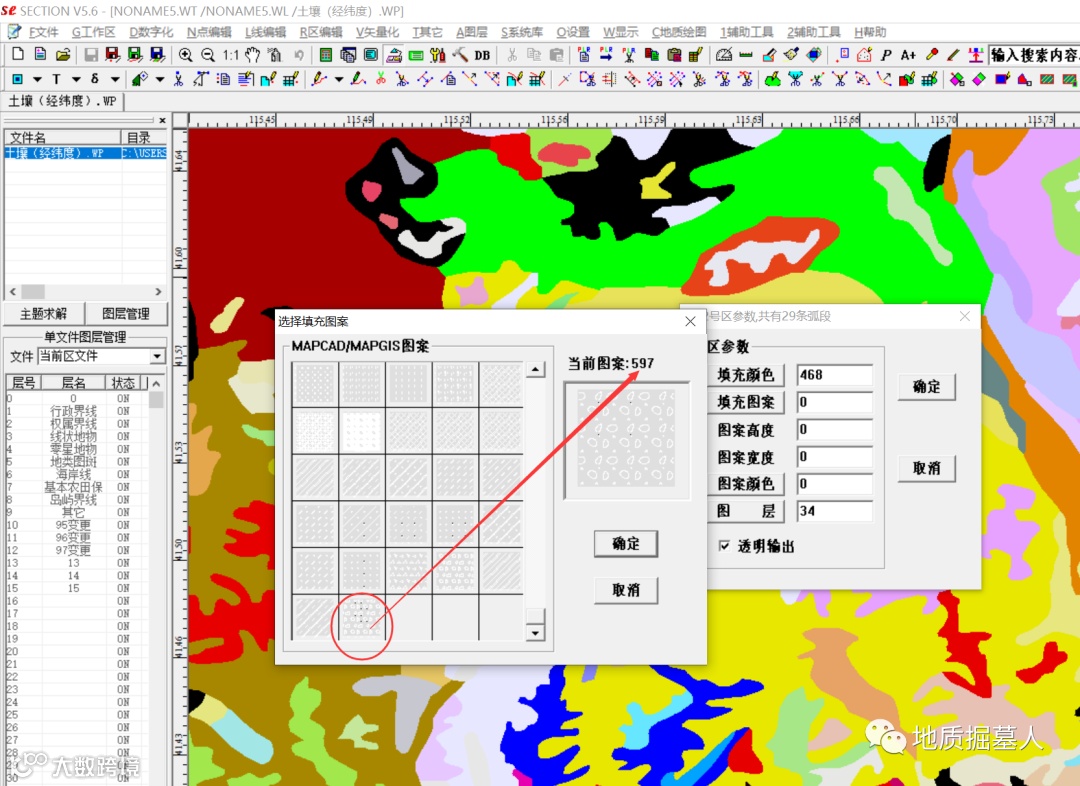

| 1Mapgis597个 |
2DGSS576个 |
后经我多次转换研究
发现转换前需要调个参数

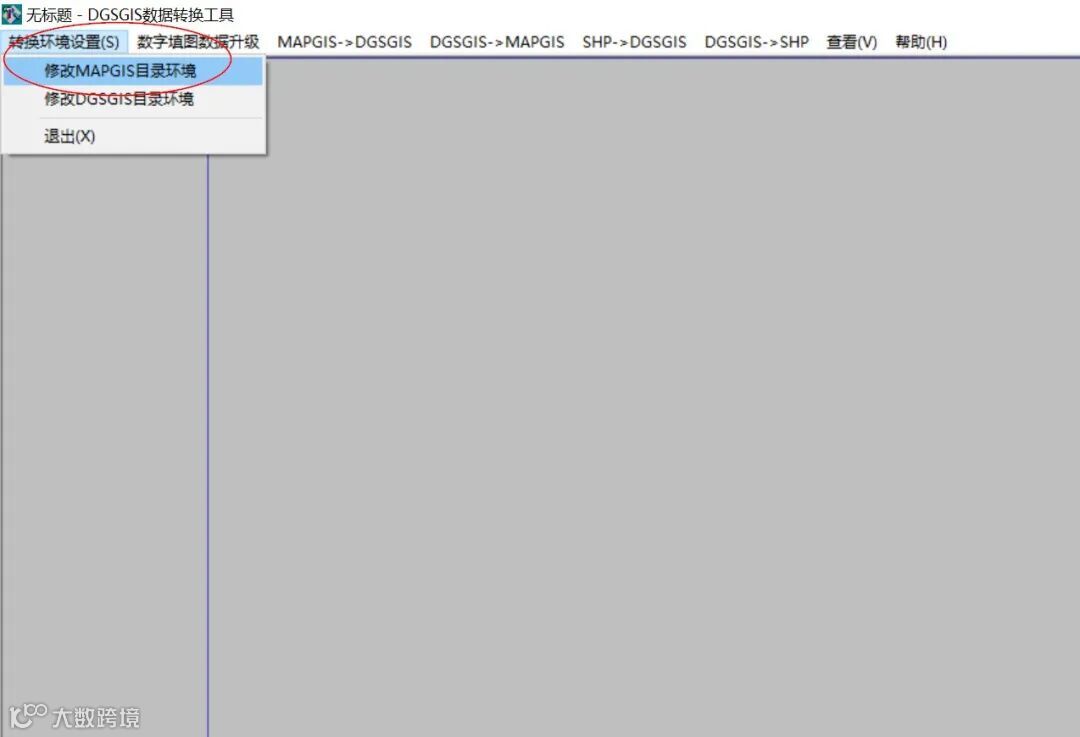

具体操作：在转换环境设置中
修改Mapgis目录环境（图1）
这个是操作手册中没有的
如果有项目需要改动符号库，可参考此操作
|
|

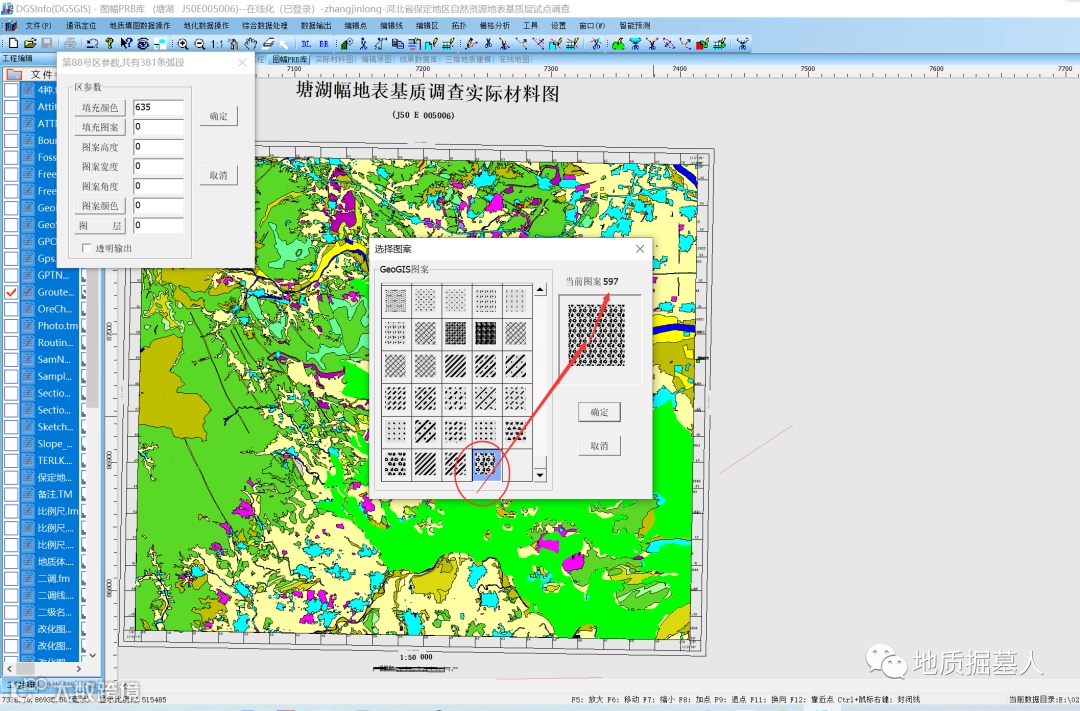

| 1修改Mapgis目录环境 | 2DGSS597个 |
（三）DGSS字典库问题
宝清项目咨询DGSS字典库问题
如何使用PRB扩展模块里的字典（图1）

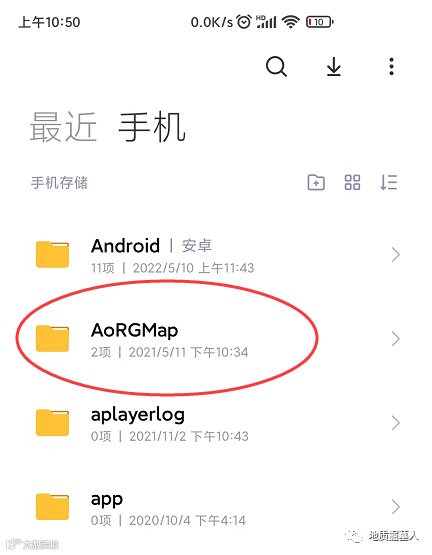

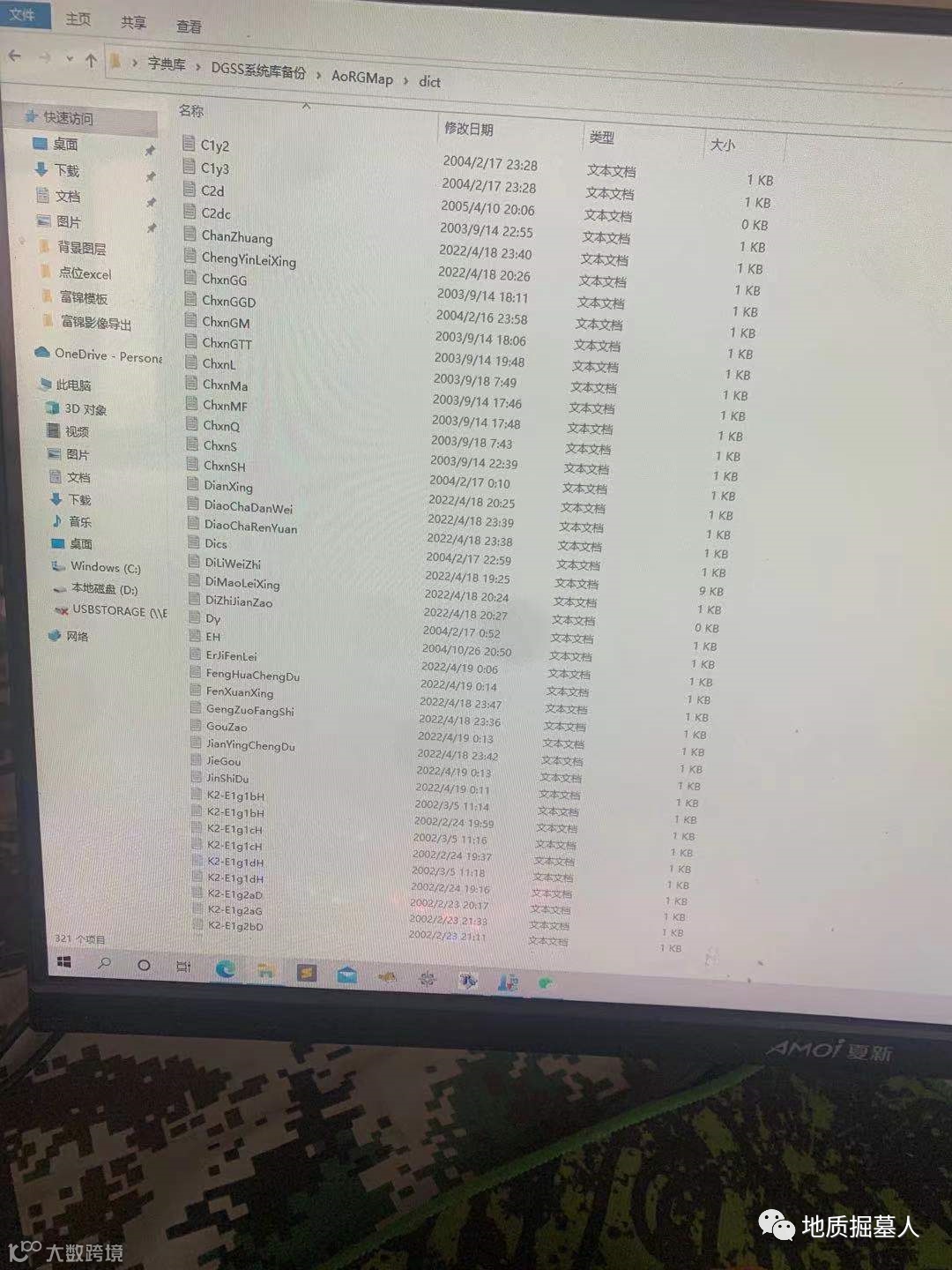

这个简单，整体复制AoRGMap文件夹
到移动设备根目录即可（图2）
其实不放根目录也可以
需要在Rgmap中调整目录位置
所有最好还是放到根目录
方便又简单
|
|
| 1备份符号库 | 2根目录 |

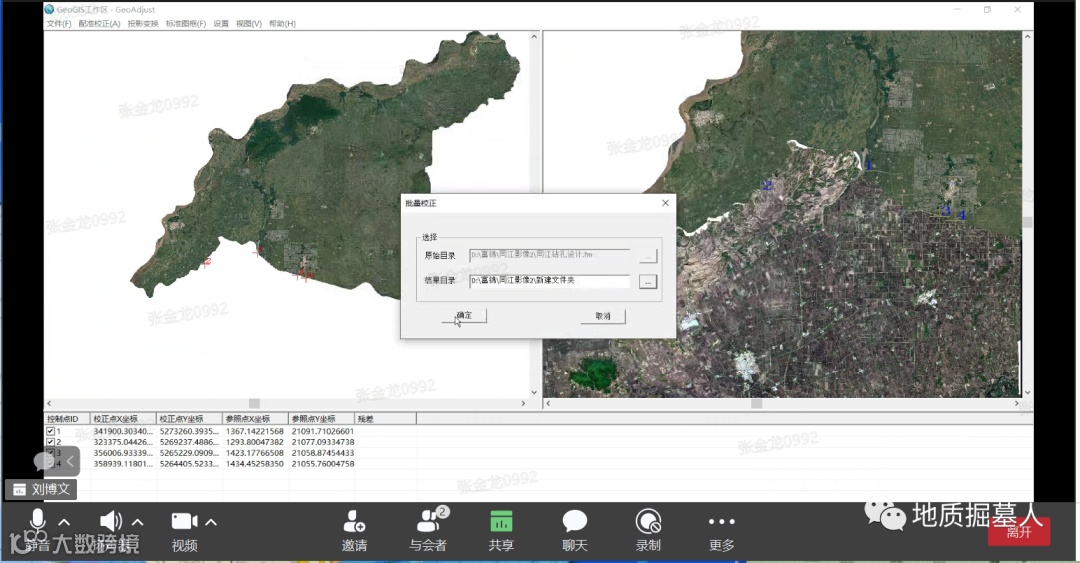

（四）DGSS校正问题
宝清项目又问了校正问题
他们项目组使用校正文件
但是校正后不在空间位置上
于是让他们演示了操作
前面步骤没问题
最后没有保存校正文件
导致不在空间位置
关于校正问题多说一句
不建议在边界处校正
因为源数据投影不一样的话
校正后图形还是不在空间位置上
因为DGSS图像不存在投影概念，它只能校正
单纯的给图片边界校正
不能保证其他位置正确性
四、下载问题
（一）下载地图
这是所有新开项目组共性问题
野外开展工作地图是必要的
下载底图有很多办法
可以去各种网站下载在线地图
也可以使用多种数据公司提供的软件
比如水经注、bigmap（收费）

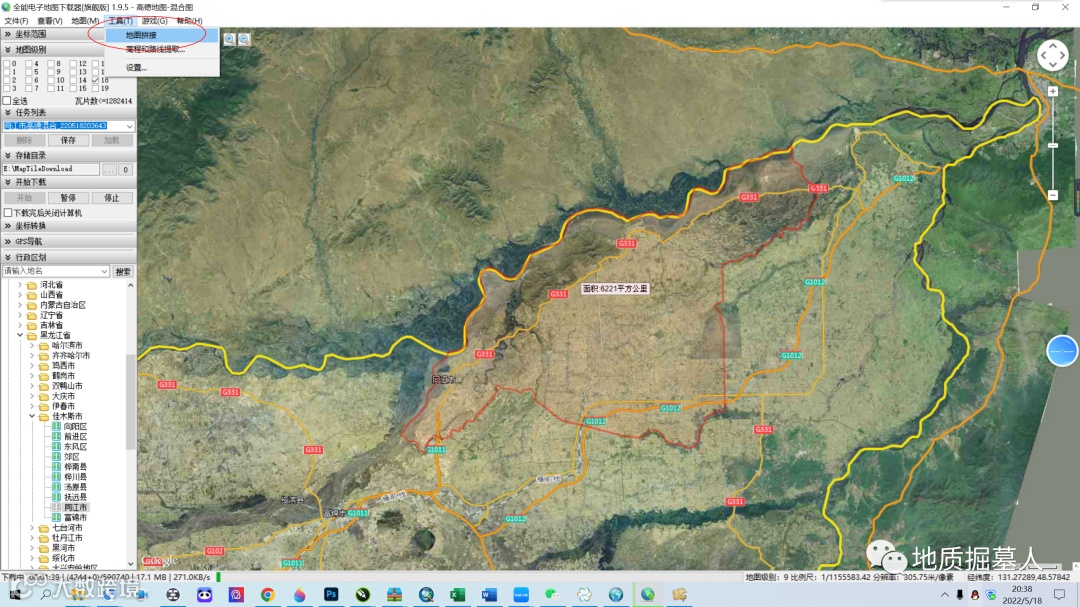

DGSGIS（图1）、全能电子地图下载器（图2）
 |
 |
| 1DGSGIS | 2全能电子地图下载器 |
本文重点讲解如何使用DGSGIS下载地图
这个也是地调局官方的数据
作为工作使用没有问题
最后提交数据时，可名正言顺数据来源
DGSS下载地图方法详细操作如下：

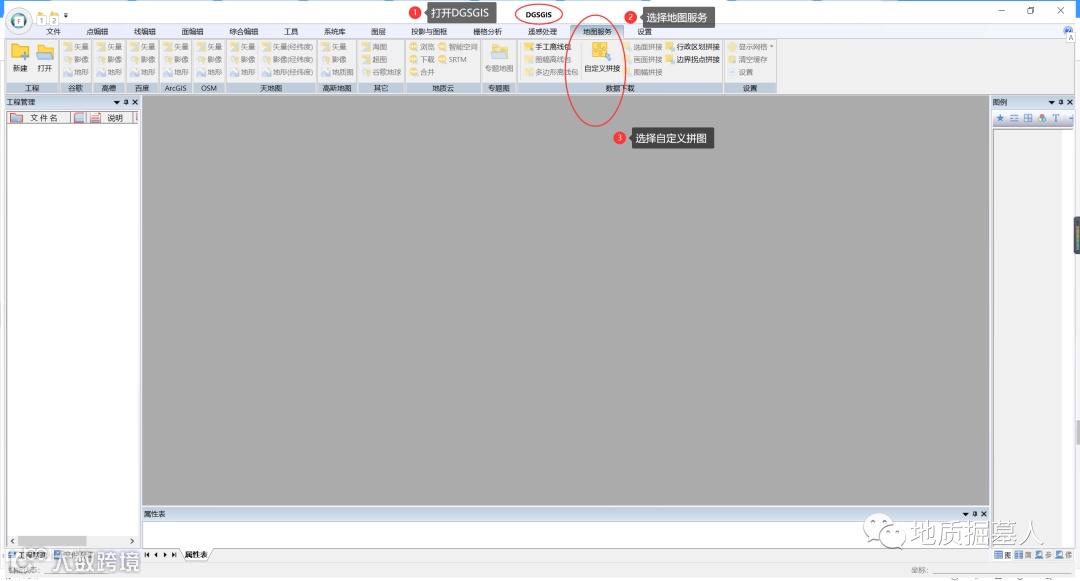

打开DGSGIS-选择地图服务-选择自定义拼图
三种方法
方法一：手工输入范围

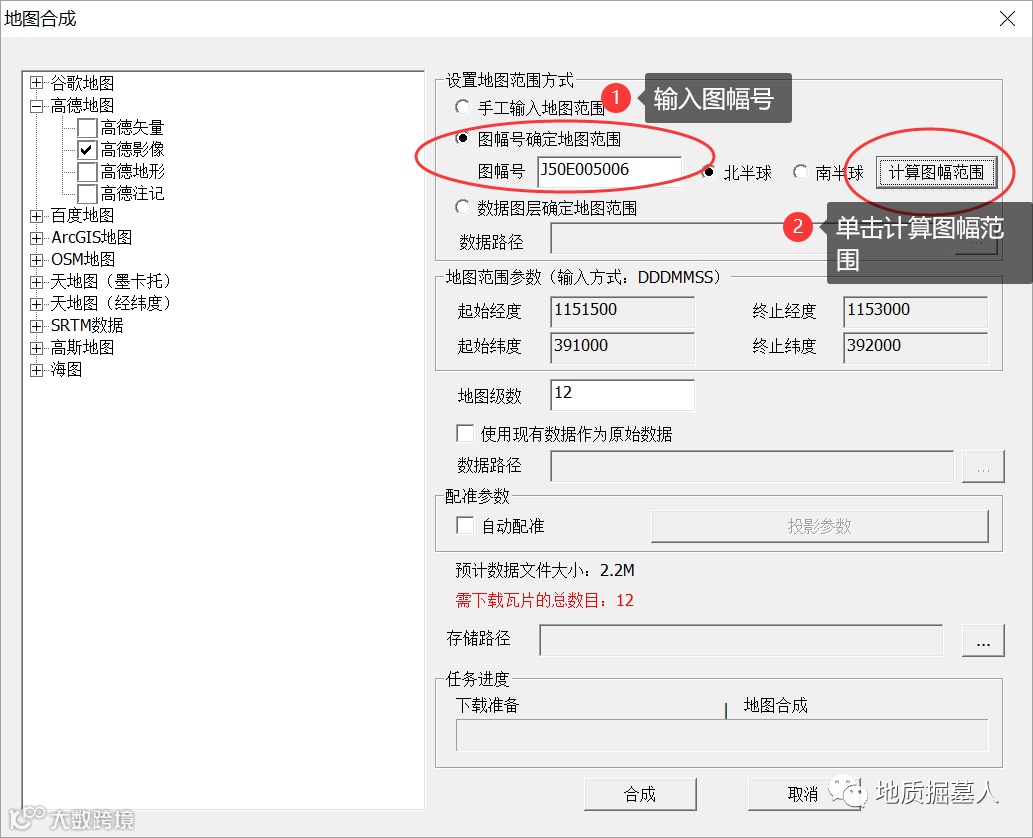

方法二：标准图幅号确定范围

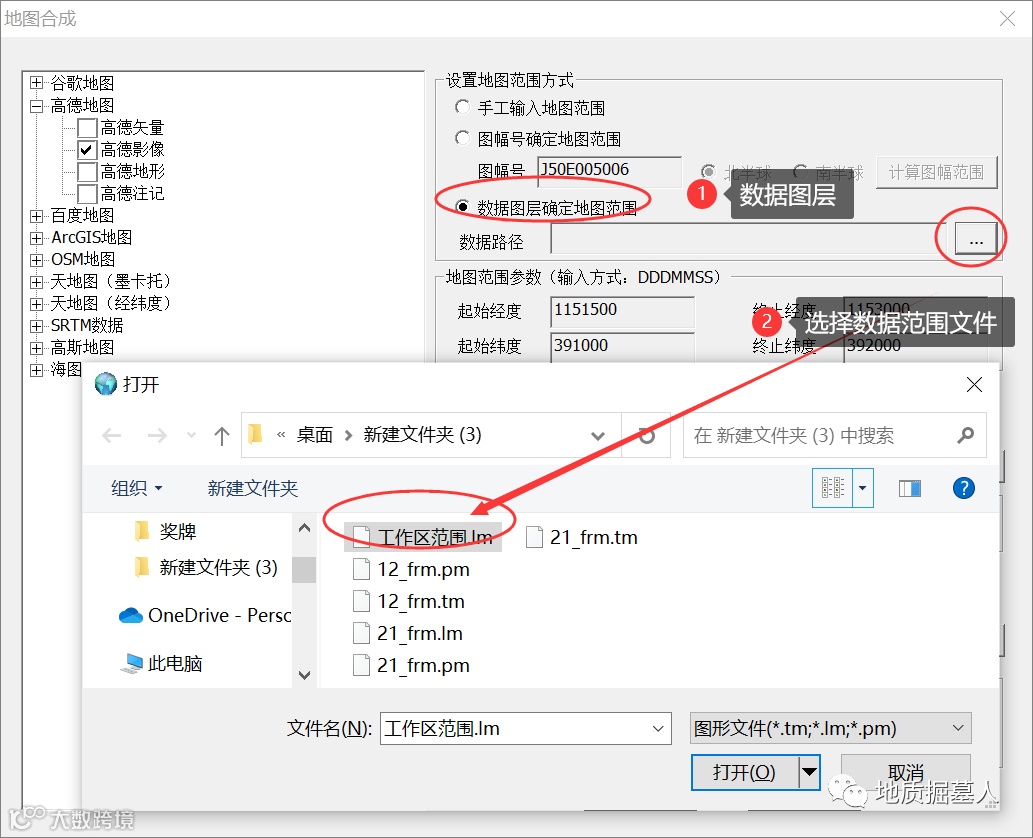

方法三：数据图层确定范围
|
|
|
对第三种方法做以演示
详细操作如下
（二）下载软件
承德项目组咨询地调局软件RgMap下载问题

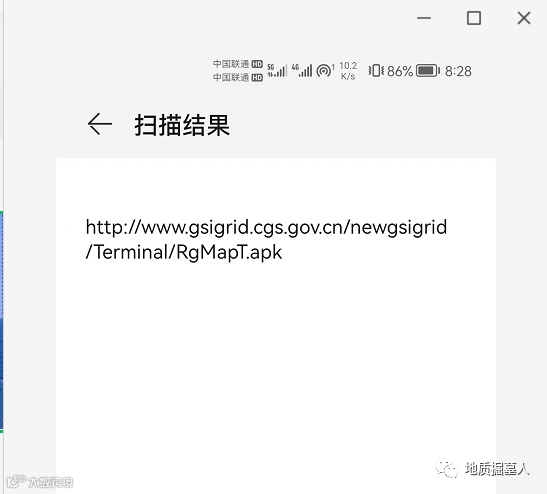

官方网站现在手机扫不出来
|
|

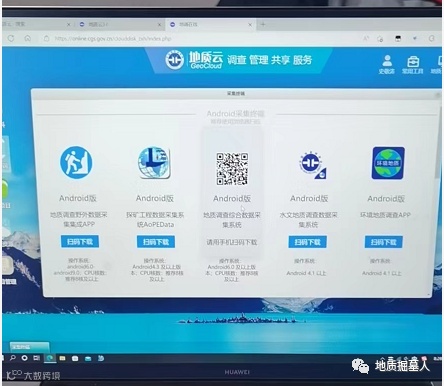

| 1官网位置 |
2手机扫描 |
官网正确下载方法
录制地质云3.0下载软件流程
详细操作见下面视频

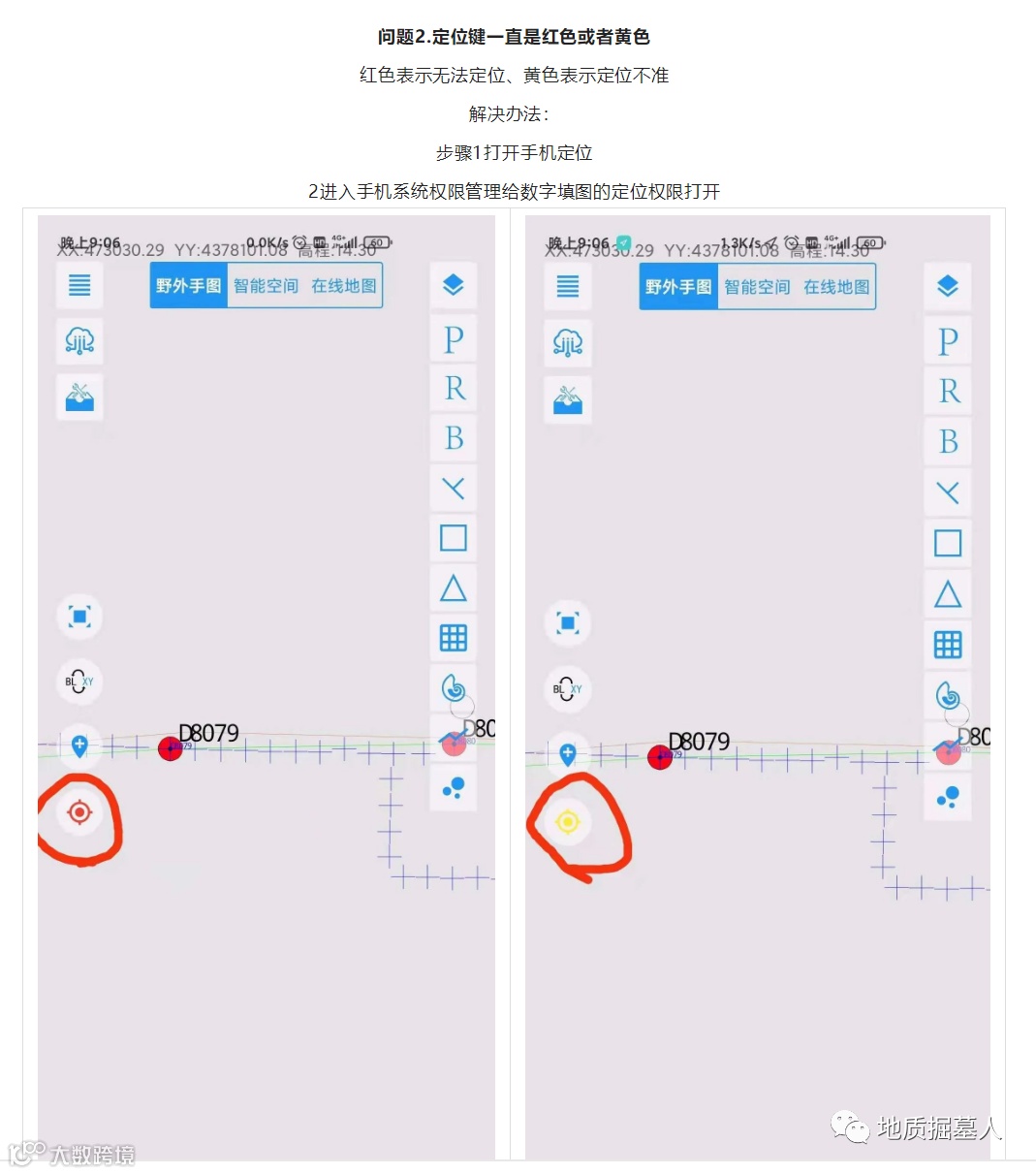

承德项目还咨询了软件使用无法定位问题
这个之前写过详细推文
|
|
| 1RGMap问题 |
2无法定位 |
五、黑土地地表基质数据库答疑
