ArcGIS中使用模型构建器快速计算图斑面积占比

操作要求：使用模型构建器计算单类图斑占总面积的比值

使用软件：ArcMap

操作思路：

1、 常见思路一般是直接在要素图斑的属性表中进行融合——汇总面积——添加字段——计算字段。（此办法对于单个文件操作确实比模型构建器要快，但是无法对需要相同操作的要素图斑进行批量处理）

2、 在模型构建器中对要素图斑进行融合——汇总面积——提取总面积值——添加字段——计算字段。（此办法首次操作用时较长，后面需要进行相同操作的文件可直接使用，不需进行重复操作）

操作步骤：

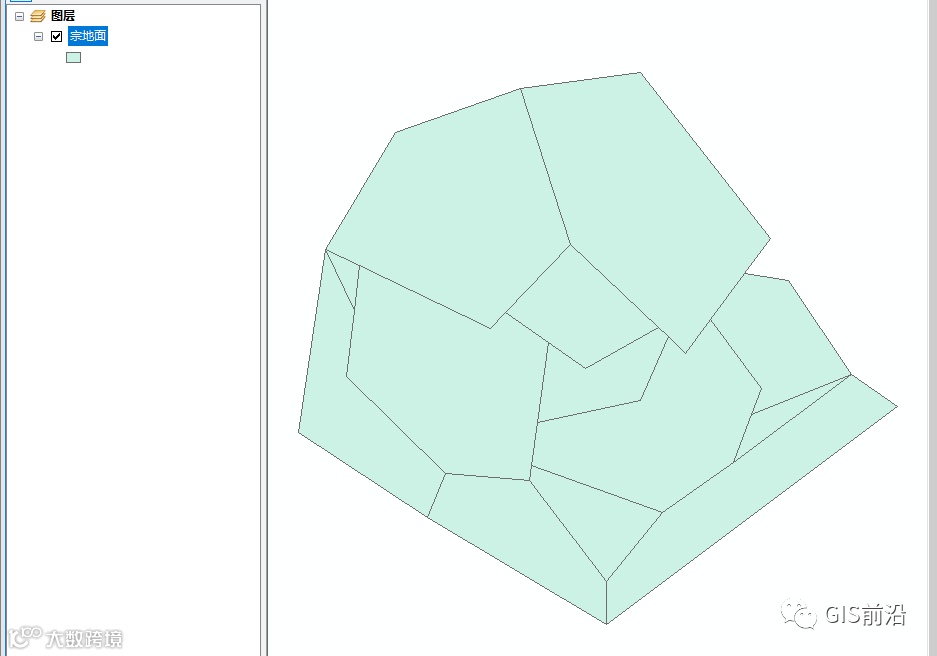

首先将要素数据添加到数据框内

右击查看属性表对数据有大概的了解。

新建模型将总地面添加到模型中

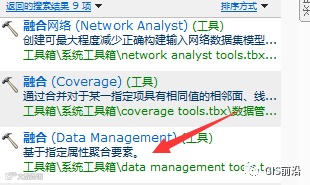

点击Ctrl+f进行工具搜索（此方法相对于在arctoolbox中查找工具方便不少），搜索融合并将工具拖拽到模型中，我们选择基于制定属性聚合要素

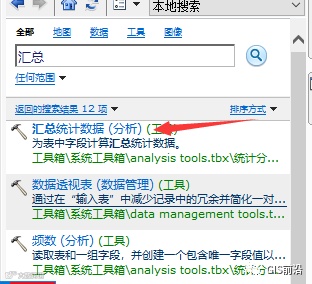

然后搜索汇总，选择汇总统计数据（分析）拖拽到模型中。

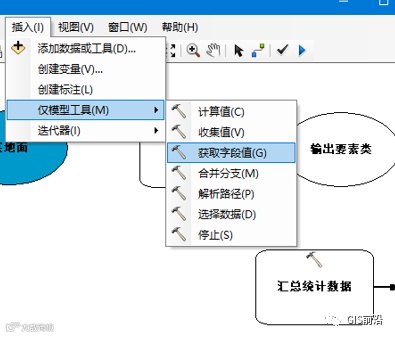

接下来在模型窗口下选择插入——仅模型工具——获取字段值。

工具添加后对模型进行操作，双击融合，输入要素为宗地面，融合字段为leyer，其他默认。

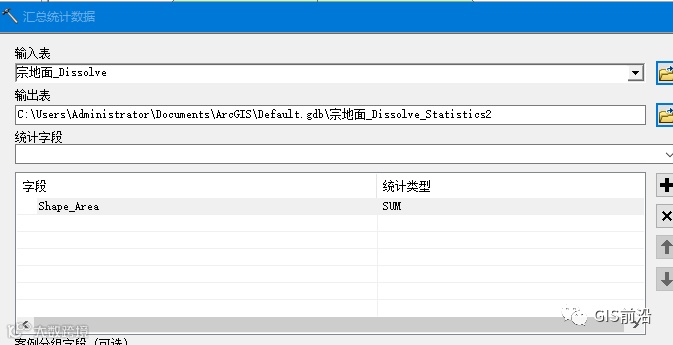

双击汇总统计数据，输入表为宗地面_Dissolve (3)，统计字段为shape_area，统计类型为sum

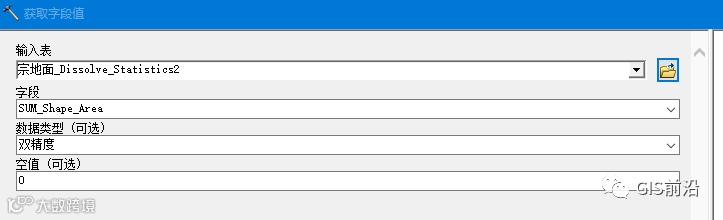

双击获取字段值，输入表选择宗地面_Dissolve_Statistics，字段选择SUM_Shape_Area，数据类型选择双精度，其他默认。

继续添加字段，字段名为percentage，继续计算字段输入表为宗地面 (2)，字段名为percentage表达式为!Shape_Area! / %值% * 100,此处我们需要引用第三部中生成的总面积即值，所以在值得前后需要加上百分号。表达式类型选择PYTHON_9.3。

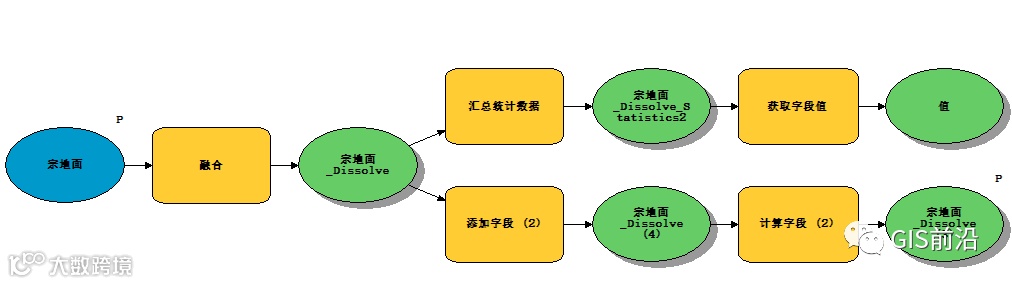

最后别忘了将宗地面和宗地面_Dissolve设为模型参数

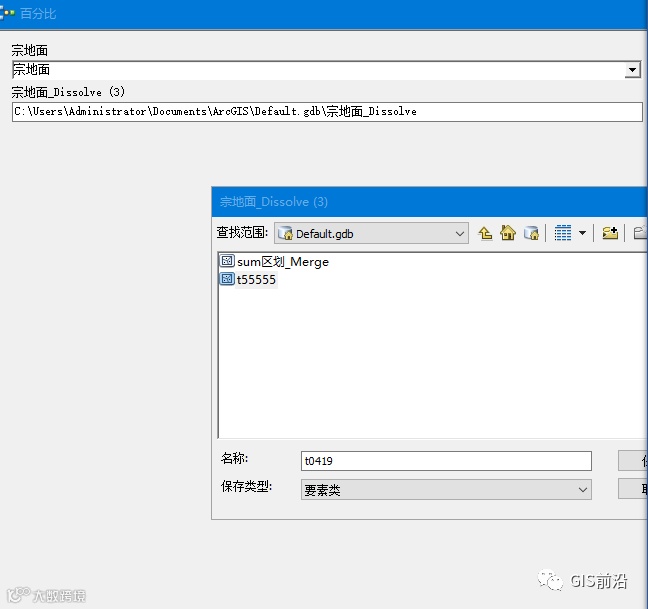

保存后双击刚才建立的模型更改输出目录后点击确定

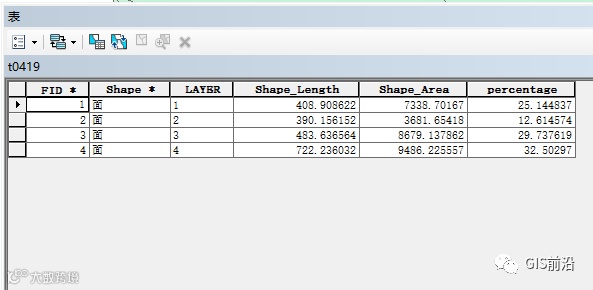

完成后生成的文件自动在数据框内显示。
