最近不少小伙伴咨询关于CAD注记转ArcGIS注记问题，本文主要是解决CAD注记转ArcGIS注记问题并同时对文字内容挂接进属性表，使用的是小祝的CASS插件。文末面有插件下载链接。
材料准备：
1. 小祝的CASS插件→独家插件！非常好用的CASS地形图绘制插件（文末有下载链接）
2. 某区域电塔数据
3. CASS9.0及ARCGIS10.7软件
数据融合步骤：
1. CASS数据转入ArcGIS
2. 数据转点
3. 数据挂接

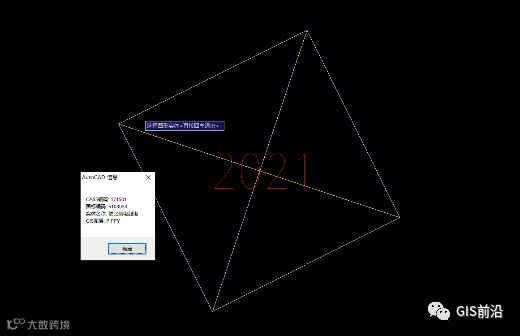

数据示意：已知图形为块，先做数据预处理，将图像炸开，使用南方CASS编码选择小插件（小祝工具箱里有此功能）选择中间的交叉线进行删除。

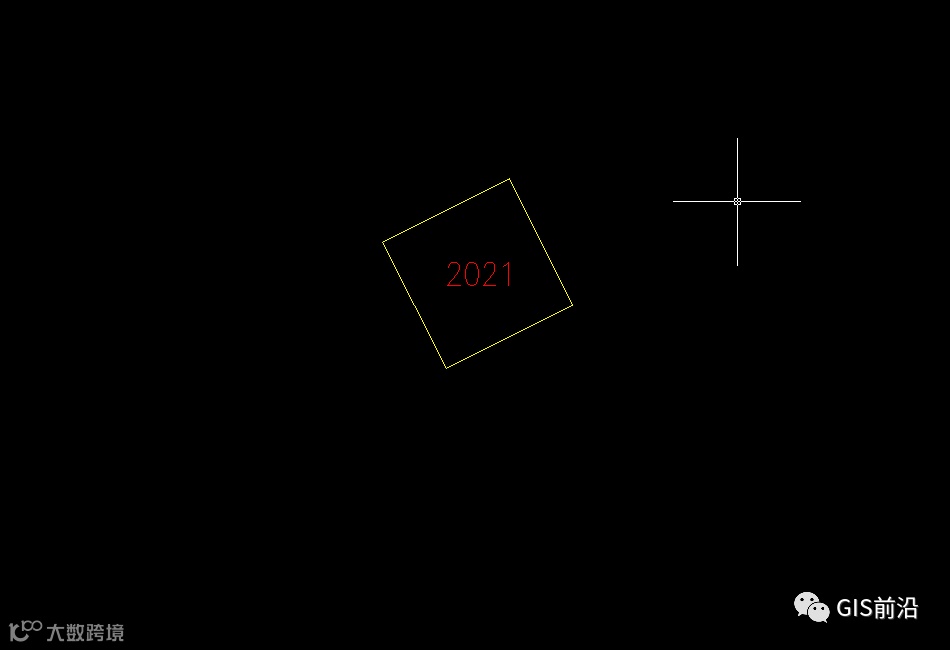

预处理完成后：
图形进行CAD与SHP的互转；
在将***.dwg Polyline图层转换为SHP数据，然后再Arctoolbox中数据管理工具箱下找到要素转面（或在CAD中先进行面闭合）

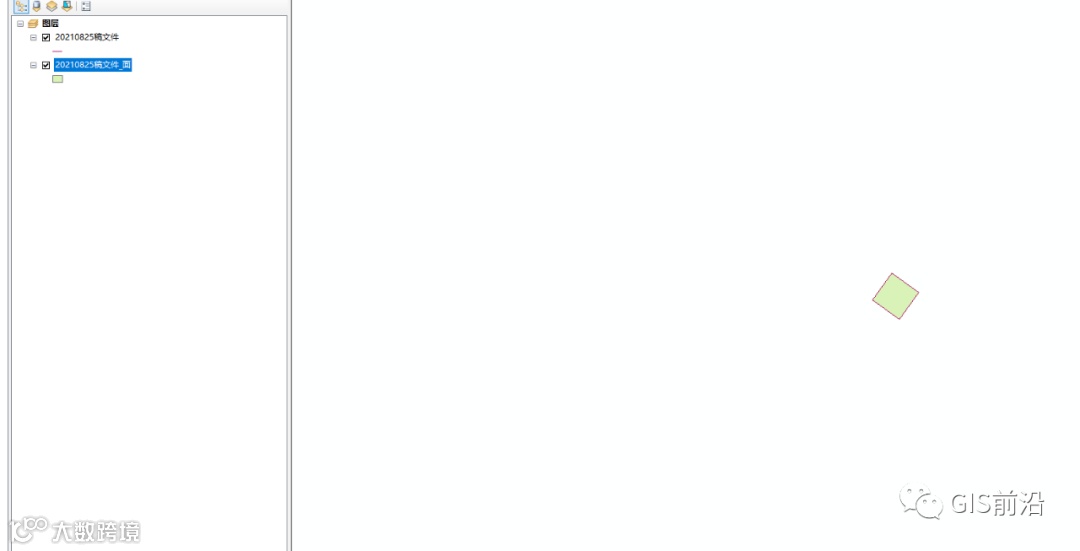

数据转换完成后（请一定要定义对应的坐标系）
CAD注记转GIS注记：

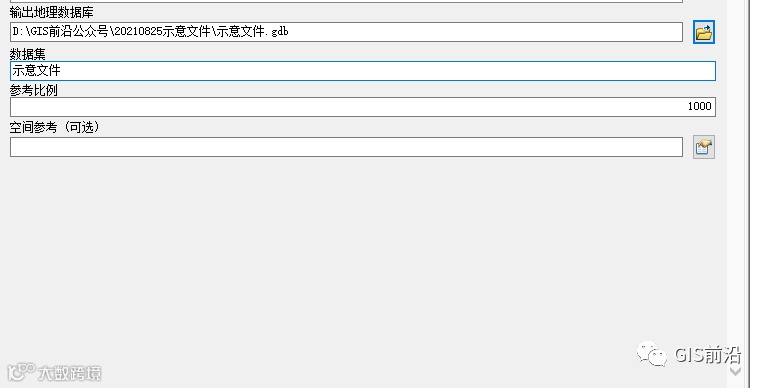

先在存档盘新建一个文件夹，在Arctoolbox中找到转换工具—转出至地理数据库；
切勿选择导入CAD注记，直接选择CAD导入地理数据库。原因呢比较多，主要还是因为数据的便利性及容错率高等。参考比例可以默认。不默认时建议比默认比例小20%左右
转入成功后由要素转点工具将注记转为点数据，并保留在同一文件夹下（是否内部点可以不做选择，在原始状态下可不选）
数据挂接：
可以使用小祝的GIS工具直接挂接匹配字段（但是GIS工具属于收费工具，讲一下平民的操作方法）

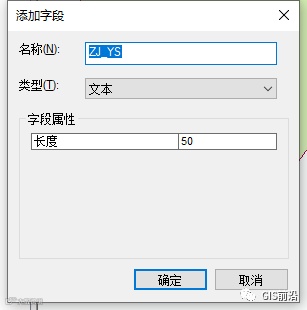

首先对面文件进行字段添加（原注记内容），命名为ZJ_YS，类型为文本

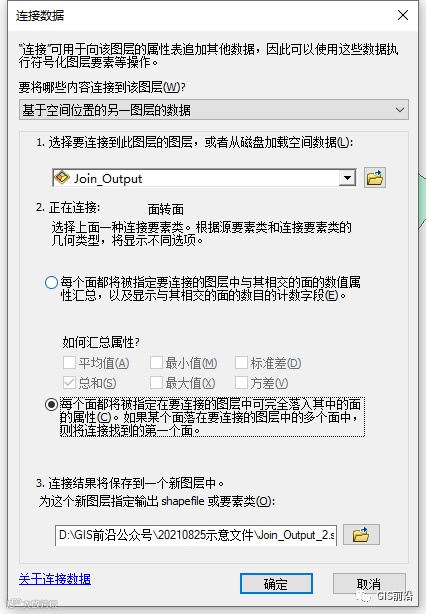

再进行空间联接（注：一定要选择第二个；每个面都将被指定…..）
新建SHP文件则保留了原始点文件与面文件中所有信息，再将新建shp文件中文字信息（TEXTSTRING字段）赋值至ZJ_YS字段，再利用字段删除工具将无用字段删除即可
